Підйом стрічкового конвеєра за допомогою циліндра з блокувальними клапанами – безпечна пневматика

Приклад з практики – Як безпечно і без зусиль підняти стрічковий конвеєр або інші елементи обладнання виробничого цеху?

Стрічковий конвеєр є часто зустрічаним елементом обладнання багатьох виробничих цехів, зокрема в харчовій промисловості. Різноманітність елементів, що транспортуються на ньому, іноді вимагає зміни форми, що знаходиться під ним. Під час цього процесу конвеєр необхідно підняти вгору. Ця операція, що виконується працівниками вручну, становить реальну загрозу для їхнього здоров'я. Регулярне навантаження елементом великої маси може призвести до травм. Крім того, існує ризик падіння конвеєра на оператора. Якщо ви замислюєтеся над тим, як захистити своїх працівників і автоматизувати процес підйому елементів на своєму підприємстві, прочитайте опис одного з наших проектів із використанням рішень у галузі безпечної пневматики.

Під час відвідування рибопереробного заводу ми помітили необхідність розробки рішення для безпечного та автоматизованого підйому стрічкового конвеєра. До цього часу його підіймали вручну оператори, що створювало велику небезпеку для їхнього здоров'я та життя.

Існуючий процес:

• Необхідність заміни форми під стрічковим конвеєром кожні 4-8 годин.

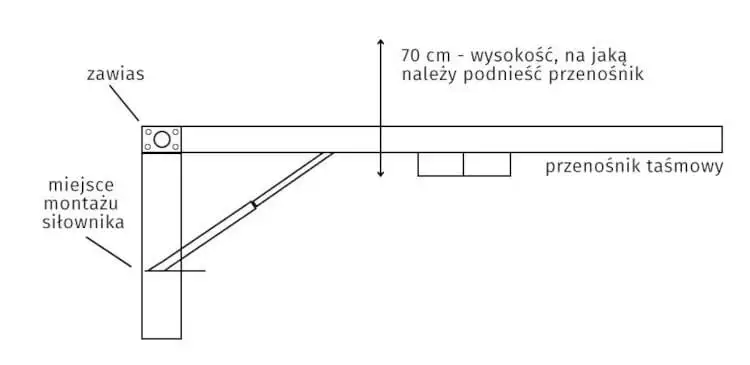

• Стрічковий конвеєр піднімався вручну 2-3 операторами на висоту близько 70 см.
• Шарнір, на якому закріплений конвеєр, віддалений на 4 м від місця підйому.
• У місці підйому конвеєр важить близько 120 кг, тому його підйом вимагає великих зусиль.
• Конвеєр підтримується дерев'яною балкою, щоб він не впав.
• Ризик вислизання балки і падіння конвеєра на операторів.
• Велика вага, що наражає операторів на дискомфорт і травми, а навіть пошкодження тіла.

Вдосконалений процес:

Клієнт вирішив вручну піднімати стрічковий конвеєр, оскільки використовуваний раніше привід самостійно опускався, наражаючи працівників на небезпеку, а обладнання заводу – на пошкодження. Однак процес, що виконується вручну, є не менш небезпечним, тому ми запропонували рішення з використанням асортименту безпечної пневматики.

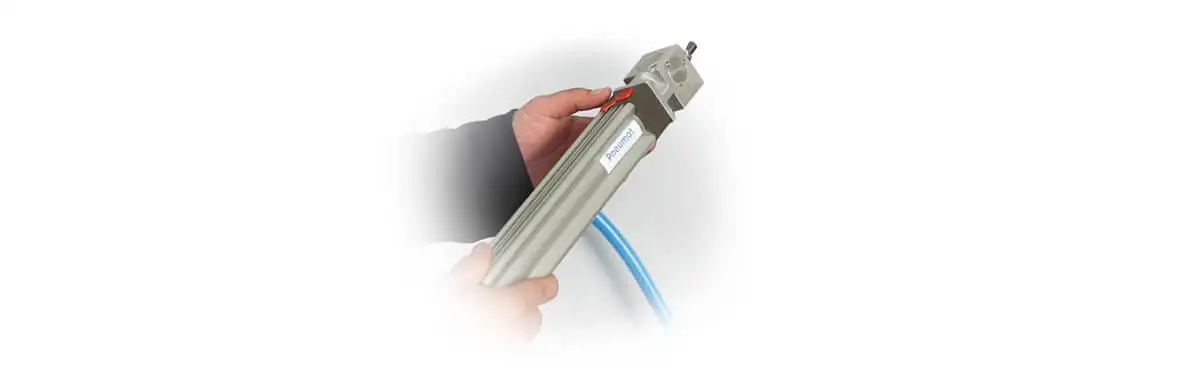

Ми спроектували систему підйому стрічкового конвеєра, оснащену функцією захисту від самовільного опускання конвеєра навіть у разі розриву пневматичного шланга або зникнення тиску в системі стисненого повітря. Ми застосували пневматичний циліндр fi160 разом із запірними кранами та клапанами, що керують підйомом циліндра. Крім того, система була оснащена блоком підготовки повітря, до складу якого входив фільтр-редуктор і запірний клапан із захистом на замок, завдяки чому тільки уповноважені особи могли виконувати функцію підйому та опускання конвеєра. Ми отримали повністю безпечну систему, усунувши важку фізичну працю, яку виконували працівники відділу технічного обслуговування, що наражало їх на ризик втрати здоров'я або навіть життя. Завдяки автоматизації процесу кількість осіб, залучених до його реалізації, була скорочена з 2-3 до 1.

Безпечні умови праці	Автоматизація процесу	Ергономія праці

Де ще можна застосувати це рішення?

Система, побудована з пневматичного приводу, оснащеного блокувальними клапанами, приводів з гальмівним пристроєм або інших рішень, що захищають привід від самовільного опускання, підійде для будь-якого промислового підприємства, де потрібно регулярно підіймати важкі елементи обладнання. Такі умови найчастіше зустрічаються на виробничих лініях, у цехах харчової, автомобільної чи суднобудівної промисловості.

Виробничі лінії	Автомобільна промисловість	Харчова промисловість	Морська та суднобудівна промисловість
