Пневмодвигатель Ober

Содержание

Характеристики и принцип работы двигателей Ober.

Безопасность.

Зависимость параметров двигателя.

Взаимосвязь параметров двигателя.

Адекватные условия труда.

Разделение двигателей Ober по типу эксплуатации и применению..



Пневматические двигатели Ober используются и выбираются в самых разных отраслях промышленности благодаря своим уникальным характеристикам, обеспечивающим отличное соотношение веса и размера к мощности. В двигателе диаметром 32 мм и длиной 70 мм достигается мощность более 370 Вт.

Характеристики и принцип работы двигателей Ober

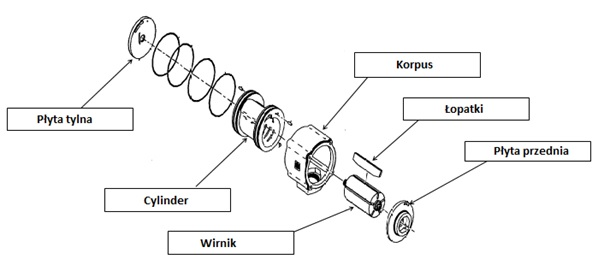

Большинство моделей Ober - это лопастные двигатели. Эти типы двигателей состоят из 5 основных компонентов: ротора, лопастей, корпуса двигателя, внутреннего цилиндра и набора концевых пластин (передней и задней). Когда начинается цикл запуска, воздух поступает в корпус двигателя через воздухозаборник, который затем направляет воздух через ряд щелей во внутреннем цилиндре корпуса двигателя, а также через ряд небольших впускных отверстий в торцевых пластинах. Отверстия в торцевых пластинах направляют воздух таким образом, что при поступлении воздуха лопасти двигателя, расположенные в специальных пазах ротора, выталкиваются наружу. Лопасти выталкиваются под действием внезапно поступающего воздуха до соприкосновения с внутренней поверхностью цилиндра. Когда лопасти полностью выдвигаются, воздух, проходящий через щели во внутреннем цилиндре, начинает создавать давление за лопастями. По мере увеличения потока воздуха в корпусе создается все большее давление, заставляющее лопасти приводить ротор в движение. Давление в двигателе стремится к выходу и выходит через выхлопной канал. Воздухоотвод - это еще одна серия прорезей во внутреннем цилиндре, которые закрываются и открываются вращающимся ротором и лопастями. Таким образом, воздушная сила преобразуется в крутящий момент и мощность вращения.

Пневматические двигатели меняют скорость в зависимости от изменения нагрузки и могут даже заклинить, не вызывая поломки или повреждения, а затем вернуться к нормальной работе, когда перегрузка закончится.

Двигатели достигают полной мощности сразу после запуска. Малая инерция движущихся частей и типичный эффект автоматического торможения двигателя гарантируют практически мгновенный запуск и остановку. Изменение направления вращения в двунаправленных двигателях также происходит практически мгновенно.

Регулируя разницу давления на входе/выходе двигателя и/или поток воздуха, мы можем легко изменить параметры двигателя в зависимости от точки запуска. В особых случаях двигатель может быть настроен на запуск даже при давлении 1 бар.

Простота конструкции - еще один аргумент в пользу выбора продукции Ober. Пневматические двигатели состоят из небольшого количества компонентов, что делает их долговечными и простыми в обслуживании. Они очень хорошо адаптируются к условиям окружающей среды. Конструктивные особенности и работа при более высоком рабочем давлении, чем давление окружающей среды, обеспечивают эффективную работу пневматического двигателя в пыльной или влажной среде. Для случаев, когда требуется высокая степень изоляции между двигателем и окружающей средой, предлагаются специальные версии.

Безопасность

При нормальных условиях эксплуатации пневматический двигатель не образует искр и не перегревается. Эта информация в сочетании с тем фактом, что двигатель не подключен напрямую к электросети, означает отсутствие риска короткого замыкания. При правильном выборе конструкции пневматические двигатели могут использоваться для работы в легковоспламеняющихся условиях. В качестве примера можно привести смешивание красок и растворителей. По специальному запросу производитель может поставить версию, сертифицированную по ATEX. Сертификат соответствует следующим параметрам:

II: Подходит для использования во взрывоопасных средах

2: Подходит для зоны 1, где присутствует газ или взрывоопасный порошок

G: Разрешено использование во взрывоопасных атмосферах в виде газа, пара и/или их смесей

IIB: Используется в средах с газами: ацетилен, водород, сероводород, метан и т.д.

T4: Максимально допустимая температура 135 градусов C на внешней поверхности двигателя, в соответствии с EN 13463-1.

Зависимость параметров двигателя

При нормальных условиях эксплуатации пневматический двигатель не образует искр и не перегревается. Эта информация в сочетании с тем, что двигатель не подключен напрямую к электросети, означает отсутствие риска короткого замыкания. При правильном выборе конструкции пневматические двигатели можно использовать для работы в легковоспламеняющихся условиях. В качестве примера можно привести смешивание красок и растворителей. По специальному запросу производитель может поставить версию, сертифицированную по ATEX. Сертификат соответствует следующим параметрам:

II: Подходит для использования во взрывоопасных средах

2: Подходит для зоны 1, где присутствует газ или взрывоопасный порошок

G: Разрешено использование во взрывоопасных атмосферах в виде газа, пара и/или их смесей

IIB: Используется в средах с газами: ацетилен, водород, сероводород, метан и т.д.

T4: Максимально допустимая температура 135 градусов C на внешней поверхности двигателя, в соответствии с EN 13463-1.

Взаимосвязь параметров двигателя

Пневматические двигатели Ober обеспечивают высочайшее качество работы. Продукция абсолютно нечувствительна к условиям окружающей среды. Когда все части двигателя работают при повышенном давлении окружающей среды, это приводит к тому, что никакие вещества не могут попасть в двигатель. Двигатель может работать и с водой, при условии, что мы погрузим в нее уже работающий двигатель.

Три основных параметра двигателя связаны между собой формулой:

где: P = мощность в ваттах

M = крутящий момент в Нм

n = скорость вращения в оборотах в минуту

В таблице ниже показано, как изменяются характеристики двигателя с ростом давления. Видно, что при давлении выше 7 бар производительность значительно возрастает, но это может негативно сказаться на сроке службы двигателя.

Энергия, поступающая в двигатель при подаче сжатого воздуха, зависит не только от давления на входе, но и от разницы между давлением воздуха на входе и на выходе. Вот почему так важно, чтобы выхлоп двигателя всегда был открыт на полную мощность. Это также следует учитывать в особых случаях, примером которых является работа двигателя под водой. Давление воды, существующее на данной глубине, создает противодавление, которое снижает эффективность двигателя. При использовании реверсивных двигателей только в одном направлении важно закрыть неиспользуемый входной канал, чтобы предотвратить его использование в качестве канала выпуска воздуха.

Адекватные условия труда

Стандартные двигатели Ober рассчитаны на работу в диапазоне температур от 5 до 40°C. Если двигатель должен работать при более высоких или низких температурах, пожалуйста, свяжитесь с нами.

Срок службы двигателей и их производительность во многом зависят от качества подаваемого воздуха. Наиболее негативными факторами являются:

- наличие различного мусора (часто из труб), который может вызвать трение и последующее заедание поверхностей скольжения,

- влаги, что может привести к потере эффективности, ржавлению стальных деталей и последующему засорению.

Поэтому рекомендуется фильтровать и осушать подаваемый воздух.

Еще одним важным фактором является достаточная смазка, которая необходима для обеспечения высокой производительности двигателя, идеальной работы и предотвращения преждевременного износа движущихся частей. В зависимости от типа двигателя и его применения определяется количество масла в минуту. В зависимости от рабочей температуры следует использовать масла с различной вязкостью от 50 до 220 м2/с. Поэтому важно использовать рядный лубрикатор перед впуском соединенного воздуха в двигатель. Двигатели, не требующие смазки, изготавливаются по специальному заказу.

Разделение двигателей Ober по типу эксплуатации и применению

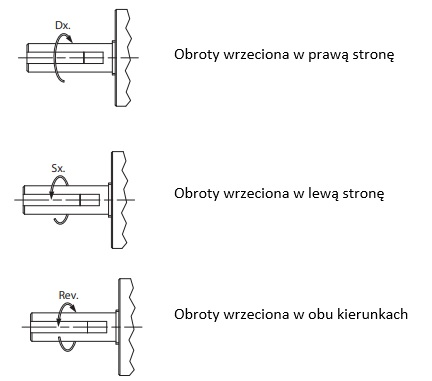

По направлению вращения двигатели можно разделить на:

Двигатели также производятся с резьбовыми шпинделями и с цангами.

Пневматические двигатели Ober используются в различных сферах:

- станки, в частности, для сверления, шлифования и фрезерования.

- оборудование для приведения механических частей в движение, в том числе подъемно-транспортное оборудование: моталки, краны, лебедки

- оборудование для деревообрабатывающей промышленности, обработки пластмасс, листового металла

- промышленное оборудование для смешивания жидкостей, например, растворителей, красок и т.д.

- машины и оборудование для сельского хозяйства и агропродовольственной, пищевой, косметической и фармацевтической промышленности

- упаковочное и оберточное оборудование

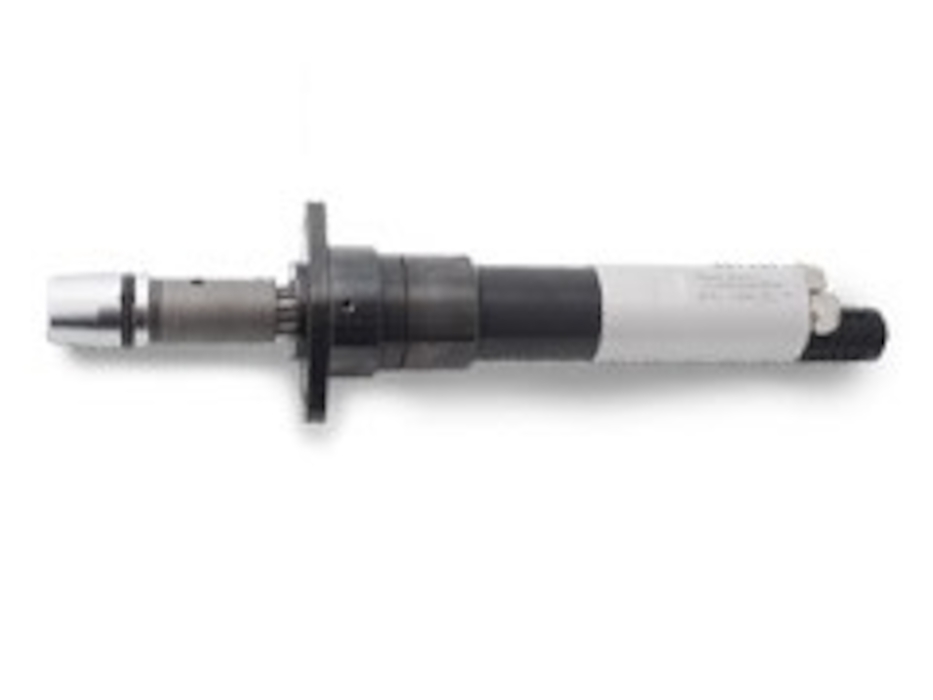

Ober также имеет группу двигателей, предназначенных для применения в процессах скручивания и нарезания резьбы. Эти двигатели разрабатываются для индивидуальных применений. В этой области компания Ober опирается на более чем 40-летний опыт, основанный на практическом применении.
