Сжатый воздух является одним из ключевых энергетических носителей, используемых в промышленности. Оно служит для пневматических инструментов, промышленной автоматики, производственных процессов и многих других применений. Чтобы система сжатого воздуха работала эффективно и надежно, необходимо правильно управлять параметрами, такими как давление и поток. В этом контексте компенсационный резервуар сжатого воздуха, также известный как резервуар под давлением или буфер, играет ключевую роль. В этой статье мы обсудим, нужен ли компенсационный резервуар в системе сжатого воздуха и должно ли быть в нем давление, анализируя этот вопрос в контексте пневматики и промышленности.

Что такое компенсационный резервуар сжатого воздуха?

Определение и функции

Компенсационный резервуар сжатого воздуха – это устройство, служащее для хранения сжатого воздуха с целью выравнивания разницы между производством компрессором и потребностью в сжатом воздухе в системе. Основные функции компенсационного резервуара:

Буферизация спроса – поддержание постоянного давления в системе во время внезапных, временных всплесков спроса.
Уменьшение частоты включения компрессора – предотвращение частых циклов работы компрессора, что продлевает срок его эксплуатации.
Предварительное, незначительное понижение температуры воздуха с компрессора.
Сепарация конденсата – помощь в удалении влаги и грубых загрязнений с воздуха.
Стабилизация давления – поддержание равномерного давления во всей пневматической системе и устранение пульсаций.

Типы резервуаров

Мокрые резервуары (перед станцией осушки) – расположены перед осушителем воздуха, помогают в сепарации конденсата.

Сухие резервуары (по станции осушки) - размещены за осушителем, особенно адсорбционным осушителем, защищают его от временного, неблагоприятного для эффективности осушения увеличения скорости потока сжатого воздуха и обеспечивают стабильное давление в установке, выступая аккумулятором сжатого воздуха для потребителей.

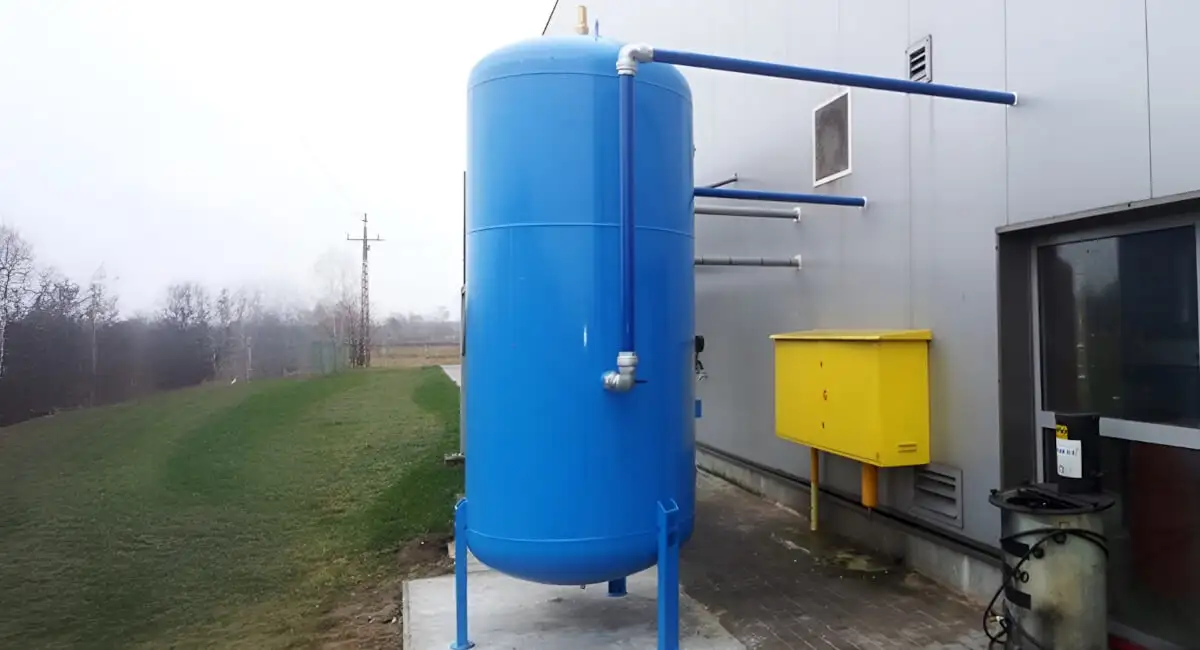

Процесс обслуживания и очистки вертикального компенсационного бака для сжатого воздуха

Нужен ли компенсационный бак?

Аргументы в пользу использования бака давления:

Стабилизация давления в системе:

Переменная потребность – во многих случаях потребность в сжатом воздухе является переменной. Компенсационный бак впитывает внезапные изменения, поддерживая постоянное давление.
Улучшение качества процессов – стабильное давление влияет на качество производственных процессов, особенно в прецизионных применениях.

Защита компрессора:

Уменьшение циклов работы – частое запуска и остановка компрессора приводят к его быстрому износу. Резервуар уменьшает частоту этих циклов.
Энергоэффективность – более длительные циклы работы компрессора являются более энергоэффективными.

Удаление конденсата:

Отделение влаги – резервуар способствует отделению влаги от воздуха, защищающего пневматические инструменты и оборудование от коррозии.

Аварийный буфер:

Обеспечение непрерывности работы – при выходе компрессора из строя резервуар может обеспечить кратковременное питание системы сжатым воздухом.

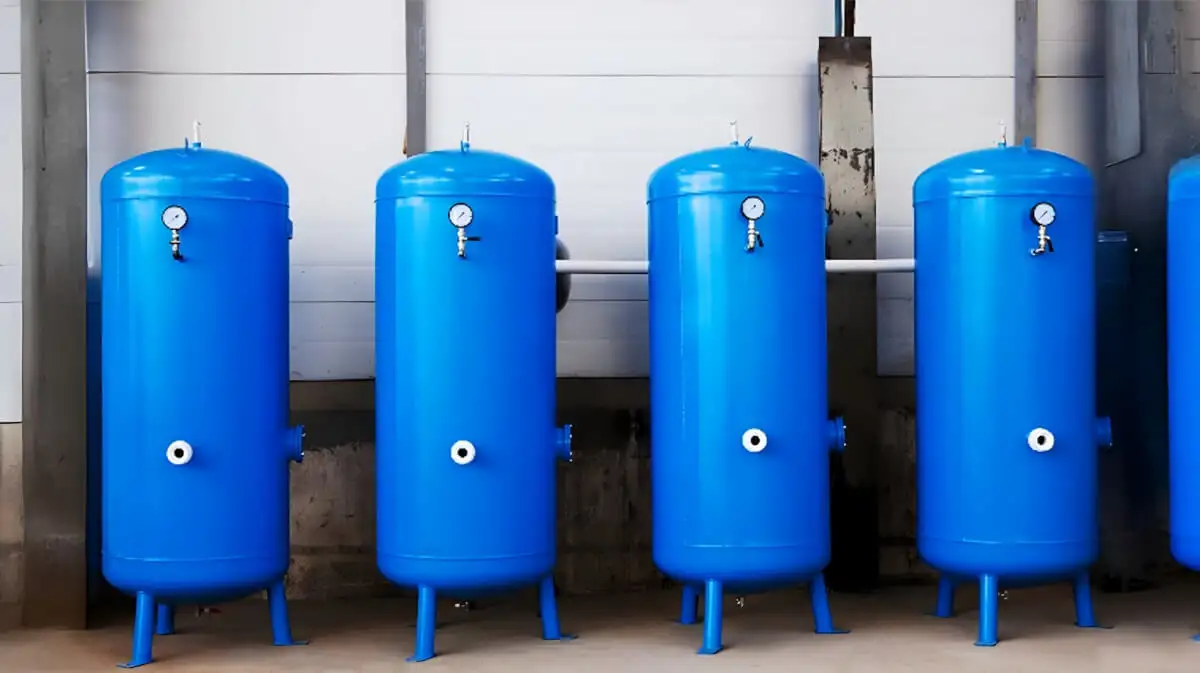

Ряд вертикальных компенсационных баков для стабилизации давления в промышленной системе сжатого воздуха

Когда резервуар может быть не нужен?

Небольшие системы с равномерным спросом и относительно длинной установкой сжатого воздуха – в системах, где спрос на сжатый воздух является постоянным и предполагаемым, резервуар может быть менее важным.
Современные винтовые компрессоры с регулировкой оборотов – компрессоры, оснащенные инверторами, могут адаптировать производительность к текущему спросу, уменьшая необходимость использования большого резервуара.

Однако даже в этих случаях резервуар меньшей емкости может принести пользу в стабилизации давления и защите системы. Поэтому производители компрессоров часто предлагают версии своих устройств уже со встроенным резервуаром.

Должно быть давление в компенсационном резервуаре?

Принцип действия резервуара – как работает компенсационный резервуар воздуха?

Компенсационный резервуар работает по принципу хранения сжатого воздуха под давлением. Да, в компенсационном резервуаре должно быть давление, поскольку это его основная функция. Резервуар предназначен для работы под определенным рабочим давлением, которое должно соответствовать параметрам системы. Давление в резервуаре колеблется между минимальными и максимальными значениями в зависимости от рабочего цикла (настройки давления) данного компрессора и от потребления воздуха.

Безопасность и нормы

Резервуар должен быть оборудован предохранительным клапаном, предотвращающим превышение допустимого давления. Согласно нормативным требованиям резервуары под давлением подлежат периодическим техническим проверкам со стороны УДТ. Резервуары должны соответствовать нормам, таким как Директива об оборудовании, работающем под давлением (PED) в Европейском Союзе, и иметь соответствующую документацию, так называемый паспорт. Такую документацию предоставляет изготовитель резервуара.

Компенсационный бак в составе системы подготовки сжатого воздуха на промышленном предприятии

Преимущества установки компенсационного бака для оптимизации работы компрессорной станции

Выбор и установка компенсационного бака

Как выбрать подходящий бак?

Расчет емкости:

Емкость бака зависит от:

Производительность компрессора (Q) - в м³/мин.

Характеристики потребления воздуха – постоянного или переменного.

Общее правило:

Емкость резервуара (V) = Q/1,7 [м3]

Для компрессора с постоянной скоростью вращения, производительностью 1 м3/мин, рекомендуется резервуар емкостью примерно 1,5 до 2 м3.

Тип резервуара:

Вертикальный или горизонтальный – выбор зависит от доступного пространства и преимуществ установки.
Присоединение сжатого воздуха: В случае больших резервуаров (V > 5-6 м3) следует рассмотреть возможность установки резервуара с большими подсоединительными отверстиями для сжатого воздуха: вход/выход, например DN 100 вместо стандартных G2”.

Материал и покрытие:

Углеродная или нержавеющая сталь – в зависимости от рабочей среды и требований к чистоте воздуха.
В промышленности также используются резервуары в следующих вариантах: оцинкованные и дополнительно окрашенные антикоррозионной краской.

Установка резервуара под давлением

Выбирая место для монтажа буферного резервуара, следует выбрать место вблизи воздушного компрессора, поскольку это уменьшает потерю давления. Монтаж следует планировать в месте с хорошей вентиляцией, поскольку это предотвращает конденсацию влаги. Следует учесть дополнительные элементы, такие как дренажные клапаны (автоматическое или ручное удаление конденсата), манометры (мониторинг давления в системе), обтравочные клапаны (облегчающие обслуживание). Следует учесть высоту помещения для резервуара (особенно вертикального, если не выбрано расположение снаружи) и возможности его установки и обеспечения места для установки предохранительного клапана в верхней части.

Техническое обслуживание компенсационного резервуара сжатого воздуха

Регулярное техническое обслуживание компенсационного резервуара имеет ключевое значение для обеспечения длительной и безопасной эксплуатации. Оно включает не только периодические технические осмотры, но и такие меры как внешняя защита от коррозии и потенциальных механических повреждений.

Как очистить компенсационный резервуар сжатого воздуха?

Очистка резервуара (если это возможно ввиду его конструкции) важна из-за накопления в нем конденсата, масла и твердых загрязнений / ржавчины, которые могут влиять на качество сжатого воздуха и вызывать внутреннюю коррозию.

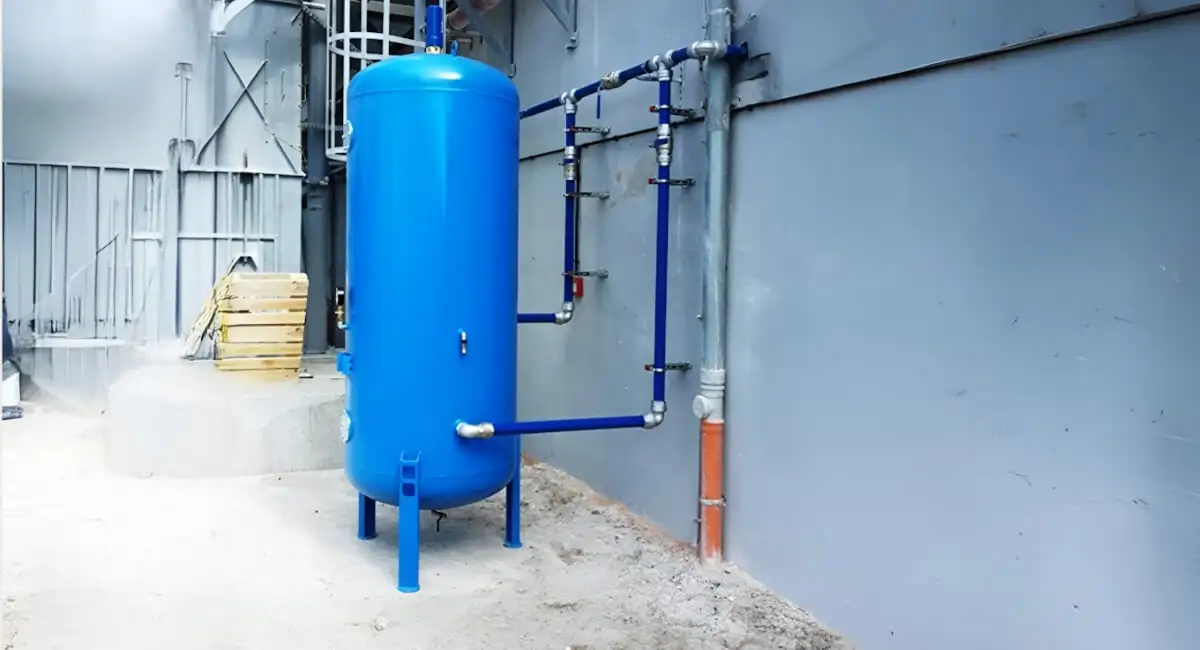

Пример установки и подключения синего компенсационного бака к магистрали сжатого воздуха

Шаги для очистки резервуара:

Выключение системы – перед началом работ необходимо полностью выключить компрессор и отсоединить резервуар от системы сжатого воздуха. Убедитесь, что резервуар не находится под давлением, открыв выпускной клапан и проверив манометр.
Открытие резервуара – если конструкция резервуара позволяет, откройте доступ к его внутренней части через соответствующие смотровые отверстия. В случае отсутствия таких отверстий очистка может быть ограничена промывкой и сливом конденсата.
Удаление конденсата и отложений – соберите накопленный конденсат, открыв сливной клапан. Используйте специальные средства для очистки внутренней части резервуара в соответствии с рекомендациями изготовителя.
Инспекция внутренней части – проверьте состояние внутренних поверхностей на наличие коррозии, трещин или других повреждений. В случае обнаружения повреждений проконсультируйтесь со специалистом для оценки состояния резервуара.
Промывка резервуара – промойте резервуар чистым сухим воздухом или азотом, чтобы удалить остатки моющих средств и загрязнений.
Закрытие и герметизация – после завершения очистки закройте все отверстия, убедившись, что уплотнители в хорошем состоянии и обеспечивают герметичность.
Испытание под давлением – перед повторным запуском системы проведите испытание под давлением, чтобы убедиться, что резервуар герметичен и готов к работе.

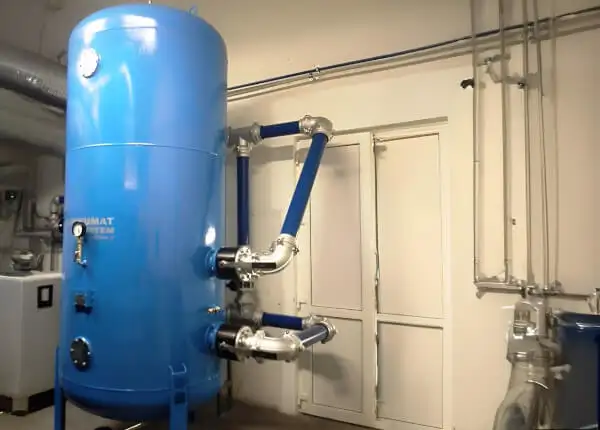

Подключение вертикального синего компенсационного бака к системе трубопроводов сжатого воздуха

Компенсационный бак на подаче или возврате?

В контексте систем сжатого воздуха вопрос о расположении компенсационного бака касается того, следует ли его устанавливать на линии подачи (перед потребителями) или на линии возврата (если таковая существует).

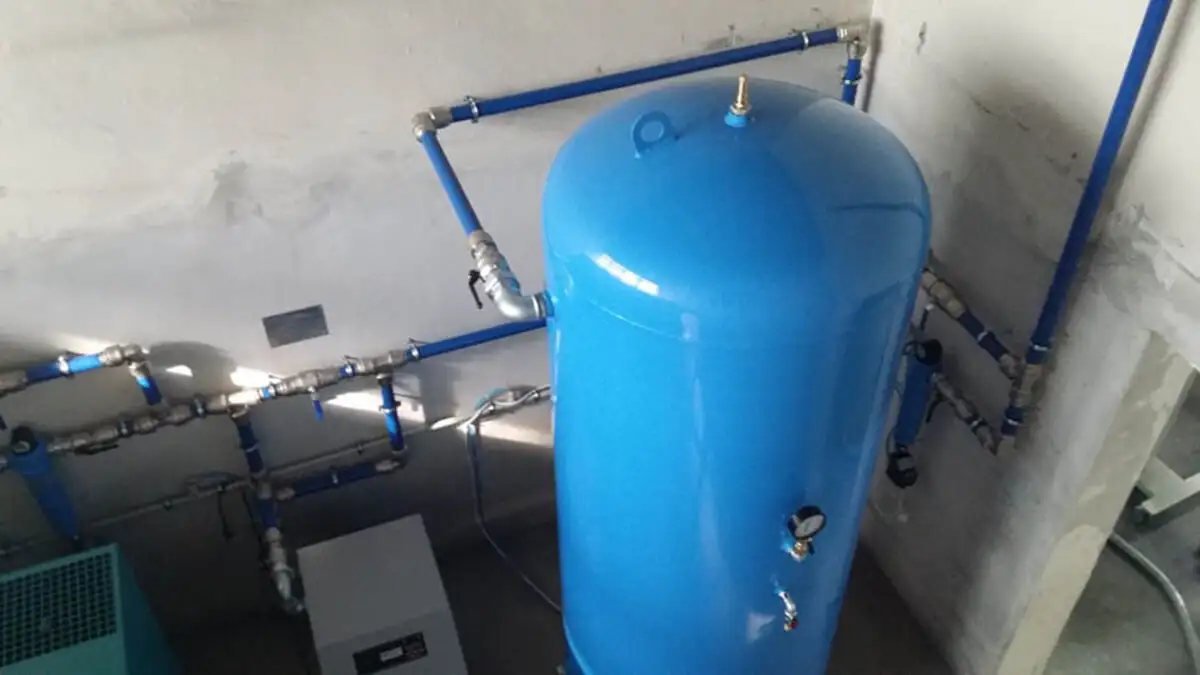

Роль компенсационного бака в пневматической системе для стабилизации давления и накопления воздуха

Оптимальное размещение резервуара

1. На линии подачи (за компрессором):

Резервуар устанавливается непосредственно за компрессором и осушителем, подавая сжатый воздух в систему. Это самое распространенное решение, поскольку имеет много преимуществ. Он обеспечивает стабильное давление для всех потребителей, сохраняет сжатый воздух, позволяя покрыть внезапные всплески спроса, а после прохождения через осушитель воздух становится сухим, что предотвращает коррозию в резервуаре.

2. На обратной линии:

В системах сжатого воздуха обратная линия не типична, в отличие от систем отопления или гидравлических систем. В некоторых современных системах может возникнуть необходимость хранения воздуха после прохождения через потребители, но это очень редкое, нестандартное решение.

Выводы

Стандартная практика: Выравнивающий резервуар сжатого воздуха должен быть установлен на линии подачи, то есть по компрессору и перед или по системе очистки воздуха (фильтры, осушители).
Последовательность элементов: Типовая схема (80 % установок) такова: Компрессор → осушитель воздуха → компенсационный резервуар → система распределения воздуха → потребители.
Факторы, которые следует учесть:
доступность места – расположение резервуара должно учитывать доступность для технического обслуживания
условия окружающей среды – избегают и мест с экстремальными температурами (например, котельная с повышенной температурой окружающей среды) или влажностью

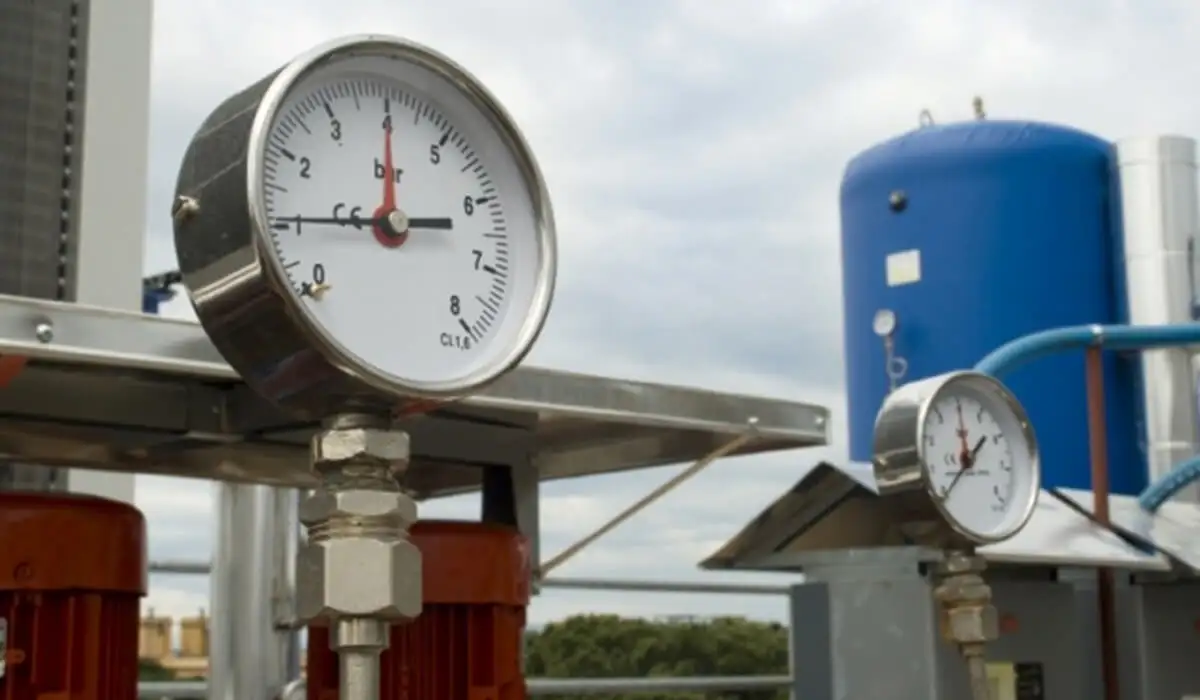

Манометры для контроля рабочего давления в системе с компенсационным баком сжатого воздуха

Значение резервуара в пневматической системе

Стабилизация производственных процессов

Точный контроль – в приложениях, требующих точного управления, таких как окрашивание распылением или промышленная автоматика, стабильное давление имеет ключевое значение.

Энергоэффективность

Оптимизация работы компрессора – резервуар позволяет компрессору работать в оптимальном диапазоне, что приводит к экономии энергии.

Защита конечных устройств

Уменьшение пульсаций – резервуар действует как глушитель пульсаций, защищая инструменты и машины от внезапных изменений давления.
