Стиснене повітря є одним з ключових енергетичних носіїв, що використовуються в промисловості. Воно служить для приводу пневматичних інструментів, промислової автоматики, виробничих процесів та багатьох інших застосувань. Щоб система стисненого повітря працювала ефективно та надійно, необхідно правильно керувати її параметрами, такими як тиск і потік. У цьому контексті компенсаційний резервуар стисненого повітря, також відомий як резервуар під тиском або буфер, відіграє ключову роль. У цій статті ми обговоримо, чи потрібен компенсаційний резервуар у системі стисненого повітря і чи повинен у ньому бути тиск, аналізуючи це питання в контексті пневматики та промисловості.

Що таке компенсаційний резервуар стисненого повітря?

Визначення та функції

Компенсаційний резервуар стисненого повітря — це пристрій, що служить для зберігання стисненого повітря з метою вирівнювання різниці між виробництвом компресором і потребою в стисненому повітрі в системі. Основні функції компенсаційного резервуара:

Буферизація попиту - підтримання постійного тиску в системі під час раптових, тимчасових сплесків попиту.

Зменшення частоти вмикання компресора - запобігання частим циклам роботи компресора, що подовжує термін його експлуатації.

Попереднє, незначне зниження температури повітря з компресора.

Сепарація конденсату - допомога у видаленні вологи та грубих забруднень з повітря.

Стабілізація тиску - підтримання рівномірного тиску в усій пневматичній системі та усунення пульсацій.

Типи резервуарів

Мокрі резервуари (перед станцією осушення) - розташовані перед осушувачем повітря, допомагають у сепарації конденсату.

Сухі резервуари (за станцією осушення) - розміщені за осушувачем, особливо адсорбційним осушувачем, захищають його від тимчасового, несприятливого для ефективності осушення збільшення швидкості потоку стисненого повітря та забезпечують стабільний тиск в установці, виступаючи акумулятором стисненого повітря для споживачів.

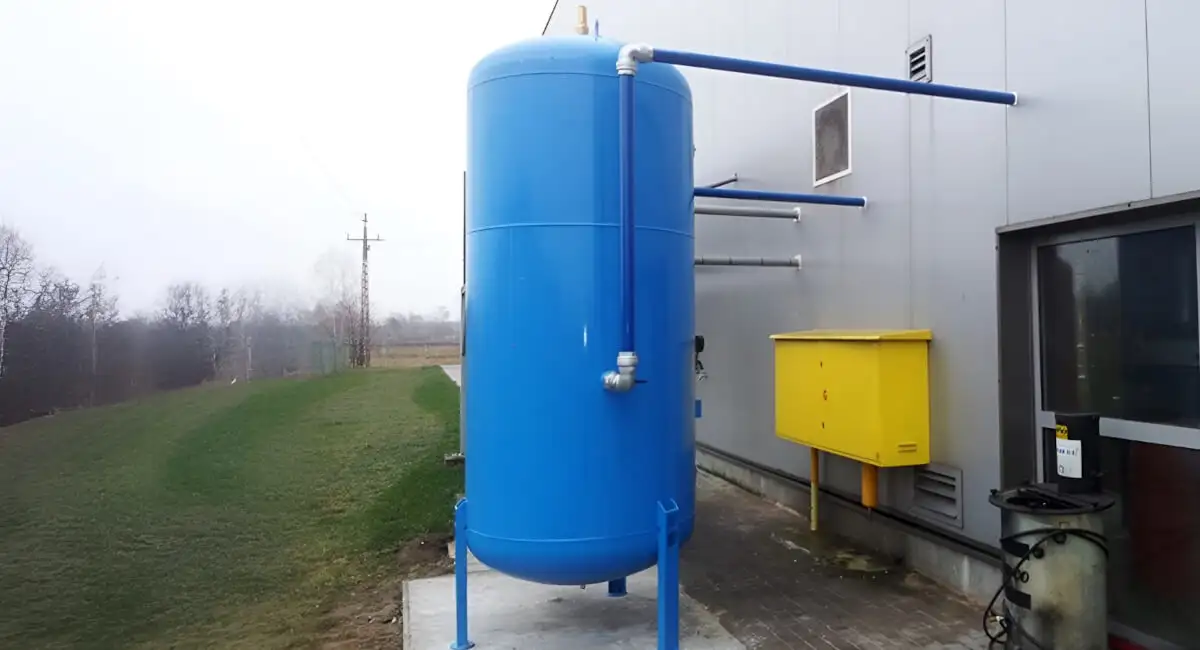

Процес обслуговування та очищення вертикального компенсаційного бака для стисненого повітря

Чи потрібен компенсаційний бак?

Аргументи на користь використання бака тиску:

Стабілізація тиску в системі:

Змінна потреба - у багатьох випадках потреба в стисненому повітрі є змінною. Компенсаційний бак поглинає раптові зміни, підтримуючи постійний тиск.
Поліпшення якості процесів - стабільний тиск впливає на якість виробничих процесів, особливо в прецизійних застосуваннях.

Захист компресора:

Зменшення циклів роботи - часте запускання та зупинка компресора призводять до його швидшого зносу. Резервуар зменшує частоту цих циклів.
Енергоефективність - більш тривалі цикли роботи компресора є більш енергоефективними.

Видалення конденсату:

Відділення вологи - резервуар сприяє відділенню вологи від повітря, що захищає пневматичні інструменти та обладнання від корозії.

Аварійний буфер:

Забезпечення безперервності роботи - у разі виходу компресора з ладу резервуар може забезпечити короткочасне живлення системи стисненим повітрям.

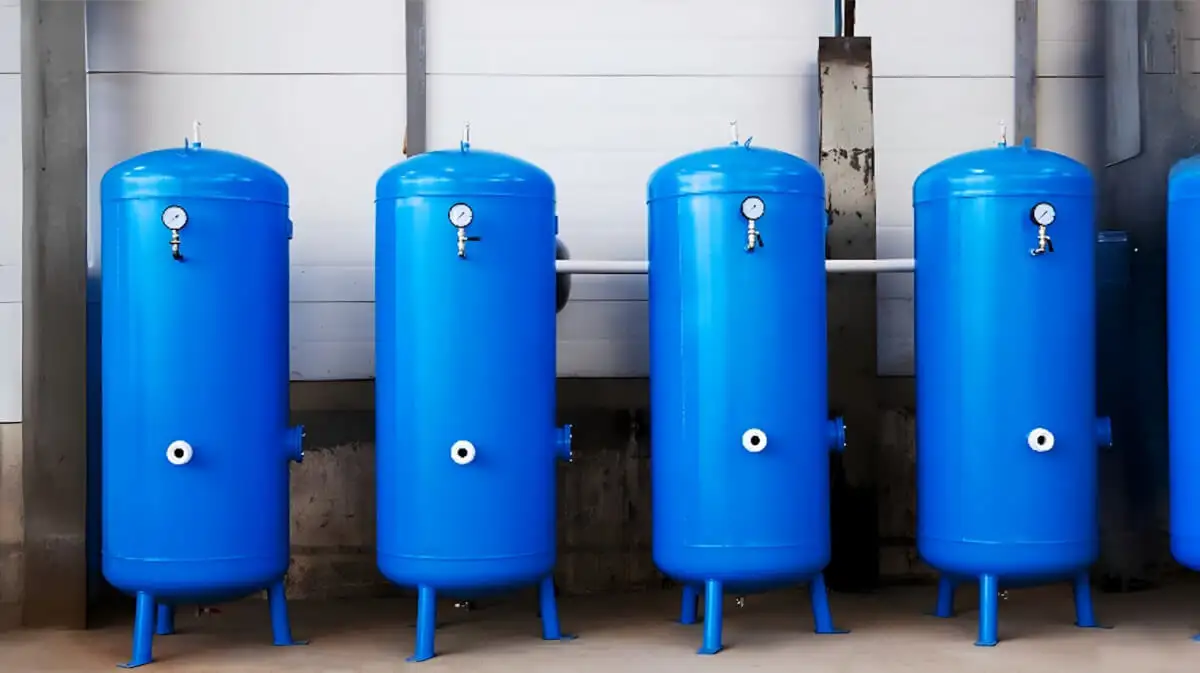

Ряд вертикальних компенсаційних баків для стабілізації тиску в промисловій системі стисненого повітря

Коли резервуар може бути непотрібним?

Невеликі системи з рівномірним попитом і відносно довгою установкою стисненого повітря - в системах, де попит на стиснене повітря є постійним і передбачуваним, резервуар може бути менш важливим.
Сучасні гвинтові компресори з регулюванням обертів - компресори, оснащені інверторами, можуть адаптувати продуктивність до поточного попиту, зменшуючи необхідність використання великого резервуара.

Однак навіть у цих випадках резервуар меншої місткості може принести користь у стабілізації тиску та захисті системи. Тому виробники компресорів часто пропонують версії своїх пристроїв вже з вбудованим резервуаром.

Чи повинен бути тиск у компенсаційному резервуарі?

Принцип дії резервуара - як працює компенсаційний резервуар повітря?

Компенсаційний резервуар працює за принципом зберігання стисненого повітря під певним тиском. Так, у компенсаційному резервуарі повинен бути тиск, оскільки це його основна функція. Резервуар призначений для роботи під певним робочим тиском, який повинен відповідати параметрам системи. Тиск у резервуарі коливається між мінімальними і максимальними значеннями, залежно від робочого циклу (налаштування тиску) даного компресора і від споживання повітря.

Безпека і норми

Резервуар повинен бути обладнаний запобіжним клапаном, який запобігає перевищенню допустимого тиску. Відповідно до нормативних вимог, резервуари під тиском підлягають періодичним технічним перевіркам з боку УДТ. Резервуари повинні відповідати нормам, таким як Директива про обладнання, що працює під тиском (PED) в Європейському Союзі, і мати відповідну документацію, так званий паспорт. Таку документацію надає виробник резервуара.

Компенсаційний бак у складі системи підготовки стисненого повітря на промисловому підприємстві

Переваги встановлення компенсаційного бака для оптимізації роботи компресорної станції

Вибір та встановлення компенсаційного бака

Як вибрати відповідний бак?

Розрахунок місткості:

Місткість бака залежить від:

Продуктивності компресора (Q) - в м³/хв.

Характеристики споживання повітря - постійного або змінного.

Загальне правило:

Ємність резервуара (V) = Q / 1,7 [м3]

Для компресора з постійною швидкістю обертання, продуктивністю 1 м³/хв, рекомендується резервуар ємністю приблизно 1,5 до 2 м³.

Тип резервуара:

Вертикальний чи горизонтальний - вибір залежить від доступного простору та переваг установки.
Приєднання стисненого повітря: У випадку більших резервуарів (V > 5-6 м3) слід розглянути можливість встановлення резервуара з більшими приєднувальними отворами для стисненого повітря: вхід/вихід, наприклад DN 100 замість стандартних G2”.

Матеріал і покриття:

Вуглецева або нержавіюча сталь - залежно від робочого середовища та вимог до чистоти повітря.
У промисловості також використовуються резервуари в таких варіантах: оцинковані та додатково пофарбовані зсередини антикорозійною фарбою.

Встановлення резервуара під тиском

Вибираючи місце для монтажу буферного резервуара, слід вибрати місце поблизу повітряного компресора, оскільки це зменшує втрати тиску. Монтаж слід планувати в місці з хорошою вентиляцією, оскільки це запобігає конденсації вологи. Варто врахувати додаткові елементи, такі як дренажні клапани (автоматичне або ручне видалення конденсату), манометри (моніторинг тиску в системі), відсічні клапани (полегшують обслуговування). Слід врахувати висоту приміщення для резервуара (особливо для вертикального, якщо не обрано розташування зовні) та можливості його встановлення і забезпечення місця для встановлення запобіжного клапана у верхній частині.

Технічне обслуговування компенсаційного резервуара стисненого повітря

Регулярне технічне обслуговування компенсаційного резервуара має ключове значення для забезпечення його тривалої та безпечної експлуатації. Воно включає не тільки періодичні технічні огляди, але й такі заходи, як зовнішній захист від корозії та потенційних механічних пошкоджень.

Як очистити компенсаційний резервуар стисненого повітря?

Очищення резервуара (якщо це можливо з огляду на його конструкцію) є важливим через накопичення в ньому конденсату, масла та твердих забруднень / іржі, які можуть впливати на якість стисненого повітря та спричиняти внутрішню корозію.

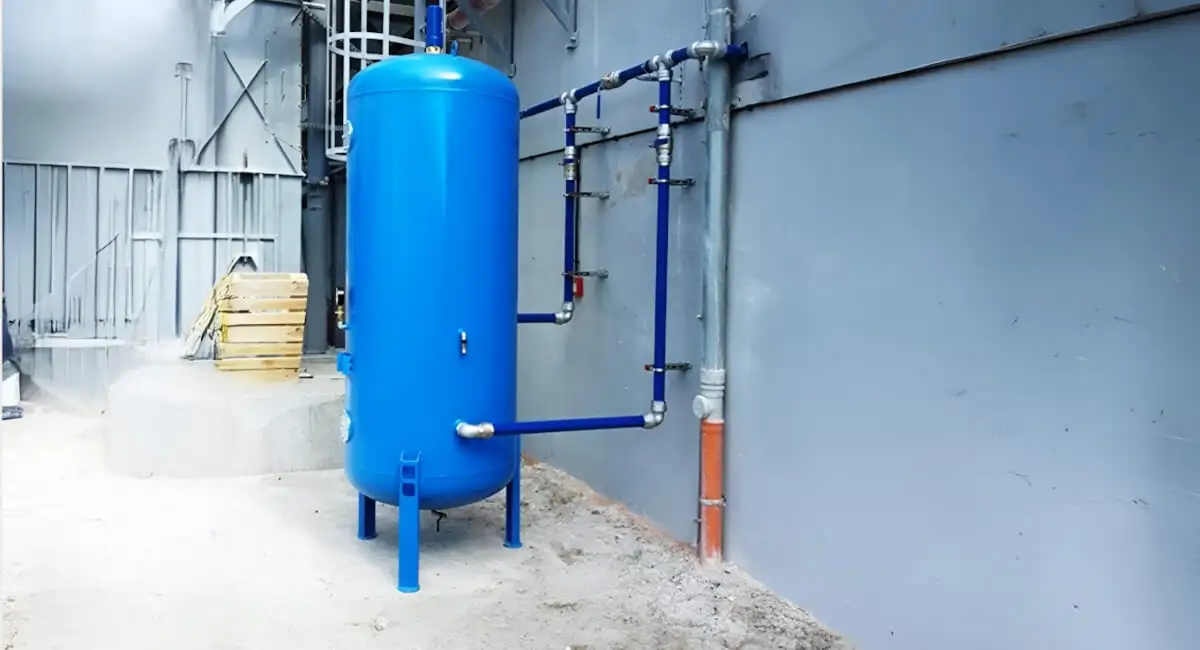

Приклад встановлення та підключення синього компенсаційного бака до магістралі стисненого повітря

Кроки для очищення резервуара:

Вимкнення системи - перед початком робіт необхідно повністю вимкнути компресор і від'єднати резервуар від системи стисненого повітря. Переконайтеся, що резервуар не знаходиться під тиском, відкривши випускний клапан і перевіривши манометр.
Відкриття резервуара - якщо конструкція резервуара дозволяє, відкрийте доступ до його внутрішньої частини через відповідні оглядові отвори. У разі відсутності таких отворів очищення може бути обмежене промиванням і зливом конденсату.
Видалення конденсату та відкладень - зберіть накопичений конденсат, відкривши зливний клапан. Використовуйте спеціальні засоби для очищення внутрішньої частини резервуара відповідно до рекомендацій виробника.
Інспекція внутрішньої частини - перевірте стан внутрішніх поверхонь на наявність корозії, тріщин або інших пошкоджень. У разі виявлення пошкоджень проконсультуйтеся з фахівцем для оцінки стану резервуара.
Промивання резервуара - промийте резервуар чистим сухим повітрям або азотом, щоб видалити залишки миючих засобів та забруднень.
Закриття та герметизація - після завершення очищення закрийте всі отвори, переконавшись, що ущільнювачі в хорошому стані та забезпечують герметичність.
Випробування під тиском - перед повторним запуском системи проведіть випробування під тиском, щоб переконатися, що резервуар герметичний і готовий до роботи.

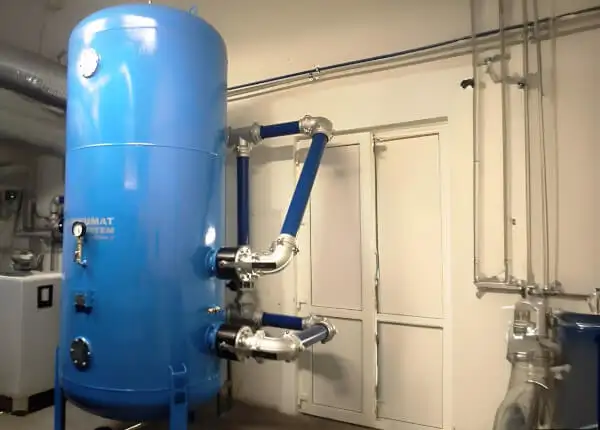

Підключення вертикального синього компенсаційного бака до системи трубопроводів стисненого повітря

Компенсаційний бак на подачі чи на поверненні?

У контексті систем стисненого повітря питання про розташування компенсаційного бака стосується того, чи слід його встановлювати на лінії подачі (перед споживачами), чи на лінії повернення (якщо така існує).

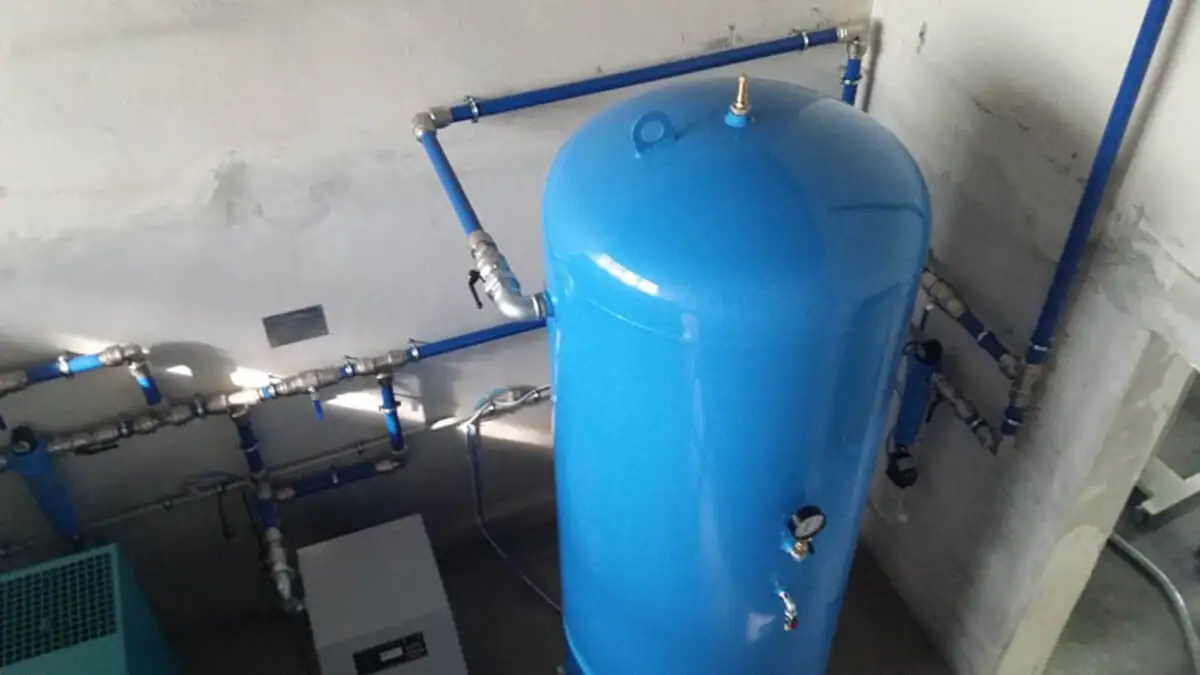

Роль компенсаційного бака у пневматичній системі для стабілізації тиску та накопичення повітря

Оптимальне розміщення резервуара

1. На лінії подачі (за компресором):

Резервуар встановлюється безпосередньо за компресором і осушувачем, подаючи стиснене повітря в систему. Це найпоширеніше рішення, оскільки має багато переваг. Він забезпечує стабільний тиск для всіх споживачів, зберігає стиснене повітря, дозволяючи покрити раптові сплески попиту, а після проходження через осушувач повітря стає сухим, що запобігає корозії в резервуарі.

2. На зворотній лінії:

У системах стисненого повітря зворотна лінія не є типовою, на відміну від систем опалення або гідравлічних систем. У деяких сучасних системах може виникнути необхідність зберігання повітря після проходження через споживачі, але це надзвичайно рідкісне, нестандартне рішення.

Висновки

Стандартна практика: Вирівнювальний резервуар стисненого повітря повинен бути встановлений на лінії подачі, тобто за компресором і перед або за системою очищення повітря (фільтри, осушувачі).
Послідовність елементів: Типова схема (80 % установок) така: Компресор → осушувач повітря → компенсаційний резервуар → система розподілу повітря → споживачі.
Фактори, які слід врахувати:
доступність місця - розташування резервуара повинно враховувати доступність для технічного обслуговування
умови навколишнього середовища - уникати місць з екстремальними температурами (наприклад, котельня з підвищеною температурою навколишнього середовища) або вологістю

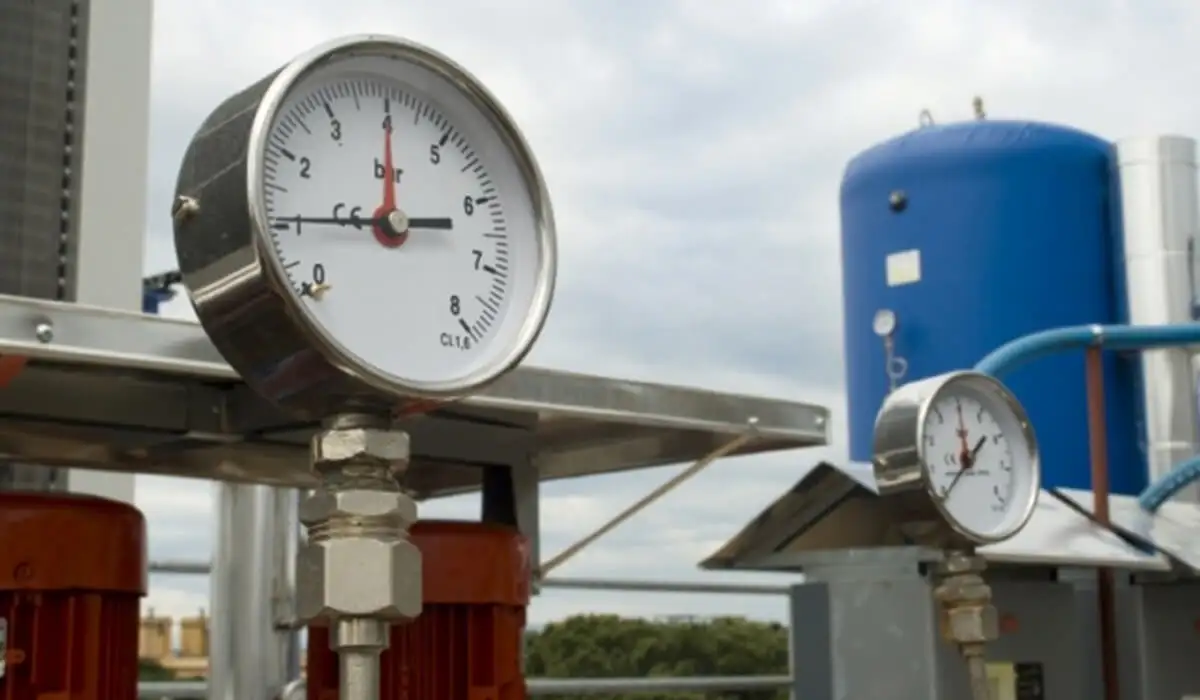

Манометри для контролю робочого тиску в системі з компенсаційним баком стисненого повітря

Значення резервуара в пневматичній системі

Стабілізація виробничих процесів

Точний контроль - у застосуваннях, що вимагають точного управління, таких як фарбування розпиленням або промислова автоматика, стабільний тиск має ключове значення.

Енергоефективність

Оптимізація роботи компресора - резервуар дозволяє компресору працювати в оптимальному діапазоні, що призводить до економії енергії.

Захист кінцевих пристроїв

Зменшення пульсацій - резервуар діє як глушник пульсацій, захищаючи інструменти та машини від раптових змін тиску.
