Демонтаж, разборка различных типов шаровых клапанов

Как разобрать шаровой клапан?

Целью инструкции по демонтажу является предоставление клиенту наиболее понятной информации и указаний по правильному демонтажу шаровых клапанов.

Промышленное оборудование, включая шаровые клапаны, должны устанавливать исключительно лица, прошедшие соответствующее обучение и имеющие соответствующую квалификацию в этой области.

Перед началом монтажа работник должен из соображений безопасности выключить все электрические устройства, связанные с монтажом, и проверить, не повлияют ли они на безопасность во время этих работ. Кроме того, если монтаж производится на установке сжатого воздуха, газов или водопроводной трубе и т.п., перед монтажом необходимо снять давление с машин, устройств и установок.

Пулевые клапаны используются для перекрытия потока жидких или газовых сред. Перед монтажом следует убедиться, что устанавливаемая арматура правильно подобрана к протекающей через нее среде с учетом температуры и давления. Применение для загрязненных сред или сред, выходящих за пределы рабочего диапазона клапанов, приведет к повреждению клапана, например к разрыву корпуса или негерметичности шара.

Демонтаж по типу соединений клапана:

Резьбовые клапаны

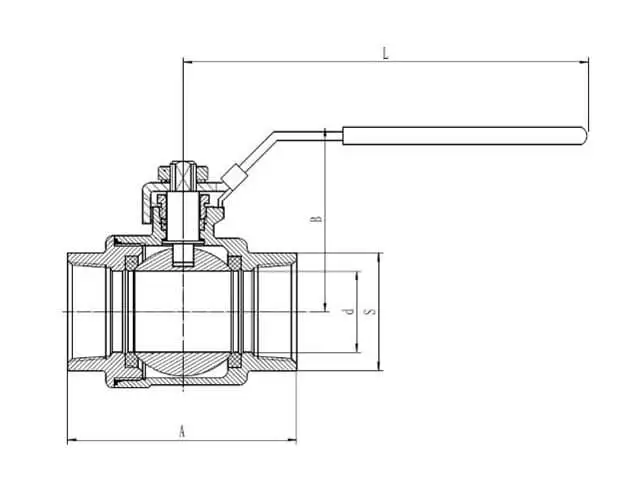

Технический чертеж шарового клапана с размерами (A, B, L, D, S) для инженерных расчетов и монтажа резьбового соединения.

Чтобы демонтировать шаровой клапан на трубопроводе, необходим инструмент, такой как регулируемый ключ. Ключом пытаемся пошевелить гайки клапана – если кран слегка заело, то с помощью ключа нам должно его открутить. Если клапан застрял на резьбе, можно попробовать популярное средство, таким как керосин или промышленная химия, предназначенная для такого типа раскрутки соединений. После применения такого средства гайки должны открутиться.

Клапаны для приварки

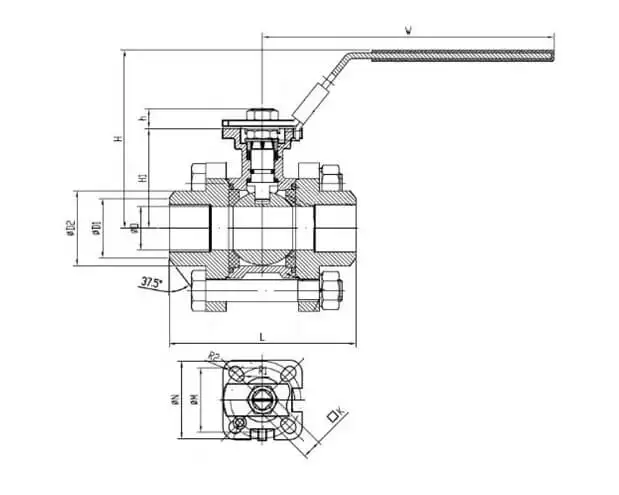

Графическая схема и размеры (L, H, W, D) шарового клапана трехсоставной конструкции с концами под приварку, используемого в промышленности.

Разборка клапана для приварки требует предварительного демонтажа центральной части крана. Для этого необходимо зафиксировать клапан, например с помощью тисков. Открутите гайки и извлеките винты из корпуса – лучше всего делать это поочередно. Корпус вместе с шаром и уплотнениями отложите в сторону. После разборки средней части корпуса можно приступить к удалению концов крана из установки. Для разрезки сварных швов используются специальные твердосплавные диски или угловые шлифмашины, также можно использовать ацетилено-кислородную горелку с соответствующей насадкой для резки. Выбор способа зависит от имеющегося оборудования и черт компании. Резка должна производиться квалифицированным лицом с использованием техники, правильно подобранной к условиям работы. Кроме того, все операции, связанные с резкой металлов, должны производиться с соблюдением правил безопасности и охраны труда.

Фланцевые клапаны

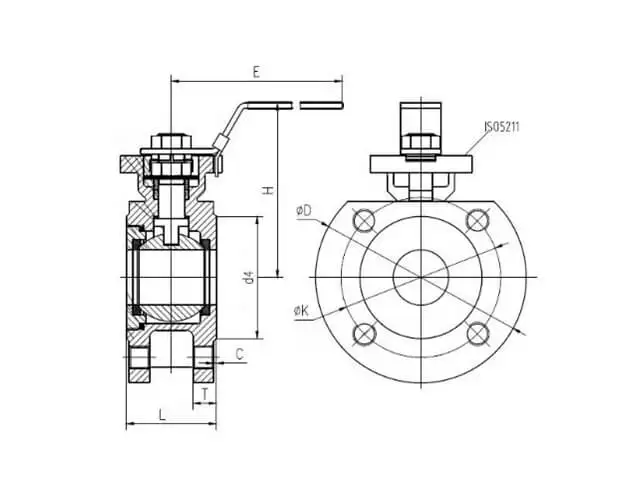

Технический чертеж фланцевого шарового клапана с размерами (L, E, H, D) и площадкой под привод ISO 5211 для автоматизации.

Клапан фланцевого или межфланцевого типа монтируется с помощью винтов к близлежащим частям установки. Чтобы его разобрать, следует использовать динамометрический ключ для выкручивания винтов – правильно эту операцию следует выполнять крест-накрест, демонтируем гайки на винтах и откручиваем с подходящим моментом, используя инструменты. При раскрутке фланцевых соединений следует быть особенно осторожными, чтобы не повредить прилегание фланцев, винтов и гаек.
