Демонтаж, розбирання різних типів кульових клапанів

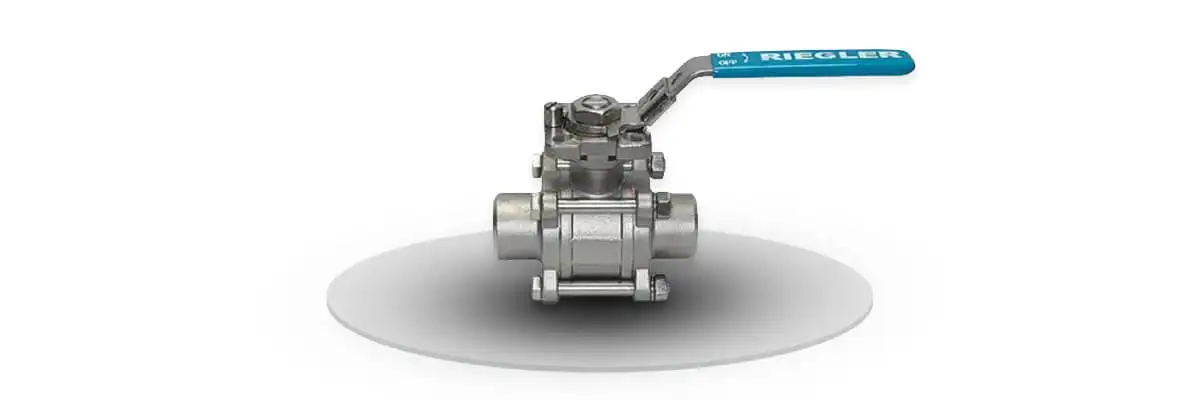

Як розібрати кульовий клапан?

Метою інструкції з демонтажу є надання клієнту найбільш зрозумілої інформації та вказівок щодо правильного демонтажу кульових клапанів.

Промислове обладнання, в тому числі кульові клапани, повинні встановлювати виключно особи, які пройшли відповідне навчання та мають відповідну кваліфікацію в цій галузі.

Перед початком монтажу працівник повинен з міркувань безпеки вимкнути всі електричні пристрої, які пов'язані з монтажем, і перевірити, чи не вплинуть вони на безпеку під час цих робіт. Крім того, якщо монтаж відбувається на установці стисненого повітря, газів або водопровідній трубі тощо, перед монтажем необхідно зняти тиск з машин, пристроїв та установок.ф

Кульові клапани використовуються для перекриття потоку рідких або газових середовищ. Перед монтажем слід переконатися, що встановлювана арматура правильно підібрана до середовища, що протікає через неї, з урахуванням температури та тиску. Застосування для забруднених середовищ або середовищ, що виходять за межі робочого діапазону клапанів, призведе до пошкодження клапана, наприклад, до розриву корпусу або негерметичності кулі.

Демонтаж за типом з'єднань клапана:

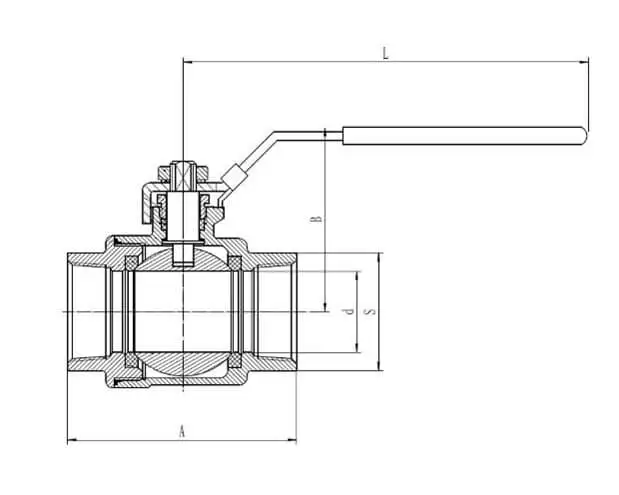

Різьбові клапани

Щоб демонтувати кульовий клапан на трубопроводі, необхідний інструмент, такий як регульований ключ. Ключем намагаємося поворушити гайки клапана – якщо кран злегка заїло, то за допомогою ключа нам повинно вдатися його відкрутити. Якщо ж клапан застряг на різьбі, можна спробувати популярний засіб, таким як гас або промислова хімія, призначена для такого типу розкручування з'єднань. Після застосування такого засобу гайки повинні відкрутитися.

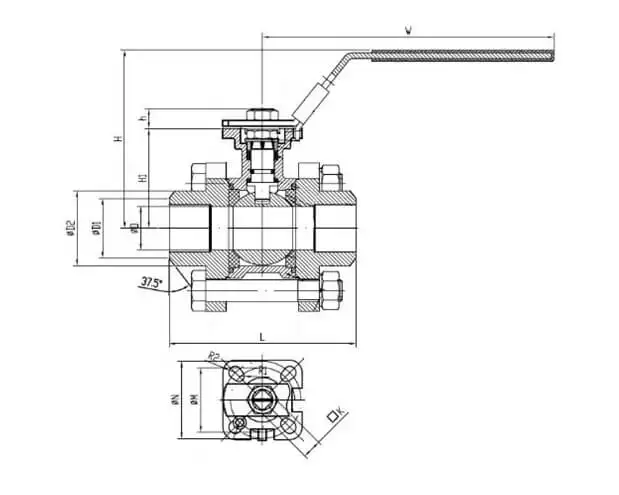

Клапани для приварювання

Розбирання клапана для приварювання вимагає попереднього демонтажу центральної частини крана. Для цього необхідно зафіксувати клапан, наприклад, за допомогою лещат. Відкрутіть гайки і витягніть гвинти з корпусу – найкраще робити це по черзі. Корпус разом з кулею та ущільненнями відкладіть убік. Після розбирання середньої частини корпусу можна приступити до видалення кінців крана з установки. Для розрізання зварних швів використовуються спеціальні твердосплавні диски або кутові шліфувальні машини, також можна використовувати ацетилено-кисневий пальник з відповідною насадкою для різання. Вибір методу залежить від наявного обладнання та характеристик підприємства. Різання повинно виконуватися кваліфікованою особою з використанням техніки, правильно підібраної до умов роботи. Крім того, всі операції, пов'язані з різанням металів, повинні виконуватися з дотриманням правил безпеки та охорони праці.

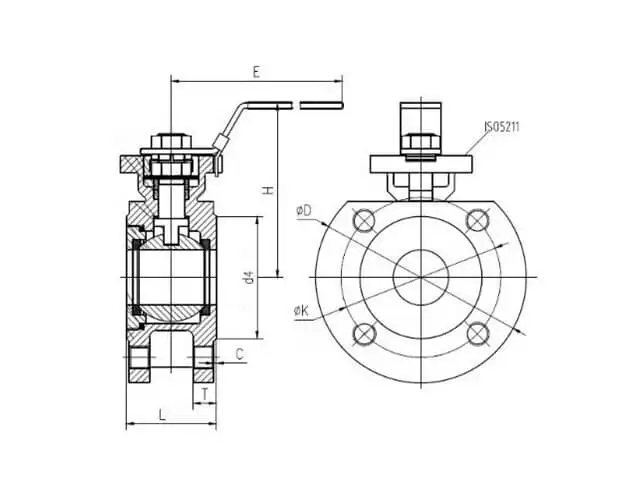

Фланцеві клапани

Клапан фланцевого або міжфланцевого типу монтується за допомогою гвинтів до прилеглих частин установки. Щоб його розібрати, слід використовувати динамометричний ключ для викручування гвинтів - правильно цю операцію слід виконувати хрест-навхрест, демонтуємо гайки на гвинтах і відкручуємо з відповідним моментом, використовуючи інструменти. При розкручуванні фланцевих з'єднань слід бути особливо обережними, щоб не пошкодити прилягання фланців, гвинтів і гайок.
