Электроклапаны являются сердцем автоматических систем орошения – как в садовых, так и в промышленных приложениях: теплицах, логистических центрах, технологических установках в пищевой промышленности или холодильной отрасли. Их неисправность – например, отсутствие реакции на сигнал – может привести к серьезным сбоям, потерям урожая или технологическим простоям.

Из этой статьи вы узнаете:

• почему электроклапан может не открываться,
• как он работает с физической и пневматической точки зрения,
• как его диагностировать и ремонтировать,
• какие рекомендации по эксплуатации для промышленных отраслей.

Что такое электроклапан и как он работает?

Электроклапан (электромагнитный клапан) – это исполнительный элемент, который с помощью электромагнитной катушки управляет потоком жидкости или газа. Он широко используется в системах орошения, а также в:

• промышленной автоматике
• системах HVAC
• пневматических устройствах
• технологические линии.

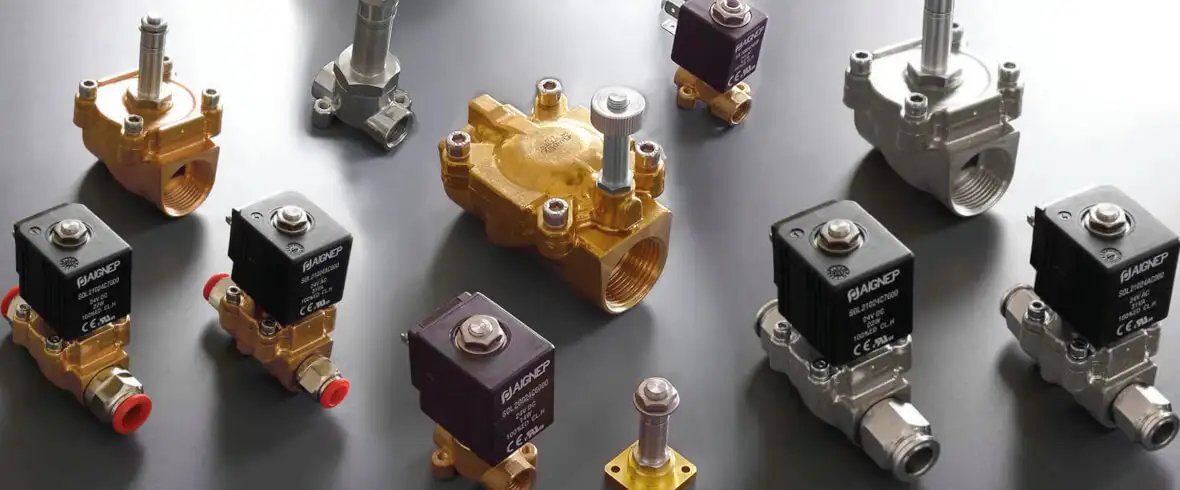

Конструкция электромагнитного клапана:

• корпус из материала, устойчивого к воздействию среды (латунь, пластик, нержавеющая сталь),
• электромагнитная катушка,
• подвижный сердечник,
• уплотнение (NBR, EPDM, FKM),
• возвратная пружина,
• подсоединительные патрубки (резьбовые или фланцевые).

Принцип действия:

1. При отсутствии питания пружина прижимает сердечник к разъему – клапан закрыт (NC).
2. После подачи напряжения катушка генерирует магнитное поле – сердечник поднимается, обеспечивая протекание среды.
3. После отключения питания сердечник возвращается – клапан закрывается.

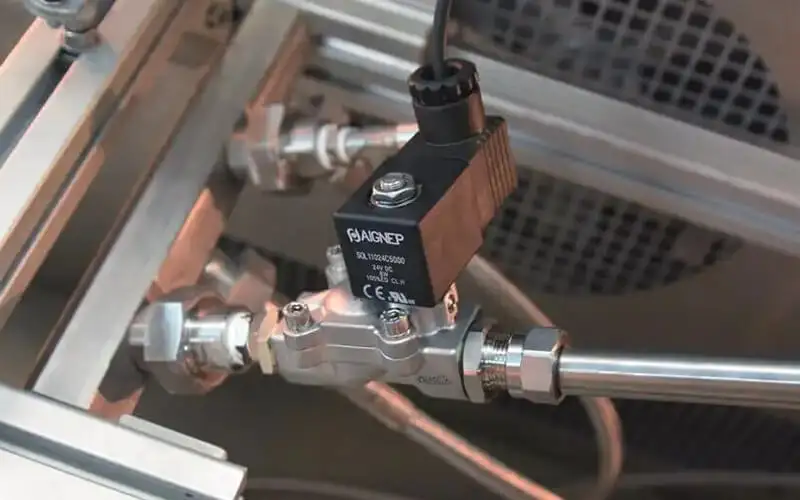

Как провести правильную диагностику электромагнитного клапана?

Регулярный контроль и техническое обслуживание электромагнитных клапанов является залогом надежной работы системы. Вот практичная 5-шаговая диагностическая процедура, которую можно применить в любой установке:

1. Проверка питания

• измерьте напряжение на контактах катушки мультиметром,
• сравните с номинальным значением (обычно 24 В постоянного тока или 230 В переменного тока)
• проверьте целостность проводов и наличие управляющего сигнала

2. Измерение сопротивления катушки

• катушки с низким сопротивлением (0–3 Ом) могут быть укорочены,
• сопротивление бесконечное = разрыв в обмотке,
• правильные значения: чаще всего 10–40 Ом (проверьте данные изготовителя).

3. Механическое испытание клапана

• после демонтажа проверьте, движется ли поршень (сердечник) свободно,
• оцените состояние пружины и уплотнений (не набухли, не треснули, не деформировались).

4. Проверка потока

• отсоедините нагнетательный трубопровод и запустите клапан вручную или электрически,
• отсутствие потока = блокировка клапана, механическое повреждение или неправильное положение монтажа.

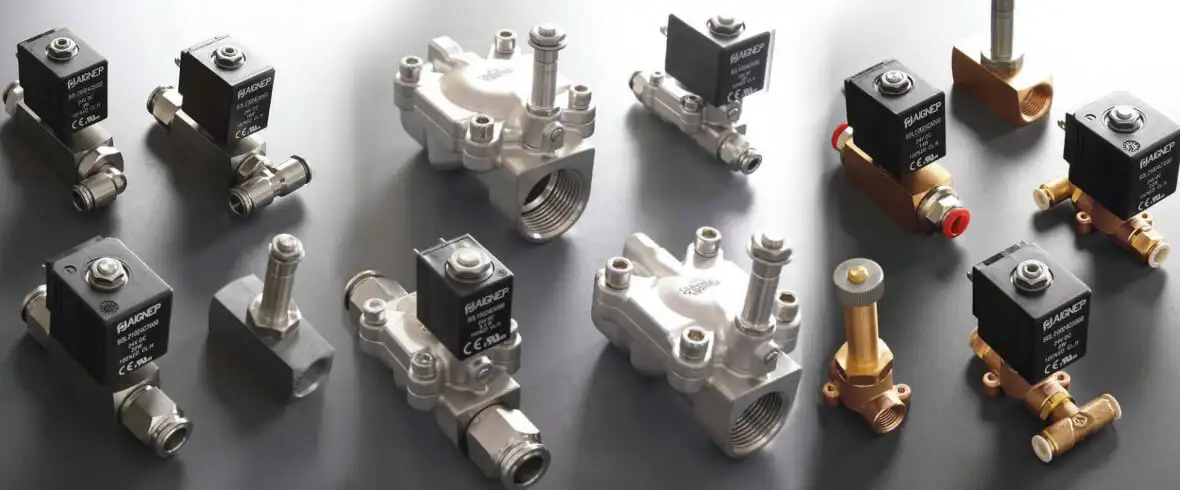

5. Анализ условий работы

• входное давление – отвечает ли требованиям клапана?
• температура среды – не превышает ли пределы материалов (например, для NBR: макс. ~80 °C)?
• загрязнение – есть ли в системе засорения, ржавый осадок, песок?

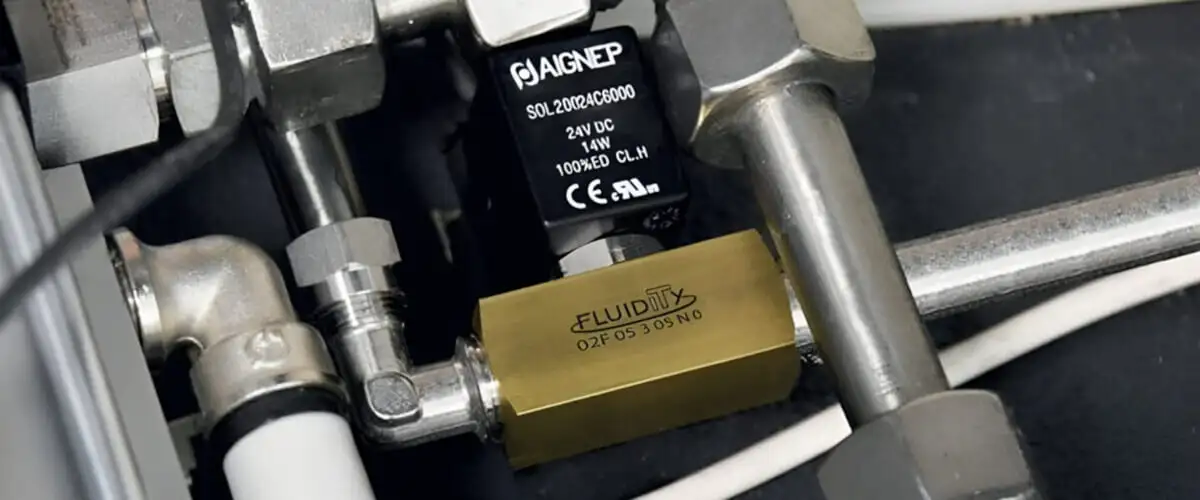

Электромагнитный клапан не открывается? Проверьте 10 наиболее распространенных причин

1. Отсутствие электропитания

• Катушка не получает напряжения (например, 24 В постоянного тока или 230 В переменного тока),
• повреждение проводов, контактора, контроллера или программиста.
• Решение: измерьте напряжение на разъемах катушки; Проверьте предохранители, программу управления, состояние питания.

2. Поврежденная электромагнитная катушка

• Короткое замыкание или разрыв в обмотке, перегрев,
• отсутствие реакции при подаче напряжения.

Диагностика:

• омметром измерьте сопротивление катушки (типичное значение: 10–40 Ом),
• если сопротивление = ∞ или 0 – катушка сгорела или укорочена.

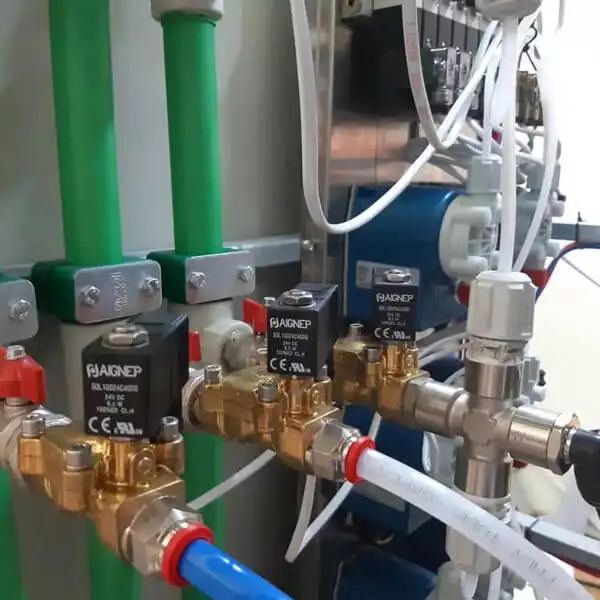

3. Механическое загрязнение клапана.

• Твердые частицы из среды (песок, камни, ржавый осадок) блокируют поршень,
• клапан «стоит на месте», хотя катушка работает.

Решение:

• демонтируйте клапан, промойте водой под давлением,
• очистите подвижный сердечник и гнездо от осадка

4. Слишком низкое входное давление

Многие электроклапаны (особенно среднего действия) требуют минимального рабочего давления, например 0,3–0,5 бар, чтобы работать должным образом.

Формула для расчета силы открытия:

F = p ⋅ A

где:

• F – сила открытия,
• p – давление среды,
• A – площадь отверстия.

Слишком низкое p = слишком мало F = клапан не откроется.

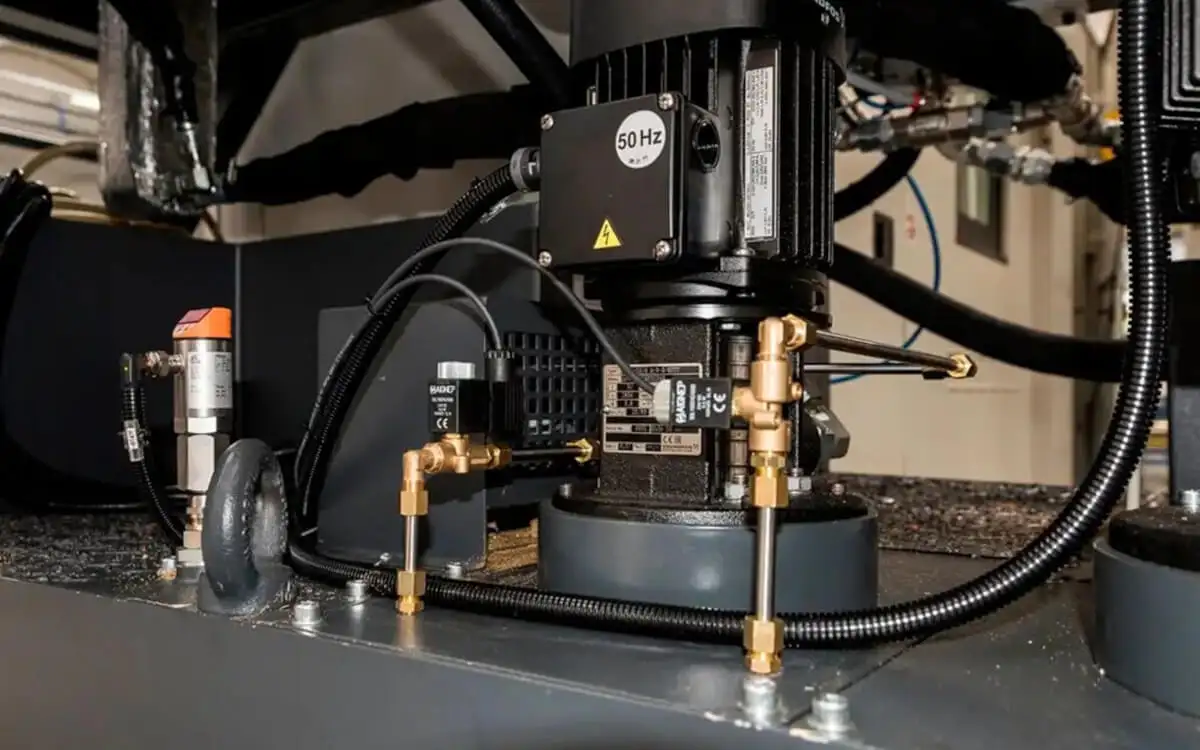

5. Неправильное направление потока

• Клапаны имеют метку потока (стрелка) – обратный монтаж = отсутствие действия,
• клапан может не открываться или протекать.

Проверьте: метки IN/OUT, правильность монтажа относительно направления среды.

6. Заедание поршня или пружины

• Корродированный поршень не двигается,
• заблокированная возвратная пружина делает невозможным полное открытие.

Симптомы: клапан открывается "на половину" или остается в промежуточном положении.

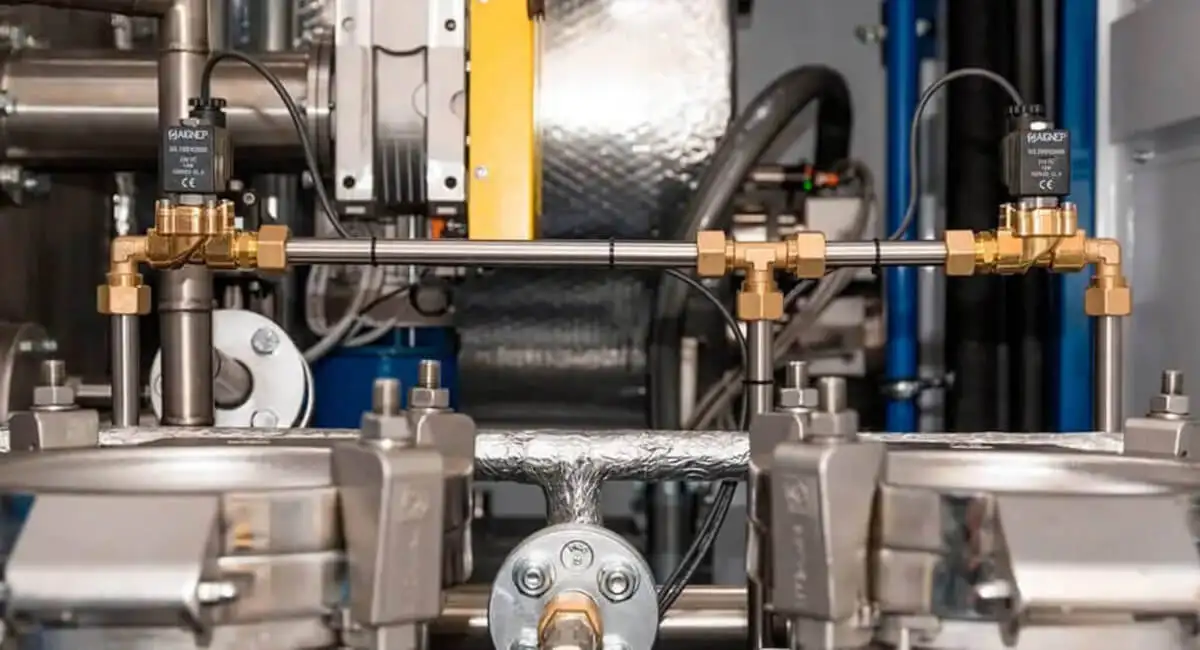

7. Неверный выбор уплотнительных материалов.

• NBR неустойчив к горячей воде, маслам,
• EPDM не подходит для масляных сред.

Следствие: разгерметизация или заедание клапана – катушка не может двигать шток.

8. Слишком велика разность давлений (Δp)

• Клапаны не открываются при слишком высоком давлении за клапаном (так называемое «обратное давление»).

Решение: используйте клапаны с поддержкой открытия или клапаны прямого действия.

9. Неправильное напряжение питания

• Катушка 230 В, подключенная к 24 В – не работает,
• катушка 24 В, подключенная к 230 В – сгорит.

Всегда проверяйте номинальное напряжение катушки.

10. Поврежденная электронная система управления (например, PLC, программатор)

• Логическая ошибка, перенапряжение, прерванный сигнал от датчика – клапан не получает команды.

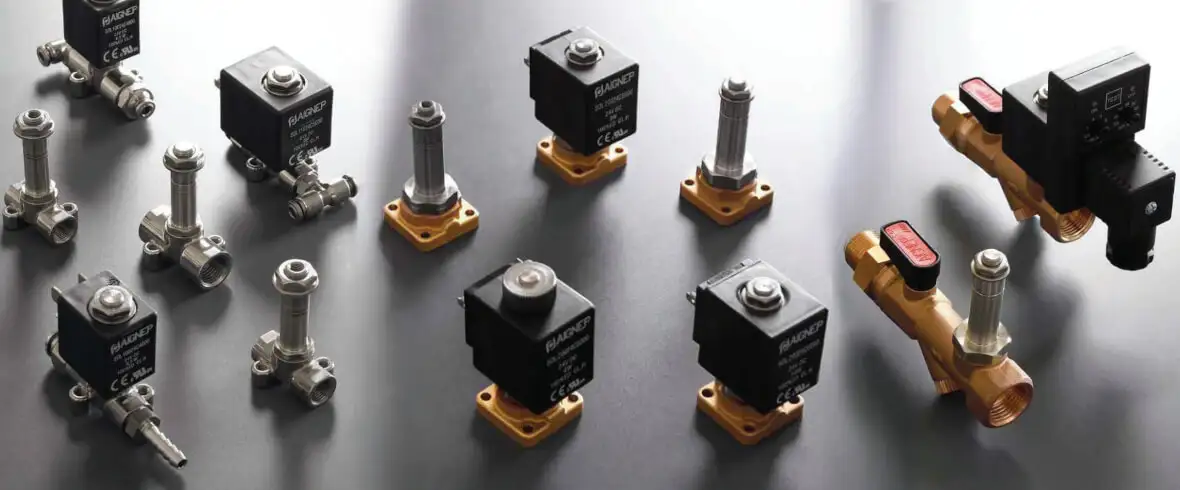

Электроклапаны в промышленных приложениях – орошение, но не только!

Хотя постороннему человеку эти клапаны ассоциируются преимущественно с садом, электроклапаны также применяются в:

Система орошения в сельском хозяйстве и садоводстве

• управление зонами орошения,
• интеграция с датчиками влажности и погодными датчиками.

Пищевая и химическая промышленность

• дозировка технологических жидкостей,
• мытье и ополаскивание CIP.

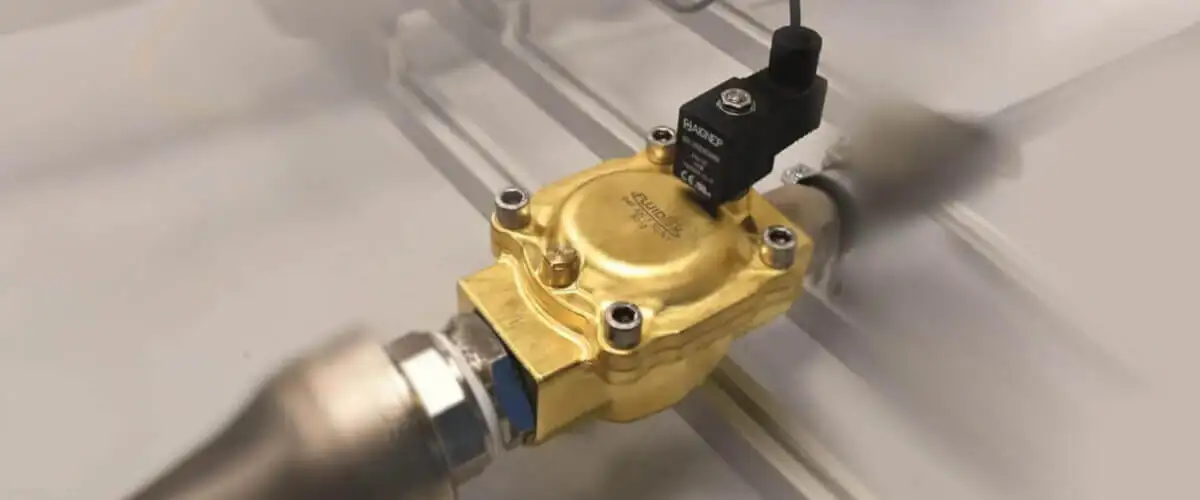

Холодильная техника и кондиционирование

• клапаны для размораживания, ледяной воды, гликоля.

Производственные линии

• системы ополаскивания, очистки, подачи охлаждающей жидкости.

Как продлить срок службы электромагнитных клапанов?

В промышленных приложениях (например, моечные линии, станции очистки, охлаждения) электромагнитные клапаны могут работать даже в режиме 24/7, выполняя десятки тысяч переключений в месяц. Вот правила, увеличивающие их долговечность:

1. Фильтрация среды

• Используйте предыдущие (механические) фильтры, чтобы задержать загрязнения, которые могут повредить уплотнение и заблокировать движение сердцевины.

2. Правильный выбор материалов

• для питьевой воды: EPDM, латунь, нержавеющая сталь,
• для грязной воды: FKM (Viton), PVDF,
• для химических веществ: проверьте соответствие карты химической стойкости.

3. Испытание давления и потока

• Установите датчики давления и расходомеры для обнаружения:
• увеличение дифференциального давления (Δp) – может означать засор,
• отсутствие потока при открытом клапане – повреждение или ошибка управления.

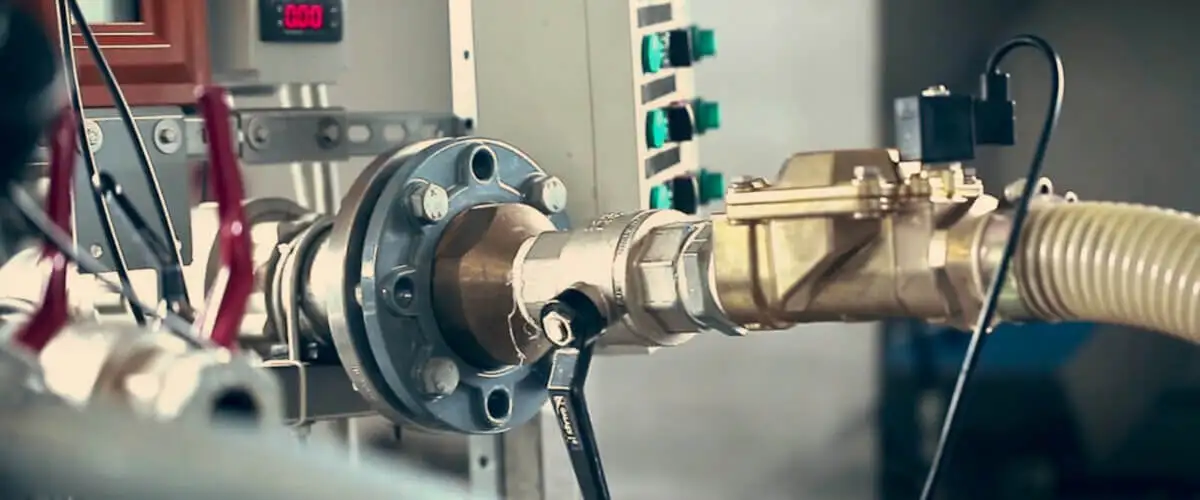

4. Мониторинг времени реакции

Слишком медленное открытие/закрытие может свидетельствовать об износе или загрязнении. Автоматические системы могут измерять время реакции электромагнитного клапана.

Решение с функцией самодиагностики – будущее клапанов?

Все больше производителей, включая Festo, внедряют интеллектуальные электроклапаны, которые не только выполняют свою задачу, но и передают диагностические данные:

Клапаны с цифровой коммуникацией (IO-Link)

• передают информацию о состоянии катушки, количестве циклов, рабочей температуре,
• позволяют дистанционно тестировать открытие/закрытие,
• поддерживают прогнозное обслуживание.

Интеграция с системами SCADA и PLC

• возможен полный контроль циклов и состояний клапана,
• возможность регистрации неисправностей и аномалий.

Клапаны с функцией обнаружения утечек

Интегрированные алгоритмы обнаруживают разницу в давлении и потоке, указывая на микроистоки, прежде чем они станут серьезной проблемой.
