Електромагнітний клапан не працює? Дізнайтеся про причини проблем та способи їх запобігання!

Електромагнітний клапан для зрошення не відкривається? Дізнайтеся причини!

Електроклапани є серцем автоматичних систем зрошення – як у садових установках, так і в промислових застосуваннях: теплицях, логістичних центрах, технологічних установках у харчовій промисловості чи холодильній галузі. Їх несправність – наприклад, відсутність реакції на сигнал – може призвести до серйозних збоїв, втрат врожаю або технологічних простоїв.

З цієї статті ви дізнаєтеся:

• чому електроклапан може не відкриватися,
• як він працює з фізичної та пневматичної точки зору,
• як його діагностувати та ремонтувати,
• які є рекомендації щодо експлуатації для промислових галузей.

Що таке електроклапан і як він працює?

Електроклапан (електромагнітний клапан) — це виконавчий елемент, який за допомогою електромагнітної котушки керує потоком рідини або газу. Він широко використовується в системах зрошення, а також у:

• промисловій автоматиці
• системах HVAC
• пневматичних пристроях
• технологічних лініях.

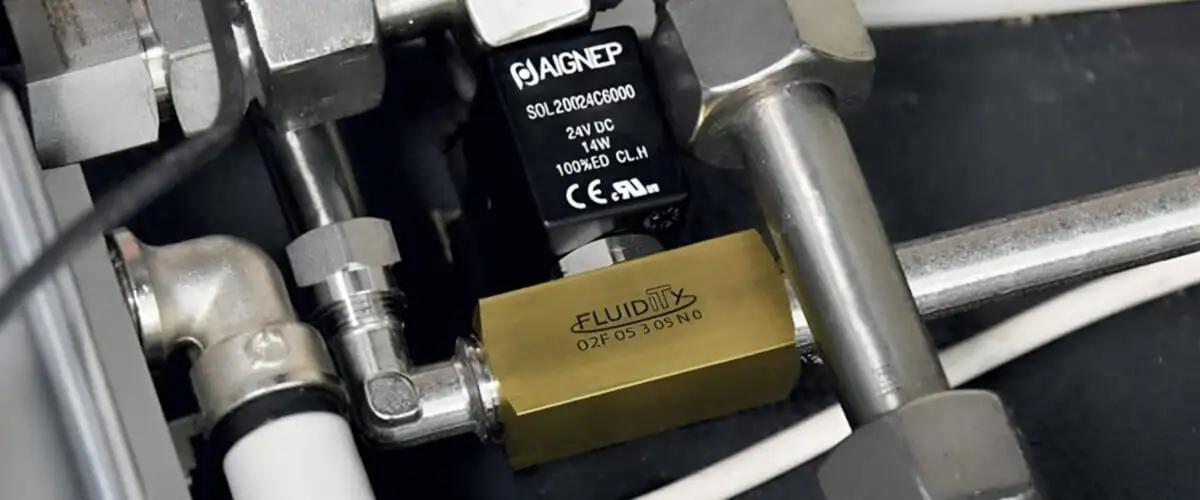

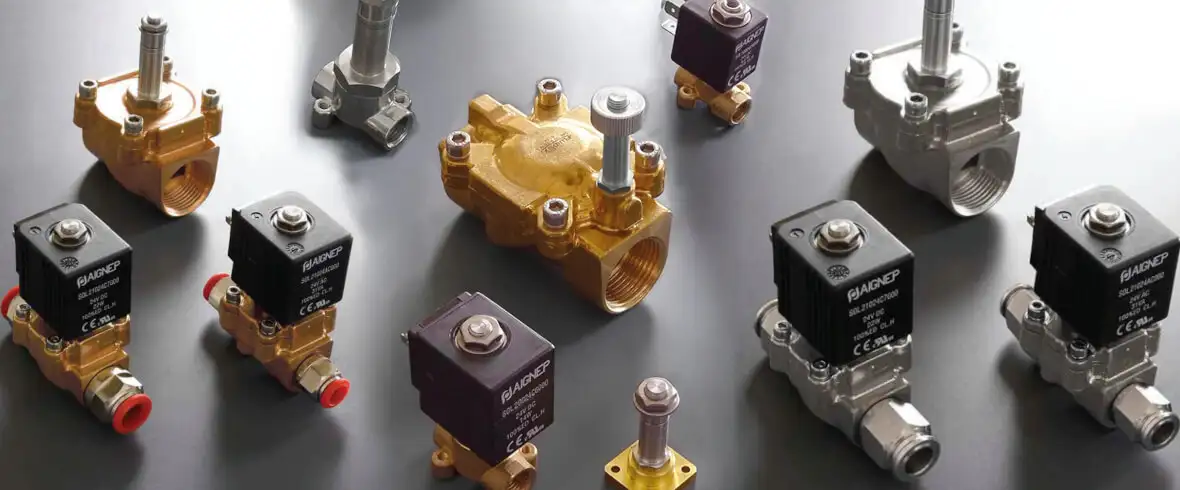

Конструкція електромагнітного клапана:

• корпус з матеріалу, стійкого до впливу середовища (латунь, пластик, нержавіюча сталь),
• електромагнітна котушка,
• рухомий сердечник,
• ущільнення (NBR, EPDM, FKM),
• поворотна пружина,
• приєднувальні патрубки (різьбові або фланцеві).

Принцип дії:

1. При відсутності живлення пружина притискає сердечник до гнізда – клапан закритий (NC).
2. Після подачі напруги котушка генерує магнітне поле – сердечник піднімається, забезпечуючи протікання середовища.
3. Після відключення живлення сердечник повертається – клапан закривається.

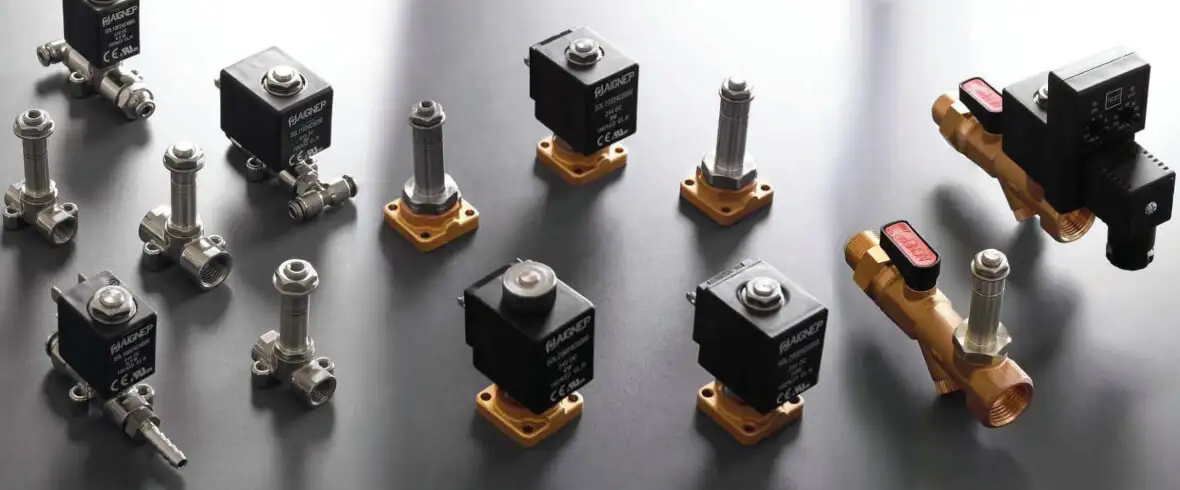

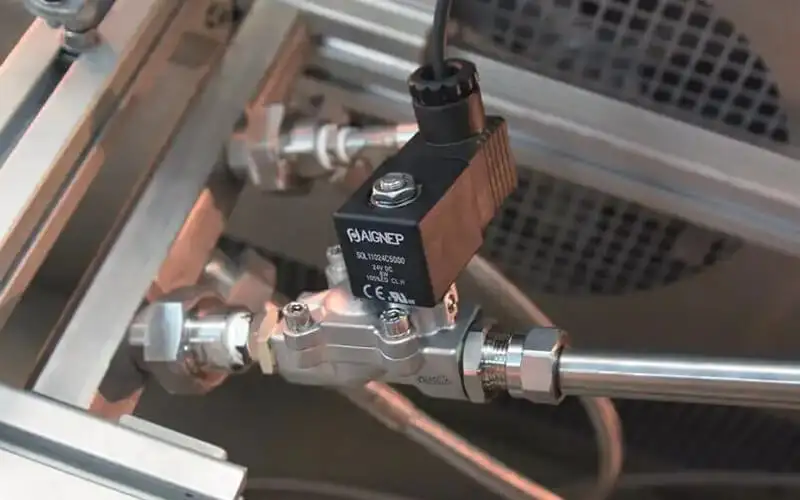

Як провести правильну діагностику електромагнітного клапана?

Регулярний контроль і технічне обслуговування електромагнітних клапанів є запорукою надійної роботи системи. Ось практична 5-крокова діагностична процедура, яку можна застосувати в будь-якій установці:

1. Перевірка живлення

• виміряйте напругу на контактах котушки мультиметром,
• порівняйте з номінальним значенням (зазвичай 24 В постійного струму або 230 В змінного струму)
• перевірте цілісність проводів і наявність керуючого сигналу

2. Вимірювання опору котушки

• котушки з низьким опором (0–3 Ом) можуть бути закорочені,
• опір нескінченний = розрив в обмотці,
• правильні значення: найчастіше 10–40 Ом (перевірте дані виробника).

3. Механічне випробування клапана

• після демонтажу перевірте, чи поршень (сердечник) рухається вільно,
• оцініть стан пружини та ущільнень (чи не набрякли, не тріснули, не деформувалися).

4. Перевірка потоку

• від'єднайте нагнітальний трубопровід і запустіть клапан вручну або електрично,
• відсутність потоку = блокування клапана, механічне пошкодження або неправильне положення монтажу.

5. Аналіз умов роботи

• вхідний тиск – чи відповідає вимогам клапана?
• температура середовища – чи не перевищує межі матеріалів (наприклад, для NBR: макс. ~80 °C)?
• забруднення – чи є в системі засмічення, іржавий осад, пісок?

Електромагнітний клапан не відкривається? Перевірте 10 найпоширеніших причин

1. Відсутність електроживлення

• Котушка не отримує напруги (наприклад, 24 В постійного струму або 230 В змінного струму),
• пошкодження проводів, контактора, контролера або програміста.
• Рішення: виміряйте напругу на роз'ємах котушки; перевірте запобіжники, програму управління, стан живлення.

2. Пошкоджена електромагнітна котушка

• Коротке замикання або розрив в обмотці, перегрів,
• відсутність реакції при подачі напруги.

Діагностика:

• омметром виміряйте опір котушки (типове значення: 10–40 Ом),
• якщо опір = ∞ або 0 – котушка згоріла або закорочена.

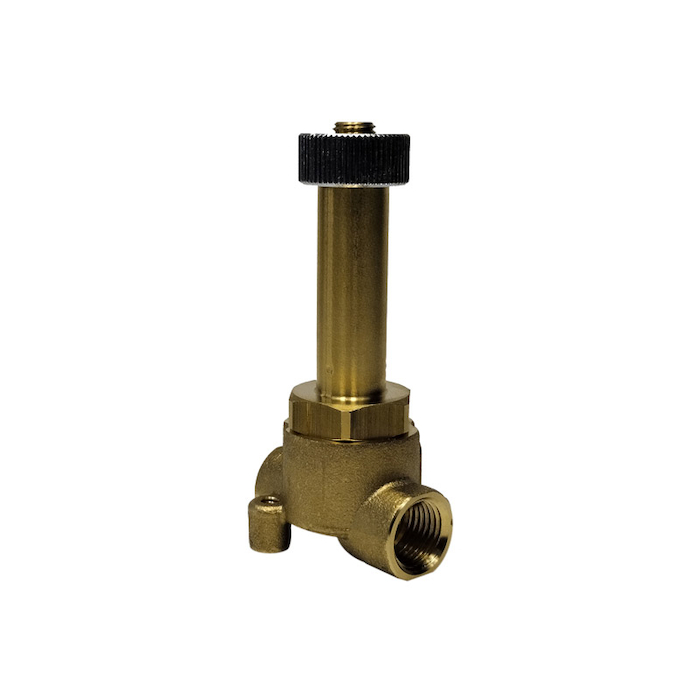

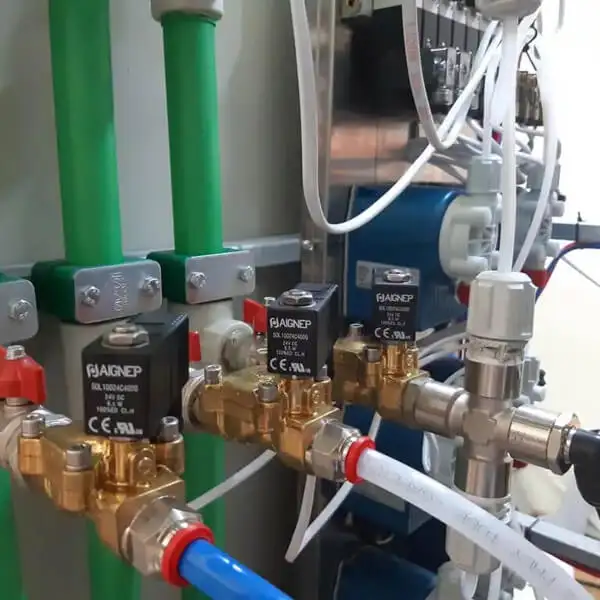

3. Механічне забруднення клапана.

• Тверді частинки з середовища (пісок, каміння, іржавий осад) блокують поршень,
• клапан «стоїть на місці», хоча котушка працює.

Рішення:

• демонтуйте клапан, промийте водою під тиском,
• очистіть рухомий сердечник і гніздо від осаду

4. Занадто низький вхідний тиск

Багато електроклапанів (особливо середньої дії) вимагають мінімального робочого тиску, наприклад 0,3–0,5 бар, щоб працювати належним чином.

Формула для розрахунку сили відкриття:

F = p ⋅ A

де:

• F – сила відкриття,
• p – тиск середовища,
• A – площа отвору.

Занадто низьке p = занадто мале F = клапан не відкриється.

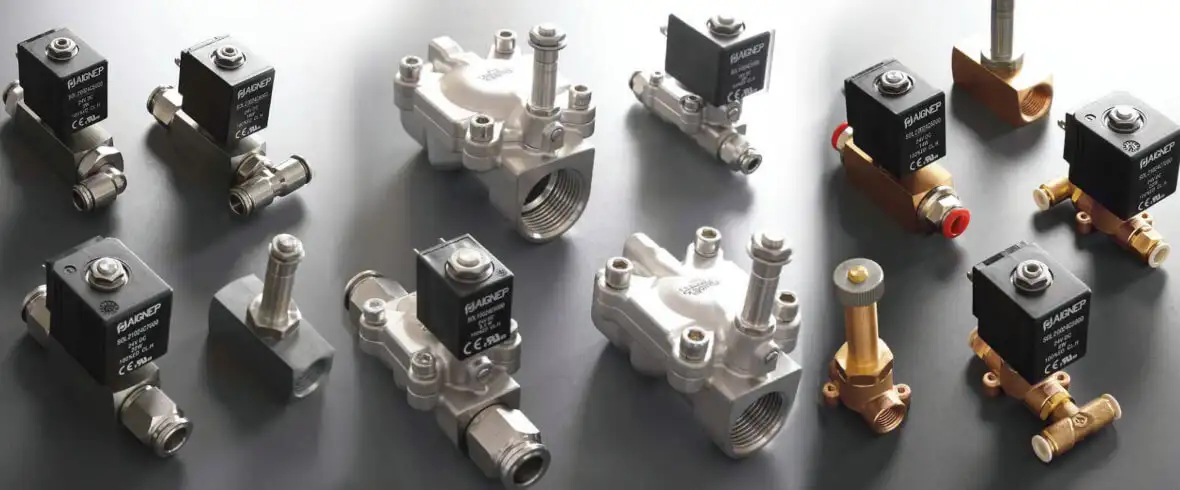

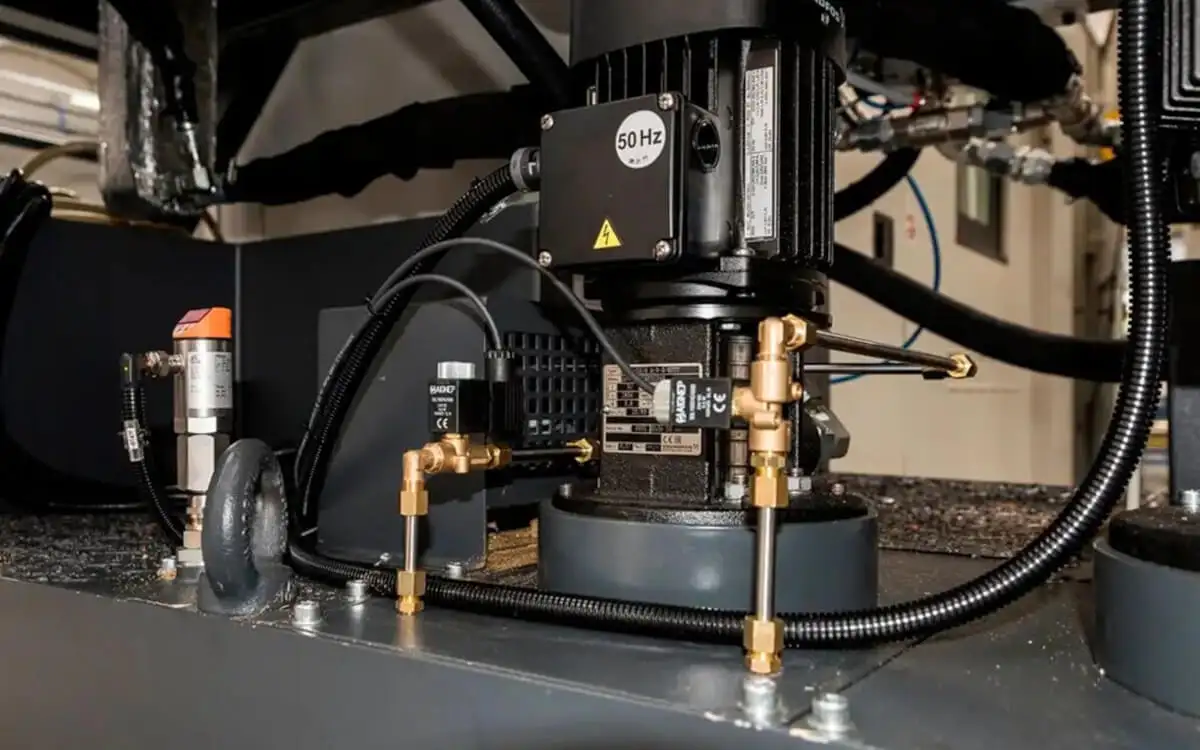

5. Неправильний напрямок потоку

• Клапани мають позначку потоку (стрілка) – зворотний монтаж = відсутність дії,
• клапан може не відкриватися або протікати.

Перевірте: позначки IN/OUT, правильність монтажу відносно напрямку середовища.

6. Заїдання поршня або пружини

• Кородований поршень не рухається,
• заблокована зворотна пружина унеможливлює повне відкриття.

Симптоми: клапан відкривається «на половину» або залишається в проміжному положенні.

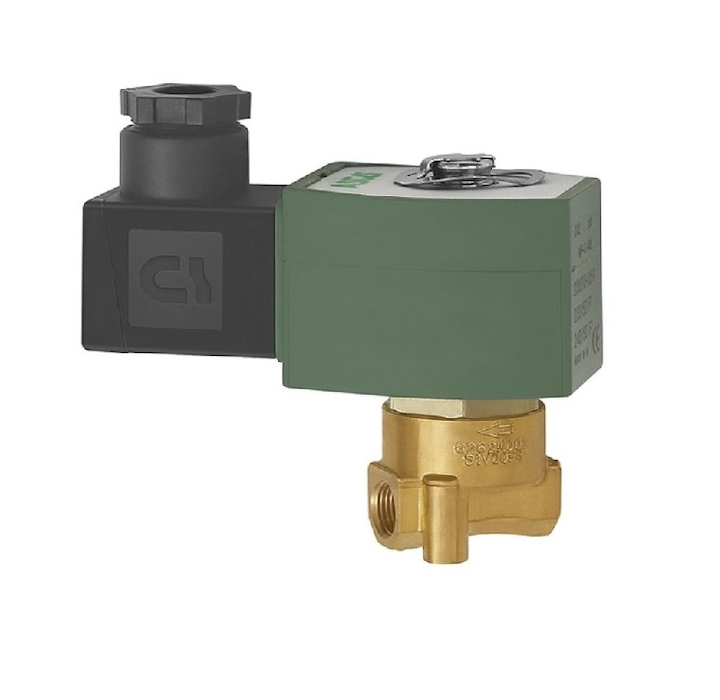

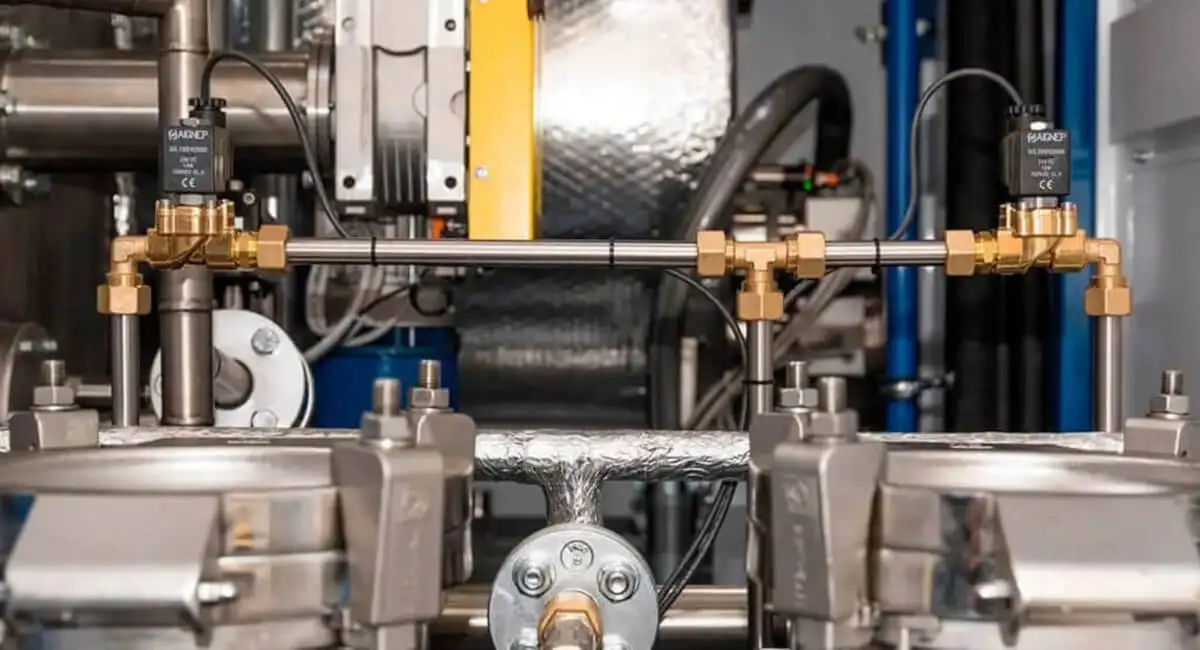

7. Неправильний вибір ущільнювальних матеріалів.

• NBR нестійкий до гарячої води, масел,
• EPDM не підходить для масляних середовищ.

Наслідок: розгерметизація або заїдання клапана – котушка не може рухати шток.

8. Занадто велика різниця тисків (Δp)

• Клапани не відкриваються при занадто високому тиску за клапаном (так званий «зворотний тиск»).

Рішення: використовуйте клапани з функцією підтримки відкриття або клапани прямої дії.

9. Неправильна напруга живлення

• Котушка 230 В, підключена до 24 В – не працює,
• котушка 24 В, підключена до 230 В – згорить.

Завжди перевіряйте номінальну напругу котушки.

10. Пошкоджена електронна система управління (наприклад, PLC, програматор)

• Логічна помилка, перенапруга, перерваний сигнал від датчика – клапан не отримує команди.

Електроклапани в промислових застосуваннях – зрошення, але не тільки!

Хоча сторонній людині ці клапани асоціюються переважно з садом, електроклапани також застосовуються в:

Системах зрошення в сільському господарстві та садівництві

• керування зонами зрошення,
• інтеграція з датчиками вологості та погодними датчиками.

Харчовій та хімічній промисловості

• дозування технологічних рідин,
• миття та ополіскування CIP.

Холодильній техніці та кондиціонуванні

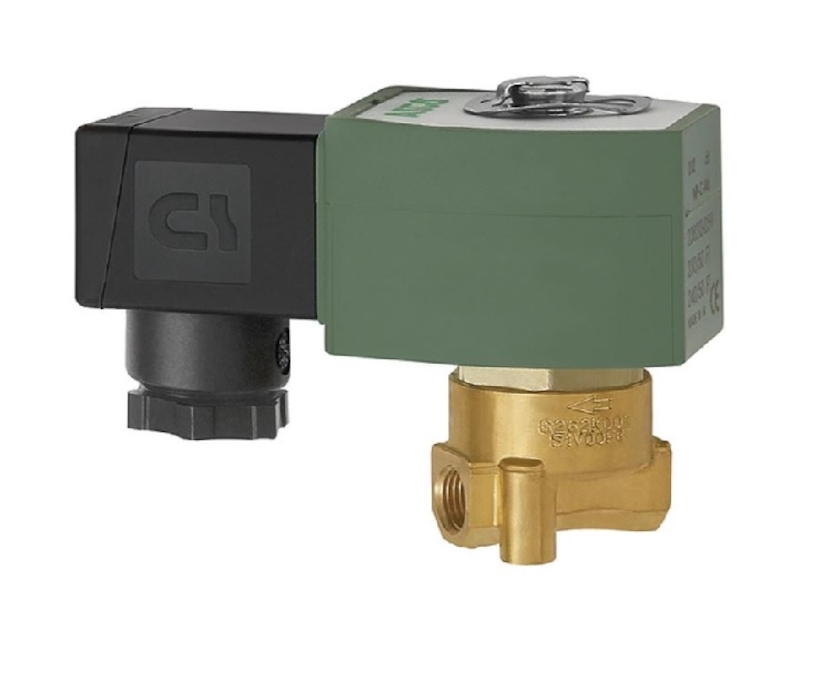

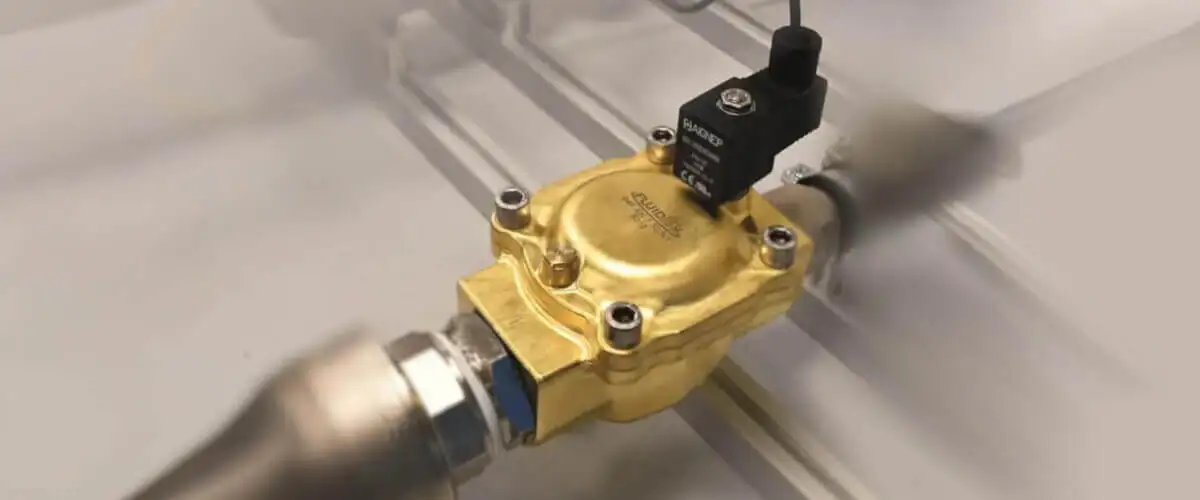

• клапани для розморожування, льодової води, гліколю.

Виробничих лініях

• системи ополіскування, очищення, подачі охолоджуючої рідини.

Як продовжити термін служби електромагнітних клапанів?

У промислових застосуваннях (наприклад, мийні лінії, станції очищення, охолодження) електромагнітні клапани можуть працювати навіть у режимі 24/7, виконуючи десятки тисяч перемикань на місяць. Ось правила, що збільшують їхню довговічність:

1. Фільтрація середовища

• Використовуйте попередні (механічні) фільтри, щоб затримати забруднення, які можуть пошкодити ущільнення і заблокувати рух серцевини.

2. Правильний вибір матеріалів

• для питної води: EPDM, латунь, нержавіюча сталь,
• для брудної води: FKM (Viton), PVDF,
• для хімічних речовин: перевірте відповідність карті хімічної стійкості.

3. Випробування тиску та потоку

• Встановіть датчики тиску та витратоміри для виявлення:
• збільшення диференціального тиску (Δp) – може означати засмічення,
• відсутність потоку при відкритому клапані – пошкодження або помилка управління.

4. Моніторинг часу реакції

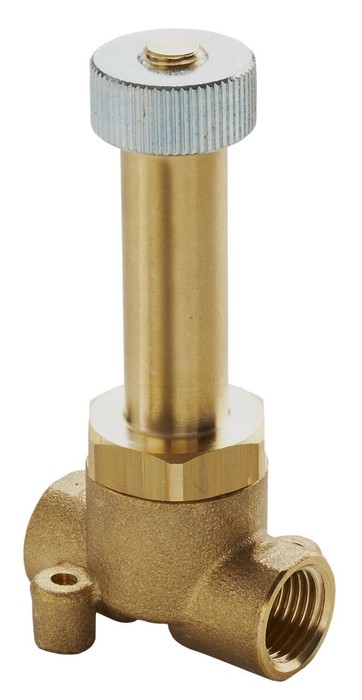

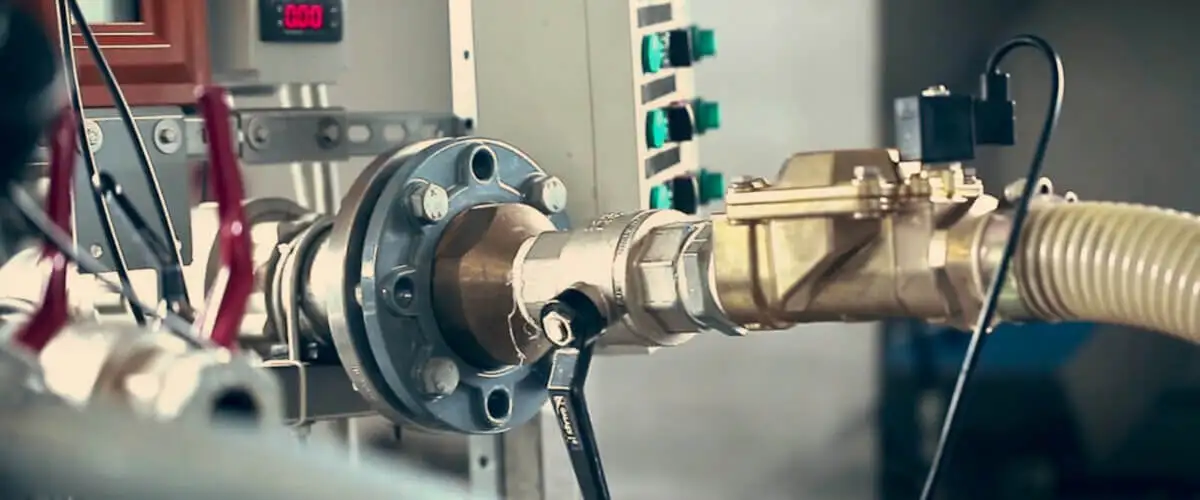

Занадто повільне відкриття/закриття може свідчити про зношення або забруднення. Автоматичні системи можуть вимірювати час реакції електромагнітного клапана.

Рішення з функцією самодіагностики – майбутнє клапанів?

Все більше виробників, у тому числі Festo, впроваджують інтелектуальні електроклапани, які не тільки виконують своє завдання, але й передають діагностичні дані:

Клапани з цифровою комунікацією (IO-Link)

• передають інформацію про стан котушки, кількість циклів, робочу температуру,
• дозволяють дистанційно тестувати відкриття/закриття,
• підтримують прогнозне технічне обслуговування.

Інтеграція з системами SCADA і PLC

• можливий повний контроль циклів і станів клапана,
• можливість реєстрації несправностей і аномалій.

Клапани з функцією виявлення витоків

Інтегровані алгоритми виявляють різницю в тиску та потоці, вказуючи на мікровитоки, перш ніж вони стануть серйозною проблемою.
