Выбор крепления газового привода шаг за шагом

Крепление газовой пружины – как выбрать?

На примере крепежа под шаровым шарниром продемонстрируем, как измерить крепление газовой пружины, чтобы не ошибиться при выборе этого компонента. Полученный результат поможет нам в конфигурации крепления к нашему заменителю газового цилиндра.

Правильный выбор крепежа для газовых пружин зависит от нескольких ключевых факторов, среди которых: форма элемента, необходимая сила для подъема и удержание его в положении, а также условия окружающей среды, такие как влажность, температура и вибрации.

Чтобы гарантировать правильный выбор крепежа для газовой пружины, рекомендуется ее точное измерение.

Ознакомьтесь с действиями, которые нужно выполнить. В мини-руководстве мы покажем вам, как это сделать шаг за шагом. В конце концов вы найдете наше видеопособие.

Как правильно подобрать заменитель газового привода? Смотрите наше руководство!

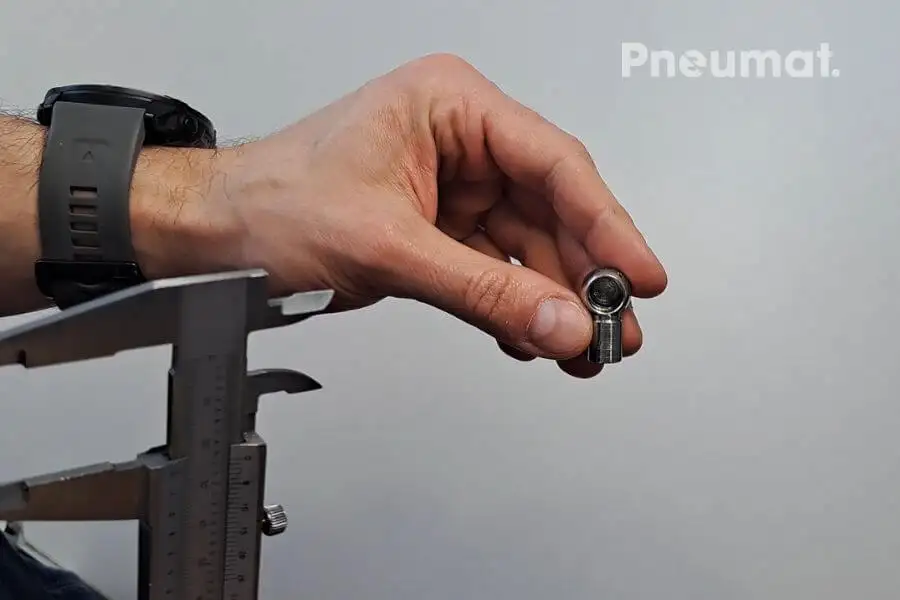

Измерение размеров металлического крепления наконечника для газовой пружины амортизатора с помощью штангенциркуля

Шаг первый – диаметр крепежного гнезда

Для этого мы используем штангенциркуль. Вставьте более короткие губки штангенциркуля внутрь крепежного гнезда. Полученный результат в следующем измерении составляет 10 мм. Это позволит нам подобрать подходящий штифт с шаром.

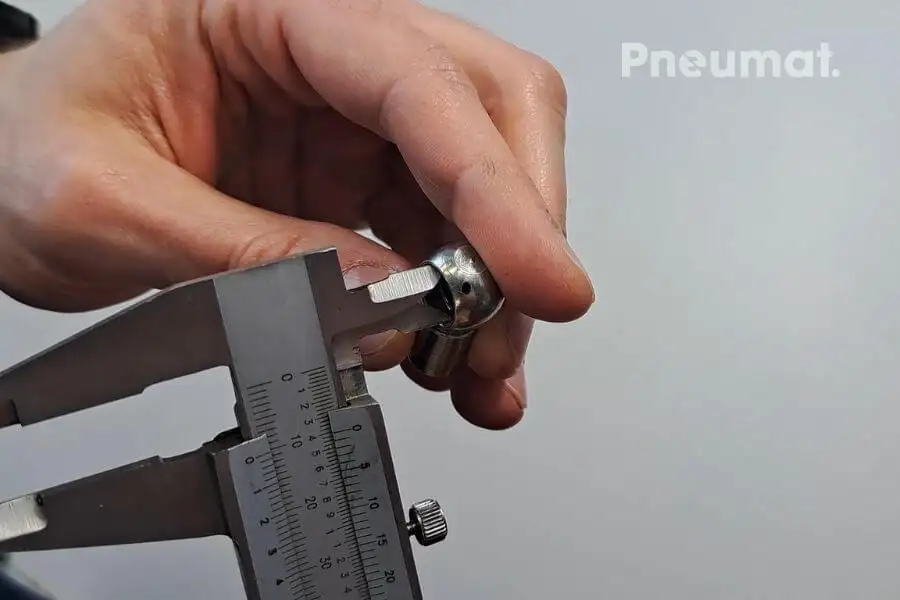

Измерение внутреннего диаметра гнезда шарового шарнира крепления газовой пружины с помощью коротких губок штангенциркуля. Результат измерения 10 мм

Шаг второй – рабочая длина крепления пружины

Как это правильно? Используйте для этого более короткие губки штангенциркуля. Одну из них разместите на основе крепежа, вторую приложите к верхнему внутреннему краю крепежа. Наш результат – 25 мм. На этом операция не заканчивается.

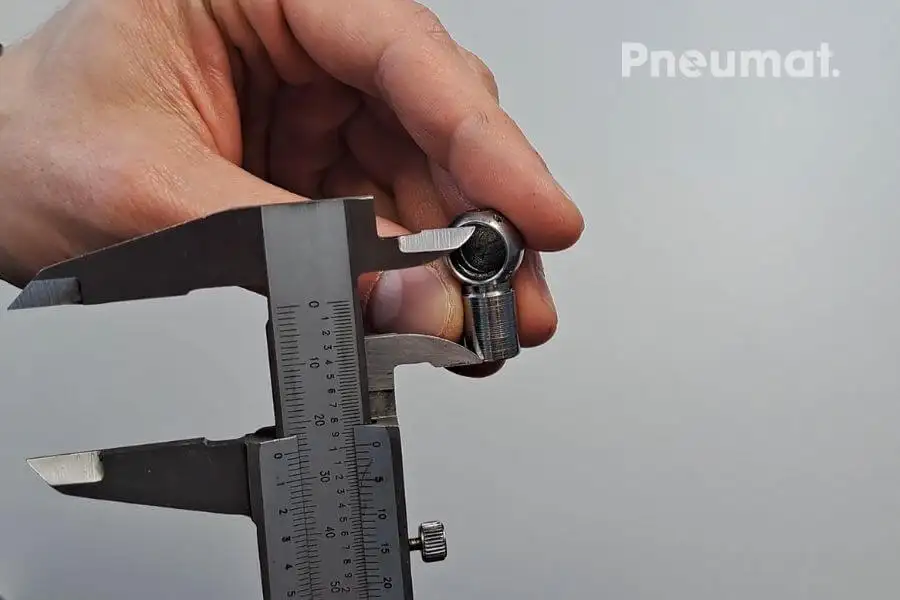

Вимірювання довжини металевого кріплення наконечника для газової пружини за допомогою коротких губок штангенциркуля. Виміряна довжина становить 25 мм

Чтобы определить рабочую длину крепления газовой пружины от полученного измерения, то есть 25 мм, следует отнять половину внутреннего диаметра гнезда. В нашем случае внутренний диаметр составляет 10 мм. Простая арифметика подсказывает, что диаметр крепежа газовой пружины составляет 20 мм. (25 мм – 5 мм).

Шаг третий – измерение монтажной резьбы газовой пружины

В этой операции мы снова используем более короткие губки штангенциркуля. Резьба M6 – это параметр, который мы получили в данном случае. Следует отметить, что при меньших диаметрах может возникнуть проблема с размещением губок штангенциркуля внутри гнезда.

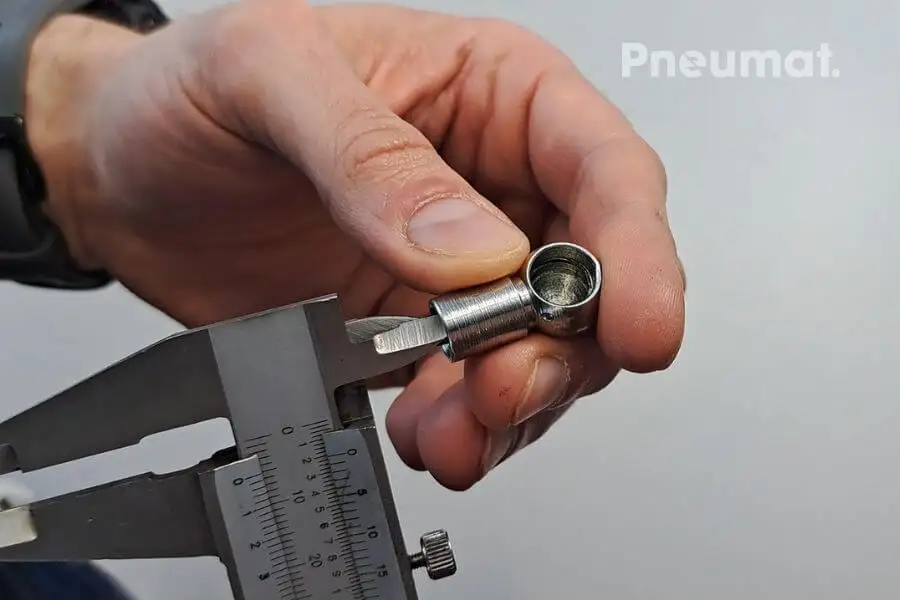

Измерение внутренней резьбы в металлическом креплении газовой пружины с помощью коротких губок штангенциркуля

Шаг четвертый – величина силы газовой пружины

Когда нам нужна длина крепления газовой пружины? Если у нас мало места для монтажа газовой пружины или рабочая зона ограничена, то такой параметр будет ценным дополнением на этапе конфигурации крепления к газовому приводу.

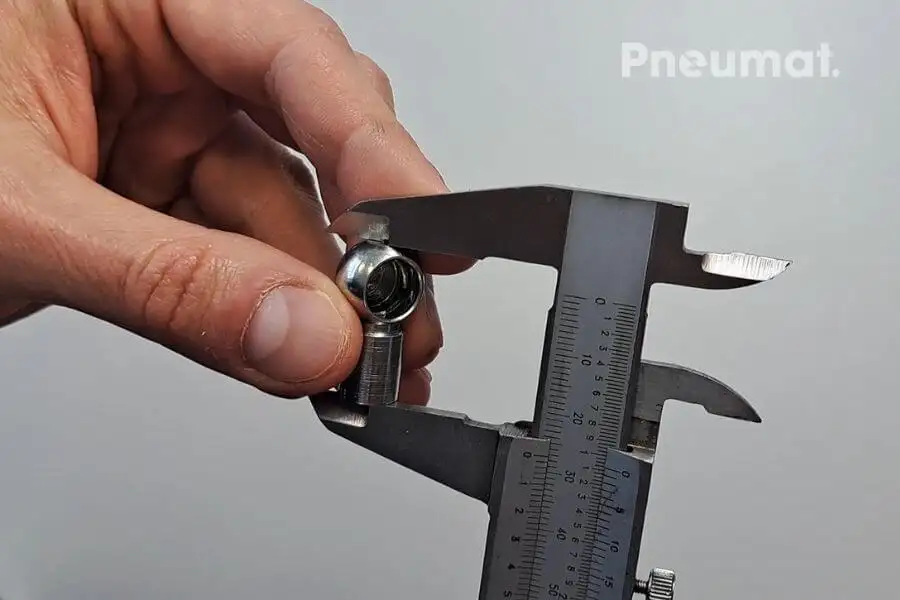

Измерение общей длины шарового шарнира наконечника газовой пружины с помощью штангенциркуля для определения размеров в ограниченном пространстве
