Вибір кріплення газового приводу крок за кроком

Кріплення газової пружини - як вибрати?

На прикладі кріпильного гнізда під кульовим шарніром продемонструємо, як виміряти кріплення газової пружини, щоб не помилитися при виборі цього компонента. Отриманий результат допоможе нам у конфігурації кріплення до нашого замінника газового циліндра.

Правильний вибір кріплення для газових пружин залежить від декількох ключових факторів, серед яких: форма елемента, необхідна сила для підйому та утримання його в положенні, а також умови навколишнього середовища, такі як вологість, температура та вібрації.

Щоб гарантувати правильний вибір кріплення для газової пружини, рекомендується її точне вимірювання.

Ознайомтеся з діями, які необхідно виконати. У міні-посібнику ми покажемо вам, як це зробити крок за кроком. В кінці ви знайдете наш відеопосібник.

Як правильно підібрати замінник газового приводу? Дивіться наш посібник!

Крок перший – діаметр кріпильного гнізда

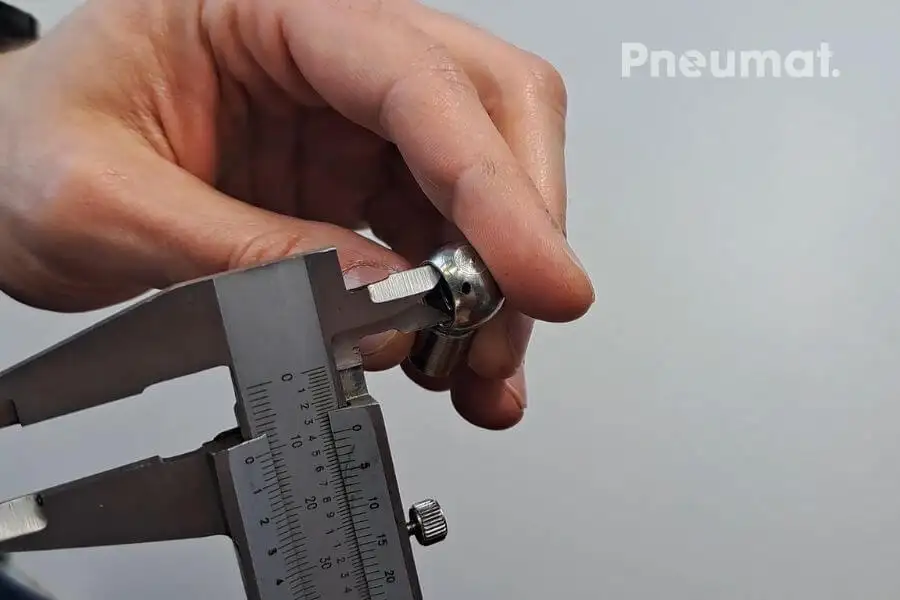

Для цього ми використаємо штангенциркуль. Вставте коротші губки штангенциркуля всередину кріпильного гнізда. Отриманий результат у наведеному нижче вимірі становить 10 мм. Це дозволить нам підібрати відповідний штифт з кулею.

Крок другий – робоча довжина кріплення пружини

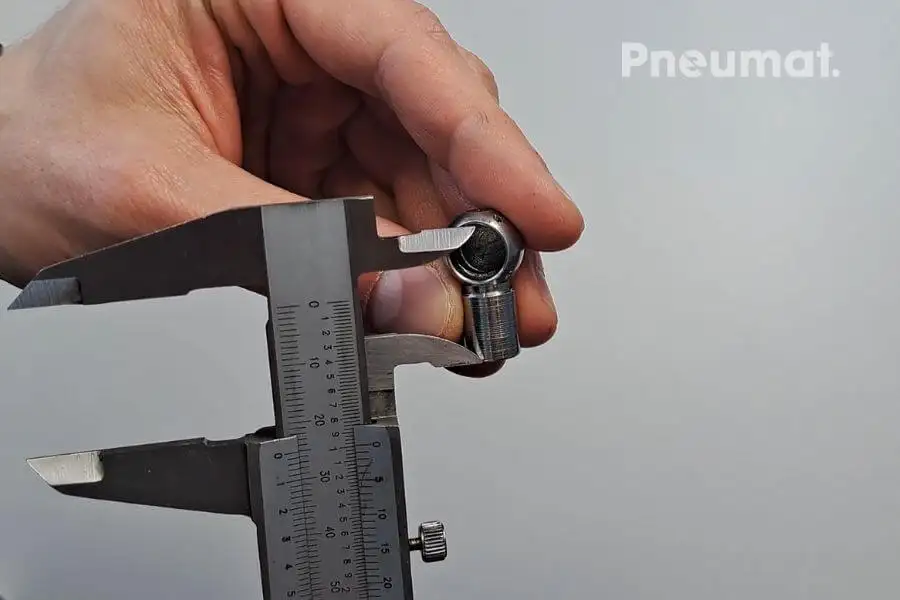

Як це зробити правильно? Використовуйте для цього коротші губки штангенциркуля. Одну з них розмістіть на основі кріплення, другу прикладіть до верхнього внутрішнього краю кріплення. Наш результат – 25 мм. На цьому вся операція не закінчується.

Щоб визначити робочу довжину кріплення газової пружини, від отриманого виміру, тобто 25 мм, слід відняти половину внутрішнього діаметра гнізда. У нашому випадку внутрішній діаметр становить 10 мм. Проста арифметика підказує, що діаметр кріплення газової пружини становить 20 мм. (25 мм – 5 мм).

Крок третій – вимірювання монтажної різьби газової пружини

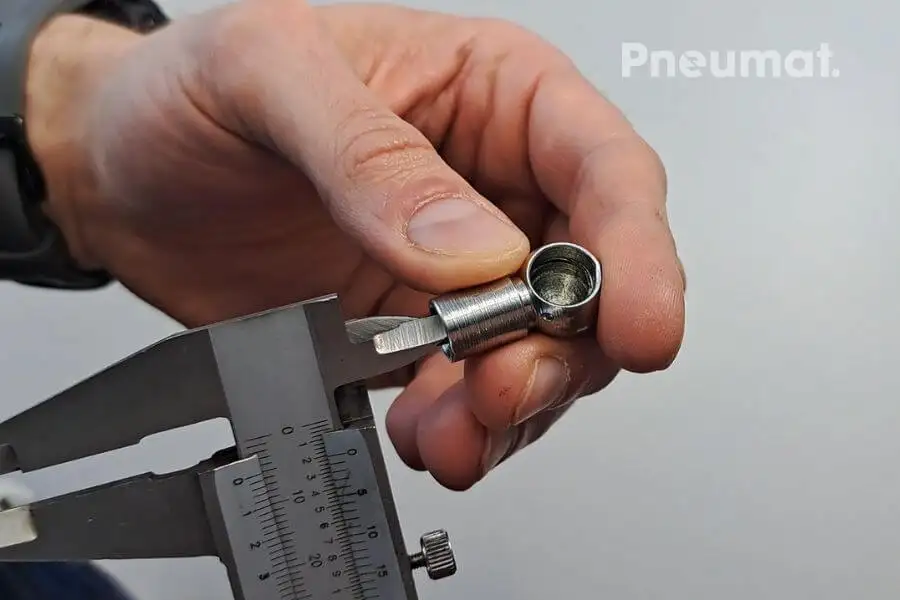

У цій операції ми знову використаємо коротші губки штангенциркуля. Різьба M6 – це параметр, який ми отримали в даному випадку. Варто зазначити, що при менших діаметрах може виникнути проблема з розміщенням губок штангенциркуля всередині гнізда.

Крок четвертий - величина сили газової пружини

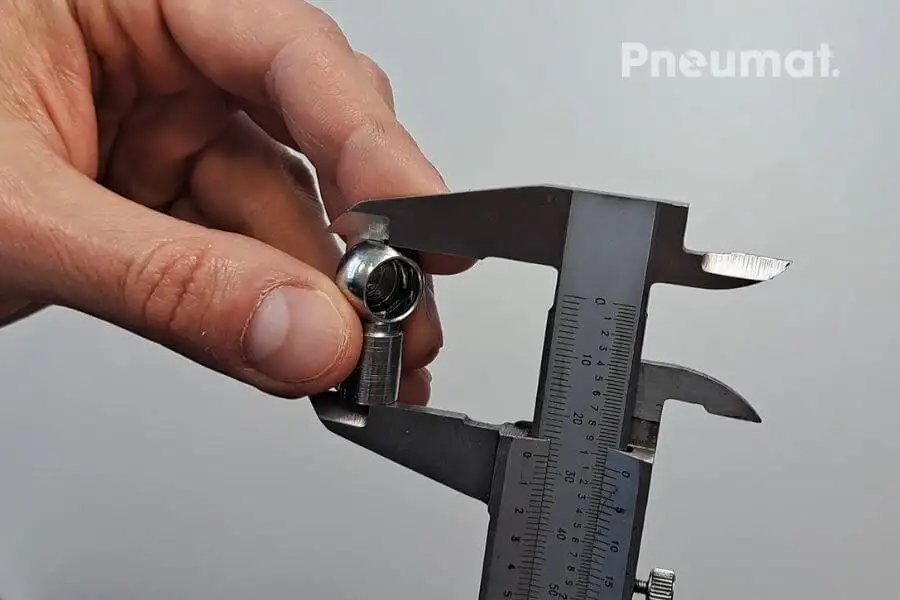

Коли нам потрібна довжина кріплення газової пружини? Якщо у нас мало місця для монтажу газової пружини або робоча зона обмежена, такий параметр буде цінним доповненням на етапі конфігурації кріплення до газового приводу.

Крок п'ятий – правильний вибір і замовлення кріплення онлайн

Які параметри ми отримали в результаті вимірювання? Вони допоможуть нам вибрати варіант кріплення для нашої газової пружини.

• Діаметр гнізда кріплення – 10 мм.
• Робоча довжина кріплення пружини – 20 мм.
• Монтажний різьблення – M6.

Якщо вам потрібна допомога у виборі газових пружин для вашого застосування - зв'яжіться з нами!
