Что такое стандарт Fieldbus?
Содержание
Fieldbus против Modbus/Ethernet/HART/Profibus.
Fieldbus в контексте пневматики и предложения компании Festo.
Преимущества использования Fieldbus в промышленности.
Примеры применения Fieldbus в разных отраслях промышленности.
Fieldbus против Modbus/Ethernet/HART/Profibus
Что такое эталон Fieldbus?
Fieldbus – это семейство коммуникационных протоколов, обеспечивающих обмен данными между полевыми устройствами (например, датчиками, клапанами, приводами) и системами управления в рамках одного или нескольких промышленных процессов. Fieldbus является основой промышленной автоматизации, позволяя интегрировать устройства и управлять ими более эффективно, чем традиционные решения, основанные на точечном кабельном соединении.
Стандарт Fieldbus разработан для уменьшения сложности кабельного соединения и обеспечения одновременной передачи технологических данных, диагностических данных и управляющих сигналов. В настоящее время он широко используется в таких отраслях как химическая, нефтехимическая, фармацевтическая, пищевая и энергетическая промышленность.
Fieldbus в контексте пневматики и предложения компании Festo
В области пневматики системы управления на основе Fieldbus обеспечивают точный контроль клапанов, приводов и датчиков в питаемых сжатым воздухом системах. Компания Festo, как лидер в области промышленной автоматики, предлагает комплексные решения, интегрированные с технологией Fieldbus, такие как:

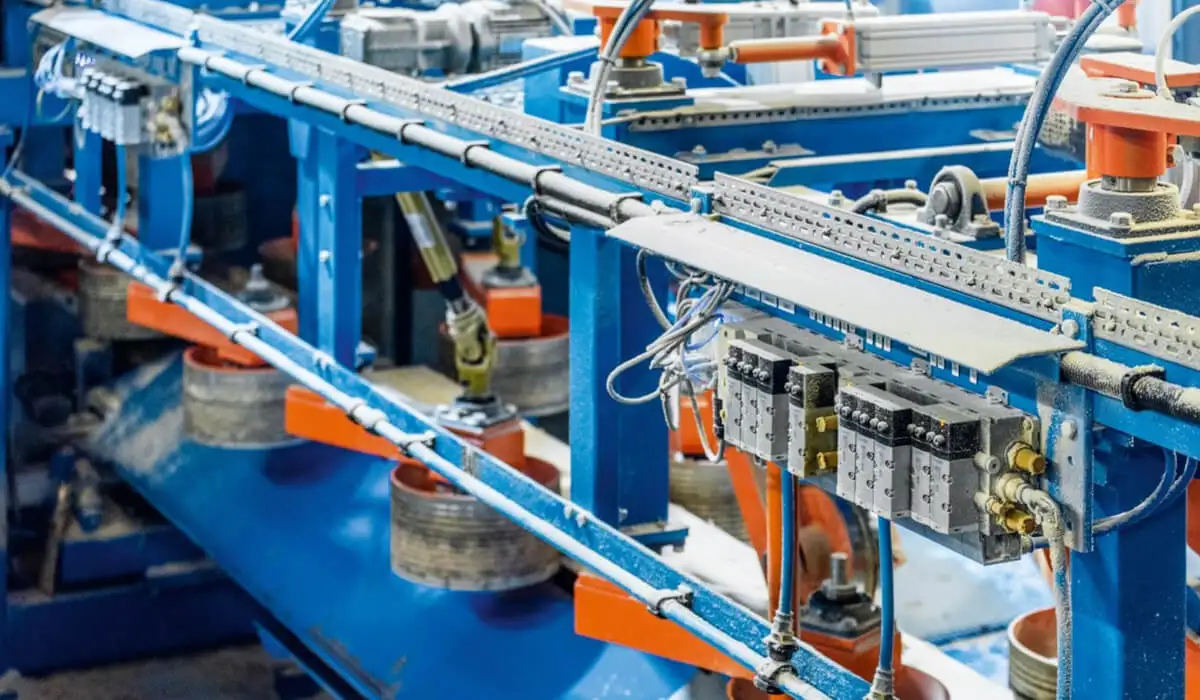

- Модули пневматических распределителей с возможностью подключения к сети Fieldbus.

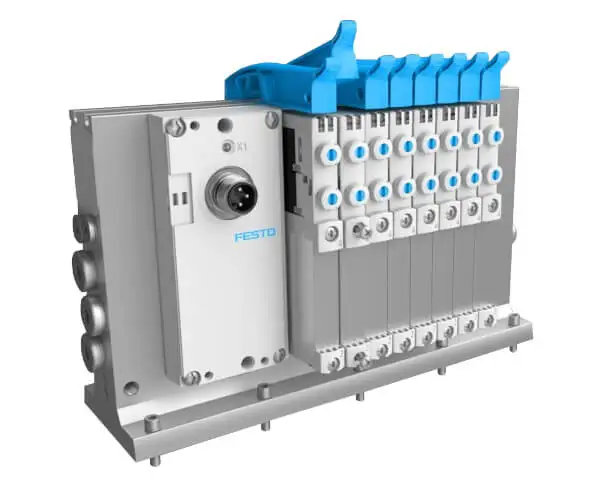

- Интеллектуальные клапанные острова типа CPX, поддерживающие разные протоколы Fieldbus.
- Пропорциональные клапаны, позволяющие динамически регулировать расход и давление.
Festo поставляет устройства, совместимые со многими стандартами Fieldbus, позволяющими легко интегрировать их в существующие системы автоматизации.
Fieldbus против Modbus
Modbus – один из старейших протоколов связи, используемых в промышленной автоматике. Разработанный в 70-х годах XX века Modbus является простым протоколом, основанным на архитектуре «мастер-рабы». Он широко используется в системах SCADA и DCS для передачи данных между контроллерами PLC и периферийными устройствами.
Сравнение:
- Архитектура - Fieldbus более совершенным, предлагая многоточечную топологию и возможность передавать больший объем данных одновременно. Modbus ограничен простыми топологиями.
- Скорость и пропускная способность – Fieldbus превосходит Modbus по скорости передачи данных и способности обслуживать многие устройства в режиме реального времени.
- Диагностика – Fieldbus предоставляет подробные диагностические данные с полевых устройств, что невозможно в Modbus без дополнительных функций.
Fieldbus против Ethernet
Ethernet – это сетевая технология, которая широко используется в промышленности благодаря высокой пропускной способности и гибкости. В промышленной автоматизации Ethernet существует во многих вариантах, таких как EtherNet/IP, PROFINET или EtherCAT.
Сравнение:
- Скорость передачи данных – Ethernet предлагает значительно более высокую пропускную способность (от 100 Мбит/с до 1 Гбит/с), тогда как Fieldbus обычно работает со скоростью до 1 Мбит/с.
- Диапазон – Fieldbus лучше подходит для применений с большим диапазоном (до нескольких сотен метров), тогда как Ethernet требует дополнительных коммутаторов или усилителей для больших расстояний.
- Детерминированность – Fieldbus более детерминирован, что означает, что он гарантирует постоянные времена отклика, что является ключевым в системах реального времени.
Fieldbus против HART
HART (Highway Addressable Remote Transducer) – это протокол связи, который используется в основном в технологических приборах, таких как датчики давления или расходомеры.
Сравнение:
- Объем данных – Fieldbus позволяет передавать значительно больший объем данных в реальном времени по сравнению с HART, ограничивающимся в основном аналоговой передачей с цифровым наложением.
- Топология – Fieldbus поддерживает более сложные сети с большим количеством устройств, тогда как HART обычно используется в точечных соединениях.
- Совместимость – HART является более популярным в технологических приложениях, но Fieldbus предлагает большие возможности интеграции в современные системы автоматизации.
Fieldbus против PROFIBUS
PROFIBUS (Process Field Bus) – один из самых известных стандартов Fieldbus, разработанный компанией Siemens. Он используется как в технологических, так и дискретных приложениях.
Сравнение:
- Стандарты - PROFIBUS включает различные варианты, такие как PROFIBUS DP (для дискретной автоматики) и PROFIBUS PA (для технологической автоматики), тогда как Fieldbus является более универсальным.
- Скорость – PROFIBUS предлагает скорость передачи до 12 Мбит/с, что делает его быстрее многих традиционных протоколов Fieldbus.
- Сложность – Fieldbus является более гибким с точки зрения конфигурации сети и возможности адаптации к разным требованиям.
Преимущества использования Fieldbus в промышленности
- Сокращение кабельной сети – один кабель для передачи данных и питания.
- Диагностика в режиме реального времени – позволяет контролировать состояние оборудования и предусматривать неисправности.
- Детерминированная коммуникация – гарантирует постоянное время отклика, что является ключевым в системах реального времени.
- Простая интеграция – поддержка различных устройств и протоколов в одной сети.
Fieldbus в предложении Festo
Компания Festo предлагает широкий ассортимент продукции, совместимой с технологией Fieldbus:

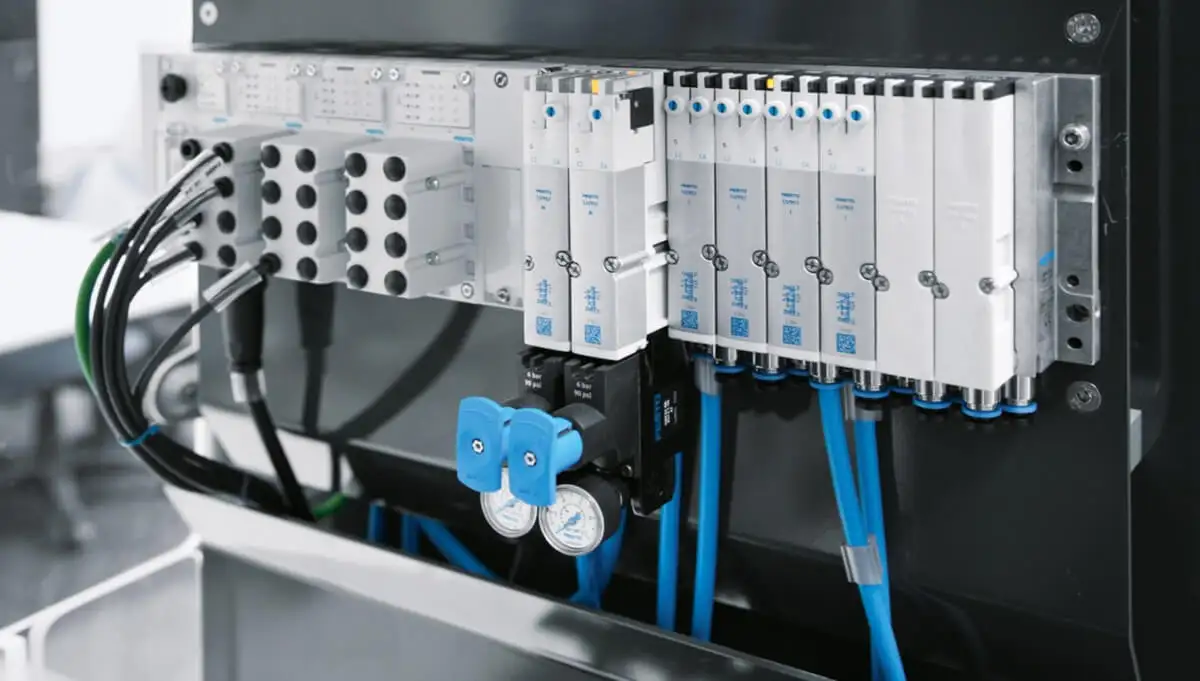

- Клапанный островов CPX – позволяет легко подключить клапаны и пневматические приводы к сети Fieldbus.
- Диагностические модули – позволяют контролировать состояние оборудования в режиме реального времени.
- Пневматические контроллеры – интегрированные с Fieldbus, обеспечивающие динамическое управление пневматическими системами.
Благодаря передовым решениям Festo внедрение Fieldbus в пневматические системы становится простым, эффективным и адаптированным к требованиям современных промышленных применений.
Примеры применения Fieldbus в разных отраслях промышленности

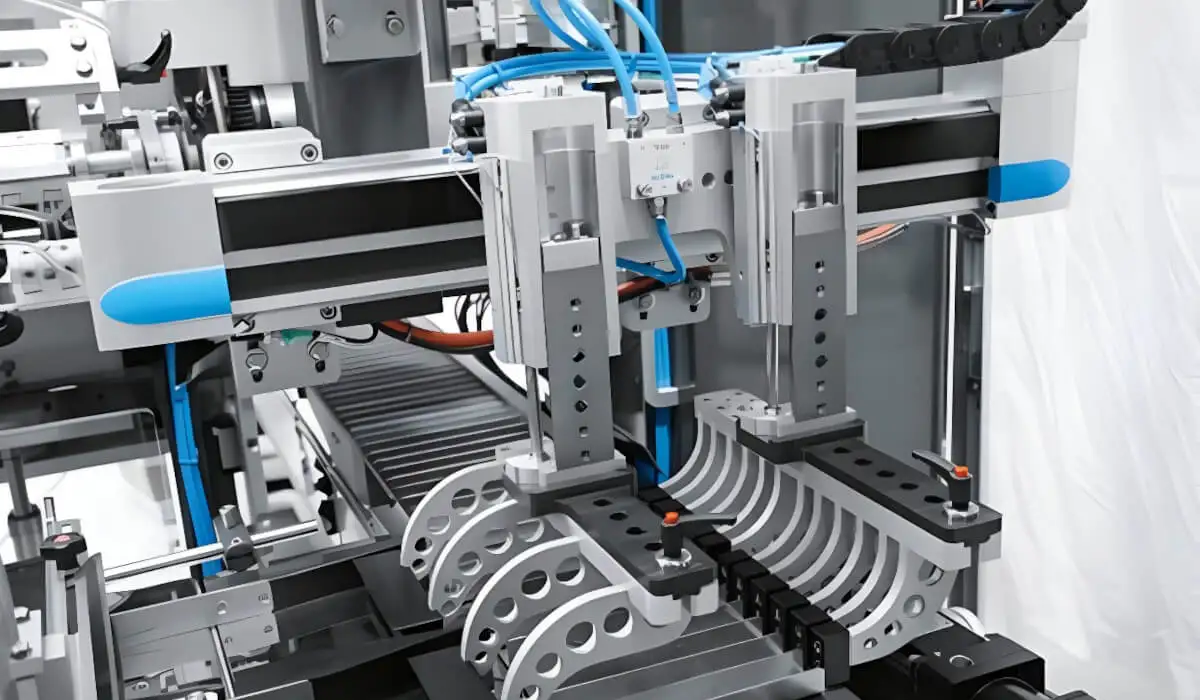

1. Автомобильная промышленность
- контроль автоматизированных сборочных линий
- синхронизация работы промышленных роботов
- мониторинг состояния пневматических инструментов и пропорциональных клапанов

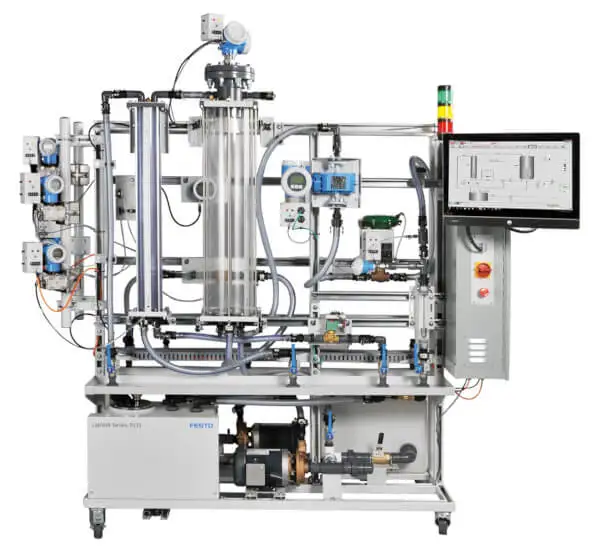

2. Пищевая промышленность
- управление упаковочными и разливными линиями
- автоматическая мойка технологического оборудования (CIP) с использованием диагностики Fieldbus
- точный контроль потока в системах транспортировки сырья

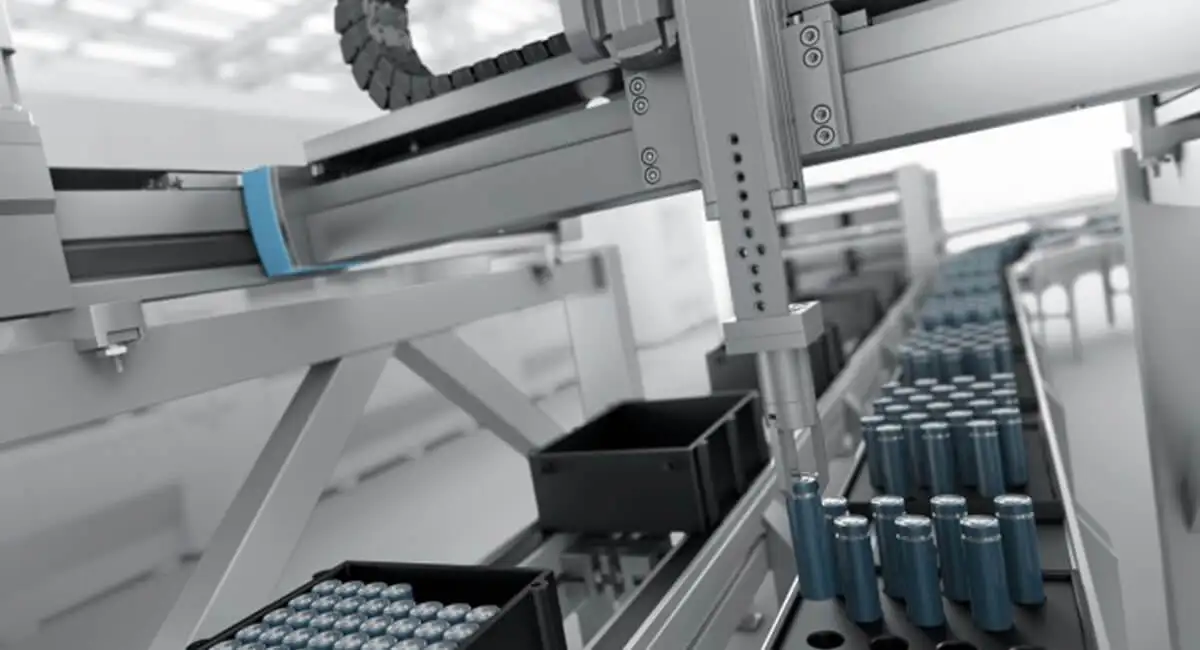

3. Химическая промышленность
- интеграция технологических клапанов с системами SCADA
- диагностика датчиков давления и температуры в режиме реального времени
- безопасная коммуникация во взрывоопасных зонах (ATEX)
