Що таке стандарт Fieldbus?
Зміст
Fieldbus проти Modbus / Ethernet / HART / Profibus.
Fieldbus в контексті пневматики та пропозиції компанії Festo.
Переваги використання Fieldbus в промисловості
Приклади застосування Fieldbus у різних галузях промисловості
Fieldbus проти Modbus / Ethernet / HART / Profibus
Що таке стандарт Fieldbus?
Fieldbus — це сімейство комунікаційних протоколів, які забезпечують обмін даними між польовими пристроями (наприклад, датчиками, клапанами, приводами) та системами управління в рамках одного або декількох промислових процесів. Fieldbus є основою промислової автоматизації, дозволяючи інтегрувати пристрої та керувати ними більш ефективно, ніж у традиційних рішеннях, заснованих на точковому кабельному з'єднанні.
Стандарт Fieldbus був розроблений для зменшення складності кабельного з'єднання та забезпечення одночасної передачі технологічних даних, діагностичних даних та керуючих сигналів. В даний час він широко використовується в таких галузях, як хімічна, нафтохімічна, фармацевтична, харчова та енергетична промисловість.
Fieldbus в контексті пневматики та пропозиції компанії Festo
У галузі пневматики системи управління на основі Fieldbus забезпечують точний контроль клапанів, приводів та датчиків у системах, що живляться стисненим повітрям. Компанія Festo, як лідер у галузі промислової автоматики, пропонує комплексні рішення, інтегровані з технологією Fieldbus, такі як:

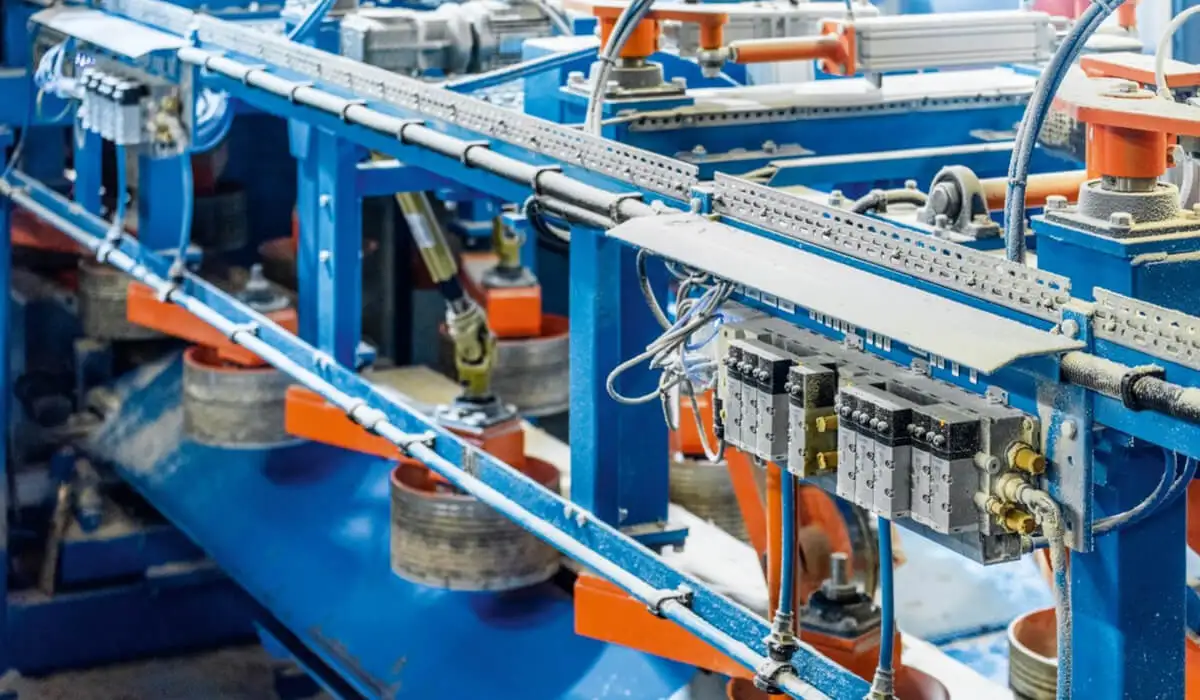

- Модулі пневматичних розподільників з можливістю підключення до мережі Fieldbus.

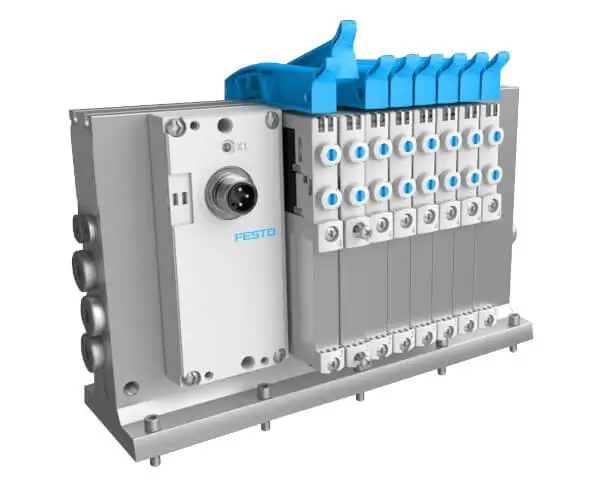

- Інтелектуальні клапанні острови типу CPX, які підтримують різні протоколи Fieldbus.
- Пропорційні клапани, які дозволяють динамічно регулювати витрату і тиск.
Festo постачає пристрої, сумісні з багатьма стандартами Fieldbus, що дозволяє легко інтегрувати їх в існуючі системи автоматизації.
Fieldbus проти Modbus
Modbus — один із найстаріших протоколів зв'язку, що використовуються в промисловій автоматиці. Розроблений у 70-х роках XX століття, Modbus є простим протоколом, заснованим на архітектурі «майстер-раби». Він широко використовується в системах SCADA і DCS для передачі даних між контролерами PLC і периферійними пристроями.
Порівняння:
- Архітектура - Fieldbus є більш досконалим, пропонуючи багатоточкову топологію та можливість передавати більший обсяг даних одночасно. Modbus обмежений простими топологіями.
- Швидкість і пропускна здатність - Fieldbus перевершує Modbus за швидкістю передачі даних і здатністю обслуговувати багато пристроїв у режимі реального часу.
- Діагностика - Fieldbus надає детальні діагностичні дані з польових пристроїв, що неможливо в Modbus без додаткових функцій.
Fieldbus проти Ethernet
Ethernet - це мережева технологія, яка широко використовується в промисловості завдяки високій пропускній здатності та гнучкості. У промисловій автоматизації Ethernet існує в багатьох варіантах, таких як EtherNet/IP, PROFINET або EtherCAT.
Порівняння:
- Швидкість передачі даних - Ethernet пропонує значно вищу пропускну здатність (від 100 Мбіт/с до 1 Гбіт/с), тоді як Fieldbus зазвичай працює зі швидкістю до 1 Мбіт/с.
- Діапазон - Fieldbus краще підходить для застосувань з великим діапазоном (до декількох сотень метрів), тоді як Ethernet вимагає додаткових комутаторів або підсилювачів для більших відстаней.
- Детермінованість - Fieldbus є більш детермінованим, що означає, що він гарантує постійні часи відгуку, що є ключовим у системах реального часу.
Fieldbus проти HART
HART (Highway Addressable Remote Transducer) - це протокол зв'язку, який використовується в основному в технологічних приладах, таких як датчики тиску або витратоміри.
Порівняння:
- Обсяг даних - Fieldbus дозволяє передавати значно більший обсяг даних у реальному часі в порівнянні з HART, який обмежується в основному аналоговою передачею з цифровим накладенням.
- Топологія - Fieldbus підтримує більш складні мережі з великою кількістю пристроїв, тоді як HART зазвичай використовується в точкових з'єднаннях.
- Сумісність - HART є більш популярним у технологічних додатках, але Fieldbus пропонує більші можливості інтеграції в сучасні системи автоматизації.
Fieldbus проти PROFIBUS
PROFIBUS (Process Field Bus) - один з найвідоміших стандартів Fieldbus, розроблений компанією Siemens. Він використовується як у технологічних, так і в дискретних додатках.
Порівняння:
- Стандарти - PROFIBUS охоплює різні варіанти, такі як PROFIBUS DP (для дискретної автоматики) і PROFIBUS PA (для технологічної автоматики), тоді як Fieldbus є більш універсальним.
- Швидкість - PROFIBUS пропонує швидкість передачі до 12 Мбіт/с, що робить його швидшим за багато традиційних протоколів Fieldbus.
- Складність - Fieldbus є більш гнучким з точки зору конфігурації мережі та можливості адаптації до різних вимог.
Переваги використання Fieldbus в промисловості
- Скорочення кабельної мережі - один кабель для передачі даних і живлення.
- Діагностика в режимі реального часу - дозволяє контролювати стан обладнання і передбачати несправності.
- Детермінована комунікація - гарантує постійний час відгуку, що є ключовим у системах реального часу.
- Проста інтеграція - підтримка різних пристроїв і протоколів в одній мережі.
Fieldbus в пропозиції Festo
Компанія Festo пропонує широкий асортимент продукції, сумісної з технологією Fieldbus:

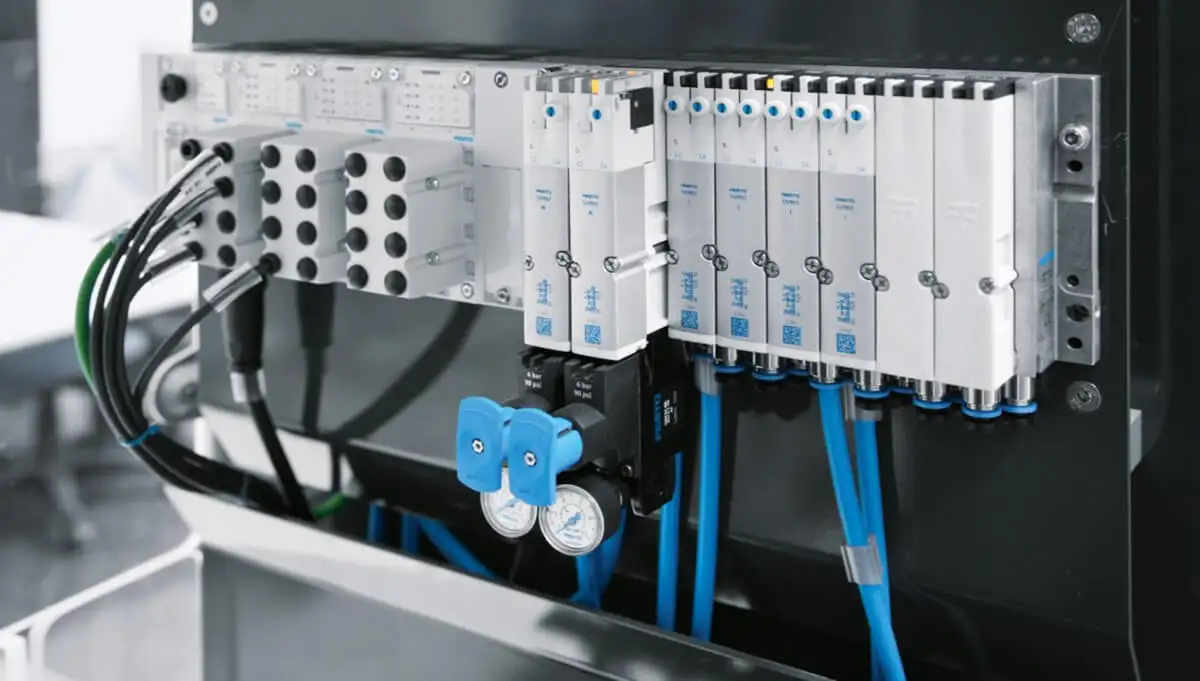

- Клапанний острів CPX - дозволяє легко підключити клапани та пневматичні приводи до мережі Fieldbus.
- Діагностичні модулі - дозволяють контролювати стан обладнання в режимі реального часу.
- Пневматичні контролери - інтегровані з Fieldbus, забезпечують динамічне управління пневматичними системами.
Завдяки передовим рішенням Festo, впровадження Fieldbus в пневматичні системи стає простим, ефективним і адаптованим до вимог сучасних промислових застосувань.
Приклади застосування Fieldbus у різних галузях промисловості

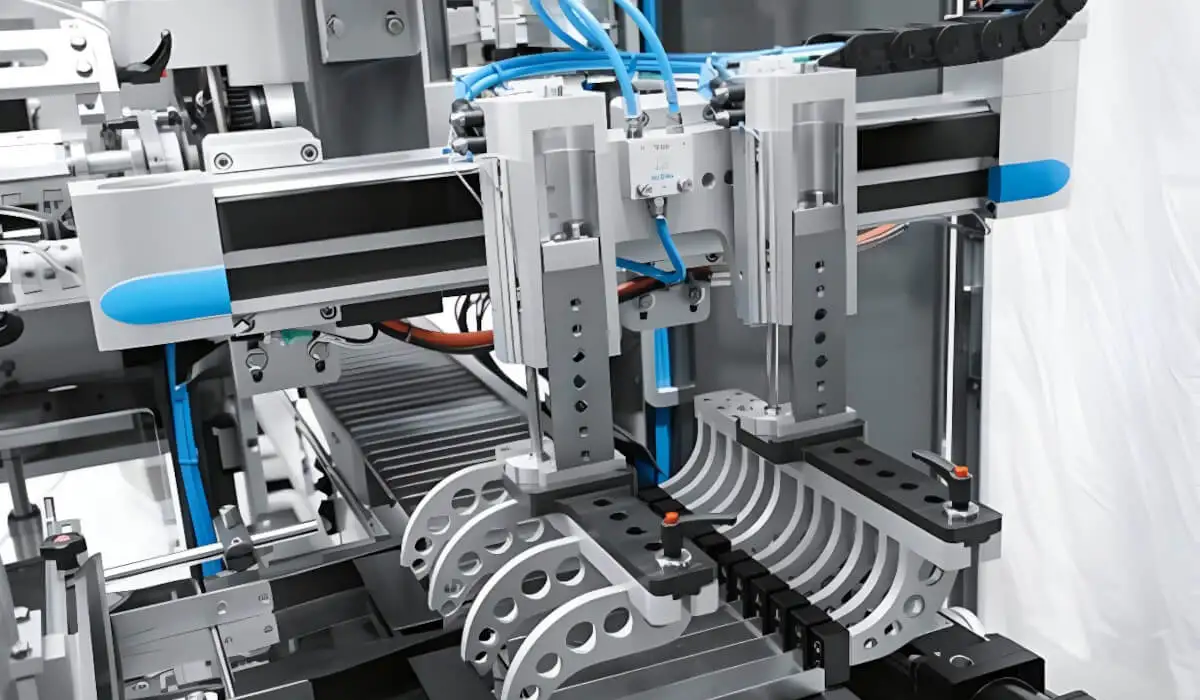

1. Автомобільна промисловість
- контроль автоматизованих складальних ліній
- синхронізація роботи промислових роботів
- моніторинг стану пневматичних інструментів і пропорційних клапанів
2. Харчова промисловість
- керування пакувальними та розливними лініями
- автоматичне миття технологічного обладнання (CIP) з використанням діагностики Fieldbus
- точний контроль потоку в системах транспортування сировини

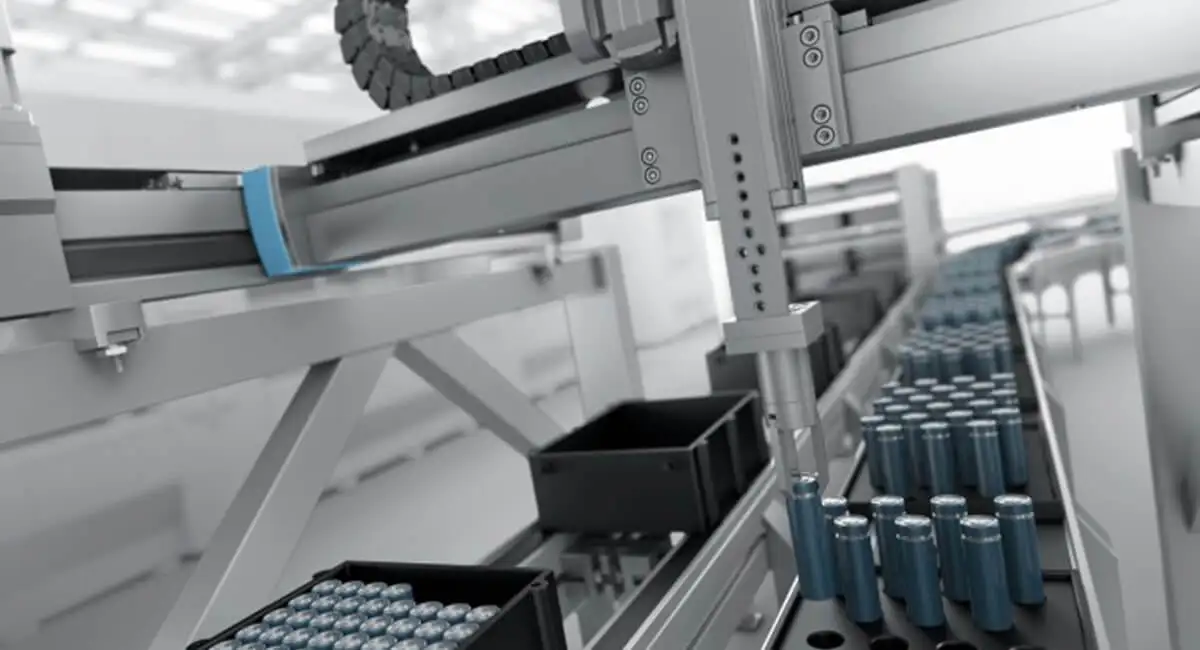

3. Хімічна промисловість
- інтеграція технологічних клапанів із системами SCADA
- діагностика датчиків тиску та температури в режимі реального часу
- безпечна комунікація у вибухонебезпечних зонах (ATEX)
