Использование эжекторов на практике!

Примеры применения вакуумных эжекторных насосов

Вакуумные эжекторные насосы (общеизвестные как эжекторы, Vacuum, Venturi) часто используются во многих отраслях промышленности. Их простая конструкция, небольшой вес, короткое время реакции, низкая цена (по сравнению с электрическими насосами) и отсутствие необходимости в обслуживании делают их привлекательными для производителей оборудования.

В вакуумной системе эжектор выполняет функцию разрежения генератора. Он питается сжатым воздухом. Разжижение поступает к присоскам/присоскам, поднимающим данную деталь. В момент откладывания детали происходит отключение сжатого воздуха, система автоматически стравливается, а деталь отрывается от присосок.

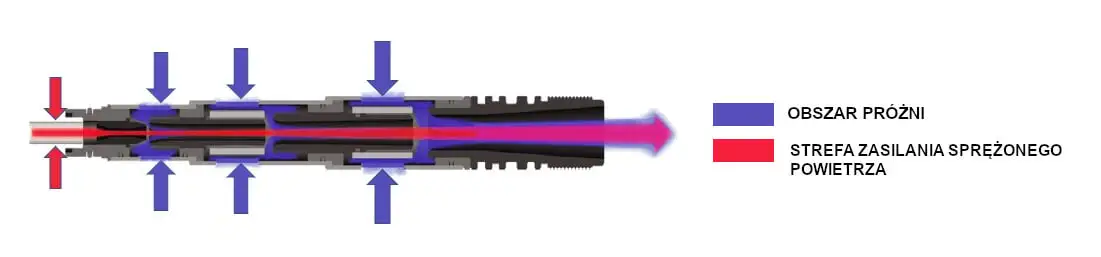

Схематическое изображение работы эжекторного вакуумного насоса: красные стрелки показывают подачу сжатого воздуха, синие – образование области вакуума.

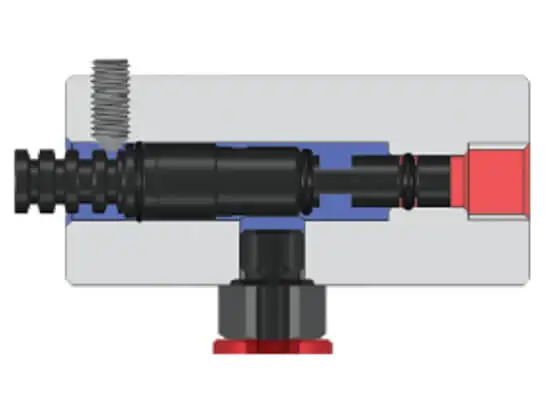

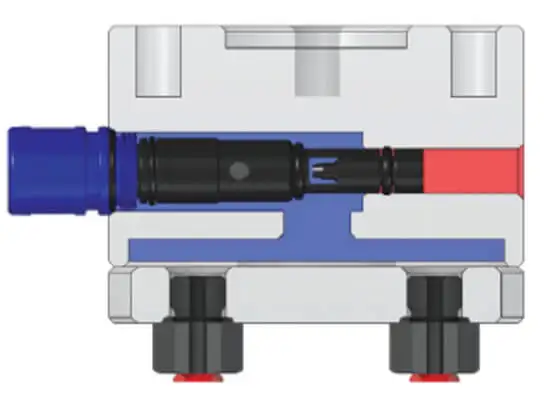

Разрезное изображение вакуумного эжектора VTEC micro: показана внутренняя конструкция с каналами подачи воздуха и образования вакуума.

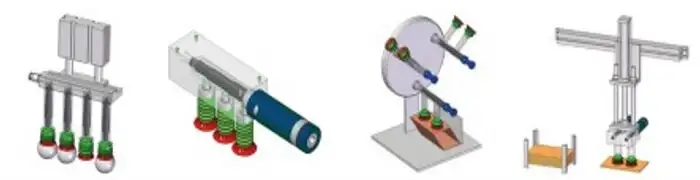

Схематические примеры применения эжекторных вакуумных насосов в промышленной автоматизации для подъёма и перемещения предметов.

Приложения, связанные с перемещением деталей с места А в место Б («pick and place»), являются хорошим примером работы вакуумной системы. Работы с головкой, на конце которой находятся присоски, могут выполнять один рабочий цикл даже в секунду. В этом случае перемещаемые детали обычно небольшие и легкие (например, небольшие упаковки). Вакуумная система может быть централизованной – одна помпа, например, на несколько присосок или децентрализованной, где каждая присоска имеет свой генератор. Такое решение можно увидеть на примере вакуумных матов VGRIP.

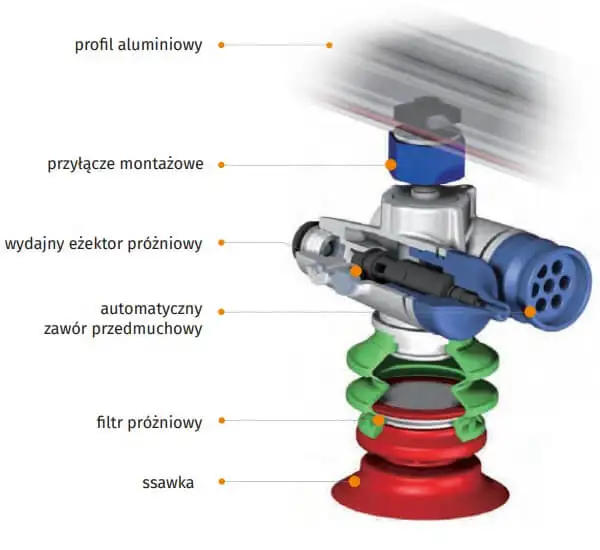

Схематическое изображение конструкции вакуумного захвата Magic Gripper с указанием основных компонентов: алюминиевый профиль, монтажное соединение, эжектор, автоматический клапан продувки, вакуумный фильтр и присоска.

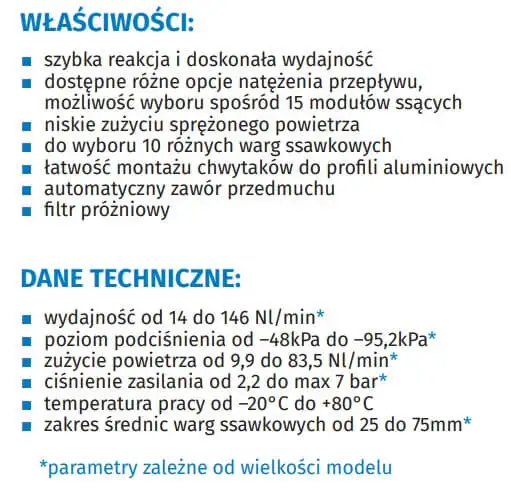

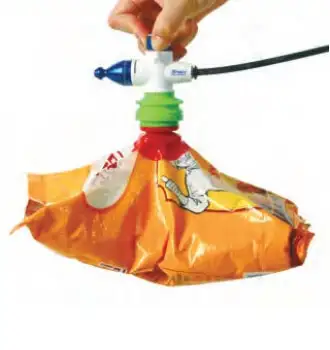

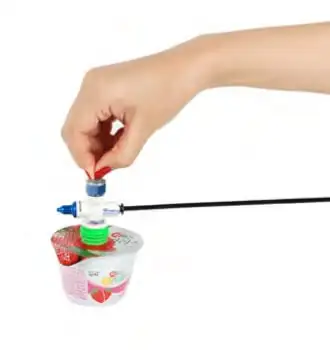

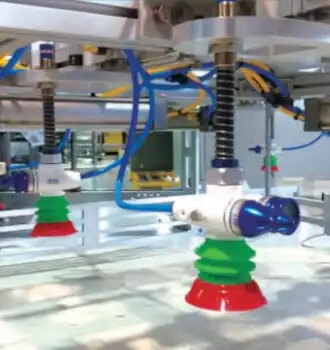

Вакуумный захват с присоской удерживает мягкую пищевую упаковку, демонстрируя возможность безопасной транспортировки продуктов. Вакуумные захваты Magic Gripper в работе на автоматизированной линии, оснащённые присосками и подключёнными пневматическими шлангами. Эжекторный вакуумный насос с присоской удерживает пластиковую пищевую упаковку, демонстрируя применение в транспортировке продуктов.

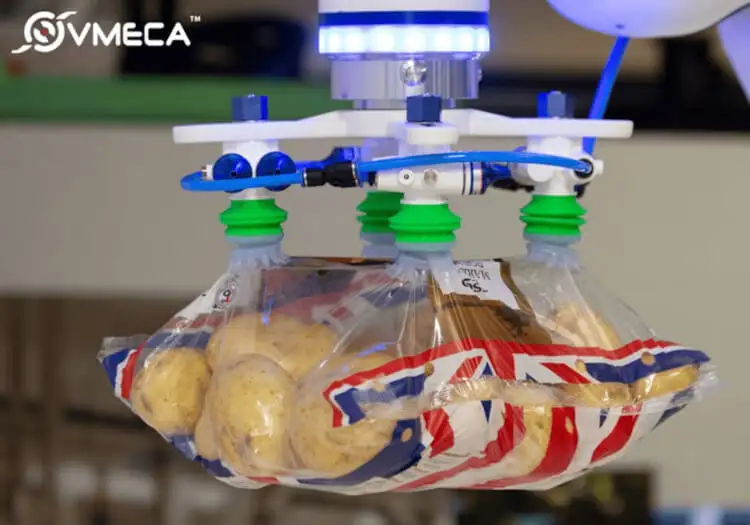

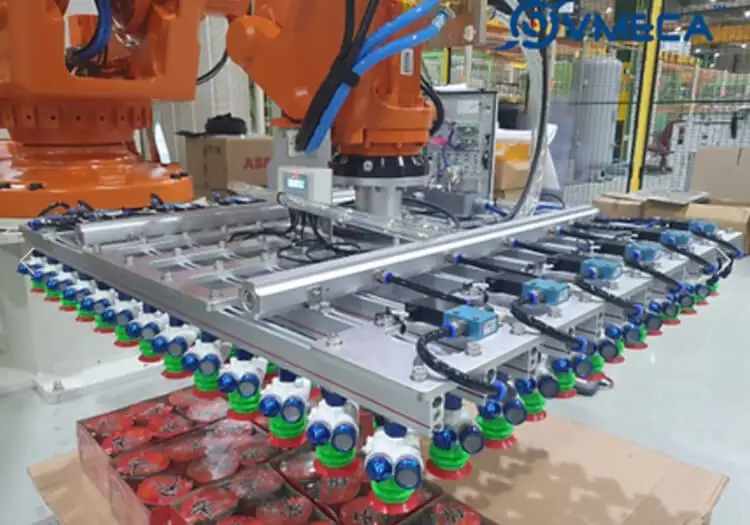

Вакуумная система с несколькими присосками поднимает пакет с булочками, демонстрируя транспортировку пищевых продуктов с помощью эжекторных насосов. Промышленный робот с крупным вакуумным захватом переносит несколько собранных упаковок одновременно на производственной линии.

На практике эжекторы применяются как для небольших захватов – в электронной промышленности, пищевой промышленности (перемещение шоколадных конфет, яиц, банок, упаковок с конечными продуктами), так и для больших вакуумных захватов – перемещение упакованных картонных коробок, батарей, телевизоров, досок, гофрированного листа; вплоть до больших захватов для переноски несколькихсоткилограммовых стеклянных плит или листов металла.

Эжекторы могут создавать вакуум внутри присоски, которая присасывается к нестандартным поверхностям, не покрывая всю поверхность присоски, например, паллеты или трубы.

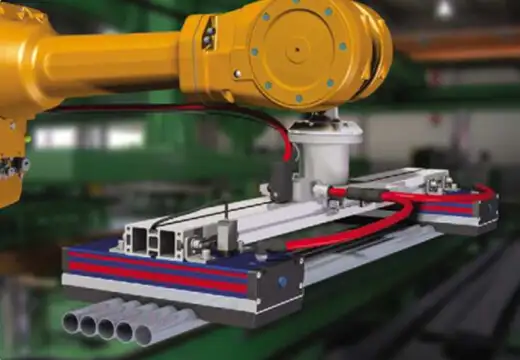

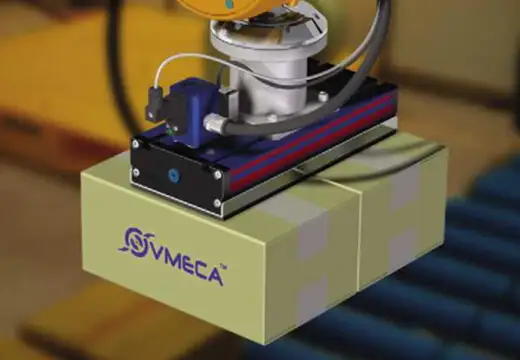

Вакуумная система захвата используется для переноса алюминиевых банок с напитками на производственной линии. Вакуумная матовая присоска переносит картонные коробки на производственной линии, обеспечивая безопасную автоматизацию упаковки. Вакуумная матовая система используется промышленным роботом для транспортировки алюминиевых труб.

Другим типом применения является создание вакуума внутри, например резервуара, который может служить для ускоренной сушки древесины. Эжекторы устойчивы к всасыванию влажного воздуха, а если там появляются капли жидкости, достаточно добавить простой сепаратор перед насосом.

Транспортный насос серии VTRA/VTRF также является эжектором (одноступенчатым), он служит для транспортировки сыпучих материалов на близкие расстояния 2-15 м с производительностью до нескольких килограммов в минуту. Насос имеет большой внутренний проход, через который проходит сыпучий материал. Он чаще всего встречается на инжекторных машинах и служит для подачи гранул в главный бункер.

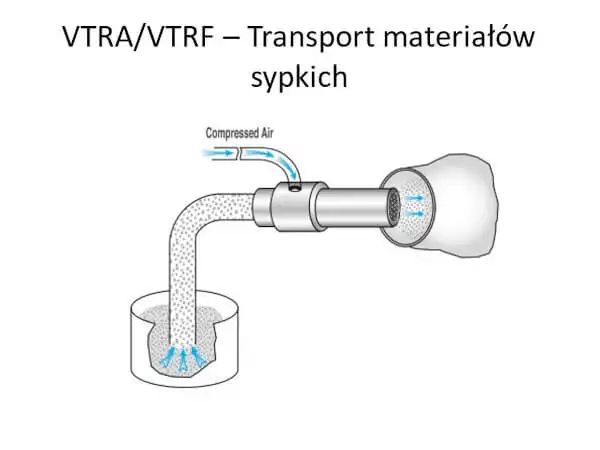

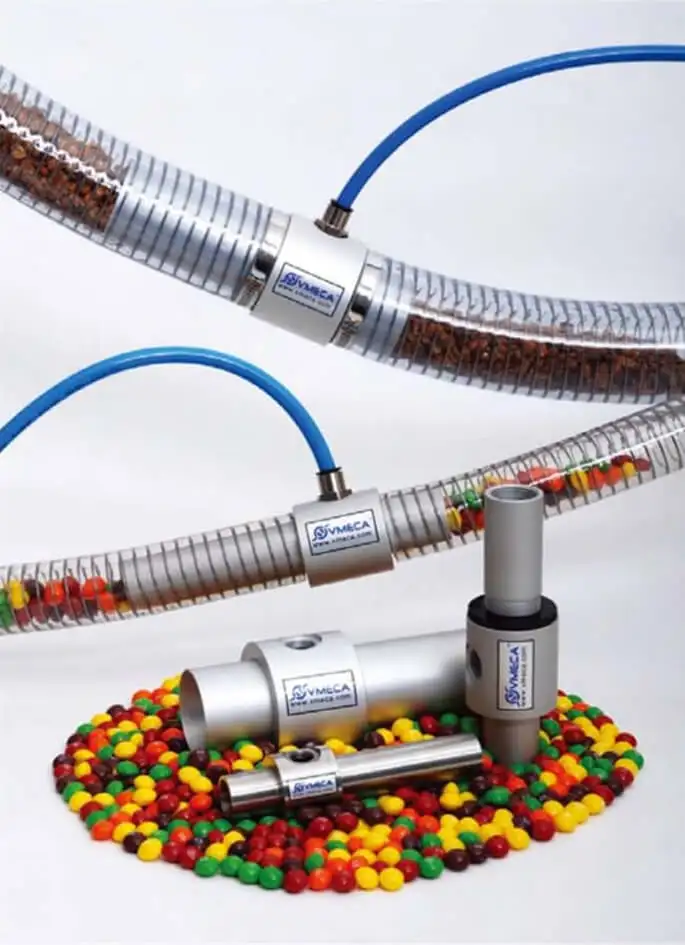

Схема транспортировки сыпучих материалов с помощью сжатого воздуха через систему VTRA/VTRF. Вакуумная система VMECA в прозрачных трубопроводах используется для транспортировки сыпучих материалов, в частности разноцветных конфет.

Эжекторы благодаря своей простой конструкции, отсутствию необходимости в обслуживании и простоте управления являются привлекательным продуктом не только для производителей машин, но и для конечных потребителей, планирующих модификации и усовершенствование существующих производственных линий.
