Використання ежекторів на практиці!

Приклади застосування вакуумних ежекторних насосів

Вакуумні ежекторні насоси (загальновідомі як ежектори, Vacuum, Venturi) часто використовуються в багатьох галузях промисловості. Їх проста конструкція, невелика вага, короткий час реакції, низька ціна (у порівнянні з електричними насосами) та відсутність необхідності в обслуговуванні роблять їх привабливими для виробників обладнання.

У вакуумній системі ежектор виконує функцію генератора розрідження. Він живиться стисненим повітрям. Розрідження надходить до присоски/присосок, які піднімають дану деталь. У момент відкладання деталі відбувається відключення стисненого повітря, система автоматично стравлюється, а деталь відривається від присосок.

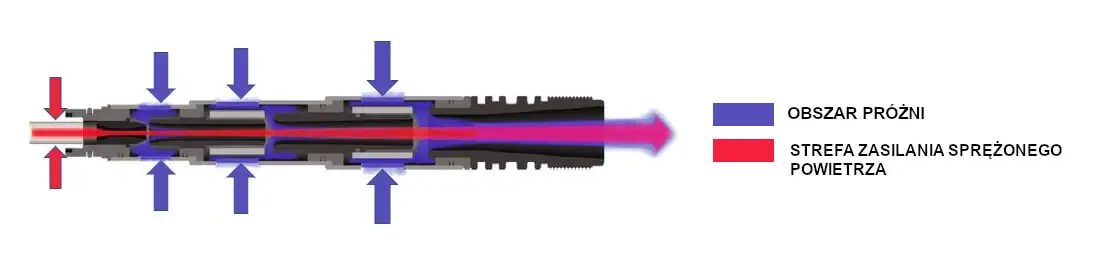

Схематичне зображення роботи ежекторного вакуумного насоса: червоні стрілки показують подачу стисненого повітря, сині – створення області вакууму.

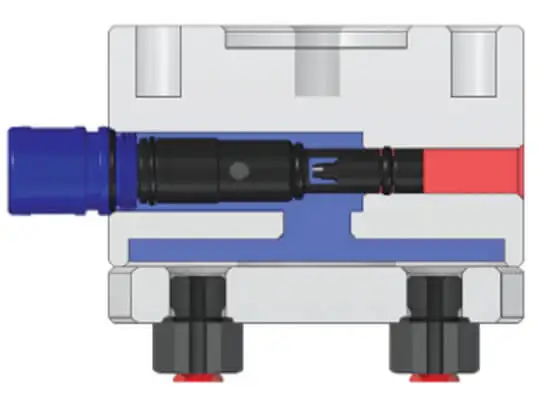

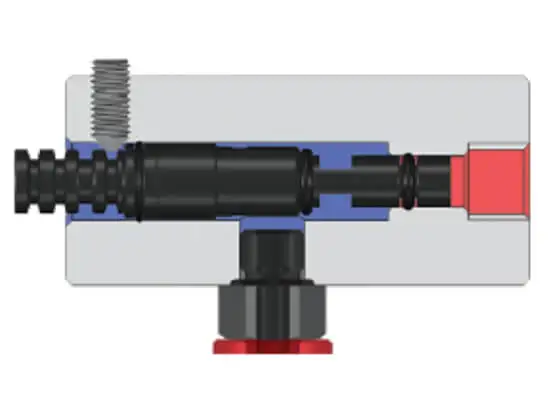

Зрізане зображення вакуумного ежектора VTEC micro: видно внутрішню конструкцію з каналами подачі повітря та створення вакууму.

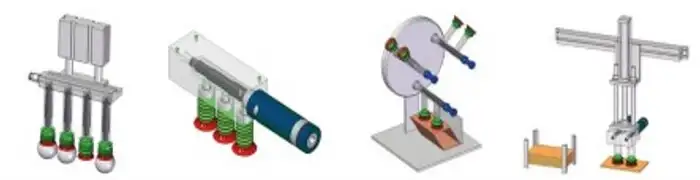

Схематичні приклади застосування ежекторних вакуумних помп у промисловій автоматизації для підйому та переміщення предметів.

Додатки, пов'язані з переміщенням деталей з місця А в місце Б (англ. «pick and place»), є хорошим прикладом роботи вакуумної системи. Роботи з головкою, на кінці якої знаходяться присоски, можуть виконувати один робочий цикл навіть за секунду. У цьому випадку переміщувані деталі зазвичай є невеликими та легкими (наприклад, невеликі упаковки). Вакуумна система може бути централізованою – одна помпа, наприклад, на кілька присосок, або децентралізованою, де кожна присоска має свій генератор. Таке рішення можна побачити на прикладі вакуумних матів V GRIP.

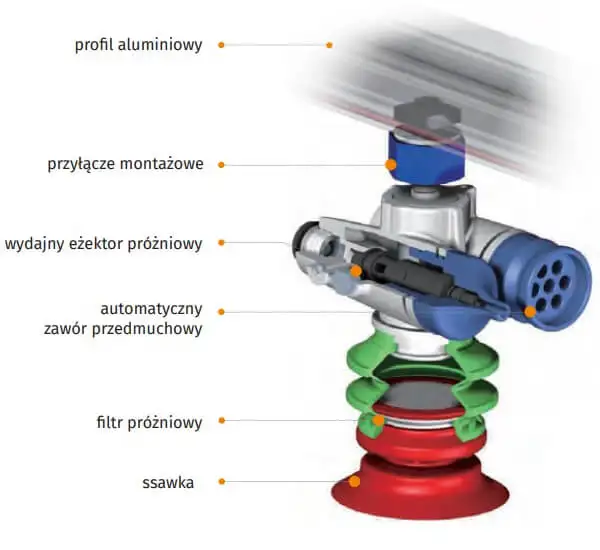

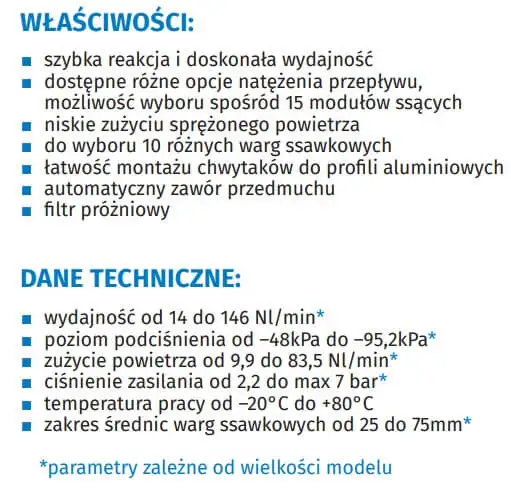

Схематичне зображення конструкції вакуумного захоплювача Magic Gripper із зазначенням основних компонентів: алюмінієвий профіль, монтажне з’єднання, ежектор, автоматичний клапан продуву, вакуумний фільтр і присоска.

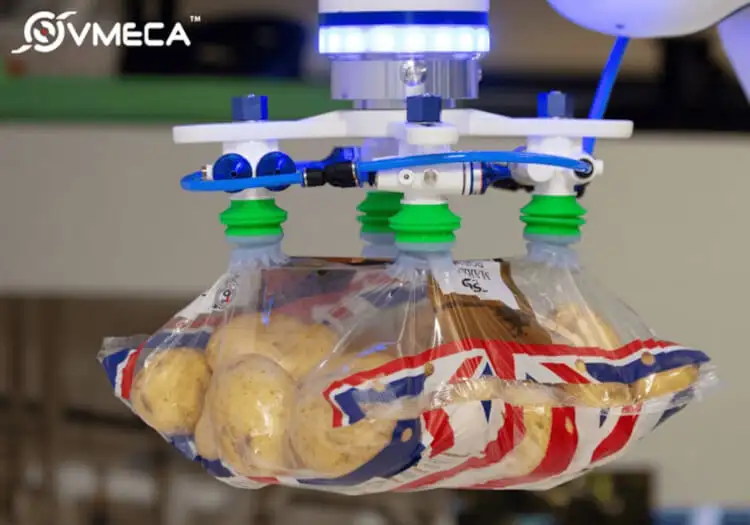

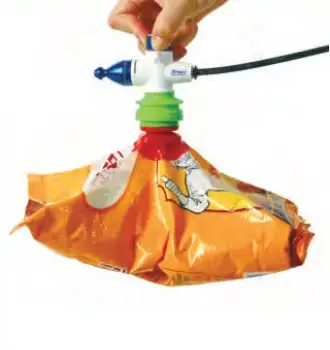

Вакуумний захоплювач з присоскою утримує м’яку харчову упаковку, демонструючи можливість безпечного транспортування продуктів. Вакуумні захоплювачі Magic Gripper у роботі на автоматизованій лінії, оснащені присосками та підключеними пневматичними шлангами. Ежекторна вакуумна помпа з присоскою утримує пластикову харчову упаковку, показуючи застосування у транспортуванні продуктів.

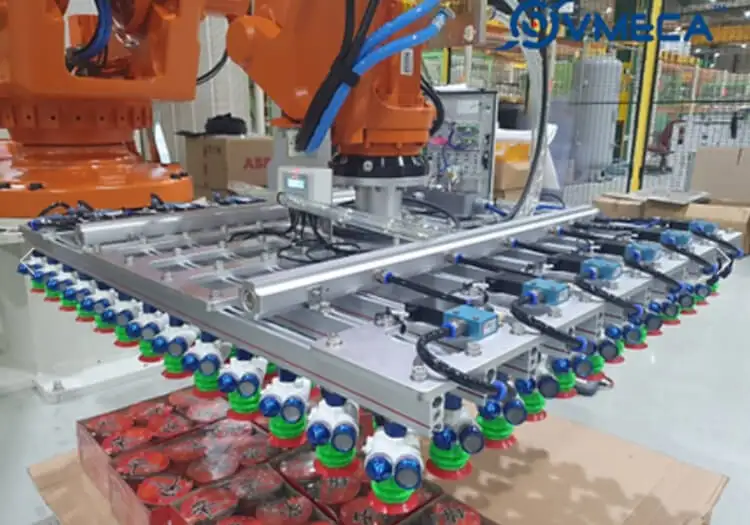

Вакуумна система з кількома присосками піднімає пакет із булочками, демонструючи транспортування харчових продуктів за допомогою ежекторних помп. Промисловий робот із великим вакуумним захоплювачем переносить кілька зібраних упаковок одночасно на виробничій лінії.

На практиці ежектори застосовуються як для невеликих захватів – в електронній промисловості, харчовій промисловості (переміщення шоколадних цукерок, яєць, банок, упаковок з кінцевими продуктами), так і для більших вакуумних захватів – переміщення упакованих картонних коробок, батарей, телевізорів, дощок, гофрованого листа; аж до великих захватів для перенесення кількасоткілограмових скляних плит або листів металу.

Ежектори також можуть створювати вакуум всередині присоски, яка присмоктується до нестандартних поверхонь, не покриваючи всю поверхню присоски, наприклад, палети або труби.

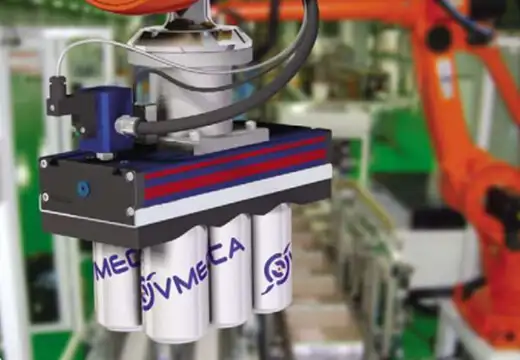

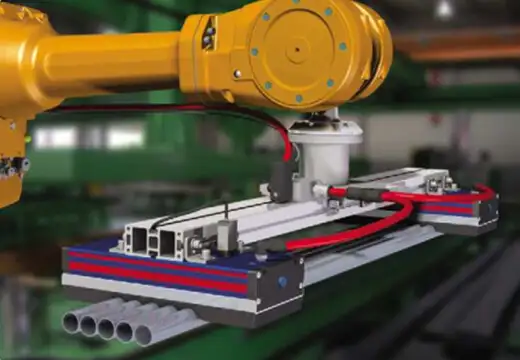

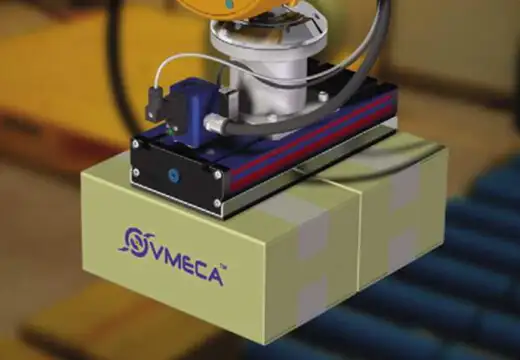

Вакуумна система захоплення використовується для перенесення алюмінієвих банок із напоями на виробничій лінії. Вакуумна матова присоска переносить картонні коробки на виробничій лінії, забезпечуючи безпечну автоматизацію пакування. Вакуумна матова система використовується промисловим роботом для транспортування алюмінієвих труб.

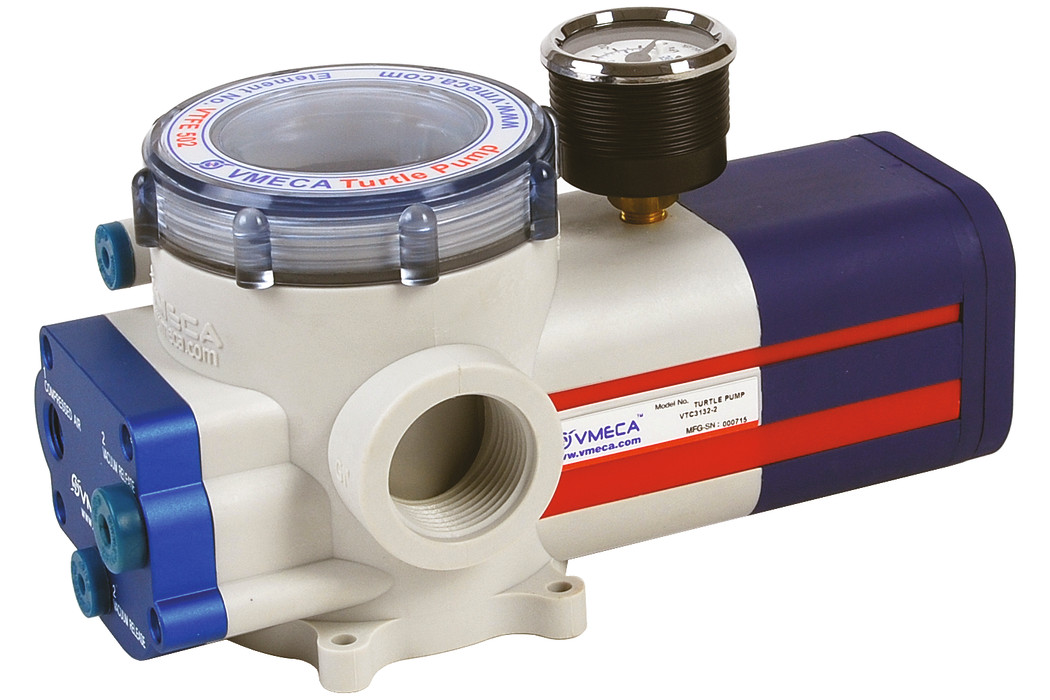

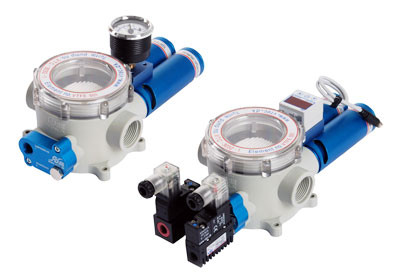

Іншим типом застосування є створення вакууму всередині, наприклад, резервуара, який може служити для прискореного сушіння деревини. Ежектори стійкі до всмоктування вологого повітря, а якщо там з'являються краплі рідини, достатньо додати простий сепаратор перед насосом.

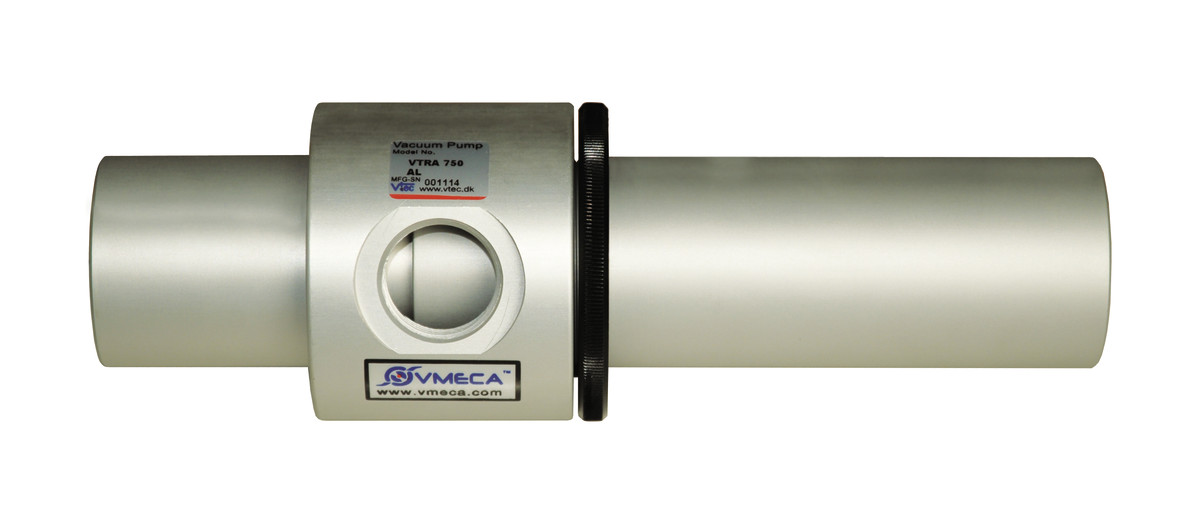

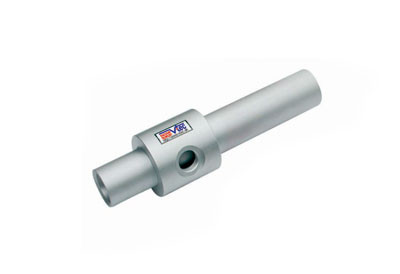

Транспортний насос серії VTRA/VTRF також є ежектором (одноступінчастим), він служить для транспортування сипучих матеріалів на близькі відстані 2-15 м, з продуктивністю до декількох кілограмів на хвилину. Насос має великий внутрішній прохід, через який проходить сипучий матеріал. Він найчастіше зустрічається на інжекторних машинах і служить для подачі гранул до головного бункера.

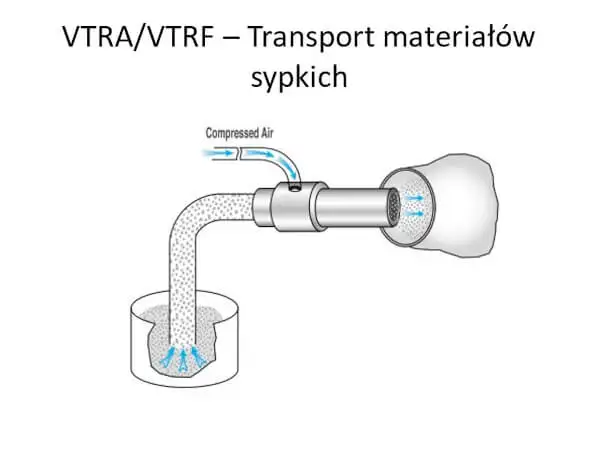

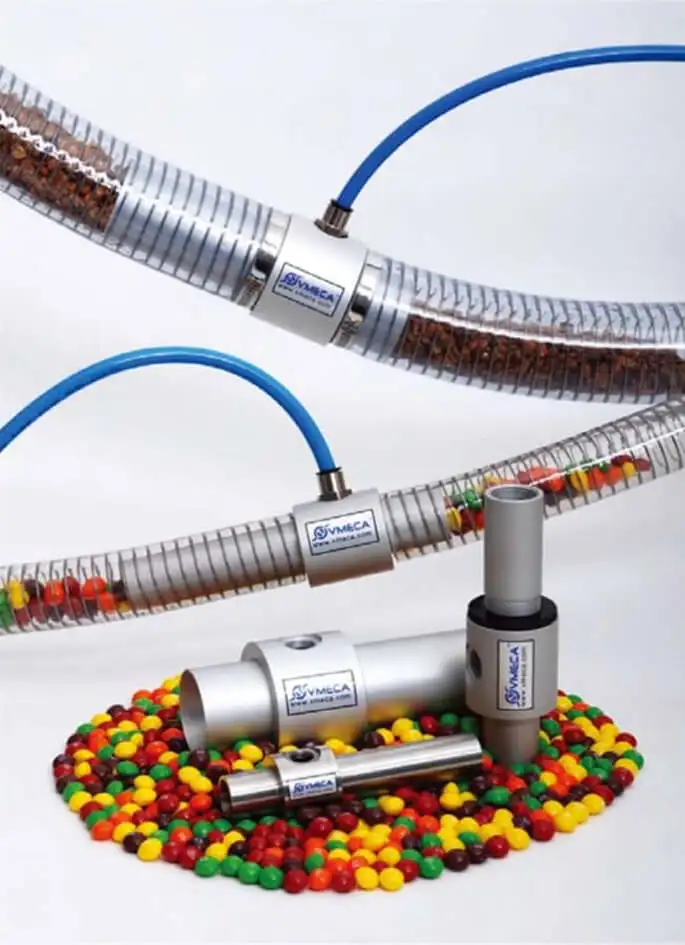

Схема транспортування сипучих матеріалів за допомогою стисненого повітря через систему VTRA/VTRF. Вакуумна система VMECA у прозорих трубопроводах використовується для транспортування сипких матеріалів, зокрема різнокольорових цукерок.

Ежектори завдяки своїй простій конструкції, відсутності необхідності в обслуговуванні та простоті управління є привабливим продуктом не тільки для виробників машин, але й для кінцевих споживачів, які планують модифікації та вдосконалення існуючих виробничих ліній.

Для ознайомлення з пропозицією просимо звертатися до комерційного відділу компанії ПНЕВМАТ.
