Оборудование для лакокрасочной мастерской - техника, принадлежности, аксессуары

Оборудование для лакокрасочных цехов – какие пневматические изделия используются в лакокрасочной мастерской?

Покрасочная мастерская (мастерская или промышленная покрасочная линия) – это среда, в которой сжатый воздух является технологической средой, а не только «источником питания для инструментов». От качества воздуха, стабильности давления, выбора арматуры, шлангов и подготовки воздуха зависит:

• качество покрытия (отсутствие кратеров, «рыбьих глаз», опыления, помутнения),
• повторяемость цвета и блеска,
• расход лакокрасочного материала,
• безопасность (растворители, пыль, зоны взрывоопасности),
• надежность инструментов и автоматики.

Ниже приведено общее техническое руководство по поводу того, какие пневматические элементы реально работают в лакокрасочных цехах и как объединить их в логическую систему – со ссылкой на типовое предложение ПНЕВМАТ (питание, подготовка воздуха, арматура, трубопроводы, фитинги, силовая пневматика и управление).

Зачем в лакокрасочной мастерской нужна пневматика? Кратко о функциях сжатого воздуха

В лакокрасочной мастерской сжатый воздух обычно выполняет четыре функции:

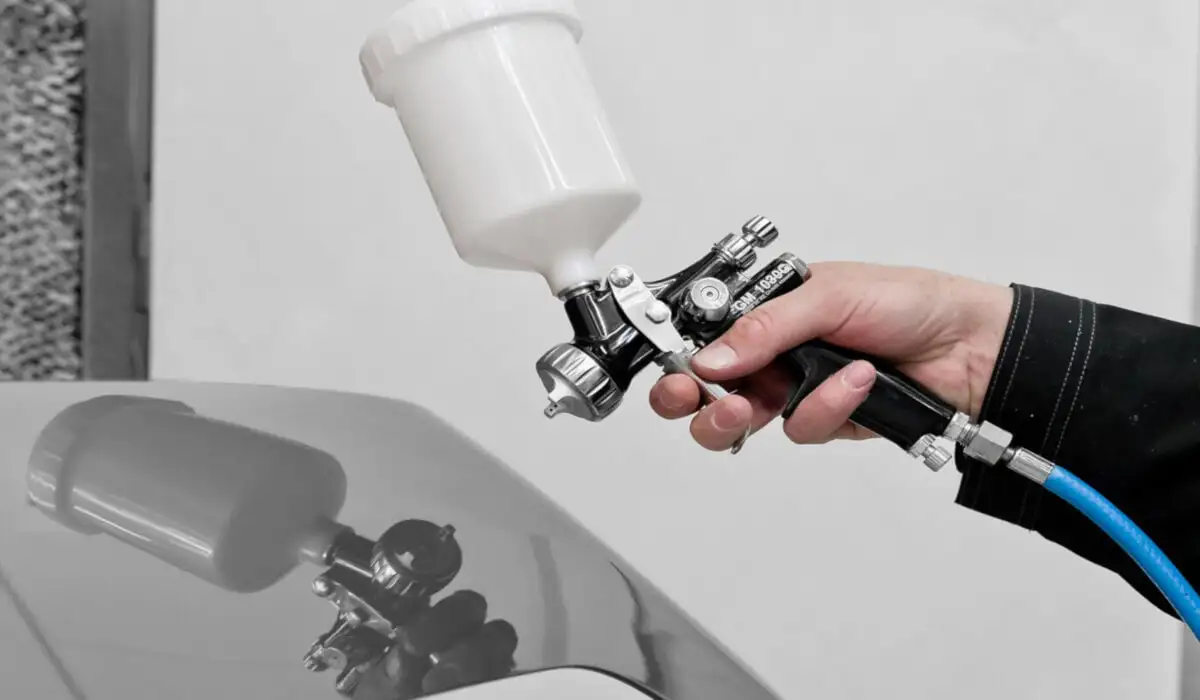

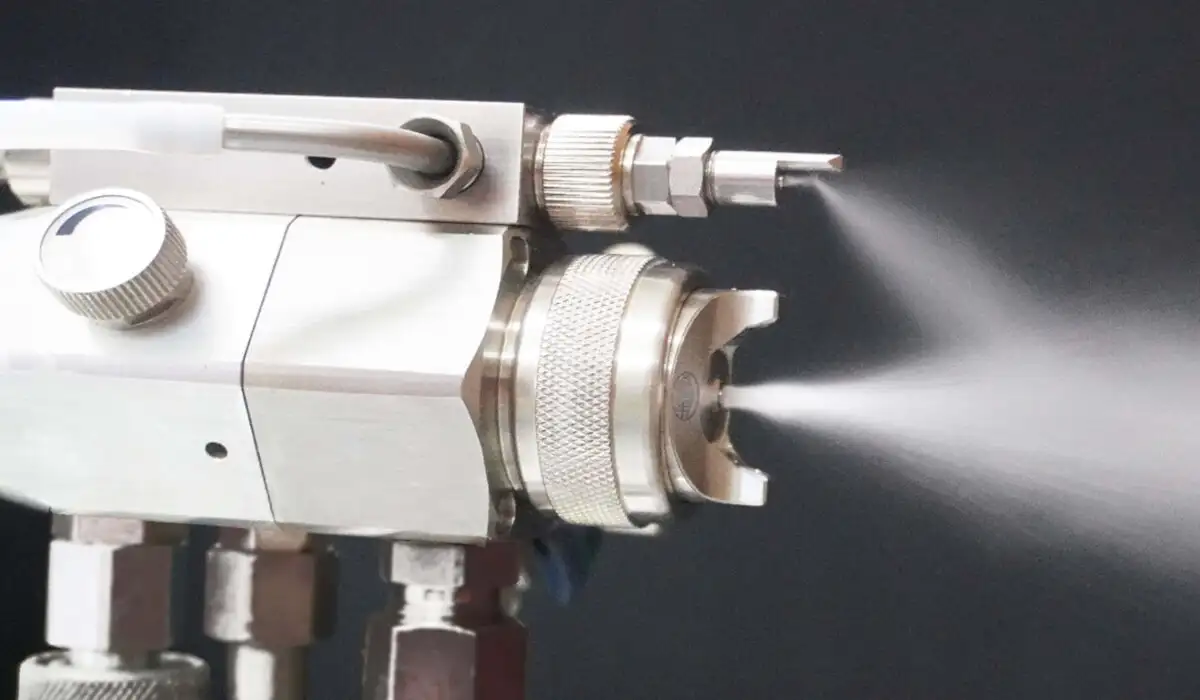

1. Носитель для нанесения покрытий

Питание краскопультов (HVLP/HTE/традиционных), напорных систем, мембранных насосов для красок и растворителей, пневматических мешалок.

2. Электропитание инструментов для обработки поверхностей

• Пневматические шлифмашины, полировальные машины, воздуходувки, пистолеты для продувки, иногда пескоструйные машины/микроабразивные машины.

3. Автоматика движения и управления

• Пневмоцилиндры для дверей кабины, заслонок, дросселей, прижимов, подателей, столов, манипуляторов, конвейеров в промышленных окрасочных цехах.

4. Безопасность и эргономика

• Системы блокировки, предохранительные клапаны, быстрое испускание воздуха, контроль давления, разделение зон, ограничение энергии (например, ограничители потока).

Вывод: в покрасочной мастерской важно не только «есть ли компрессор», но и качество и стабильность всей пневматической линии.

Самое главное правило: качество воздуха определяет качество лака

В лакокрасочном производстве воздух особенно «чувствительный», поскольку он несет в себе все, что может разрушить покрытие:

• вода (конденсат, пар) → помутнение, матирование, «выплевка» воды,
• масло (аэрозоль и пары) → кратеры, отслойка, «рыбьи глаза»,
• пыль (ржавчина по установке, пыль, частицы из шлангов) → включение в лаке,
• колебания давления и потока → изменение атомизации, структуры и разбиения материала.

Поэтому пневматическая установка для лакокрасочного цеха должна предусматривать подготовку воздуха, соответствующую процессу.

Фильтрация и очистка – что обычно используют в лакокрасочных цехах?

На практике система имеет каскадную структуру:

1. Сепаратор конденсата/циклон/предыдущий фильтр

Собирает воду и большие загрязнения. Защищает следующие ступени.

2. Точный фильтр (коалесцентный)

Вылавливает масляный аэрозоль и мелкие частицы. Это «must-have» для покраски.

3. Угольный фильтр (адсорбционный) – часто устанавливается в секции «воздух для окрашивания»

Удаляет масляные пары и запахи – это важно для очень чувствительных систем нанесения покрытий.

4. Осушитель (холодильный или адсорбционный)

Если у вас отмечаются перепады температуры и высокая влажность или длительные циклы – осушение стабилизирует точку росы и устраняет воду в пистолете.

5. Регулировка и стабилизация давления

Редукторы, прецизионные регуляторы, манометры – чтобы пистолет и насос работали стабильно.

В предложении ПНЕВМАТ (типично для поставщиков промышленной пневматики) ключевыми здесь являются: блоки подготовки воздуха (FRL), фильтры, редукторы давления, осушители/сепараторы, запорные клапаны и конденсатоотводчики, манометры, арматура и фитинги – то есть элементы, образующие полный контур.

Система сжатого воздуха в лакокрасочной мастерской – как обустроить ее «по-лакокрасочному», а не «по-мастерски»

Стабильность давления – это не теория, а практический результат на детали.

Многие исполнители сосредотачиваются на выборе пистолета и сопла, игнорируя падение давления на:

• слишком длинных или слишком тонких шлангах,
• соединительных элементах с малым проходом,
• «универсальные» быстросоединительные муфты с низкой пропускной способностью,
• фильтрах без обслуживания (забитых картриджах),
• неправильно проложенных линиях (сифоны конденсата).

На практике следует рассматривать установку как текущую систему: расход + давление в точке отбора должны удовлетворять требованиям процесса.

Лучшие практики прокладки инсталляции

• Магистраль с легким уклоном и ливнем в самых низких точках.
• Отборы из верхней части магистрали (чтобы не затягивать конденсат).
• Отдельная ветвь «воздух для лака» с более тщательной фильтрацией.
• Сервисные точки: запорный клапан, фильтр давления/редуктор, быстрое испускание воздуха, манометр, возможно угольный фильтр.
• Минимизация узких мест: короткие гибкие участки, соответствующий диаметр, фитинги с полным проходом.

Здесь ПНЕВМАТ обычно поставляет комплект: шаровые/запорные клапаны, распределители, промышленные быстроразъемные соединения, пневматические шланги, вставные/резьбовые соединители, блоки FRL – то есть элементы, определяющие реальную пропускную способность и герметичность.

Пневматические изделия в лакокрасочной мастерской – обзор «от сердца системы» к инструменту

Клапаны и запорная арматура – основа безопасности и обслуживания

В покрасочной мастерской запорный клапан – это не просто «краник»:

• он позволяет безопасно обслуживать фильтры и краскопульты,
• позволяет отделить зоны (кабина/подготовительная/смесительная),
• иногда является элементом процедур охраны труда (LOTO).

На практике вы встретите:

• шаровые и запорные клапаны в точках отбора,
• клапаны с возможностью выпуска воздуха (безопасная разгерметизация участка),
• обратные клапаны, дроссельные клапаны, быстрые выпуски воздуха в системах автоматики.

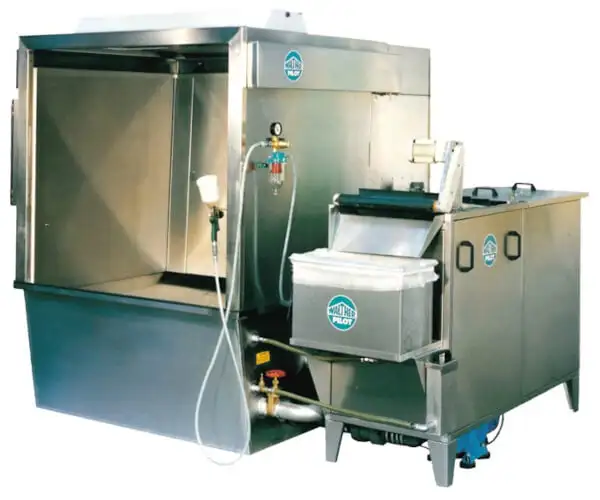

Подготовка воздуха (FRL) – фильтр, редуктор

В лакокрасочной мастерской тема смазки специфична:

• для краскопульта и воздуха для краски – смазыватели не применяются (риск попадания масла в покрытие),

Для пневматических инструментов (шлифовальные машины, пневматические гаечные ключи) смазка иногда необходима, но лучше делать это на отдельной линии.

Поэтому часто создают два «мира»:

• «чистая» линия для распыления: фильтрация + осушение + стабильное понижение давления,
• «инструментальная» линия: фильтрация + понижение давления, иногда смазка.

Пневматические шланги – недооцененный элемент качества.

Шланги в лакокрасочной мастерской должны отвечать нескольким противоречивым требованиям:

• эластичность и устойчивость к скручиванию,
• стойкость к лакокрасочному туману и растворителям (наружный контакт),
• отсутствие пыли/хрупкости внутри,
• соответствующий внутренний диаметр (чтобы не перекрывать поток).

Типовые сферы применения:

• шланги для краскопультов,
• шланги для мембранных насосов (подача воздуха),
• шланги для продувки и инструментов,
• спиральные шланги там, где важен порядок и быстрый отвод шланга.

Компания ПНЕВМАТ как поставщик промышленной пневматики обычно имеет в ассортименте шланги из ПУ, ПЭ, ПВХ и резиновые, пневматические трубопроводы и монтажные аксессуары, а выбор осуществляется с учетом следующих параметров: диаметра, рабочего давления, температуры, химической стойкости и эргономики работы.

Соединители и быстроразъемные соединения – небольшие элементы, большие потери

В лакокрасочной мастерской быстроразъемное соединение может «заглушить» поток больше метра шланга. Обращайте внимание на:

• проходное сечение и пропускную способность (не только резьбу),
• качество уплотнения (микропротекание – это реальные затраты),
• стойкость к ударам и химическим веществам,
• стандарт соединений (во избежание смешения систем).

На практике в точках распыления часто следует использовать быстроразъемные соединения с большим проходом и наименьшими потерями давления, а в автоматике – стандартные промышленные системы, подобранные к потоку.

Пистолеты для продувки, форсунки, средства защиты

Продувка в лакокрасочной мастерской имеет два аспекта:

• подготовка поверхности и выдувание пыли из углублений,
• риск поднятия загрязнений и «заталкивания» в зону распыления.

Поэтому, кроме самого пистолета, немаловажное значение имеют:

• контроль давления продувки,
• разделение зон (продувка вне кабины),
• использование фильтрации в инструментальной линии.

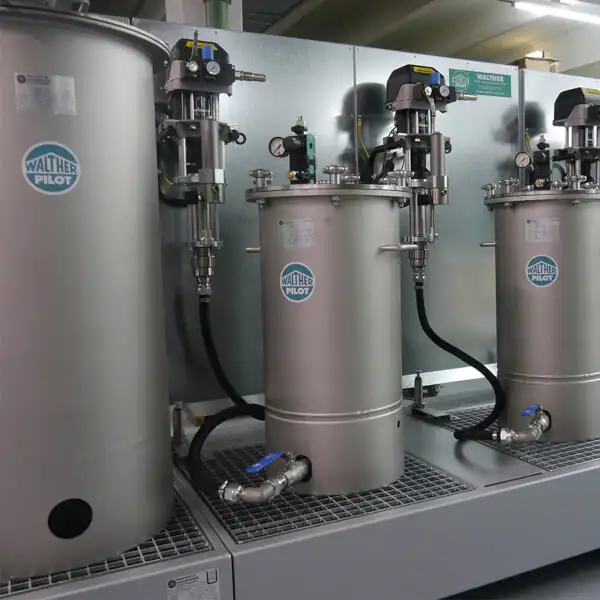

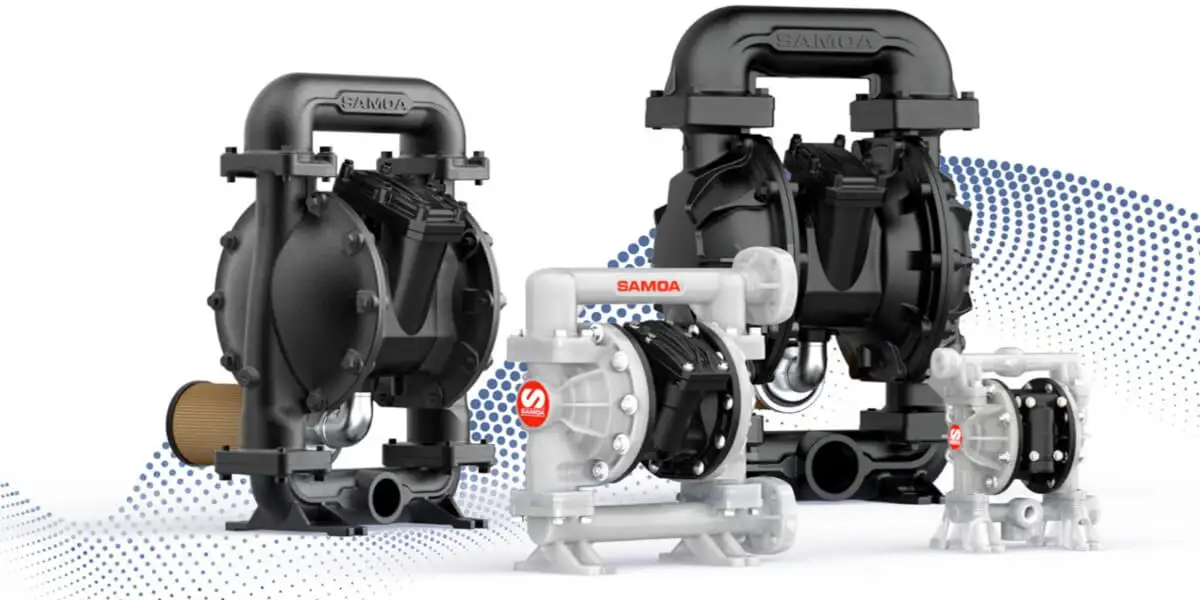

Пневматические мембранные насосы (AODD) и мешалки

В смесительных камерах и системах под давлением преобладают пневматические решения, поскольку они:

• устойчивы к перегрузкам,
• простые в регулировке (с помощью давления),
• доступны в химически стойких исполнениях и для опасных зон.

Типовые сферы применения:

• перекачка лаков, отвердителей, растворителей (с учетом совместимости материалов),

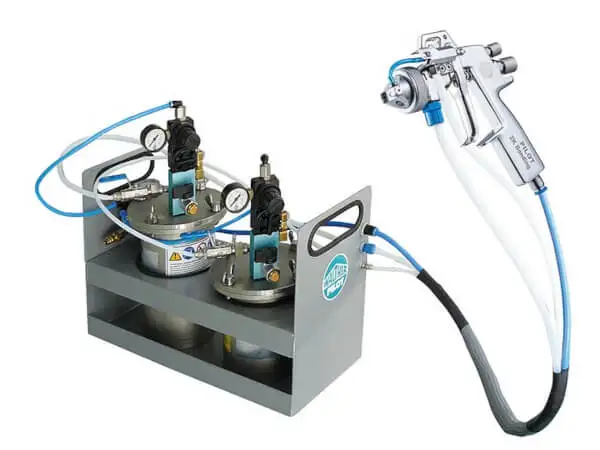

• питание систем нанесения под давлением,
• смешивание красок в резервуарах (пневматические смесители),
• рециркуляция в промышленных установках.

В этой сфере «вспомогательная» пневматика не менее важна: редукторы, воздушные фильтры для насоса, запорные клапаны, шланги и фитинги соответствующего диаметра, поскольку насос очень чувствителен к перепадам давления.

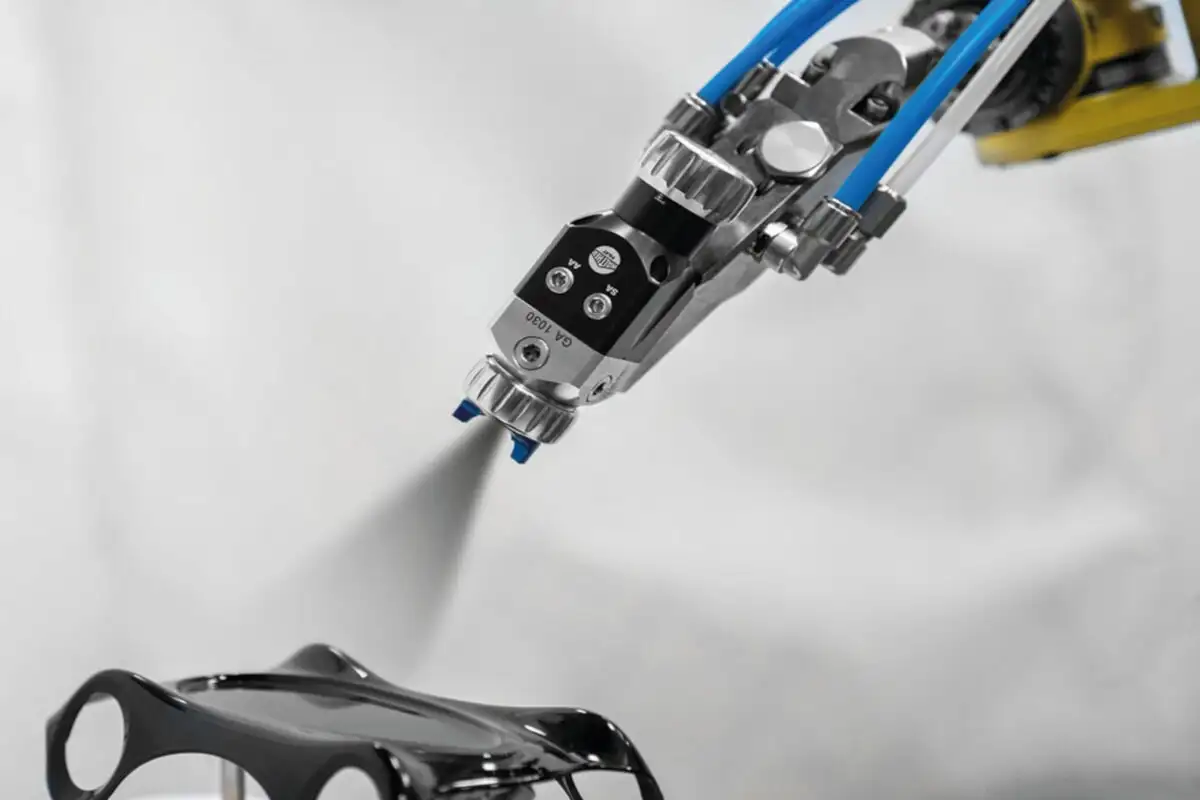

Пневматические приводы и автоматика в камерах и промышленных линиях

В промышленной лакокрасочной мастерской приводная пневматика присутствует повсюду:

• приводы для дверей камер, защелок, смотровых люков,
• позиционирование деталей (прижимы, стоперы, подъемники),
• управление заслонки и клапанами в пневматических системах,
• механизмы в подвесных системах и транспортерах (в зависимости от технологии).

Здесь на помощь приходит типичное предложение ПНЕВМАТ: пневматические цилиндры, распределительные клапаны, клапанные острова, трубопроводы, фитинги, датчики положения, сальники и клапаны регулирования скорости. В лакокрасочной мастерской это имеет особое значение, поскольку:

• среда является агрессивной (туман, химические вещества),
• требуется повторяющееся время цикла,
• часто работают в переменном режиме – простои дорогие.

Промышленные требования: повторяемость, ATEX, энергоэффективность и техническое обслуживание

Зоны взрывоопасности и подбор компонентов

Лакокрасочные цеха, используют растворители и порошковые краски, могут создавать взрывоопасную атмосферу (летучие растворители, пыль). Это означает, что при выборе оборудования и принадлежностей необходимо учитывать:

классификацию зон,

• устранение источников возгорания (электростатические заряды, искрения),
• надлежащее заземление, выбор материалов и процедур.
• Это проектная тема (охрана труда/технология), но с точки зрения пневматики практически всегда означает:
• качественную арматуру, герметичность и контроль истоков,
• избегание импровизированных соединений,
• четкое разделение секций установки и процедуры технического обслуживания.

Расходы на сжатый воздух – утечки и падение давления

В лакокрасочных цехах часто наблюдается значительное потребление воздуха (покраска + инструменты + автоматика). Два наиболее распространенных источника затрат:

• истоки на соединениях и быстроразъемных муфтах,
• «удушение» системы (слишком малые диаметры, изношенные фильтровальные вставки, узкие просветы).

Замена нескольких пневматических элементов к лучшему подобраны (больший просвет, лучшие уплотнения, правильный диаметр шланга) позволяет:

• улучшить распыление (потому что растет стабильность давления),
• уменьшить расход воздуха (ибо не нужно «подкручивать» давление),
• сократить время цикла насосов и инструментов.

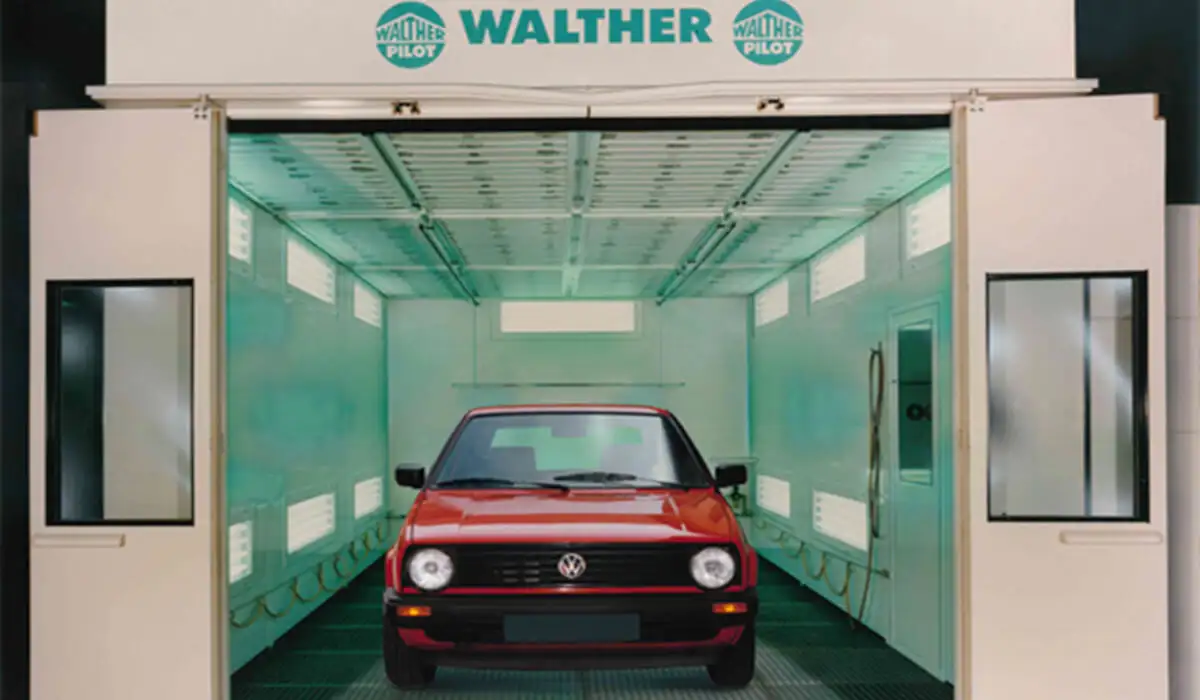

Техническое обслуживание: сервис фильтров, контроль конденсата, план проверок

В лакокрасочной мастерской нельзя «настроить и забыть». Минимальный разумный стандарт:

• регулярный контроль фильтровальных элементов (разница давления, график замены),
• исправные ливни конденсата,

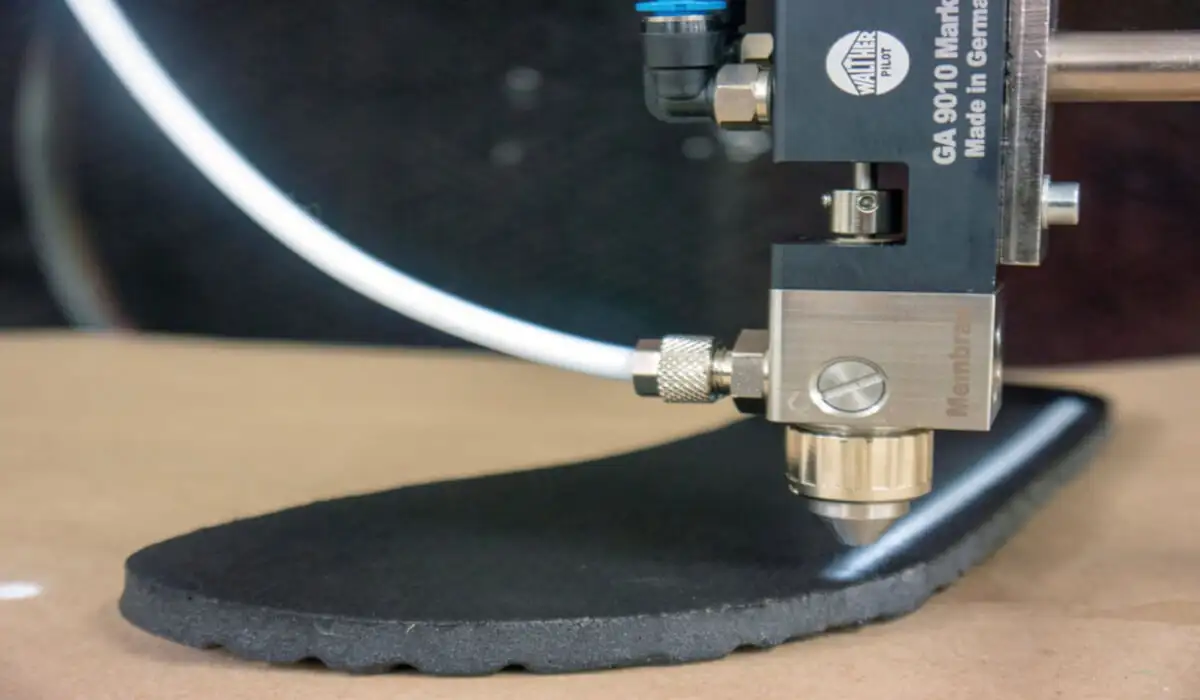

• контроль герметичности установки,
• периодический осмотр шлангов (микротрещины, отверждение, повреждение конечностей),
• калибровка манометров/регуляторов в критических точках.

Здесь ПНЕВМАТ может реально помочь не только снабжением элементов, но и стандартизацией: один тип соединительных элементов, один стандарт быстросъемных соединений, повторяющиеся комплекты FRL, унифицированные шланги – проще вести склад запчастей и быстрее осуществлять сервисное обслуживание.

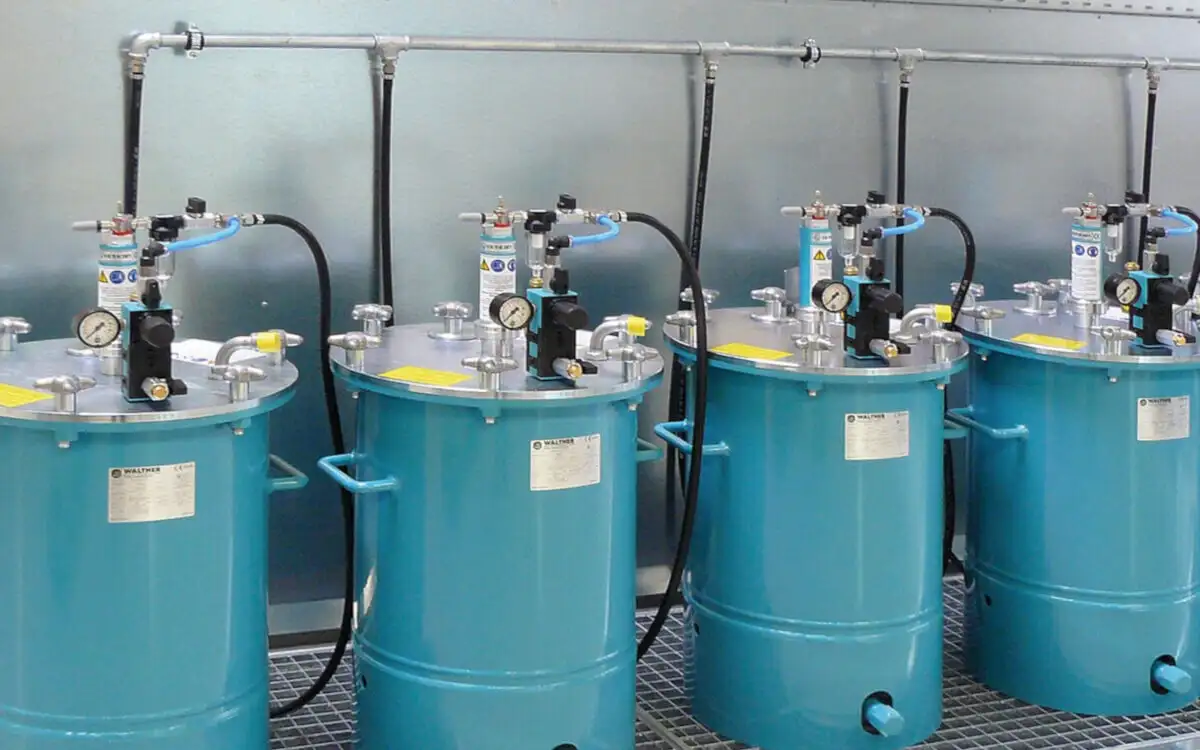

Пример архитектуры пневматической системы в лакокрасочной мастерской

Ниже приведена практическая «основа», которая хорошо работает во многих мастерских:

1. Компрессор + резервуар под давлением + охладитель/осушитель воздуха (при необходимости)

2. Сепаратор конденсата + предварительный фильтр на выходе из компрессорного

3. Магистраль с отводами и отборами сверху

4. Распределение на две линии:

• Линия А – распыление (чистая): фильтр точной очистки + (осушитель / угольный фильтр) + прецизионный редуктор + быстроразъемный соединитель большого прохода + короткий шланг к пистолету
• Линия Б – инструменты: фильтр + редуктор (+ возможная смазка) + стандартные быстроразъемные соединители

5. Автоматика (если есть): отдельная секция с FRL, запорным/выпускным клапаном, распределителями и приводами

В каждую из этих точек «входят» типовые компоненты из портфолио ПНЕВМАТ: подготовка воздуха, арматура, соединители, трубопроводы, элементы управления и пневматические приводы.

Самые распространенные ошибки в пневматике лакокрасочной мастерской (и как их избежать)

1. Одна система для всего

Краска смешивается со смазкой для инструментов → риск попадания масла в линию подачи краски.

Решение: разделение на чистую и инструментальную линии.

2. Слишком малые диаметры и «узкие места»

Шланг 6 мм + быстроразъемный соединитель с малым проходом → падение давления под нагрузкой.

Решение: подбор диаметров в соответствии с расходом, ограничение длины гибких участков.

3. Отсутствие контроля конденсата

Вода в пистолете появляется внезапно, обычно при изменении температуры.

Решение: дренаж, осушение, исправные ливни, сепараторы.

4. Фильтры без обслуживания

Забитый картридж – это не только падение давления, но и риск проникновения загрязнений.

Решение: график проверок и индикаторы падения давления.

5. Импровизированные соединения и негерметичность

Главное, чтобы работало = постоянные затраты энергии и нестабильная работа.

Решение стандартизация фитингов, шлангов, быстроразъемных соединений, правильный монтаж.

Как ПНЕВМАТ отвечает потребностям лакокрасочных цехов?

Если рассматривать лакокрасочную мастерскую как систему, ПНЕВМАТ (как поставщик промышленной пневматики) обычно является наиболее «точным» в трех сферах:

1. Инфраструктура сжатого воздуха и точка отбора

Агрегаты подготовки воздуха, фильтры, редукторы, манометры, запорные клапаны, элементы контроля и слива конденсата.

2. Соединение и распределение

Пневматические шланги, трубопроводы, фитинги, быстроразъемные соединения, распределители — то, что определяет поток, герметичность и эргономику.

3. Автоматика и приводы

Приводы, распределительные клапаны, монтажные аксессуары, сальники, элементы управления и подготовки воздуха для машин и кабинок.

• Результат? Вы можете построить лакокрасочную мастерскую не как совокупность случайных покупок, а как целостную пневматическую систему, простая в обслуживании, стабильная в работе и предполагаемая по затратам.

Список: что стоит иметь «на старте» в лакокрасочной мастерской

Если вы хотите составить минимальный, целесообразный набор пневматического оборудования (без учета конкретной марки пистолета или компрессора), он включает:

• комплекты для подготовки воздуха (по меньшей мере фильтр + редуктор) для:
• окраска (чистая линия),
• инструментов,
• дополнительную точную фильтрацию (а часто и угольную) для распыления,
• запорные клапаны (желательно с выпуском воздуха) для зон,
• шланги соответствующего диаметра и стойкости + насадки,
• быстроразъемные соединения соответствующего проходного сечения (особенно для распыления),
• манометры и контрольные точки давления,
• элементы для обслуживания: фильтровальные картриджи, уплотнения, средства для быстрого ремонта трубопроводов,
• если есть автоматика: приводы, клапаны, сальники, разъемы и трубопроводы для систем управления.
