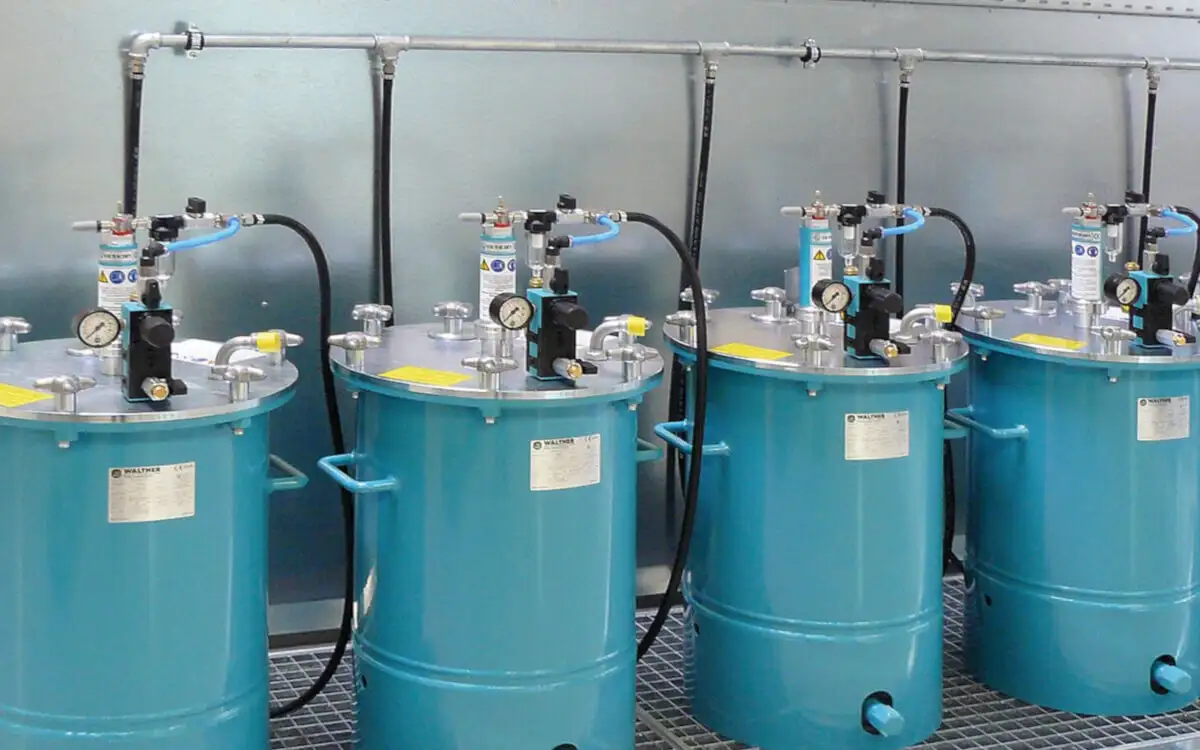

Система стисненого повітря в лакофарбовій майстерні — як облаштувати її «по-лакофарбовому», а не «по-майстерновому».

Пневматичні вироби в лакофарбовій майстерні — огляд «від серця системи» до інструменту

Пневматичні приводи та автоматика в камерах та промислових лініях.

Промислові вимоги: повторюваність, ATEX, енергоефективність та технічне обслуговування

Приклад архітектури пневматичної системи в лакофарбовій майстерні

Найпоширеніші помилки в пневматиці лакофарбової майстерні (та як їх уникнути)

Як ПНЕВМАТ відповідає потребам лакофарбових цехів?.

Перелік: що варто мати «на старті» у лакофарбовій майстерні



Обладнання для лакофарбової майстерні — техніка, приладдя, аксесуари

Обладнання для лакофарбових цехів — які пневматичні вироби використовуються в лакофарбовій майстерні?

Фарбувальна майстерня (майстерня або промислова фарбувальна лінія) — це середовище, в якому стиснене повітря є технологічним середовищем, а не лише «джерелом живлення для інструментів». Від якості повітря, стабільності тиску, вибору арматури, шлангів та підготовки повітря залежить:

• якість покриття (відсутність кратерів, «риб’ячих очей», запилення, помутніння),
• повторюваність кольору та блиску,
• витрата лакофарбового матеріалу,
• безпека (розчинники, пил, зони вибухонебезпеки),
• надійність інструментів та автоматики.

Нижче наведено загальний технічний посібник щодо того, які пневматичні елементи реально працюють у лакофарбових цехах та як об'єднати їх у логічну систему – з посиланням на типову пропозицію ПНЕВМАТ (живлення, підготовка повітря, арматура, трубопроводи, фітинги, силова пневматика та управління).

Навіщо в лакофарбовій майстерні потрібна пневматика? Коротко про функції стисненого повітря

У лакофарбовій майстерні стиснене повітря зазвичай виконує чотири функції:

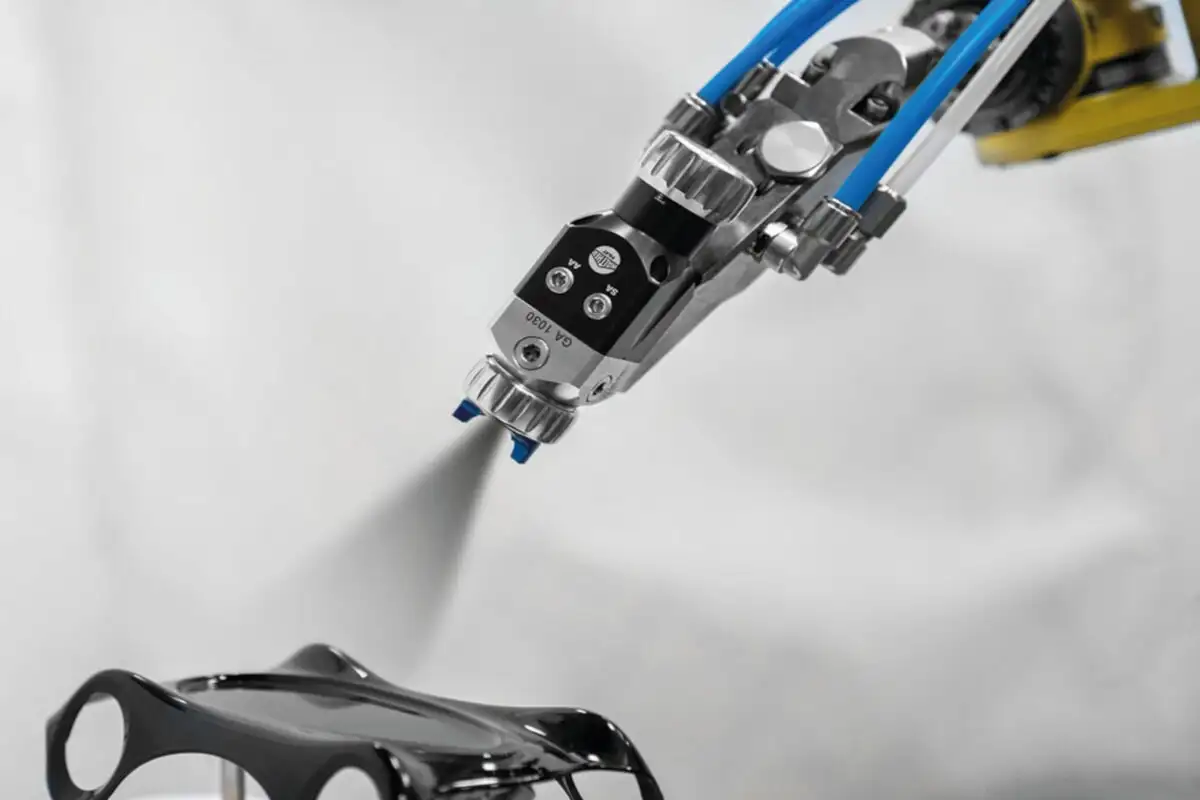

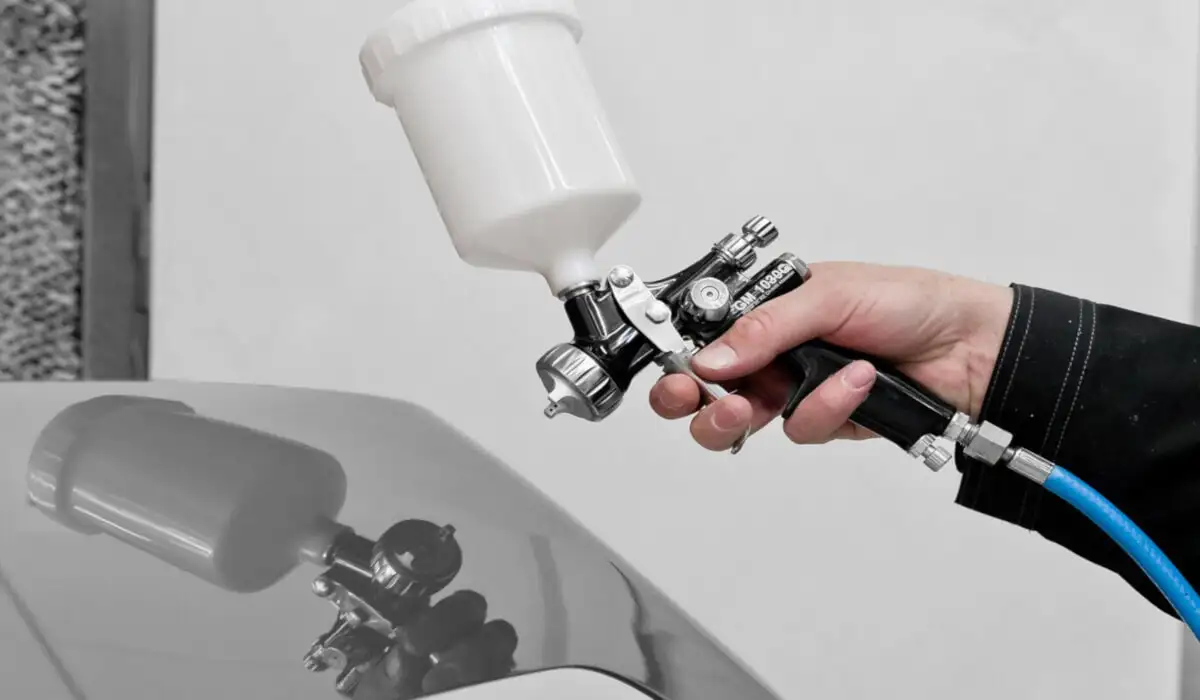

1. Носій для нанесення покриттів

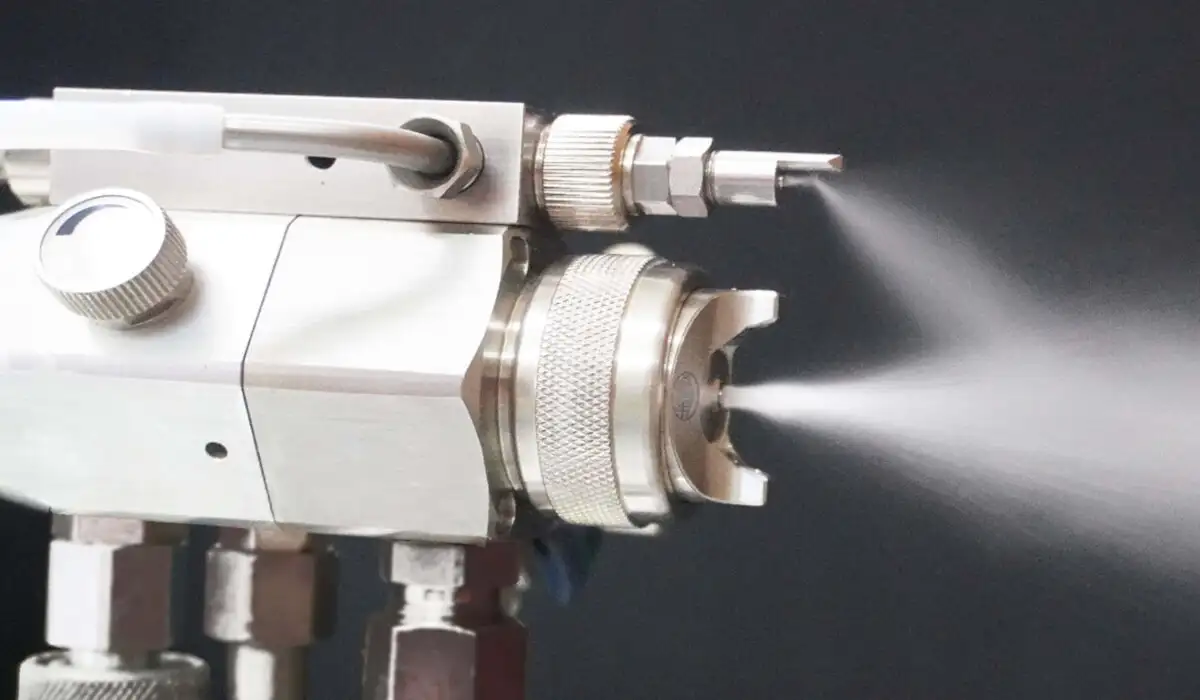

Живлення фарбопультів (HVLP/HTE/традиційних), напірних систем, мембранних насосів для фарб і розчинників, пневматичних мішалок.

2. Електроживлення інструментів для обробки поверхонь

• Пневматичні шліфувальні машини, полірувальні машини, повітродувки, пістолети для продувки, іноді піскоструминні машини / мікроабразивні машини.

3. Автоматика руху та керування

• Пневмоциліндри для дверей кабіни, заслінок, дроселів, притискачів, подавачів, столів, маніпуляторів, конвеєрів у промислових фарбувальних цехах.

4. Безпека та ергономіка

• Системи блокування, запобіжні клапани, швидке випускання повітря, контроль тиску, розділення зон, обмеження енергії (наприклад, обмежувачі потоку).

Висновок: у фарбувальній майстерні важливо не тільки «чи є компресор», але й якість та стабільність всієї пневматичної лінії.

Найголовніше правило: якість повітря визначає якість лаку

У лакофарбувальному виробництві повітря є особливо «чутливим», оскільки воно несе в собі все, що може зруйнувати покриття:

• вода (конденсат, пара) → помутніння, матування, «випльовування» води,
• масло (аерозоль та пари) → кратери, відшарування, «риб’ячі очі»,
• пил (іржа з установки, пил, частинки зі шлангів) → включення в лаку,
• коливання тиску та потоку → зміна атомізації, структури та «розбиття» матеріалу.

Тому пневматична установка для лакофарбувального цеху повинна передбачати підготовку повітря, відповідну до процесу.

Фільтрація та очищення — що зазвичай використовують у лакофарбових цехах?

На практиці система має каскадну структуру:

1. Сепаратор конденсату / циклон / попередній фільтр

Збирає воду та великі забруднення. Захищає наступні ступені.

2. Точний фільтр (коалесцентний)

Виловлює масляний аерозоль та дрібні частинки. Це «must-have» для фарбування.

3. Вугільний фільтр(адсорбційний) — часто встановлюється в секції «повітря для фарбування»

Видаляє масляні пари та запахи — це важливо для дуже чутливих систем нанесення покриттів.

4. Осушувач (холодильний або адсорбційний)

Якщо у вас спостерігаються перепади температури та висока вологість або тривалі цикли – осушення стабілізує точку роси та усуває воду в пістолеті.

5. Регулювання та стабілізація тиску

Редуктори, прецизійні регулятори, манометри – щоб пістолет і насос працювали стабільно.

У пропозиції ПНЕВМАТ (типово для постачальників промислової пневматики) ключовими тут є: блоки підготовки повітря (FRL), фільтри, редуктори тиску, осушувачі / сепаратори, запірні клапани та конденсатовідвідники, манометри, арматура та фітинги – тобто елементи, що утворюють повний контур від компресора до точки споживання.

Система стисненого повітря в лакофарбовій майстерні — як облаштувати її «по-лакофарбовому», а не «по-майстерновому»

Стабільність тиску — це не теорія, а практичний результат на деталі

Багато виконавців зосереджуються на виборі пістолета та сопла, ігноруючи падіння тиску на:

• занадто довгих або занадто тонких шлангах,
• з'єднувальних елементах з малим проходом,
• «універсальних» швидкоз'єднувальних муфтах з низькою пропускною здатністю,
• фільтрах без обслуговування (забитих картриджах),
• неправильно прокладених лініях (сифони конденсату).

На практиці варто розглядати установку як поточну систему: витрата + тиск у точці відбору повинні відповідати вимогам процесу.

Кращі практики прокладення інсталяції

• Магістраль з легким ухилом і зливом у найнижчих точках.
• Відбори з верхньої частини магістралі (щоб не затягувати конденсат).
• Окрема гілка «повітря для лаку» з більш ретельною фільтрацією.
• Сервісні точки: запірний клапан, фільтр тиску / редуктор, швидке випускання повітря, манометр, можливо вугільний фільтр.
• Мінімізація «вузьких місць»: короткі гнучкі ділянки, відповідний діаметр, фітинги з повним проходом.

Тут ПНЕВМАТ зазвичай постачає комплект: кульові / запірні клапани, розподільники, промислові швидкороз'ємні з'єднання, пневматичні шланги, вставні / різьбові з'єднувачі, блоки FRL – тобто елементи, які визначають реальну пропускну здатність та герметичність.

Пневматичні вироби в лакофарбовій майстерні — огляд «від серця системи» до інструменту

Клапани та запірна арматура — основа безпеки та обслуговування

У фарбувальній майстерні запірний клапан – це не просто «краник»:

• він дозволяє безпечно обслуговувати фільтри та фарбопульти,
• дає змогу відокремити зони (кабіна / підготовча / змішувальна),
• іноді є елементом процедур охорони праці (LOTO).

На практиці ви зустрінете:

• кульові та запірні клапани в точках відбору,
• клапани з можливістю випуску повітря (безпечне розгерметизування ділянки),
• зворотні клапани, дросельні клапани, швидкі випуски повітря в системах автоматики.

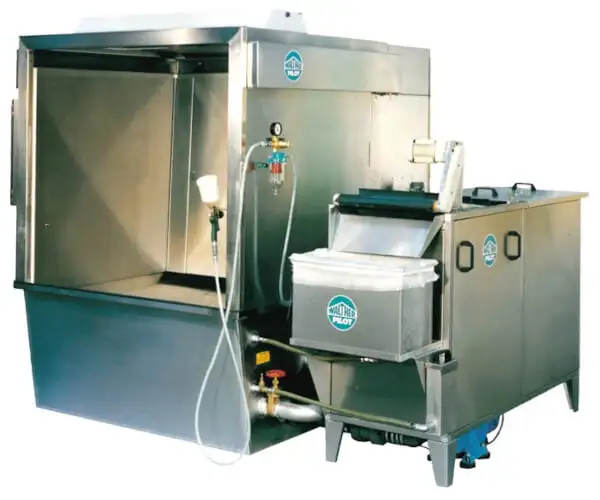

Підготовка повітря (FRL) – фільтр, редуктор

У лакофарбовій майстерні тема змащування є специфічною:

• для фарбопульта та повітря для фарби – змащувачі не застосовуються (ризик потрапляння масла в покриття),

Для пневматичних інструментів (шліфувальні машини, пневматичні гайкові ключі) змащування іноді необхідне, але найкраще робити це на окремій лінії.

Тому часто створюють два «світи»:

• «чиста» лінія для розпилення: фільтрація + осушення + стабільне зниження тиску,
• «інструментальна» лінія: фільтрація + зниження тиску, іноді змащування.

Пневматичні шланги – недооцінений елемент якості

Шланги в лакофарбовій майстерні повинні відповідати кільком суперечливим вимогам:

• еластичність і стійкість до скручування,
• стійкість до лакофарбового туману та розчинників (зовнішній контакт),
• відсутність пилу/крихкості всередині,
• відповідний внутрішній діаметр (щоб не перекривати потік).

Типові сфери застосування:

• шланги для фарбопультів,
• шланги для мембранних насосів (подача повітря),
• шланги для продувки та інструментів,
• спіраcльні шланги там, де важливий порядок і швидке відведення шланга.

Компанія ПНЕВМАТ, як постачальник промислової пневматики, зазвичай має в асортименті шланги з ПУ, ПЕ, ПВХ та гумові, пневматичні трубопроводи та монтажні аксесуари, а вибір здійснюється з урахуванням таких параметрів: діаметра, робочого тиску, температури, хімічної стійкості та ергономіки роботи.

З'єднувачі та швидкороз'ємні з'єднання – невеликі елементи, великі втрати

У лакофарбовій майстерні швидкороз'ємне з'єднання може «заглушити» потік більше, ніж метр шланга. Звертайте увагу на:

• прохідний переріз і пропускну здатність (не тільки різьбу),
• якість ущільнення (мікропротікання – це реальні витрати),
• стійкість до ударів та хімічних речовин,
• стандарт з'єднань (щоб уникнути змішування систем).

На практиці в точках розпилення часто варто використовувати швидкороз'ємні з'єднання з більшим проходом і якомога меншими втратами тиску, а в автоматиці – стандартні промислові системи, підібрані до потоку.

Пістолети для продувки, форсунки, засоби захисту

Продувка в лакофарбовій майстерні має два аспекти:

• підготовка поверхні та видування пилу з заглиблень,
• ризик підняття забруднень та «заштовхування» їх у зону розпилення.

Тому, крім самого пістолета, важливе значення мають:

• контроль тиску продувки,
• розділення зон (продувка поза кабіною),
• застосування фільтрації в інструментальній лінії.

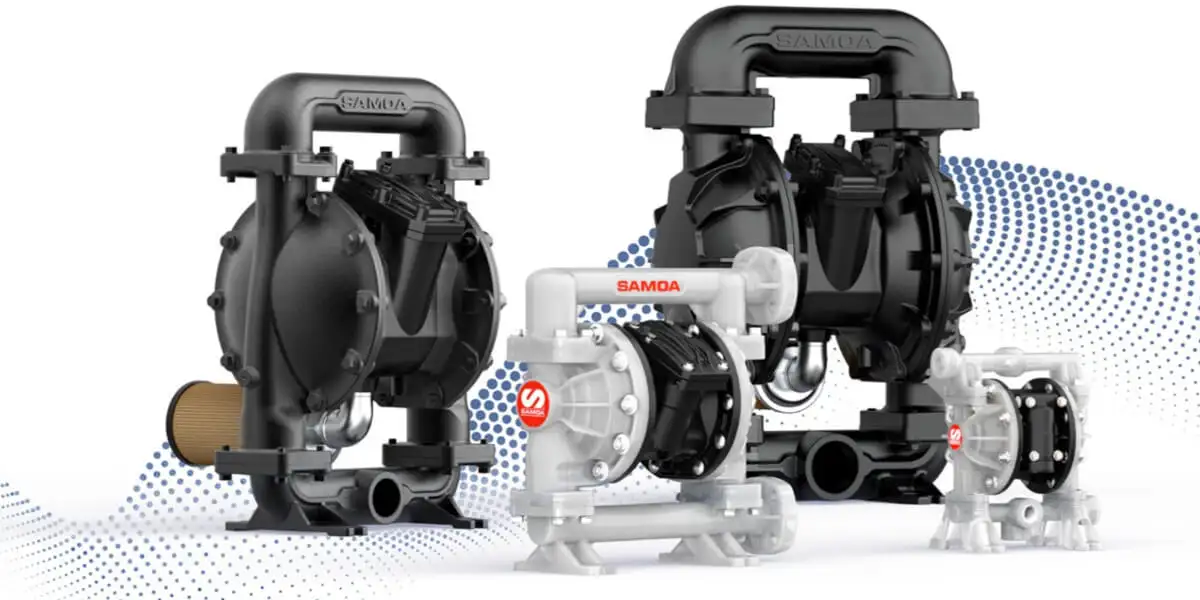

Пневматичні мембранні насоси (AODD) та мішалки

У змішувальних камерах та в системах під тиском переважають пневматичні рішення, оскільки вони:

• стійкі до перевантажень,
• прості в регулюванні (за допомогою тиску),
• доступні у хімічно стійких виконаннях та для небезпечних зон.

Типові сфери застосування:

• перекачування лаків, затверджувачів, розчинників (з урахуванням сумісності матеріалів),

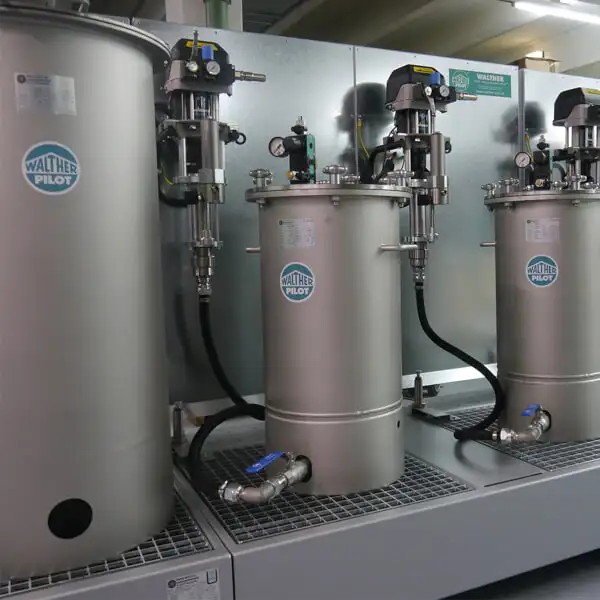

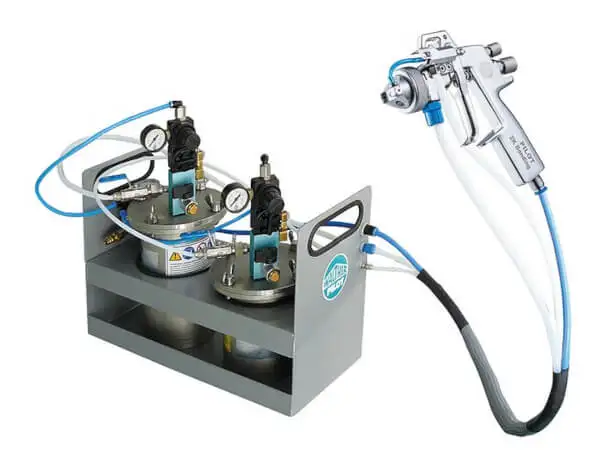

• живлення систем нанесення під тиском,
• змішування фарб у резервуарах (пневматcичні змішувачі),
• рециркуляція в промислових установках.

У цій сфері «допоміжна» пневматика є не менш важливою: редуктори, повітряні фільтри для насоса, запірні клапани, шланги та фітинги відповідного діаметру, оскільки насос дуже чутливий до перепадів тиску.

Пневматичні приводи та автоматика в камерах та промислових лініях

У промисловій лакофарбовій майстерні приводна пневматика присутня всюди:

• приводи для дверей камер, засувок, оглядових люків,
• позиціонування деталей (притискачі, стопери, підйомники),
• керування заслінки та клапанами в пневматичних системах,
• механізми в підвісних системах та транспортерах (залежно від технології).

Тут на допомогу приходить типова пропозиція ПНЕВМАТ: пневматичні циліндри, розподільні клапани, клапанні острови, трубопроводи, фітинги, датчики положення, сальники та клапани регулювання швидкості. У лакофарбовій майстерні це має особливе значення, оскільки:

• середовище є агресивним (туман, хімічні речовини),
• потрібні повторювані часи циклу,
• часто працюють у змінному режимі – простої є дорогими.

Промислові вимоги: повторюваність, ATEX, енергоефективність та технічне обслуговування

Зони вибухонебезпеки та підбір компонентів

Лакофарбові цехи, що використовують розчинники та порошкові фарби, можуть створювати вибухонебезпечну атмосферу (летючі розчинники, пил). Це означає, що під час вибору обладнання та приладдя необхідно враховувати:

класифікацію зон,

• усунення джерел займання (електростатичні заряди, іскріння),
• належне заземлення, вибір матеріалів та процедур.
• Це проектна тема (охорона праці/технологія), але з точки зору пневматики практично завжди означає:

• якісну арматуру, герметичність та контроль витоків,
• уникнення імпровізованих з'єднань,
• чітке розділення секцій установки та процедури технічного обслуговування.

Витрати на стиснене повітря – витоки та падіння тиску

У лакофарбових цехах часто спостерігається значне споживання повітря (фарбування + інструменти + автоматика). Два найпоширеніші джерела витрат:

• витоки на з’єднаннях та швидкороз’ємних муфтах,
• «задушення» системи (занадто малі діаметри, зношені фільтрувальні вставки, вузькі просвіти).

Заміна декількох пневматичних елементів на краще підібрані (більший просвіт, кращі ущільнення, правильний діаметр шланга) дозволяє:

• покращити розпилення (бо зростає стабільність тиску),
• зменшити витрату повітря (бо не потрібно «підкручувати» тиск),
• скоротити час циклу насосів та інструментів.

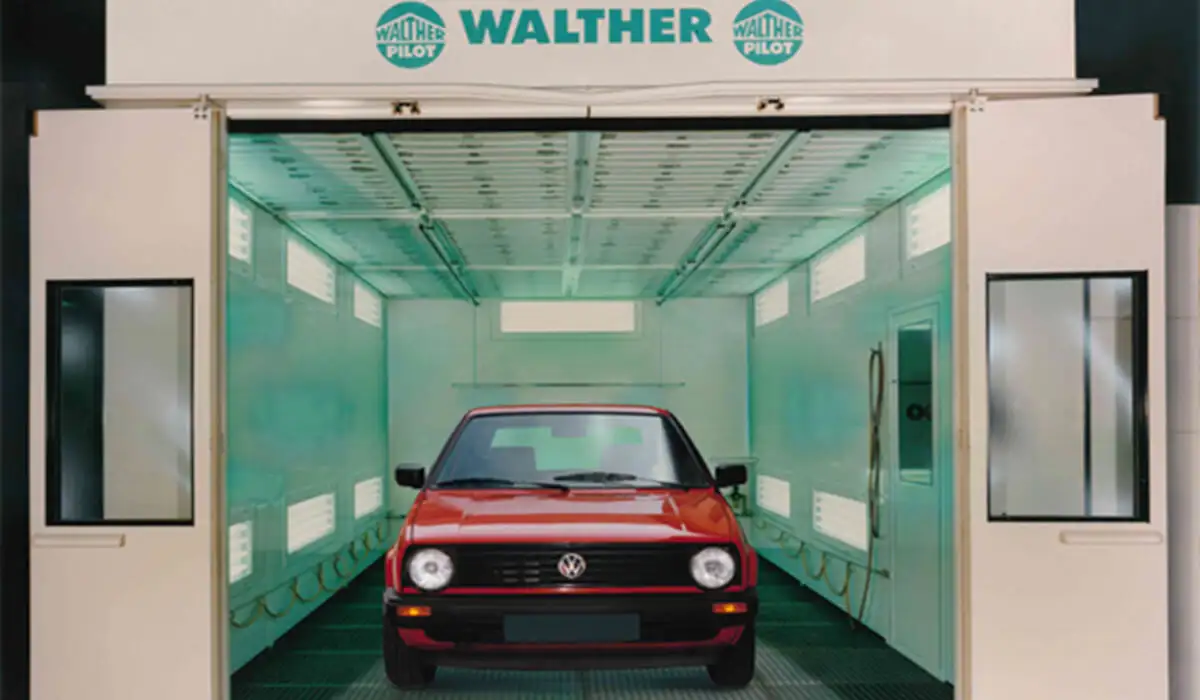

Технічне обслуговування: сервіс фільтрів, контроль конденсату, план перевірок

У лакофарбовій майстерні не можна «налаштувати і забути». Мінімальний розумний стандарт:

• регулярний контроль фільтрувальних елементів (різниця тиску, графік заміни),
• справні зливи конденсату,

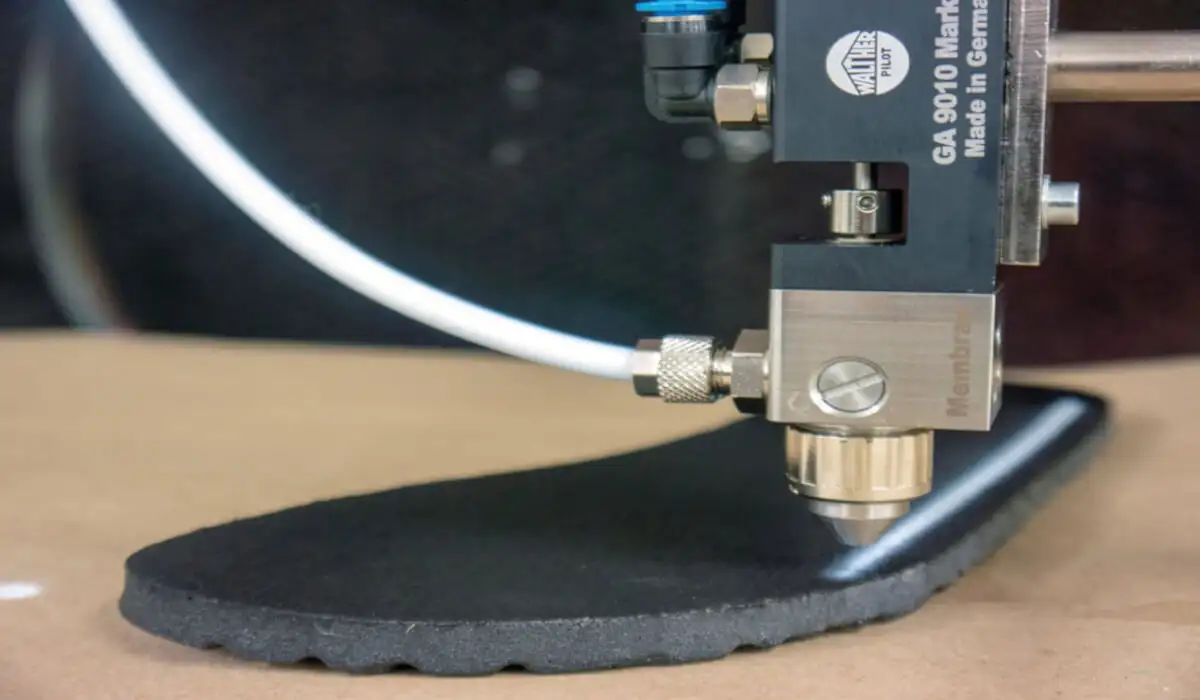

• контроль герметичності установки,
• періодичний огляд шлангів (мікротріщини, затвердіння, пошкодження кінцівок),
• калібрування манометрів/регуляторів у критичних точках.

Тут ПНЕВМАТ може реально допомогти не тільки постачанням елементів, але й стандартизацією: один тип з'єднувальних елементів, один стандарт швидкоз'ємних з'єднань, повторювані комплекти FRL, уніфіковані шланги – простіше вести склад запчастин і швидше здійснювати сервісне обслуговування.

Приклад архітектури пневматичної системи в лакофарбовій майстерні

Нижче наведено практичну «основу», яка добре працює в багатьох майстернях:

1. Компресор + резервуар під тиском + охолоджувач / осушувач повітря (за потреби)

2. Сепаратор конденсату + попередній фільтр на виході з компресорної

3. Магістраль з відводами та відборами зверху

4. Розподіл на дві лінії:

• Лінія А – розпилення (чиста): фільтр точного очищення + (осушувач / вугільний фільтр) + прецизійний редуктор + швидкороз'ємний з'єднувач великого проходу + короткий шланг до пістолета
• Лінія Б – інструменти: фільтр + редуктор (+ можливе змащування) + стандартні швидкороз'ємні з'єднувачі

5. Автоматика (якщо є): окрема секція з FRL, запірним / випускним клапаном, розподільниками та приводами

У кожну з цих точок «входять» типові компоненти з портфоліо ПНЕВМАТ: підготовка повітря, арматура, з'єднувачі, трубопроводи, елементи керування та пневматичні приводи.

Найпоширеніші помилки в пневматиці лакофарбової майстерні (та як їх уникнути)

1. Одна система для всього

Фарба змішується з мастилом для інструментів → ризик потрапляння масла в лінію подачі фарби.

Рішення: розділення на «чисту» та «інструментальну» лінії.

2. Занадто малі діаметри та «вузькі місця»

Шланг 6 мм + швидкороз'ємний з'єднувач з малим проходом → падіння тиску під навантаженням.

Рішення: підбір діаметрів відповідно до витрати, обмеження довжини гнучких ділянок.

3. Відсутність контролю конденсату

Вода в пістолеті з'являється «раптово», зазвичай при зміні температури.

Рішення: дренаж, осушення, справні зливи, сепаратори.

4. Фільтри без обслуговування

Забитий картридж — це не тільки падіння тиску, а й ризик проникнення забруднень.

Рішення: графік перевірок та індикатори падіння тиску.

5. Імпровізовані з'єднання та негерметичність

«Головне, щоб працювало» = постійні витрати енергії та нестабільна робота.

Рішення: стандартизація фітингів, шлангів, швидкороз'ємних з'єднань, правильний монтаж.

Як ПНЕВМАТ відповідає потребам лакофарбових цехів?

Якщо розглядати лакофарбову майстерню як систему, ПНЕВМАТ (як постачальник промислової пневматики) зазвичай є найбільш «влучним» у трьох сферах:

1. Інфраструктура стисненого повітря та точка відбору

Агрегати підготовки повітря, фільтри, редуктори, манометри, запірні клапани, елементи контролю та зливу конденсату.

2. З'єднання та розподіл

Пневматичні шланги, трубопроводи, фітинги, швидкороз'ємні з'єднання, розподільники — тобто те, що визначає потік, герметичність та ергономіку.

3. Автоматика та приводи

Приводи, розподільні клапани, монтажні аксесуари, сальники, елементи управління та підготовки повітря для машин і кабінок.

• Результат? Ви можете побудувати лакофарбову майстерню не як сукупність випадкових покупок, а як цілісну пневматичну систему, яка проста в обслуговуванні, стабільна в роботі та передбачувана за витратами.

Перелік: що варто мати «на старті» у лакофарбовій майстерні

Якщо ви хочете скласти мінімальний, доцільний набір пневматичного обладнання (не враховуючи конкретну марку пістолета чи компресора), то зазвичай він включає:

комплекти для підготовки повітря (щонайменше фільтр + редуктор) для:

• фарбування (чиста лінія),
• інструментів,
• додаткову точну фільтрацію (а часто й вугільну) для розпилення,
• запірні клапани (бажано з випуском повітря) для зон,
• шланги відповідного діаметру та стійкості + насадки,
• швидкороз'ємні з'єднання відповідного прохідного перерізу (особливо для розпилення),
• манометри та контрольні точки тиску,
• елементи для обслуговування: фільтрувальні картриджі, ущільнення, засоби для швидкого ремонту трубопроводів,
• якщо є автоматика: приводи, клапани, сальники, з'єднувачі та трубопроводи для систем управління.
