Предохранительные клапаны являются ключевыми элементами в системах под давлением, задача которых – защита от чрезмерного повышения давления, что может привести к выходу из строя оборудования или даже к катастрофическим последствиям взрыва. В зависимости от типа системы – закрытой или открытой гидравлической – предохранительные клапаны выполняют разные функции и проектируются с учетом специфических требований. Эта статья имеет целью представить роль предохранительных клапанов в этих трех типах систем, обсудить их конструкцию, принципы действия и практическое применение.

Предохранительные клапаны – общая характеристика

Функция и значение

Предохранительные клапаны – это механические устройства, автоматически выпускающие среду (жидкость, газ или пар) из системы, когда давление в ней превышает установленное предельное значение. Их основной целью является предотвращение:

повреждение оборудования – защищают от превышения прочности материалов элементов системы,
процессных аварий – поддерживают стабильные условия работы, предотвращая неконтролируемые изменения давления.

Основные типы предохранительных клапанов

Открытая структура	Закрытая структура (угловая)	С закрытой, воздухонепроницаемой конструкцией (угловой) - газонепроницаемой
Слив осуществляется непосредственно в атмосферу через отверстия в корпусе клапана.	Клапаны с выпускным патрубком, обеспечивающие подачу рабочей среды из выходной камеры в установку.	Без функции вентиляции, версия для работы с опасными и вредными газами.

Медный предохранительный клапан для работы в закрытой системе отопления и водоснабжения

I. Предохранительный клапан в замкнутой системе

Характеристика замкнутых систем

Замкнутые системы – это системы, в которых рабочая среда циркулирует в замкнутом пространстве без контакта с окружающей средой. Примерами таких систем являются отопительные установки, паровые котлы, работающие в замкнутой системе, охлаждающие системы или технологические контуры в химической промышленности.

Предохранительные клапаны из нержавеющей стали для закрытых гидравлических систем под давлением

Роль предохранительного клапана в закрытой системе

защита от избыточного давления – в результате термических или химических процессов давление в системе может возрастать. Предохранительный клапан предотвращает превышение максимально допустимого давления,
сохранение целостности системы – защищает от повреждения таких компонентов, как трубы, резервуары или теплообменники,
эксплуатационная безопасность – обеспечивает безопасность персонала и окружающей среды путем контролируемого выпуска среды.

Конструкция и принцип действия

пружинный элемент – сила пружины удерживает клапан в закрытом положении до тех пор, пока давление не превысит установленное значение,
диск клапана - уплотняет выходное отверстие, предотвращая утечку,
калибровка – клапан калибруется на определенное давление открытия в соответствии с требованиями системы.

Практическое применение

отопительные системы - предохранительные клапаны в отопительных системах защищают от чрезмерного повышения давления, вызванного тепловым расширением воды,
паровые котлы - предохранительные клапаны предотвращают неконтролируемое повышение давления пара,
газовые/паровые турбины – в случае газовых/паровых турбин, работающих в закрытых системах, предохранительные клапаны для пара действуют как буфер, когда выпускные клапаны не в состоянии полностью защитить от резкого неконтролируемого повышения давления.

Принципиальная схема работы газопаровой установки в закрытой гидравлической системе

Схема газовой/паровой электростанции, работающая в замкнутой системе, где: S – компрессор, WW – высокотемпературный теплообменник, T – турбина, WN – низкотемпературный теплообменник, G – электрический генератор.

II. Предохранительный клапан в открытой системе

Характеристика открытых систем

Открытые системы – это системы, в которых рабочая среда не ограничена закрытым пространством и может свободно выходить в окружающую среду. Примеры водопроводных, канализационных и противопожарных систем, в которых мы используем предохранительные клапаны для воды и не только.

Группа предохранительных клапанов для установки в открытых гидравлических системах отопления

Роль предохранительного клапана в открытой системе

контроль потока - предотвращает слишком высокое давление, которое имеет прямое влияние на всю систему,
защита конечных устройств – защищает арматуру, насосы и другие устройства от повреждения – что очень важно с экономической точки зрения.

Конструкция и принцип действия

регулировочные клапаны – они компенсируют частичные повышения давления во время работы системы,
поплавочные механизмы – в водных системах поплавок может контролировать уровень жидкости, открывая клапан при его превышении,
электронное управление – современные клапаны могут управляться датчиками и системами контроля.

Практическое применение

водопроводные системы – предотвращают обратный поток и избыточное давление в сети,
противопожарные установки – поддерживают соответствующее давление в гидрантах и спринклерах,
пищевая промышленность – контроль давления в процессах производства напитков или пищевых продуктов,
газовые/паровые турбины – в случае газовых/паровых турбин, работающих в открытых системах, предохранительные клапаны действуют как буфер, когда выпускные клапаны не в состоянии полностью защитить от резкого неконтролируемого повышения давления.

Принципиальная схема работы турбогазовой установки в открытой системе под давлением

схема турбогазовой электростанции, работающая в открытой системе; S – компрессор, KS – камера сгорания, T – турбина, G – электрический генератор

Характеристика гидравлических систем

Гидравлические системы используют жидкость (чаще всего гидравлическое масло) для передачи энергии и управления движением в машинах и устройствах. Они широко используются в тяжелой промышленности, строительной технике, авиации и сельском хозяйстве.

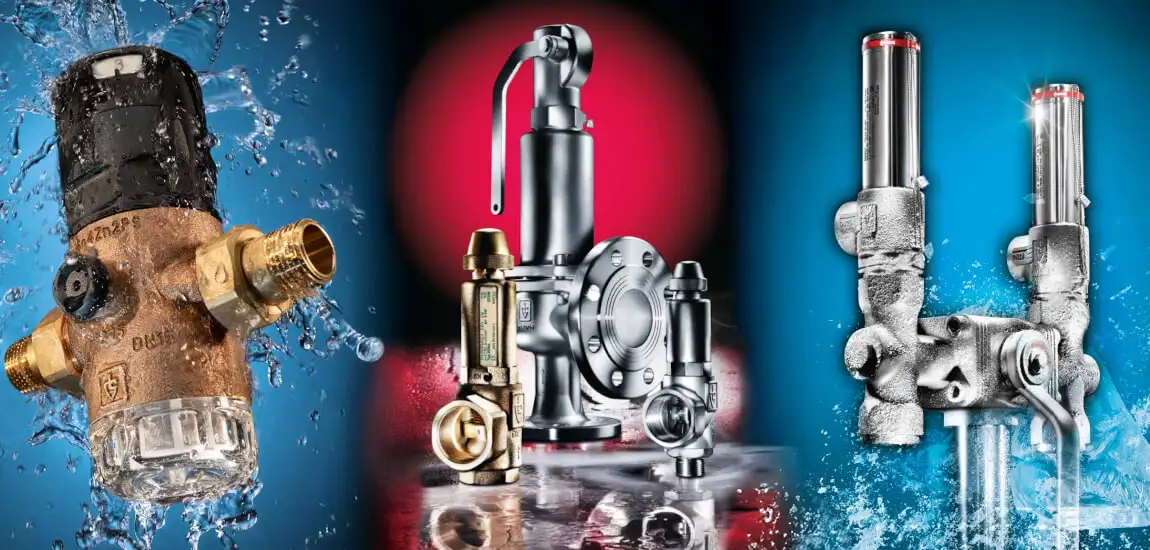

Коллаж различных типов предохранительных клапанов для промышленных и бытовых гидравлических систем

Роль предохранительного клапана в гидравлической системе

защита от перегрузки – предотвращает повреждение элементов системы в результате чрезмерного повышения давления, вызванного, например, блокировкой движения цилиндра.
стабилизация работы – поддерживает давление в системе на заданном уровне, что обеспечивает плавность и точность работы машин.
безопасность использования – защищает операторов и оборудование от последствий гидравлических аварий.

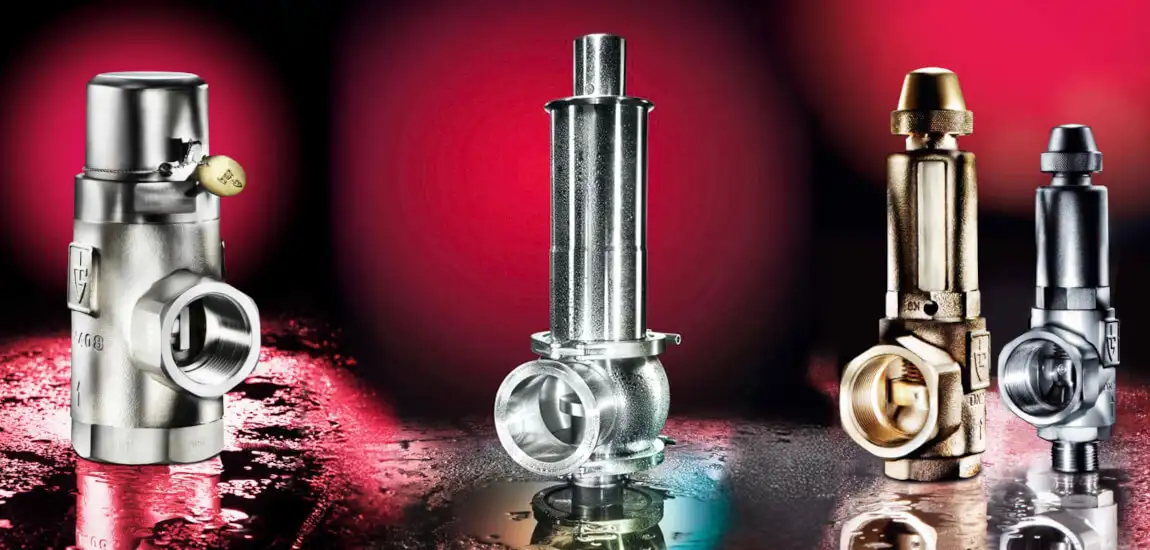

Характеристика и роль предохранительных клапанов в обеспечении стабильной работы гидравлической системы

Практическое применение

строительная техника – экскаваторы, погрузчики – клапаны защищают систему от перегрузки при подъеме тяжелых грузов
гидравлические печати – контроль давления обеспечивает безопасность и точность обработки материалов.
авиационные системы управления – в самолетах предохранительные клапаны имеют ключевое значение для надежности систем управления

Нормы и стандарты предохранительных клапанов

PN-EN ISO 4126: Международный стандарт по устройствам защиты от избыточного давления.
ASME Boiler and Pressure Vessel Code: Американский стандарт, регулирующий проектирование и применение предохранительных клапанов в котлах и резервуарах под давлением.
Директива давления PED 2014/68/ЕС: Европейская директива, которая определяет требования к оборудованию, работающему под давлением.

Соответствие предохранительных клапанов техническим стандартам и нормам безопасности гидравлических систем

Факторы, влияющие на выбор предохранительного клапана

Технические параметры

давление (начальное) открытие,
давление сброса,
давление закрытия,
приращение давления, необходимое для достижения необходимой пропускной способности,
падение давления, необходимое для достижения герметичного закрытия,
коэффициент утечки,
пропускная способность клапана,
диаметр проходного канала,
рабочий фактор.

Эксплуатационные условия

условия окружающей среды – влажность, рабочая температура, запыленность, влияние атмосферных факторов
частота операций – частое открывание и закрывание клапана влияет на его долговечность и требует соответствующей конструкции

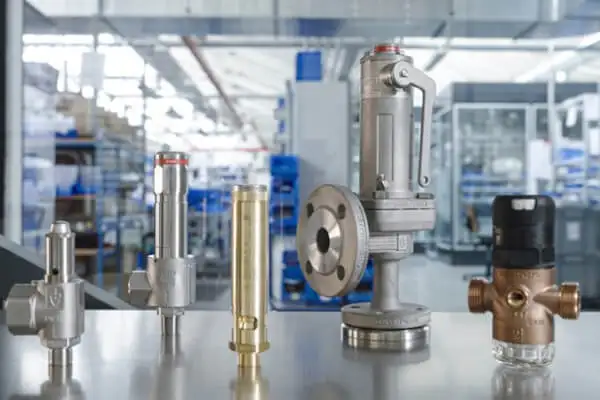

Условия эксплуатации предохранительных клапанов в промышленных гидравлических системах на производстве

Техническое обслуживание и контроль предохранительных клапанов

регулярные обзоры и продувки – согласно графику производителя или законодательных норм

функциональные испытания – проверка правильности работы клапана путем имитации условий избыточного давления

калибровка – настройка давления открытия в соответствии с требованиями системы

замена изнашиваемых деталей – уплотнений, пружин или механических элементов

Техническое обслуживание и контроль предохранительных клапанов

регулярные обзоры и продувки – согласно графику производителя или законодательных норм
функциональные испытания – проверка правильности работы клапана путем имитации условий избыточного давления
калибровка – настройка давления открытия в соответствии с требованиями системы
замена изнашиваемых деталей – уплотнений, пружин или механических элементов

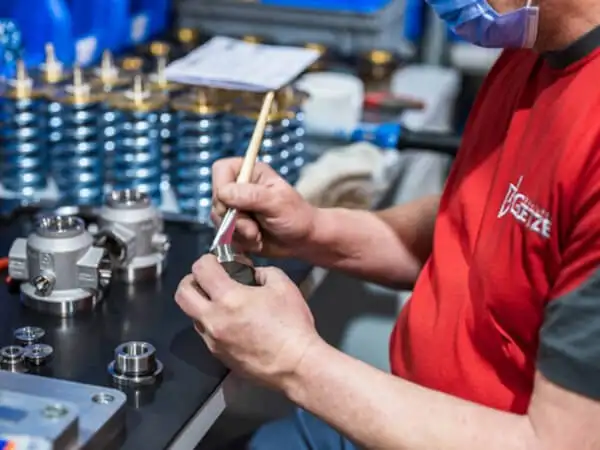

Процесс регулярного технического осмотра, тестирования и калибровки предохранительных клапанов специалистом

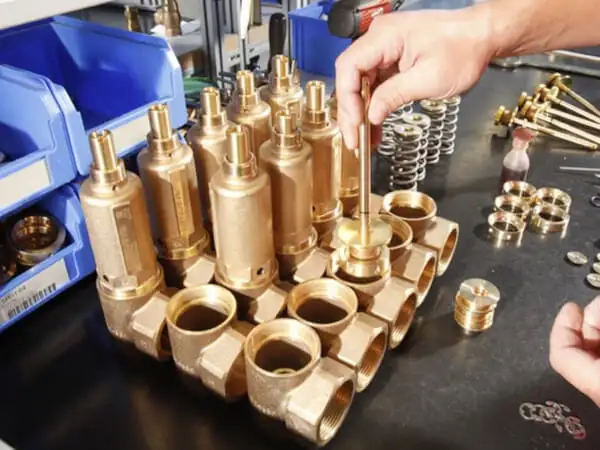

Техническое обслуживание и контроль состояния группы предохранительных клапанов в мастерской
