Запобіжні клапани є ключовими елементами в системах під тиском, завданням яких є захист від надмірного підвищення тиску, що може призвести до виходу з ладу обладнання або навіть до катастрофічних наслідків вибуху. Залежно від типу системи – закритої або відкритої гідравлічної – запобіжні клапани виконують різні функції і проектуються з урахуванням специфічних вимог. Ця стаття має на меті представити роль запобіжних клапанів у цих трьох типах систем, обговорити їх конструкцію, принципи дії та практичне застосування.

Запобіжні клапани – загальна характеристика

Функція та значення

Запобіжні клапани – це механічні пристрої, які автоматично випускають середовище (рідину, газ або пару) з системи, коли тиск у ній перевищує встановлене граничне значення. Їх основною метою є запобігання:

пошкодження обладнання – захищають від перевищення міцності матеріалів елементів системи,
процесних аварій – підтримують стабільні умови роботи, запобігаючи неконтрольованим змінам тиску.

Основні типи запобіжних клапанів

Відкрита структура	Закрита структура (кутова)	Зі закритою, герметичною конструкцією (кутовою) - газонепроникною
Злийте безпосередньо в атмосферу через отвори в корпусі клапана	Клапани з випускним з'єднувачем - забезпечують випуск середовища з вихідної камери до установки	Без функції вентиляції, версія для небезпечних та шкідливих газів

Мідний запобіжний клапан для роботи в закритій системі опалення та водопостачання

I. Запобіжний клапан у замкнутій системі

Характеристика замкнутих систем

Замкнуті системи – це системи, в яких робоче середовище циркулює в замкнутому просторі, не контактуючи з навколишнім середовищем. Прикладами таких систем є опалювальні установки, парові котли, що працюють у замкнутій системі, системи охолодження або технологічні контури в хімічній промисловості.

Запобіжні клапани з нержавіючої сталі для закритих гідравлічних систем під тиском

Роль запобіжного клапана в закритій системі

захист від надлишкового тиску - в результаті термічних або хімічних процесів тиск в системі може зростати. Запобіжний клапан запобігає перевищенню максимально допустимого тиску,
збереження цілісності системи - захищає від пошкодження таких компонентів, як труби, резервуари або теплообмінники,
експлуатаційна безпека - забезпечує безпеку персоналу та навколишнього середовища шляхом контрольованого випуску середовища.

Конструкція та принцип дії

пружинний елемент - сила пружини утримує клапан у закритому положенні до тих пір, поки тиск не перевищить встановлене значення,
диск клапана - ущільнює вихідний отвір, запобігаючи витоку,
калібрування - клапан калібрується на певний тиск відкриття відповідно до вимог системи.

Практичне застосування

опалювальні системи - запобіжні клапани в опалювальних системах захищають від надмірного підвищення тиску, спричиненого тепловим розширенням води,
парові котли - запобіжні клапани запобігають неконтрольованому підвищенню тиску пари,
газові/парові турбіни – у випадку газових/парових турбін, що працюють у закритих системах, запобіжні клапани для пари діють як буфер, коли випускні клапани не в змозі повністю захистити від різкого неконтрольованого підвищення тиску.

Принципова схема роботи газопарової установки в закритій гідравлічній системі

Схема газової/парової електростанції, що працює в замкнутій системі, де: S - компресор, WW - високотемпературний теплообмінник, T - турбіна, WN - низькотемпературний теплообмінник, G - електричний генератор.

II. Запобіжний клапан у відкритій системі

Характеристика відкритих систем

Відкриті системи – це системи, в яких робоче середовище не обмежене закритим простором і може вільно виходити в навколишнє середовище. Прикладами є водопровідні, каналізаційні та протипожежні системи, в яких ми використовуємо запобіжні клапани для води та не тільки.

Група запобіжних клапанів для встановлення у відкритих гідравлічних системах опалення

Роль запобіжного клапана в відкритій системі

контроль потоку - запобігає виникненню надто високого тиску, який має прямий вплив на всю систему,
захист кінцевих пристроїв - захищає арматуру, насоси та інші пристрої від пошкодження - що є дуже важливим з економічної точки зору.

Конструкція та принцип дії

регулювальні клапани - вони компенсують часткові підвищення тиску під час роботи системи,
поплавкові механізми - у водних системах поплавок може контролювати рівень рідини, відкриваючи клапан при його перевищенні,
електронне управління - сучасні клапани можуть управлятися датчиками та системами контролю.

Практичне застосування

водопровідні системи – запобігають зворотньому потоку та надлишковому тиску в мережі,
протипожежні установки – підтримують відповідний тиск у гідрантах та спринклерах,
харчова промисловість - контроль тиску в процесах виробництва напоїв або харчових продуктів,
газові/парові турбіни - у випадку газових/парових турбін, що працюють у відкритих системах, запобіжні клапани діють як буфер, коли випускні клапани не в змозі повністю захистити від різкого неконтрольованого підвищення тиску.

Принципова схема роботи турбогазової установки у відкритій системі під тиском

Схема турбогазової електростанції, що працює у відкритій системі; S – компресор, KS – камера згоряння, T – турбіна, G – електричний генератор

Характеристика гідравлічних систем

Гідравлічні системи використовують рідину (найчастіше гідравлічну оливу) для передачі енергії та керування рухом у машинах і пристроях. Вони широко застосовуються у важкій промисловості, будівельній техніці, авіації та сільському господарстві.

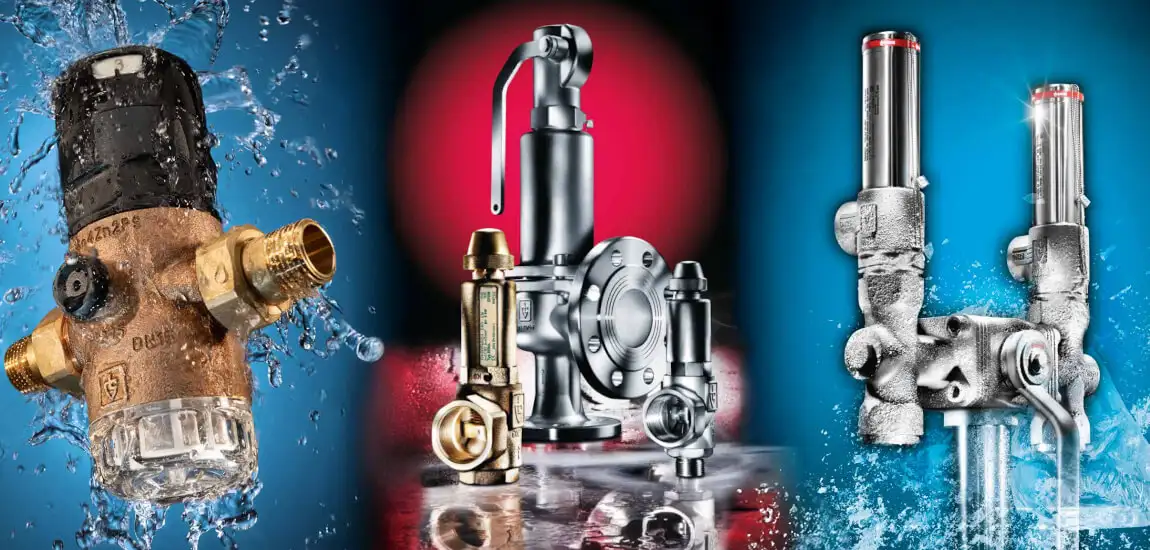

Колаж різних типів запобіжних клапанів для промислових та побутових гідравлічних систем

Роль запобіжного клапана в гідравлічній системі

захист від перевантаження - запобігає пошкодженню елементів системи в результаті надмірного підвищення тиску, спричиненого, наприклад, блокуванням руху циліндра.
стабілізація роботи - підтримує тиск в системі на заданому рівні, що забезпечує плавність і точність роботи машин.
безпека використання - захищає операторів і обладнання від наслідків гідравлічних аварій.

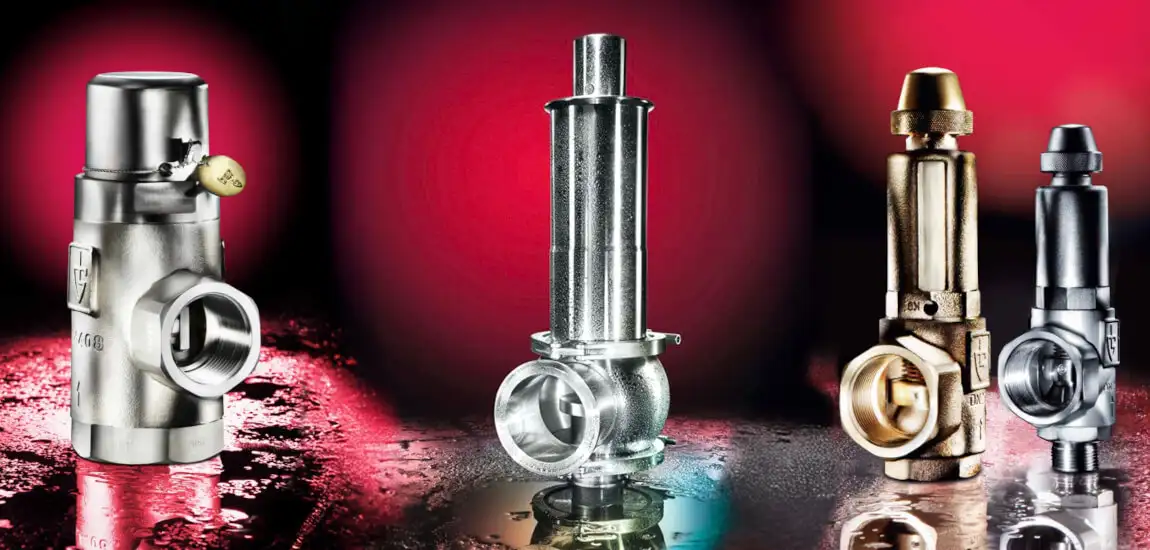

Характеристика та роль запобіжних клапанів у забезпеченні стабільної роботи гідравлічної системи

Практичне застосування

будівельна техніка – екскаватори, навантажувачі – клапани захищають систему від перевантаження під час підйому важких вантажів
гідравлічні преси – контроль тиску забезпечує безпеку та точність обробки матеріалів.
авіаційні системи управління - в літаках запобіжні клапани мають ключове значення для надійності систем управління

Норми та стандарти щодо запобіжних клапанів

PN-EN ISO 4126: Міжнародний стандарт щодо пристроїв захисту від надлишкового тиску.
ASME Boiler and Pressure Vessel Code: Американський стандарт, що регулює проектування та застосування запобіжних клапанів у котлах та резервуарах під тиском.
Директива щодо тиску PED 2014/68/ЄС: Європейська директива, що визначає вимоги до обладнання, що працює під тиском.

Відповідність запобіжних клапанів технічним стандартам та нормам безпеки гідравлічних систем

Фактори, що впливають на вибір запобіжного клапана

Технічні параметри

тиск (початковий) відкриття,
тиск скидання,
тиск закриття,
приріст тиску, необхідний для досягнення необхідної пропускної здатності,
падіння тиску, необхідне для досягнення герметичного закриття,
коефіцієнт витоку,
пропускна здатність клапана,
діаметр прохідного каналу,
робочий фактор.

Експлуатаційні умови

умови навколишнього середовища - вологість, робоча температура, запиленість, вплив атмосферних факторів
частота операцій - часте відкривання і закривання клапана впливає на його довговічність і вимагає відповідної конструкції

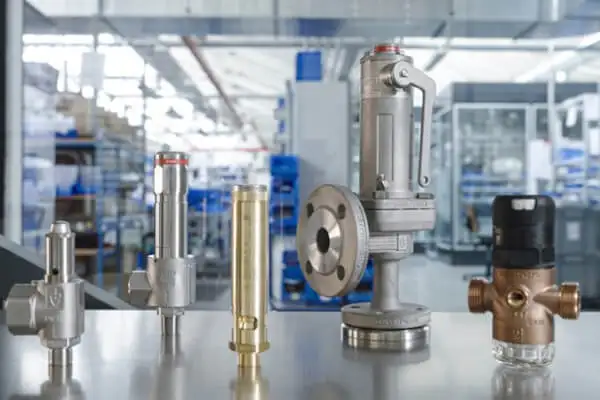

Умови експлуатації запобіжних клапанів у промислових гідравлічних системах на виробництві

Технічне обслуговування та контроль запобіжних клапанів

регулярні огляди та продувки - відповідно до графіка виробника або законодавчих норм
функціональні випробування - перевірка правильності роботи клапана шляхом імітації умов надлишкового тиску
калібрування - налаштування тиску відкриття відповідно до вимог системи
заміна зношуваних деталей - ущільнень, пружин або механічних елементів

Технічне обслуговування та контроль запобіжних клапанів

регулярні огляди та продувки - відповідно до графіка виробника або законодавчих норм
функціональні випробування - перевірка правильності роботи клапана шляхом імітації умов надлишкового тиску
калібрування - налаштування тиску відкриття відповідно до вимог системи
заміна зношуваних деталей - ущільнень, пружин або механічних елементів

Процес регулярного технічного огляду, тестування та калібрування запобіжних клапанів спеціалістом

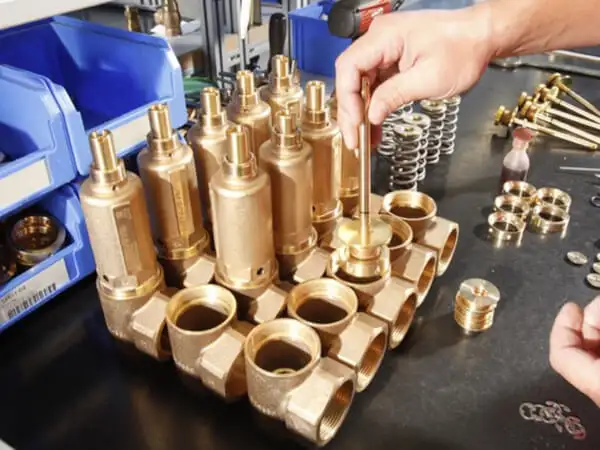

Технічне обслуговування та контроль стану групи запобіжних клапанів у майстерні
