Пневматична мережа, зажимна - System Effebi Press
Зміст
Обтискний монтаж - система EFFEBI-PRESS
EPDM - чорний (зазвичай асоціюється з ВОДОЮ)
HNBR - жовтий (зазвичай асоціюється з GAS)
FPM - зелений, співпадає з FKM - зелений (зазвичай асоціюється з сонячним полем)
FPM - червоний, збігається з FKM - червоний (зазвичай асоціюється з ІНДУСТРІЄЮ)
Характеристики та застосування
Обтискний монтаж - система EFFEBI-PRESS
Сфера застосування:
Матеріали
Залежно від застосування, вироби виготовляються з наступних матеріалів:
- нержавіюча сталь
- вуглецева сталь
Переваги
Основними перевагами Effebi-Press є:
- практична альтернатива традиційним методам з'єднання, які вимагають зварювання та/або різьблення;
- зниження загальної вартості монтажу;
- простота і швидкість монтажу;
- чиста і безпечна система, без ризику для монтажника;
- надійні і довговічні ущільнення;
- мінімальний ризик помилки для монтажника;
- відсутність використання джерел тепла;
- відсутність ризику виникнення пожежі під час монтажу;
- висока корозійна стійкість;
- висока термостійкість;
- значно менша вага порівняно з традиційними металевими системами;
- естетично привабливий зовнішній вигляд, ідеально підходить для "видимих інсталяцій";
- дуже хороша швидкість потоку рідини;
- кінцева якість залежить від обладнання, а не від майстерності інсталятора, який не повинен мати високої кваліфікації.
Компоненти
Система Effebi-Press складається з наступних компонентів:
- компресійні фітинги - це основний компонент системи. Вони мають фігурне гніздо на кожному кінці, в якому знаходиться кільцеве ущільнення з синтетичного каучуку. Вони доступні в різних типах і конструкціях, деякі з них також дозволяють приєднувати фланцеві, різьбові або зварні компоненти з різних матеріалів.
- Труби
- обтискні інструменти
Процес з'єднання
З'єднання фітингів з трубами є простим, швидким і безпечним. Результат операції є "остаточним", оскільки компоненти більше не можуть бути роз'єднані і не можуть повернутися до свого початкового стану.
Труба вставляється в фітінг до упору, а потім фасонний кінець фітинга притискається до труби за допомогою затискної губки, що приводиться в дію обтискною машиною.
Обтискання викликає дві деформації. Перша деформація стискає ущільнювальне кільце у фасонному гнізді і забезпечує герметизацію труби. По-друге, деформується геометрія фітинга і труби, запобігаючи ковзанню і обертанню фітинга і труби.
Залежно від діаметра, отриманий полігональний профіль преса різний, шестикутний або близький до прямокутного, але, тим не менш, однорідний
На рис. 1 показані приклади компонентів до і після пресування, в профіль і в розрізі.
Обтискне обладнання
Обтиск здійснюється за допомогою обтискних машин (пресів), оснащених змінними затискачами (губками або ланцюгами), які змінюються залежно від діаметра.
На ринку доступні різні типи електромеханічних і, найчастіше, електрогідравлічних обтискних машин з живленням від акумулятора або кабелю (220В - 110В - 48В).
Зазвичай їх поділяють на 3 класи, залежно від максимального зусилля, що прикладається:
- портативні та мало зусилля (до 17 кН), здатні обтискати приблизно до діаметра 28 мм;
- середнього зусилля (до 40 кН); вони найбільш поширені та універсальні;
- великого зусилля (понад 40 кН), придатні для обтискання "великих" діаметрів (від 76,1 мм), мають значні габарити та значну вагу.
Ущільнювальне кільце
Це компонент із синтетичного каучуку, який гарантує герметичність з'єднання. Доступні діаметри від 15 до 108 мм, залежно від використовуваного матеріалу.
Матеріали
Залежно від застосування, ущільнювальні кільця виготовляються з наступних матеріалів:
EPDM - чорний (зазвичай асоціюється з ВОДОЮ)
Це стандартний матеріал, доступний в діаметрах від 15 до 108 мм, придатний для температур від -20 до +120 °C і тиску до 16 бар. Він має багато застосувань і використовується для води, опалення, охолодження, пари, протипожежного захисту, стисненого повітря (без масла) та інертних газів.
HNBR - жовтий (зазвичай асоціюється з GAS)
Це матеріал, що використовується в газових установках. Він доступний в діаметрах від 15 до 108 мм і підходить для температур від -20 до +70 °C і тиску до 5 бар.
FPM - зелений, співпадає з FKM - зелений (зазвичай асоціюється з сонячним полем)
Це матеріал, який використовується в особливо складних умовах, при температурі від -20 до + 180 °C і тиску до 16 бар. Він доступний в діаметрах від 15 до 108 мм і особливо підходить для сонячних установок. Не підходить для парових установок.
FPM - червоний, збігається з FKM - червоний (зазвичай асоціюється з ІНДУСТРІЄЮ)
Це матеріал, який використовується для деяких спеціальних застосувань, при температурах від -20 до + 180 °C і тиску до 16 бар. Він доступний в діаметрах від 15 до 108 мм і використовується для промислового застосування, наприклад, для транспортування різних типів рідин, таких як мастильні та мастильно-охолоджувальні рідини, дизельне паливо тощо, а також для систем стисненого повітря (з мастилом). Він не підходить для використання в парових системах.
Характеристики та застосування
Профілі
Ущільнювальні кільця бувають двох типів.
Ущільнювальне кільце Leak Signalling/LBP ('Leak Before Press') (рис. 2)
Це інноваційне, запатентоване ущільнювальне кільце, доступне з EPDM для діаметрів від 15 до 54 мм. Воно має полігональну форму, що складається з ряду прямолінійних трубчастих секцій постійного перерізу, розташованих в кільце таким чином, щоб створювати багаторазові потоки між недеформованим ущільнювальним кільцем і його гніздом. Якщо фітинг випадково розтиснути, профіль ущільнювального кільця дозволяє виявити ненормальний стан як під час випробування на герметичність, так і візуально за витоком води або повітря. Ця особливість зазвичай називається "витік до обтиску - LBP". Якщо фітінг обтиснутий правильно, ущільнювальне кільце, як і традиційні ущільнювальні кільця, перекриває всі потоки і забезпечує герметичне ущільнення
Рис. 2 Ущільнювальне кільце LBP
Традиційне ущільнювальне кільце (рис. 3)
Це ущільнювальне кільце з добре відомою тороїдальною формою. Воно доступне у всіх версіях еластомерів і може використовуватися для всіх застосувань.
Рис. 3 Традиційне ущільнювальне кільце
Маркер витоку
У новій системі компресійних фітингів будь-яке витікання пов'язане з єдиною причиною: неправильним або невдалим обтисненням фітингів.
Після монтажу, під час тестування, може бути особливо важко перевірити всі з'єднання, оскільки зібраний фітінг, навіть якщо він не затиснутий, все одно дає деякий витік, і витік може бути майже не помітним (ситуація зі стандартним ущільнювальним кільцем).
На додаток до використання ущільнювального кільця LBP, Effebi-press пропонує монтажникам додаткове рішення, корисне для запобігання та легкої ідентифікації неопресованих фітингів.
Рис. 4 відрив і ручне видалення маркера витоку | Рис. 5 з'єднання з трубою до і після опресування
Це візуальний маркер витоку: тонка і помітна кольорова плівка, що наноситься ззовні на фітинги, на профільований кінець, підготовлений до зварювання. Ця плівка жодним чином не заважає і не перешкоджає роботі фітинга. При натисканні на фітінг плівка рветься/відривається від металу/зморщується. Її можна легко зняти вручну без використання будь-яких інструментів (рис. 4-5)
При перевірці монтажу монтажник швидко помітить, навіть з відстані кількох метрів, чи є на з'єднувачах неушкоджена кольорова фольга (рис. 6). Якщо плівку забули зняти після опресування, монтажник все одно може побачити під час візуального огляду, чи плівка ціла, чи вона порвана або зім'ята. Тому немає необхідності підходити до всіх з'єднань, щоб перевірити герметичність або виявити будь-які невеликі протікання. Якщо опресування не можна перевірити візуально, а тільки на дотик (у прихованих або темних місцях), то цілісність фольги можна легко перевірити навіть на дотик.

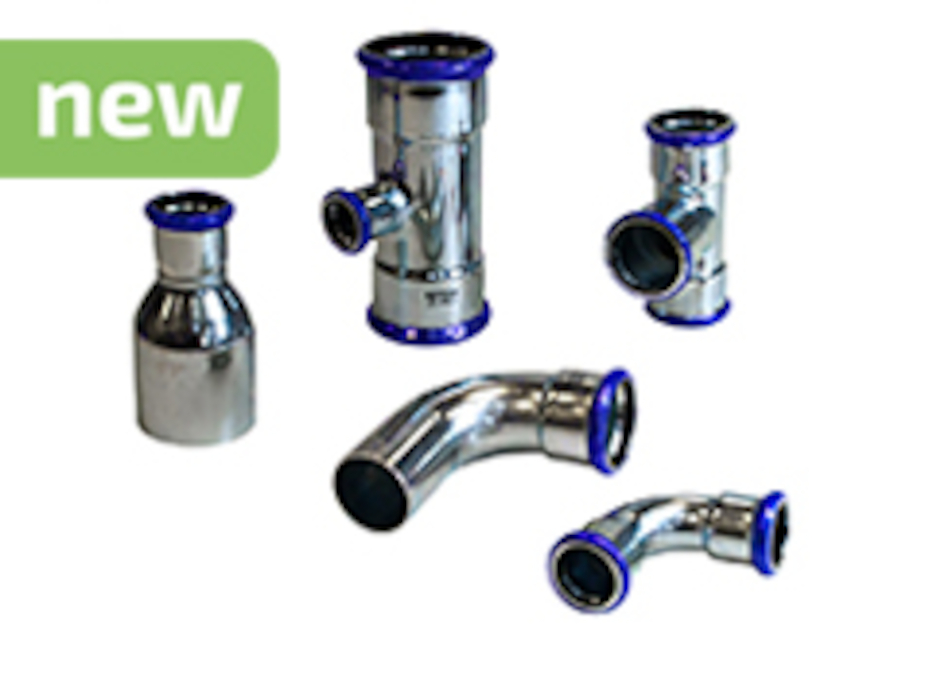

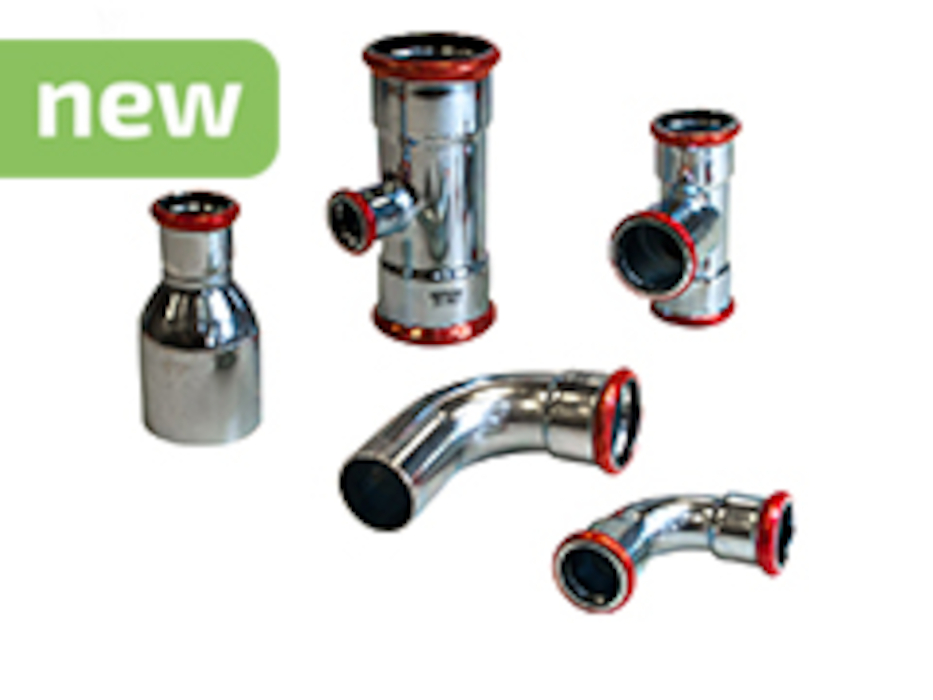

Колір плівки пов'язаний з типом фітингів: синій - для фітингів з нержавіючої сталі, червоний - для фітингів з вуглецевої сталі (рис. 7).
Маркер протікання присутній на всіх фітингах діаметром від 15 до 54 мм. Для більших діаметрів використання маркерів не є необхідним, оскільки розмір фітингів дозволяє візуально перевірити опресовування навіть на відстані.
Таке рішення в поєднанні з наявністю ущільнювального кільця LBP забезпечує подвійну безпеку під час монтажу. (Рис. 8).
Рис. 6 Наявність маркера витоку легко визначити візуально, навіть здалеку | Рис. 7 Колір маркера витоку в залежності від матеріалу | Рис. 8 Ущільнювальне кільце LBP + маркер витоку = подвійна безпека
Фітинги
Перед встановленням фітингів перевірте наявність і правильне положення ущільнювальних кілець в гніздах і - за необхідності - змастіть їх водою або тальком, щоб полегшити подальше вставляння труби.
Категорично забороняється використання масел, мастил, клеїв, герметиків, попелу або інших подібних речовин.
Мал. 21 Різання труб | Мал. 22 Зачищення кінців труб | Мал. 23 Перевірка наявності та положення ущільнювальних кілець
Рис. 24 Вирівнювання труб до фітингів і маркування правильного положення | Рис. 25 Шаблон маркера для діаметрів 12 - 54 мм | Рис. 26 Використання монтажних хомутів для великих діаметрів
Мал. 27 установка прес-інструменту | Мал. 28 пресування
Пресові машини повинні бути оснащені тільки прес-інструментами М-профілю, що відповідають зовнішнім діаметрам труб та їх фітингів.
Рекомендуються наступні типи:
- обтискні губки, для діаметрів від 15 до 35 мм.
- ланцюгові обтискачі з мінімум 3 секторами, для діаметрів від 42 до 108 мм;
для цих діаметрів Effebi S.p.A. не приймає обтискання за допомогою губок, навіть якщо вони є в наявності на ринку.
