Мережі з нержавіючої сталі 316L

Зміст

Обтискні фітинги

Труби

Використання для питної води

Використання в пожежних і спринклерних системах



Нержавіюча сталь 316L

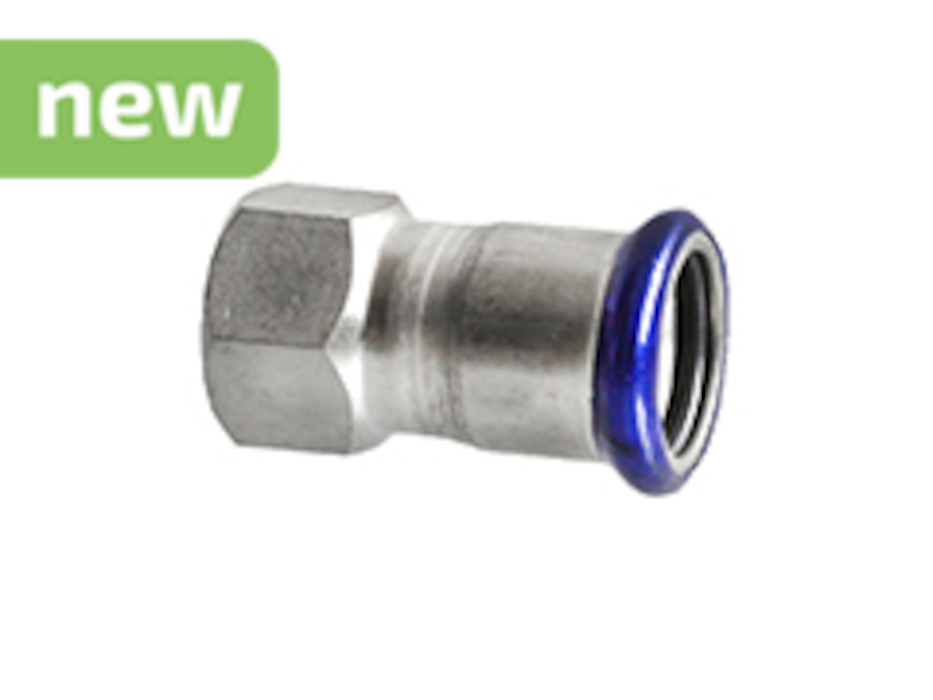

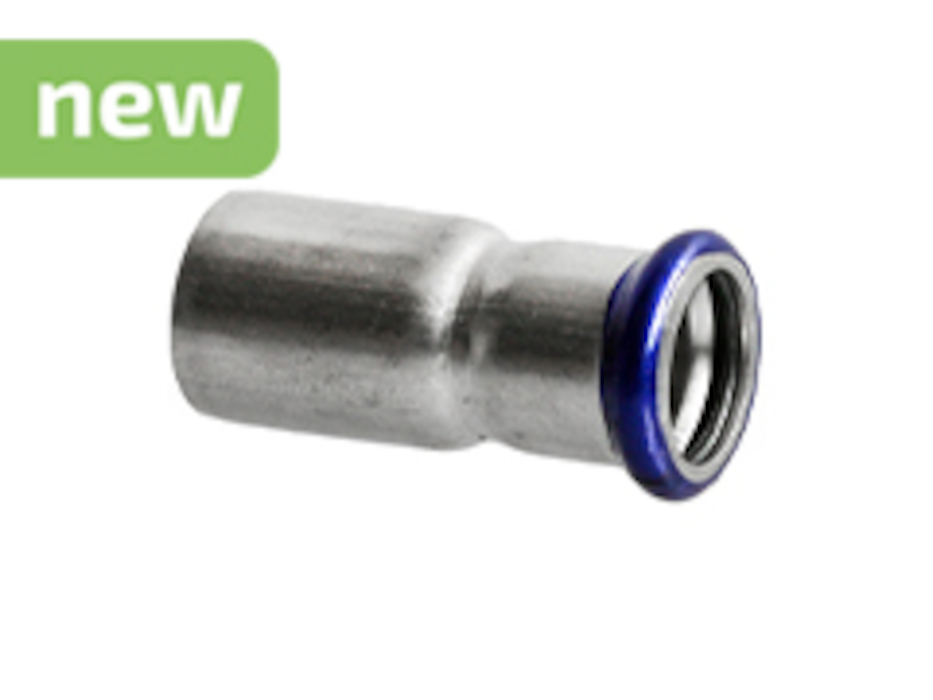

Обтискні фітинги

Обтискні фітинги виготовлені з аустенітної нержавіючої сталі Cr-Ni-Mo № 1.4404 (AISI 316L). Діапазон діаметрів від 15 до 108 мм.

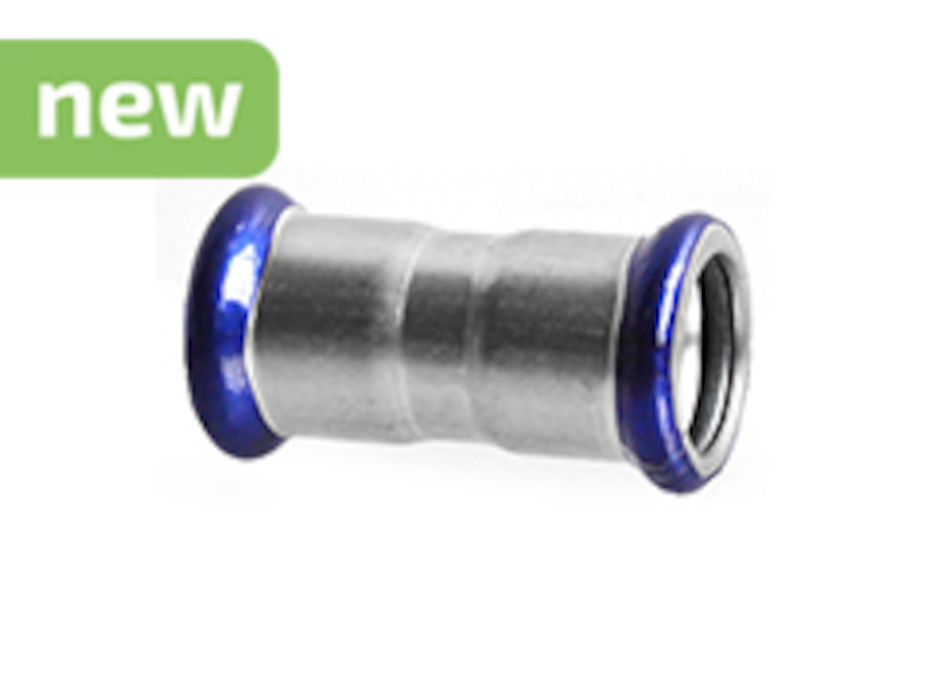

Муфти виготовляються за спеціальним виробничим процесом, який включає такі основні етапи:

  • розрізання труби на частини та їх механічну обробку;
  • згинання або іншу механічну обробку;
  • холодне формування гнізда ущільнювального кільця;
  • можливе зварювання інших компонентів муфти;
  • термічну обробку в контрольованій атмосфері при температурі 1 050 °C для відновлення початкових властивостей матеріалу і підвищення корозійної стійкості.

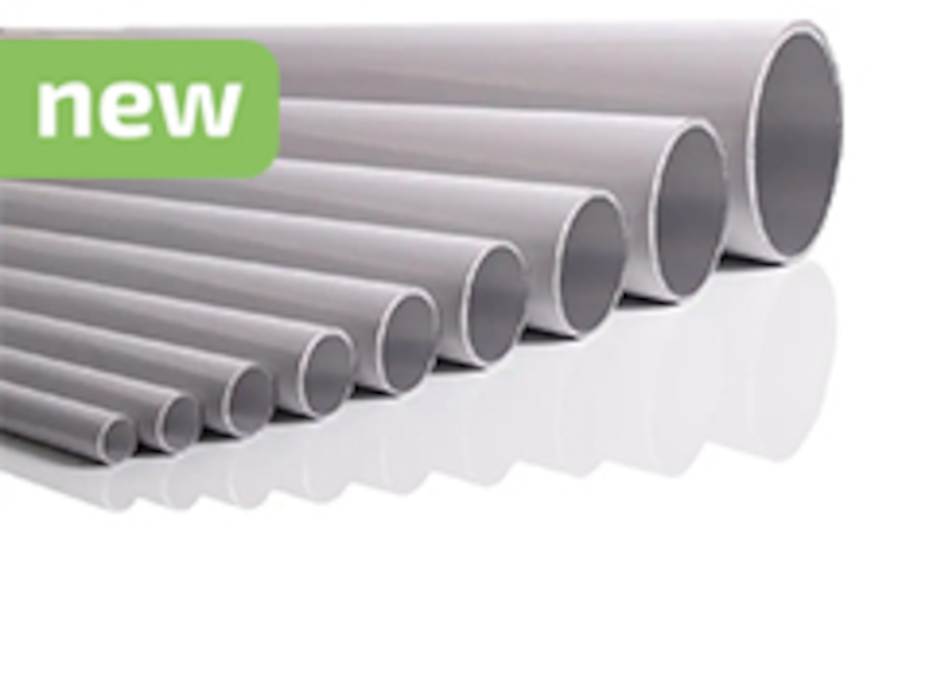

Труби

Труби для монтажу виготовлені з аустенітної нержавіючої сталі Cr-Ni-Mo № 1.4404 (AISI 316L) відповідно до стандартів UNI EN 10088-2, UNI EN 10217-7 та UNI EN10312. Вони продаються в 6-метрових відрізках.

Технічні характеристики труб наведені в таблиці 1

Таблиця 1. Труби з нержавіючої сталі для трубопроводів. Технічні характеристики.

Додаток

Зовнішній діаметр x товщина [мм]

DN

Вміст води [дм3/м]

Вага нетто [кг/м]

Аустенітна нержавіюча сталь X2 CrNiMo 17-12-2 № 1.4404 (AISI 316L) відповідно до UNI EN 10088-2, UNI EN 10217-7, UNI EN 10312.

15.0 x 1.0

0 18.0 x 1.0

22.0 x 1.2

28.0 x 1.2

35.0 x 1.5

42.0 x 1.5

54.0 x 1.5

76.1 x 2.0

88, 9 x 2,0

108,0 x 2,0 12

12

15

20

25

32

40

50

65

80

100

0,133

0,201

0,302

0,514

0,804

1195

2043

4083

5661

8495

0,351

0,426

0,625

0,805

1258

1521

1972

3711

4352

5308



  • Межа міцності на розрив Rm: 490-690 Н/мм2
  • Межа текучості Rp0.2: ≥ 190 Н/мм2
  • Поздовжнє подовження A: ≥ 40%
  • Радіус кривизни r ≥ 3,5 d (до діаметра 28 мм)

Використання для питної води

Нержавіюча сталь Effebi-press є ідеальним рішенням для установок, призначених для розподілу питної води, оскільки нержавіюча сталь AISI 316L гарантує максимальну гігієнічність і високу корозійну стійкість.

Ущільнювальне кільце виготовлене з чорного EPDM і стійке до старіння, високих температур і хімічних добавок, що робить його придатним для всіх типів очищеної води. Доступні версії з ущільнювальним кільцем LBP і звичайним ущільнювальним кільцем.

Умови використання:

  • максимальний тиск: 16 бар
  • максимальний відносний тиск: - 0,8 бар (абсолютний тиск: 0,2 бар)
  • максимальна температура: 120°C

Використання в пожежних і спринклерних системах

Нержавіюча сталь Effebi-press також використовується в системах мокрого і сухого протипожежного захисту, для діаметрів від 22 до 108 мм.

Він відповідає стандарту UNI EN 12845 для автоматичних спринклерних систем і стандарту UNI 10779 (та його національним еквівалентам) для постачання гідрантів і шлангових котушок.

Ущільнювальне кільце (o-ring) виготовлене з чорного EPDM і стійке до старіння, нагрівання і хімічних добавок. Доступні та схвалені як у версії з ущільнювальним кільцем LBP, так і у версії зі звичайним ущільнювальним кільцем.

Умови використання для гідрантів і шлангових котушок:

  • максимальний тиск: 16 бар

Умови використання для спринклерних систем:

  • максимальний тиск для діаметрів до 76,1 мм: 16 бар
  • максимальний тиск для діаметрів 88,9 і 108 мм: 12,5 бар

Таблиця 2 Effebi-Press з нержавіючої сталі. Властивості.

додаток

Опалення та охолодження

Пара

Стиснене повітря (без масла) та інертні гази

Стиснене повітря (з маслом)

Сонячна (без пари)

Матеріал/Колір

EPDM чорний

EPDM чорний

EPDM чорний

FPM червоний

FPM зелений

Максимальний тиск

16 барів

16 барів

16 барів

16 барів

16 барів

Мінімальна і максимальна температура

- 20 / +120°C

макс. + 120°C

-20 / +85°C

-20 / +85 °C

-20 / +180 °C

Рекомендації

Використовуйте антифриз не більше 50%

Змочіть ущільнювальне кільце водою перед тим, як вставляти трубу у фітинг.
