Сильфонний компенсатор - це компонент трубопровідної системи у вигляді амортизаційної вставки, призначенням якої є компенсація незначних зміщень і вібрацій в трубопроводі. Застосовуються там, де необхідно компенсувати подовження установки, що виникають в результаті температурних впливів або вібрацій, викликаних роботою обладнання в системі, такого як насоси, турбіни і т.д. Застосовуються також для зменшення шуму і зміщень компонентів системи. Вони також використовуються для зменшення шуму і зміщення компонентів системи по відношенню один до одного. Використання цього виду компенсації має безпосередній вплив на безпеку і термін служби системи трубопроводів, що виражається в безперебійній роботі і, як наслідок, скороченні простоїв.
Конструкція та особливості компенсаторів
Основним елементом компенсатора є сильфон - одно- або багатихвильова оболонка, яка має аксіальну метричну форму. Сильфон може бути виготовлений з гумової суміші або сталі. Найпоширеніші на ринку сильфони виготовлені з каучуку NBR або EPDM - їх гнучкість впливає на хороше поглинання як вібрацій, так і температури.

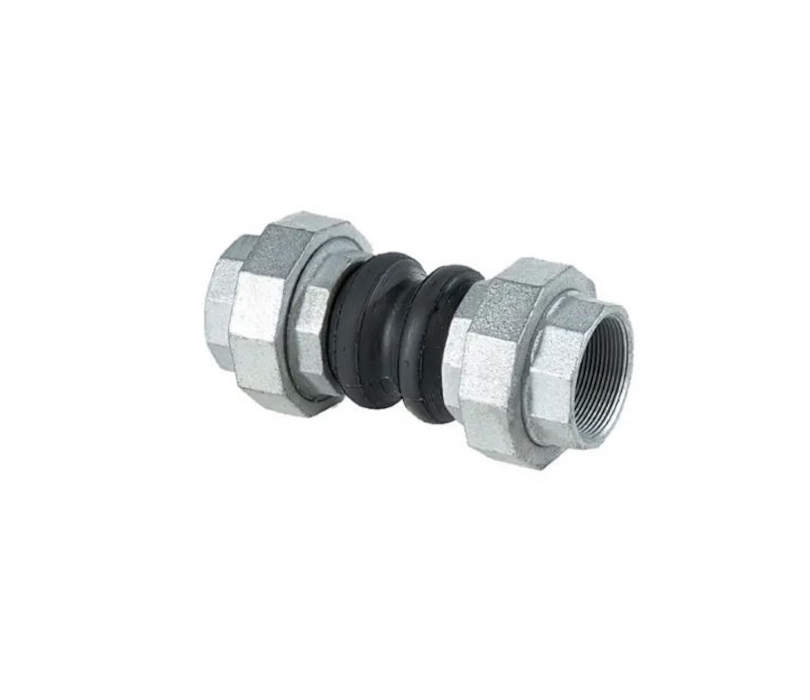

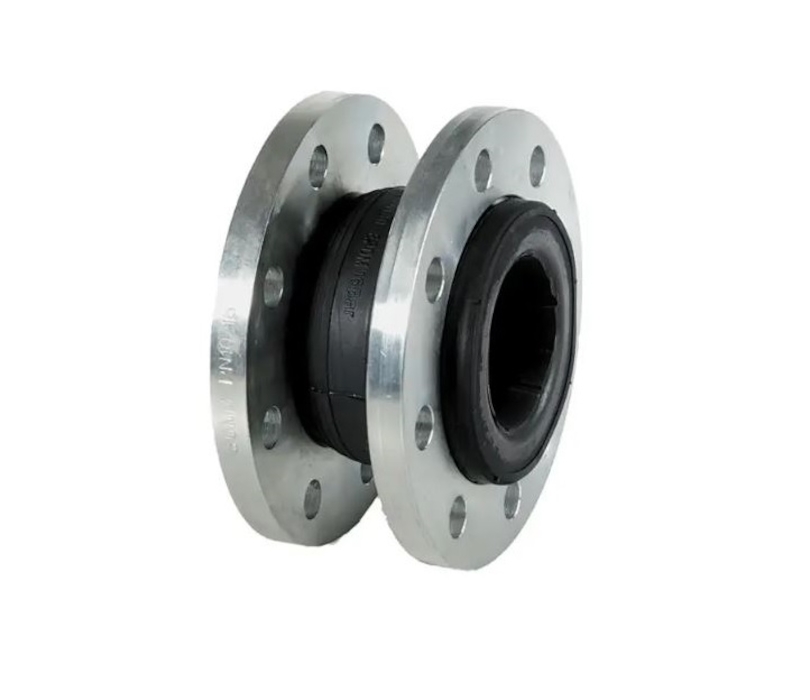

Компенсатори зазвичай закінчуються фланцями, які встановлюються на установці, але для труб меншого діаметру також доступні версії з різьбленням. Фланці зазвичай виготовляються з вуглецевої або нержавіючої сталі.
Міцність компенсатора залежить насамперед від сировини, з якої виготовлені сильфон і фланець. Для води і повітря достатньо гумових компенсаторів зі сталевими фланцями, тоді як для агресивних середовищ вам можуть знадобитися спеціальні версії, наприклад, для газів, масел або пари.
Де застосовуються компенсатори
Популярність сильфонних компенсаторів зумовлює те, що вони встановлюються практично у всіх трубопроводах, які потребують компенсації, від систем транспортування води, в тому числі питної, повітря, палива, до систем, в яких рідини, що протікають, вимагають спеціального виконання віброгасильних елементів - наприклад: санітарно-технічні, газові, хімічні установки.
Завдяки широкому спектру застосування, компенсатори мають сертифікати, необхідні в окремих галузях промисловості, такі як: якість ISO, CE, DNV-GL; харчові продукти FDA, питна вода PZH, DVGW, WRAS; морські ABS. Найчастіше вони виготовляються, як і в серії Paneumat, на робочий тиск PN16.
Де застосовуються компенсатори
Для промислових ринків виробляються в основному 4 моделі компенсаторів: металеві, тканинні, гумові та спеціальні. Кожен з них призначений для гасіння і поглинання вібрацій в установці, але технологія їх виготовлення і властивості використовуваних матеріалів визначають їх застосування в тій чи іншій галузі, до яких відносяться:
- Водопровідні мережі та очисні споруди
- Повітряні установки
- Хімічна промисловість
- Металургія
- Електроенергетика та опалення
- Будівництво
- Переробна та харчова промисловість
- Гірничодобувна промисловість
Приймаючи рішення про придбання компенсаторів, варто скористатися пропозиціями перевіреного постачальника, такого як Pneumat. Висока якість виготовлення в поєднанні з привабливими цінами гарантує безвідмовну установку.
Якщо ви хочете отримати більше інформації про ці монтажні елементи, будь ласка, зв'яжіться з нами.
faqs
Що таке сильфонні компенсатори і яке їх основне застосування?
Сильфонні компенсатори, також відомі як компенсатори руху, - це спеціальні пристрої, які використовуються в трубопроводах та інших системах трубопроводів. Їхнє головне призначення — компенсувати зміни довжини труби внаслідок теплового розширення, яке може спричинити напругу та пошкодження труб. Сильфонні компенсатори — це гнучкі конструкції, які можуть розширюватися, стискатися або змінювати напрямок, щоб мінімізувати вплив теплового розширення та інших сил, що діють на систему трубопроводів.
Які основні типи сильфонних компенсаторів?
Основними видами сильфонних компенсаторів є: осьовий, бічний і кутовий. Осьові компенсатори призначені для компенсації зміни довжини по осі трубопроводу. Бічні компенсатори компенсують переміщення, поперечні до осі трубопроводу, а кутові компенсатори - переміщення в будь-якому напрямку.
Які основні матеріали використовуються для виготовлення сильфонних компенсаторів?
У компенсаторах сильфонні фланці зазвичай виготовляються з вуглецевої сталі, в деяких випадках з нержавіючої сталі, яка є стійкою до корозії та високих температур. Сильфони виготовлені із суміші гуми або тканини та використовуються залежно від конкретних вимог застосування.
Які найважливіші параметри слід враховувати при виборі сильфонного компенсатора?
При виборі сильфонного компенсатора слід враховувати кілька важливих параметрів, таких як: діапазон робочих температур, діапазон робочого тиску, діапазон переміщень, які необхідно компенсувати (осьові, бічні, кутові), діаметр трубопроводу, матеріал трубопроводу та властивості середовища, що протікає через нього. трубопровід.
Чи потребують регулярного обслуговування сильфонні компенсатори?
Так, регулярне технічне обслуговування та перевірка мають вирішальне значення для належної роботи та довговічності сильфонних компенсаторів. Технічне обслуговування може включати очищення, перевірку стану ущільнень, моніторинг руху компенсатора та перевірку на наявність корозії та інших пошкоджень.
Які можливі наслідки неправильного встановлення або використання сильфонних компенсаторів?
Неправильне встановлення або використання сильфонних компенсаторів може призвести до багатьох проблем, таких як гідроудар, пошкодження труб, поломка обладнання та навіть серйозні збої системи. Для деяких застосувань, наприклад в енергетичній чи хімічній промисловості, це також може становити серйозну загрозу безпеці.
Чи можна використовувати сильфонні компенсатори в системах високого тиску?
Так, існують спеціальні типи сильфонних компенсаторів, призначених для роботи в умовах високого тиску. Опір тиску компенсатора залежить від матеріалу, з якого він виготовлений, і його конструкції.
Чи можна використовувати сильфонні компенсатори з будь-яким типом рідини?
Не всі сильфонні компенсатори можна використовувати з усіма типами носіїв. Вибір відповідного компенсатора залежить від властивостей робочого середовища, таких як його температура, тиск, хімічна агресивність і вміст твердих часток.
Які основні принципи роботи сильфонних компенсаторів?
Сильфонні компенсатори працюють за принципом гнучкої деформації сильфонів, які здатні розширюватися, звужуватися та змінювати напрямок у відповідь на рух трубопровідної системи. Ця гнучкість дозволяє компенсувати зміни довжини труби внаслідок теплового розширення, сейсмічних рухів, вібрацій і коливань у трубопроводі та інших сил, що діють на систему трубопроводів.
Чи можна використовувати сильфонні компенсатори в підземних системах?
Так, сильфонні компенсатори можна використовувати в підземних системах. Правильний вибір і встановлення компенсатора має вирішальне значення для забезпечення ефективної роботи та довговічності системи.
Які основні проблеми встановлення сильфонних компенсаторів?
Встановлення сильфонних компенсаторів вимагає точної посадки та балансу для забезпечення належної компенсації руху. Інші проблеми можуть включати забезпечення достатнього простору для встановлення, забезпечення належної теплоізоляції та забезпечення належного обслуговування та перевірки.
Чи можна використовувати сильфонні компенсатори в газотранспортних системах?
Так, в газотранспортних системах часто використовуються сильфонні компенсатори. Вони ефективно компенсують рухи, спричинені змінами температури та тиску газу.
Які стандарти проектування та монтажу сильфонних компенсаторів?
Стандарти проектування та монтажу сильфонних компенсаторів можуть відрізнятися в залежності від країни та специфіки даної трубопроводної системи. Наприклад, в Європі одним із найважливіших документів є стандарт EJMA (Європейської асоціації виробників компенсаторів), який містить рекомендації щодо проектування, монтажу та обслуговування сильфонних компенсаторів.
Які існують методи випробування сильфонних компенсаторів?
Сильфонні компенсатори зазвичай перевіряють на стійкість до тиску, здатність пристосовуватись до руху та стійкість до корозії. Дослідження можна проводити в лабораторії за допомогою спеціального випробувального обладнання.
Які типові несправності сильфонних компенсаторів і як їх ремонтувати?
Поширені несправності сильфонних компенсаторів можуть включати витік, пошкодження сильфона, втрату здатності компенсувати рух і корозію. Ремонт може включати заміну пошкоджених деталей, посилення конструкції або повну заміну компенсатора в разі більш серйозних поломок.
Чи доступні сильфонні компенсатори різних розмірів і форм?
Так, сильфонні компенсатори доступні в різних розмірах і формах, щоб відповідати вимогам різних систем трубопроводів. Вони можуть бути налаштовані відповідно до конкретних вимог застосування, включаючи конкретні вимоги до діаметра труби, діапазон руху, який необхідно пристосувати, і властивості середовища, що протікає через трубопровід.
Чи дорого встановити та обслуговувати сильфонні компенсатори?
Витрати, пов’язані з установкою та обслуговуванням сильфонних компенсаторів, можуть змінюватися залежно від багатьох факторів, таких як розмір і тип компенсатора, специфіка системи трубопроводів, а також вимоги до обслуговування та перевірки.
Які існують варіанти переробки сильфонних компенсаторів?
Багато компонентів сильфонних компенсаторів, наприклад нержавіюча сталь, можна переробити. Процес переробки залежить від місцевих правил і можливостей.
Який термін служби сильфонного компенсатора?
Термін служби сильфонного компенсатора залежить від багатьох факторів, включаючи умови експлуатації, якість матеріалів, конструкцію компенсатора та регулярність технічного обслуговування. При правильному монтажі та обслуговуванні сильфонні компенсатори можуть прослужити багато років.
Чи можна використовувати сильфонні компенсатори в промислових системах, таких як електростанції чи нафтопереробні заводи?
Так, сильфонні компенсатори часто використовуються в різних промислових системах, включаючи електростанції та нафтопереробні заводи. Вони мають вирішальне значення для ефективного керування тепловим розширенням та іншими рухами у великих і складних системах трубопроводів.
Чи можна використовувати сильфонні компенсатори в сантехнічних установках?
Так, хоча вони не так широко використовуються в сантехнічних установках, як у промисловості. Сильфонні компенсатори можна використовувати для регулювання теплового розширення та переміщення в системах трубопроводів гарячої та холодної води.
Чим відрізняються сильфонні від пружинних компенсаторів?
Сильфонні компенсатори використовують гнучкі сильфони, які можуть розширюватися та стискатися у відповідь на рухи, тоді як пружинні компенсатори використовують пружини для керування рухами. Сильфонні компенсатори зазвичай більш складні за конструкцією і можуть компенсувати різні види переміщень (осьові, бічні, кутові), а пружинні компенсатори зазвичай простіші і використовуються для компенсації переважно осьових переміщень.
Які основні етапи встановлення сильфонного компенсатора?
Встановлення сильфонного компенсатора зазвичай включає кілька етапів, таких як: підготовка місця установки, підготовка самого компенсатора (наприклад, попереднє стиснення), правильне розміщення компенсатора в системі трубопроводу, належне встановлення та герметизація, а також пост. - перевірка монтажу.
Чи сильфонні компенсатори стійкі до хімічних речовин?
Так, багато сильфонних компенсаторів виготовляються з матеріалів, стійких до різних видів хімікатів. Однак питома стійкість до хімічних речовин залежить від типу матеріалу, який використовується для виготовлення компенсатора, і типу хімічної речовини.
Чи існують спеціальні сильфонні компенсатори для використання в спеціалізованих програмах, таких як атомна промисловість?
Так, існують спеціалізовані сильфонні компенсатори, розроблені для використання в дуже специфічних сферах застосування, таких як атомна промисловість. Ці компенсатори розроблені та виготовлені з матеріалів, які відповідають детальним стандартам і галузевим вимогам.
Чи можна використовувати сильфонні компенсатори в парових установках?
Так, сильфонні компенсатори часто використовуються в парових установках. Вони ефективні в управлінні тепловим розширенням та іншими рухами, які можуть виникнути в результаті зміни температури та тиску пари.
Які основні типи сильфонних компенсаторів є на ринку?
Сильфонні компенсатори можна розділити на кілька основних типів, але найбільш поширеними на ринку є осьові компенсатори з гумовими сильфонами, які використовуються у повітряних і водяних установках.
