Герконовий датчик рівня - визначення інтервалу вимірювання, що змінюється

Точність залежить від відстані між контактами

Визначення максимального значення діапазону вимірювання не потрібно

Герконовий датчик рівня - визначення інтервалу вимірювання, що змінюється

Поплавковий датчик рівня з язичковим ланцюгом - це широко використовуване і відносно недороге рішення для безперервного моніторингу рівня рідини в ємностях. Він дає користувачеві значну гнучкість у визначенні діапазону вимірювання в заданих межах. У цьому параграфі описані ключові питання, які слід враховувати.

Що стосується герконового датчика рівня, то трубка має певну кількість герконових контактів, в залежності від діапазону вимірювання. Ці контакти з'єднані між собою і разом утворюють вимірювальну систему. Вони взаємодіють з магнітним полем поплавка, який здійснює рух уздовж направляючої, тобто трубки, адаптуючись до рівня рідини в резервуарі.

Точність залежить від відстані між контактами

Точність контролю рівня за допомогою цього методу залежить від відстані між контактами: чим менша відстань між ними, тим точнішим буде вимірювання. У датчиках рівня серії WIKA RLT відстань між контактами може становити від 3 до 24 мм. Тим не менш, герконовий ланцюг не повинен простягатися на всю довжину направляючої трубки. В результаті на обох кінцях трубки утворюються "мертві зони" - зони нечутливості, які поплавок не виявляє (див. технічне креслення).

Визначення максимального значення діапазону вимірювання не потрібно

Діапазон вимірювання датчика рівня знаходиться між 2 зонами нечутливості, які визначені в технічному паспорті. Цей діапазон можна конфігурувати за бажанням. Слід зазначити, що не обов'язково використовувати максимально можливий діапазон вимірювання. Точне налаштування кількості контактів для конкретної операції вимірювання також дає економічну вигоду, оскільки герконовий ланцюг є одним з найдорожчих компонентів в конструкції датчика рівня.

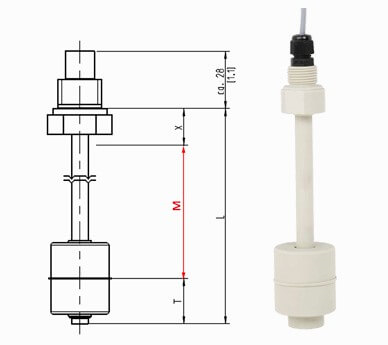

Мал.: На діаграмі, що додається, показано максимальний діапазон вимірювання (M) серії датчиків рівня для систем вентиляції: Довжина направляючої трубки (L) мінус нечутлива зона (T) і 100% точка (X).

Приклад - перевірка пробного запуску

Для вимірювання рівня масла під час пробного запуску повітряного компресора достатньо нижнього сегмента направляючої трубки. У цій ситуації точка вимірювання, розташована вгорі (точка 100%), встановлюється відносно низько, визначаючи відстань до ущільнювального простору технологічної ланки. Діапазон вимірювання визначається за наступною формулою:

Довжина діапазону вимірювання M = довжина направляючої трубки L - нечутлива зона T - максимальна точка (100%) X.

Таким чином, максимально допустимий рівень виявлення заповнення починається з простору ущільнення. У цій ситуації довжина направляючої трубки може бути адаптована до довжини діапазону вимірювання.
