Мембранні насоси - визначення

Мембранні насоси - це тип насосів, які використовують гнучкі мембрани замість традиційного поршня для переміщення рідини. Стиснене повітря подається через повітряний клапан, а потім енергія передається мембранам для транспортування рідини. Мембранні насоси мають просту конструкцію і приводяться в дію стисненим повітрям, що є однією з їхніх переваг. Це робить їх простими в експлуатації. Їх монтаж і експлуатація простіші, ніж, наприклад, електричних насосів. Однією з головних переваг мембранних насосів є їх конструкція без динамічних ущільнень, що контактують з рідиною, що має вирішальне значення для технологічного сектору. Скрізь, де доступне стиснене повітря, мембранні насоси є найпростішим способом задоволення потреб у перекачуванні рідин, без будь-яких труднощів при монтажі. Широкий вибір конфігурацій матеріалів дозволяє використовувати їх для перекачування практично будь-яких речовин.

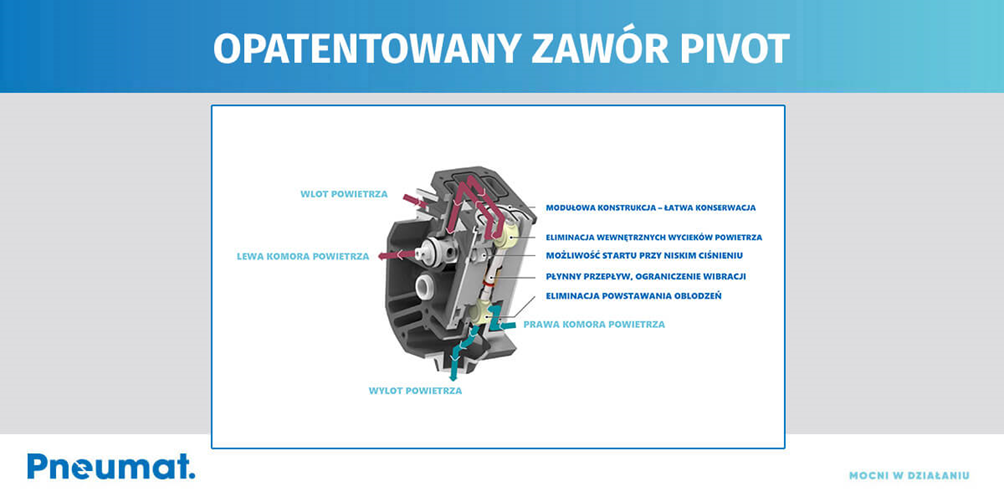

Поворотний клапан для мембранних насосів

Насоси SAMOA відрізняються унікальним повітряним клапаном. Цей клапан, що лежить в основі насоса, передає енергію від стисненого повітря до рухомих діафрагм. SAMOA пропонує унікальний безфрикційний клапан, який не має аналогів на ринку. Їх запатентований повітряний клапан PIVOT відрізняється від інших повітряних клапанів або повітряних двигунів, які покладаються на тертя. Його головна перевага - ефективність, що дозволяє економити до 40% енергії. Серед інших переваг - менша пульсація, нижчий рівень вібрації та шуму.

Застосування мембранних насосів

Мембранні насоси використовуються в промисловості:

Процеси

перекачування та дозування рідини, перекачування рідини, дозування/змішування/формулювання, рециркуляція рідини, подача для розпилення під низьким тиском,

промивання/очищення на місці (CIP - Cleaning In Place) перекачування зразків, подача охолоджувальної рідини, транспортування суспензії, заповнення та спорожнення цистерн/бочок

Рідини

Типи:

кислоти, основи, спирти, розчинники, рідини на водній основі, хімічні речовини, паливо та масла, фарби, лаки та чорнила, добавки тощо.

Особливості:

абразивний, корозійний, небезпечний, легкозаймистий, зважені тверді речовини, чутливий до зсуву, середньої в'язкості

Оптимізація

Завдяки оптимізованій конструкції мембранні насоси не впливають суттєво на навантаження на мережу стисненого повітря, а для невеликих витрат це ідеальна інвестиція з економічної точки зору.

Пневматичний мембранний насос використовується для видалення осаду, який складається із середовищ зі слабкою кислотністю та середовищ із середнім вмістом твердих речовин. Крім очищення стічних вод, мембранні насоси використовуються для перекачування фарб, лаків та іншої сировини, суспензій і емульсій, порожніх резервуарів і транспортних середовищ із залежною від температури в’язкістю.

продуктивність (Q): до 45 м3/год тиск (р): до 17 бар



Пневматичні мембранні насоси є досить універсальними насосами (широкий спектр застосування), які також використовуються в таких вимогливих галузях, як харчова або хімічна промисловість. Інші переваги пневматичних мембранних насосів включають їх портативність, можливість захисту від вибуху, здатність працювати при недостатньому змащуванні і хороші параметри всмоктування.

Мембранні насоси є універсальними, простими у використанні та можуть працювати з широким діапазоном рідин . Ці насоси широко використовуються в багатьох галузях промисловості завдяки своїй ефективності, довговічності та простоті обслуговування.

Серед інших типів насосів виділяються мембранні насоси . Їх проста конструкція без ущільнень полегшує обслуговування та очищення, що, у свою чергу, зменшує витрати на обслуговування та подовжує термін служби насоса. Завдяки плавній роботі зі зниженою пульсацією вони здатні працювати з рідинами з широким діапазоном в'язкості. Вони ідеально підходять для транспортування корозійних і в’язких рідин, фарб, розчинників, масел і багатьох інших рідин, навіть якщо вони містять тверді частинки. Це дає можливість використовувати їх у широкому діапазоні застосувань у різних галузях промисловості .

Галузі, в яких особливо використовуються мембранні насоси:

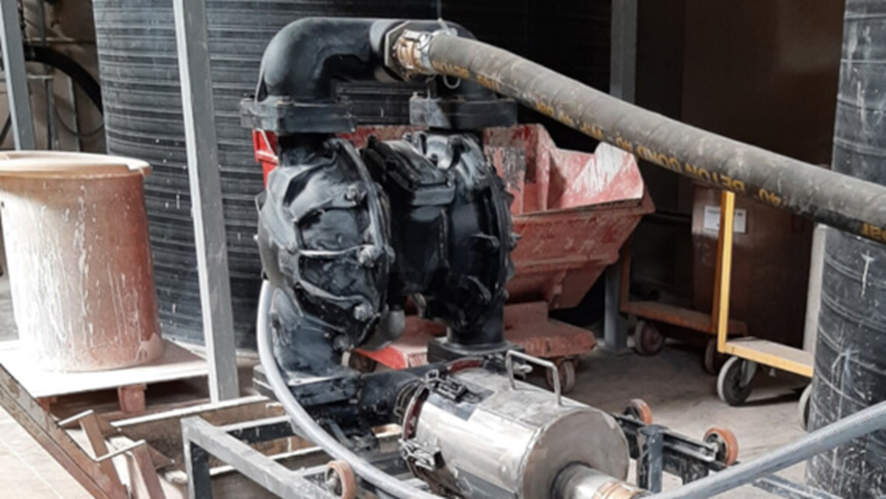

Керамічна промисловість

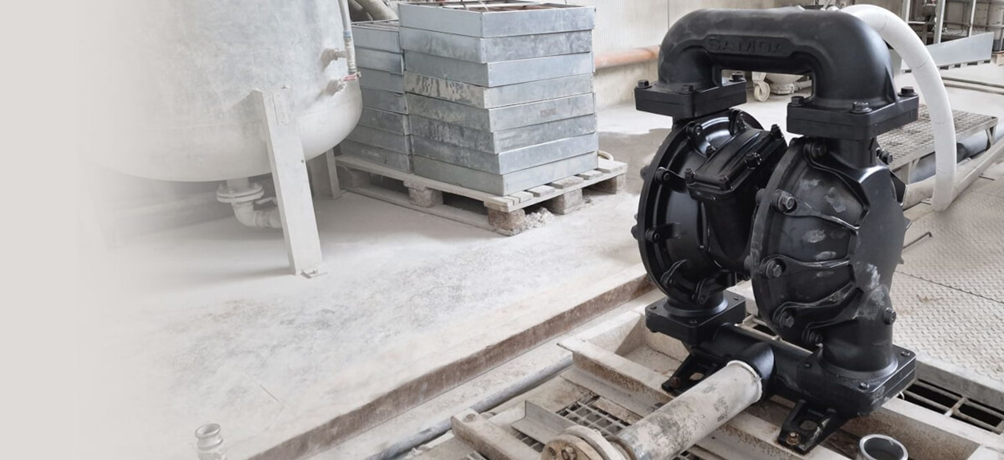

Мембранні насоси є важливим інструментом у керамічній промисловості, оскільки вони забезпечують точну та ефективну передачу рідин, що містять тверді речовини . У керамічній промисловості використовуються діафрагмові насоси розміром 1/2 дюйма або більше. Кожен розмір адаптований до певного діапазону галузевих потреб.

Найпоширеніші розміри та матеріали насосів

Мембранні насоси 1/2" використовуються для перекачування рідин з низькою в'язкістю, таких як фарби на водній основі, рідкі глини та глазурі, або для фінішних робіт, де не потрібен високий потік.

Насоси 1″ зазвичай використовуються для перекачування більш в’язких рідин, таких як глиняні суміші, суспензії або керамічні пасти, у випадках, коли потрібний постійний і рівномірний потік, наприклад, дозування.

Мембранні насоси 2" або 3" підходять для роботи з дуже в'язкими матеріалами, такими як фритти або деякі види глазурі. Будучи здатними працювати з твердими рідинами, вони ідеально підходять для завантаження матеріалів, обробки води та застосування рецептур.

Хімічна промисловість

Мембранні насоси використовуються в хімічній промисловості через їх здатність працювати з широким спектром корозійних і абразивних рідин . У цій галузі важливо вибрати правильний насос для кожного застосування, щоб забезпечити оптимальну продуктивність і тривалий термін служби завдяки властивостям рідин, що перекачуються.

Найпоширеніші розміри та матеріали насосів

Насоси від 1/2" до 1" часто використовуються в додатках, де потрібен низький тиск і постійний потік, наприклад, транспортування рідин між резервуарами для зберігання, подача хімікатів і рециркуляція рідин у виробничих лініях.

Мембранні насоси 2 або 3 дюйми, залежно від необхідної швидкості потоку, є найкращим вибором, якщо більший потік і міцна конструкція потрібні для складніших завдань, використання більш в’язких рідин, з твердими речовинами в суспензії або в установках з більш високими перепадами тиску.

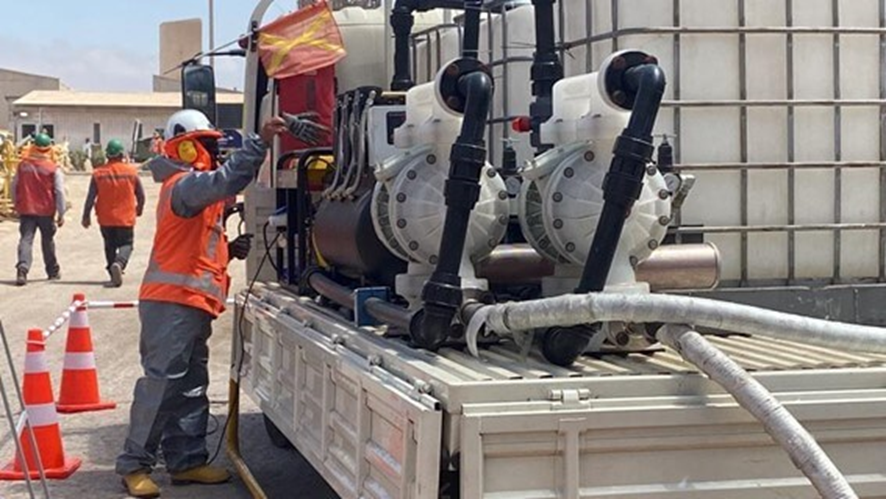

Гірнича промисловість

У складному гірничому секторі надійні та ефективні мембранні насоси мають вирішальне значення для оптимізації процесу . Їх універсальність і міцна конструкція роблять їх придатними для багатьох застосувань у гірничих процесах.

Найпоширеніші розміри та матеріали насосів

Менші 1″ промислові насоси зазвичай використовуються через їх компактність і точність. Залежно від конкретних вимог до хімічної сумісності їх можна використовувати в різноманітних хімічних процесах, таких як дозування, вилуговування та контроль pH.

Насоси розміру 2 або 3″ використовуються завдяки їх високому ККД. Вони також використовуються, коли необхідно перекачувати середовище з твердими частинками, наприклад, у процесах, пов’язаних з перенесенням речовин, що утворюються під час видобутку корисних копалин, таких як стічні води або шлам.

Виробництво фарб та покриттів

У динамічному середовищі лакофарбового виробництва важлива надійна та перевірена передача великих обсягів рідин . У поліграфічній промисловості важливий кінцевий результат, для чого потрібні насоси, які забезпечують низьку пульсацію рідини. Мембранні насоси швидко стали основними інструментами в цих галузях.

Найпоширеніші розміри та матеріали насосів

Насос розміром від 1/2" до 1" зазвичай використовується, коли потрібне плавне та рівномірне накачування в кінцевому процесі друку для забезпечення незмінних високоякісних результатів. Розміри насосів від 2 дюймів до 3 дюймів найчастіше використовуються у великих масштабах чорнила та фарби. Насоси високого потоку використовуються для таких завдань, як переміщення великих об’ємів в’язкого чорнила та фарби, наповнення контейнерів великого об’єму та циркуляція рідин у виробничих лініях.

Целюлозно-паперова промисловість

У целюлозно-паперовій промисловості мембранні насоси використовуються для переміщення широкого діапазону рідин, необхідних для виробництва паперу. Ці насоси ідеально підходять для роботи з рідинами з низькою в'язкістю та абразивними суспензіями, що зустрічаються на целюлозно-паперових підприємствах .

Найпоширеніші розміри та матеріали насосів

Насоси 3/8" встановлюються для дозування, наприклад для контролю pH при очищенні стічних вод.

Насоси з розмірами від 1/2" до 1" використовуються в процесі виробництва паперу, де потрібні низькі витрати. Зазвичай вони працюють з хімічними речовинами, які можуть використовуватися у виробничих процесах, таких як зшивання та просочення.

Насоси розміром від 2″ до 3″ з міцною конструкцією найчастіше використовуються в процесах, де потрібні більші витрати.

Очищення стічних вод

Мембранні насоси відіграють важливу роль у процесах очищення стічних вод, ефективно переробляючи різні рідини та мул, що виникають під час очищення . Ці насоси можуть працювати з широким спектром хімікатів і абразивних рідин, які зазвичай зустрічаються в цих процесах.

Найпоширеніші розміри та матеріали насосів

Насоси розміром 3/8" ідеально підходять для дозування хімікатів, оскільки вони мають дуже низьку швидкість потоку.

Насоси розміром від 1/2″ до 1″ часто використовуються для мобільного транспортування хімічних речовин або відходів, де потрібні низькі витрати.

Мембранні насоси 2" або 3" є найкращим вибором, коли потрібна більша продуктивність і міцна конструкція. До таких застосувань належать мобільні блоки, встановлені на салазках, фільтр-преси чи очисні колодязі.

Нафта, газ, енергетика

У цій галузі є багато процесів, де мембранні насоси можуть бути найкращим рішенням завдяки своїй міцній конструкції та здатності працювати з широким діапазоном рідин . Використання мембранних насосів є безпечним рішенням, оскільки вони мають пневматичний привод, що робить їх придатними для використання в потенційно вибухонебезпечних середовищах, які можуть виникнути в цій галузі.

Найпоширеніші розміри та матеріали насосів

Насоси розміром від 1/2" до 1" часто використовуються в таких програмах, як перекачування осаду або очищення резервуарів, де потрібен низький і постійний потік. Вони також підходять для завантаження або розвантаження бочок або резервуарів на низьких швидкостях.

Великі насоси, такі як 2 або 3 дюйми, є найкращим вибором для складніших завдань, таких як очищення відстійника або процеси резервуару, які потребують високої швидкості потоку.

Специфічні вимоги застосування, наприклад рідина, що перекачується, або температура, визначатимуть хімічну сумісність і, отже, найбільш відповідний матеріал насоса.

Для застосувань із застосуванням абразивних рідин, як у деяких галузях, згаданих вище, металевий насос буде найкращим вибором. Що стосується мембранних матеріалів, то найбільш підходящими є пластикові еластомери. Наприклад, сантропрен рекомендований для застосування при низьких температурах, де потрібна стійкість до стирання та гнучкість.

Для застосувань, які вимагають перекачування хімічно агресивних рідин, розгляньте пластикові насоси з тефлоновими діафрагмами. PTFE є чудовим вибором для надзвичайно агресивних рідин, які вимагають високої хімічної сумісності.

Підсумовуючи, будь то керамічна промисловість, хімічне виробництво чи будь-яка інша галузь, яка потребує надійного та ефективного перекачування рідини, мембранні насоси SAMOA будуть найвигіднішим рішенням. Вибравши правильний розмір насоса та матеріал, ви можете оптимізувати свої процеси, підвищити продуктивність і забезпечити безпечну передачу середовища .

Монтаж мембранних насосів

Мембранні насоси підходять для широкого спектру застосувань: як стаціонарні установки в технологічних процесах або як портативні або мобільні пристрої для легкого транспортування до різних місць використання. Усі мембранні насоси можуть працювати всуху.

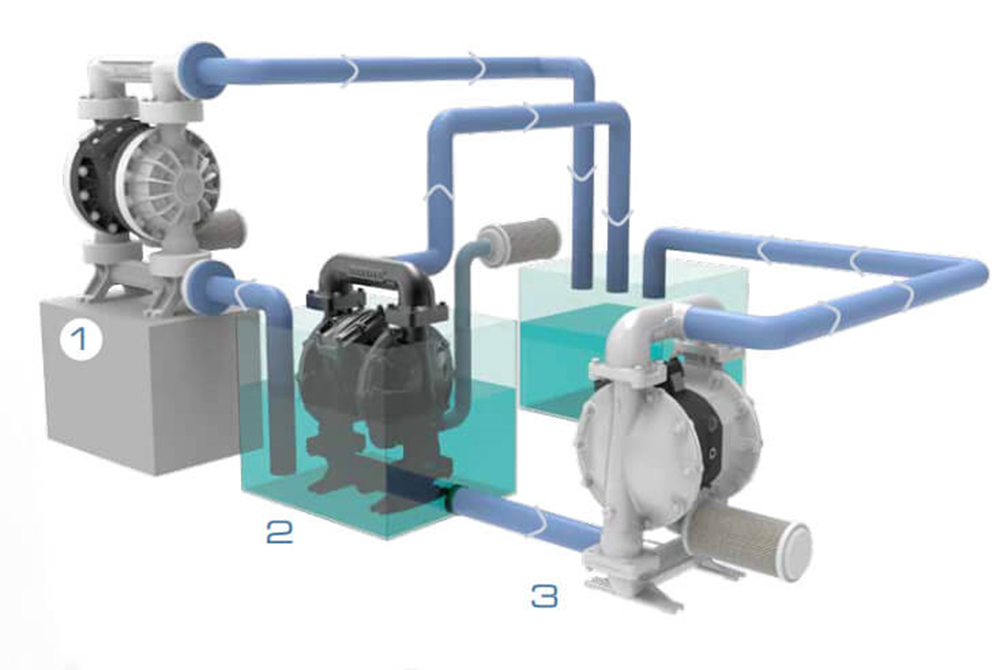

Є три конфігурації, в яких можна встановити мембранний насос SAMOA:





Накачати вище рівня рідини

• Самовсмоктуючий.
• Максимальна висота підйому до 8,3 м (вода) з відповідною трубою всмоктування.

Заглибний насос

• Насос можна повністю занурити в рідину, що перекачується.
• Вихід повітря повинен бути вище рівня рідини.
• Матеріали корпусу насоса повинні бути сумісні з рідиною, що перекачується.

Насос нижче рівня рідини

• Найбільш часто використовувана установка.
• Підходить для в'язких рідин.
• Вхідний тиск на стороні всмоктування не повинен перевищувати 0,7 бар і 7 м водяного стовпа.

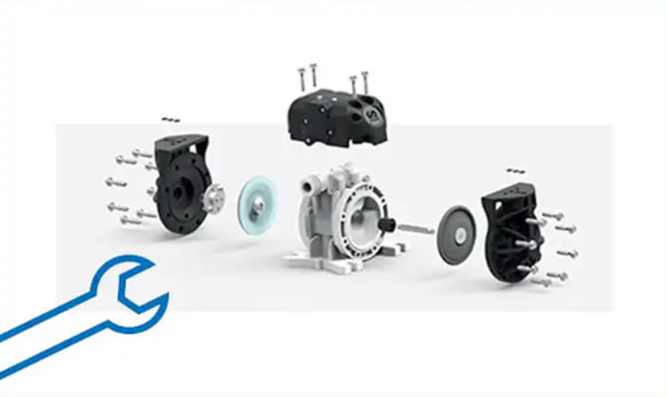

Можна швидко розібрати без від’єднання кабелів

Цільна рідинна секція – зменшена кількість компонентів

Змінний повітрозабірник - можна встановити в двох напрямках

Переваги мембранних насосів SAMOA

Переваги мембранних насосів:

• Можливість сухої експлуатації.
• Сухе самовсмоктування.
• Можливість перекачування чистих рідин або рідин із зваженими речовинами.
• Найкращий насос для абразивних, корозійних і чутливих до зсуву рідин.
• Пневматичний насос, електрика не потрібна.
• Можливість повного занурення в воду без шкоди для продуктивності та безпеки.
• Робота під замовлення. Насос зупиняється, коли випуск рідини закрито, і автоматично запускається, коли вихід рідини відкривається.
• Регульований потік і тиск подачі за допомогою регулятора тиску повітря.
• Відсутність динамічних механічних ущільнень або прокладок.

Мембранні насоси SAMOA Directflo®

SAMOA є провідним європейським виробником обладнання для транспортування рідин. Samoa розробляє та виробляє барабани, пневматичні поршневі насоси та пневматичні мембранні насоси, включаючи інноваційні мембранні насоси Directflo®. Продукти Samoa надійно працюють понад 50 років у понад 100 країнах.

Низькопульсаційні мембранні насоси Samoa використовуються для відкачування і розподілу рідких матеріалів без збільшення їх тиску. Ці насоси приводяться в дію стисненим повітрям у діапазоні тиску 1,5 - 7 бар. Вони використовуються у всіх галузях промисловості, включаючи: фарбування, гірнича промисловість, будівництво, харчова, фармацевтична, хімічна, керамічна, суднобудівна, текстильна та багато інших. Для транспортування всіх рідких хімікатів, емульсій, смол, фарб, лаків, спиртів, розчинників, пігментів, масел, шламів, кислот, лугів, толуолу, ксилолу, гальванічних ванн, поліолів та ін.

Мембранні насоси Directflo® пропонують усі переваги традиційних подвійних мембранних насосів, зокрема:

• транспортування рідин з тиском до 7 бар
• перекачування рідин низької та середньої в'язкості навіть на довгих магістралях і на значні висоти, можливість самовсмоктування з декількох метрів
• немає обертових ущільнень валу
• можливість перекачування твердих частинок розміром від декількох до десятків міліметрів (залежно від розміру насоса)
• щадна дія, рідина не пресується (не руйнує структуру рідини)
• здатність регулювати потік рідини
• немає електрики
• підходить для постійної та періодичної роботи

Крім того, насоси Samoa Directflo® мають унікальні характеристики, зокрема:

• мінімізація вібрації та низький рівень шуму
• зменшена пульсація, більша точність і менше бризок під час дозування
• невелика кількість деталей дозволяє легко, швидко і надійно обслуговувати
• міцний, компактний дизайн
• подовжений термін служби мембран та інших витратних матеріалів
• зменшується витрата стисненого повітря на літр перекачуваної рідини - економить енергію
• доступний із сертифікатом ATEX

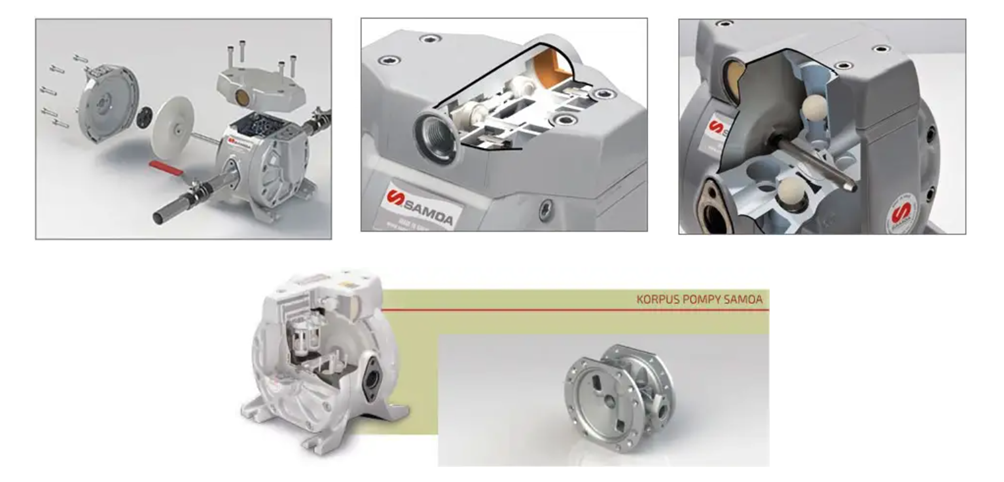

Корпус насоса - це єдина частина, яка містить шлях потоку, корпуси клапанів і камери діафрагми. Оскільки це одна частина, можливість витоку зведена до мінімуму. Таким чином, насоси Directflo® більш компактні, створюють менший перепад тиску на насосі та усувають ризик протікання ущільнення між частинами.

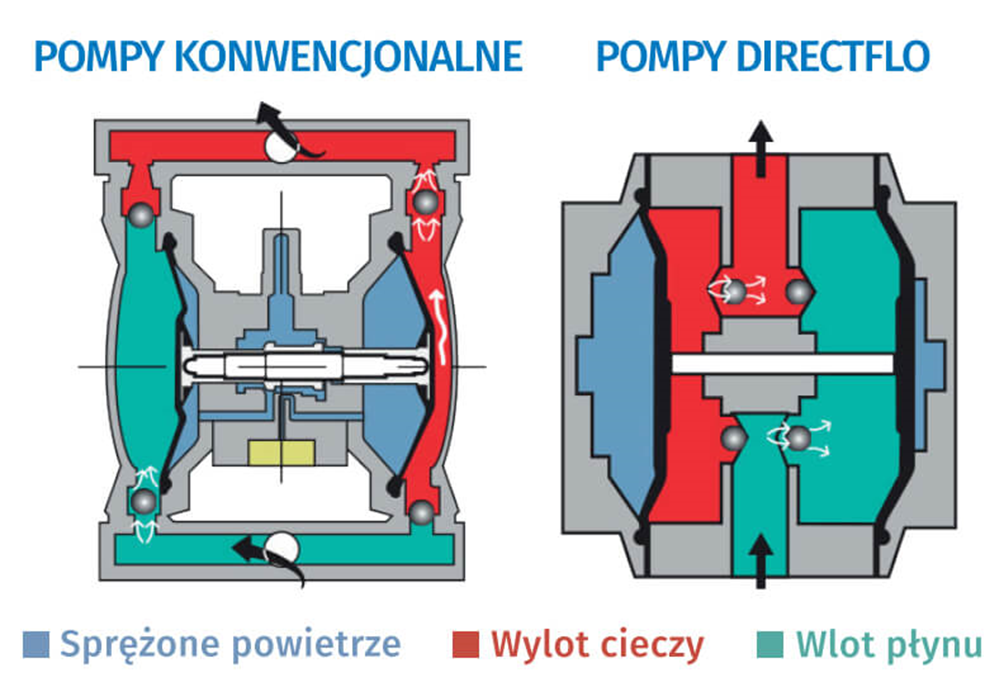

Завдяки технології центрального потоку рідини через центр корпусу насоса колектори не потрібні.

АЛЮМІНІЙ Металевий діафрагмовий насос загального призначення. Це легкий матеріал, який використовується в багатьох неагресивних і неабразивних застосуваннях. Як варіант, алюмінієві корпуси можуть бути нікельовані для використання з високоабразивними рідинами.

НЕРЖАВІЮЧА СТАЛЬ Забезпечує високу стійкість до корозії та стирання. Можна використовувати багато хімічно агресивних рідин.

ПОЛІПРОПІЛЕН Поліпропіленові насоси мають хорошу хімічну сумісність, стійкі до сильних кислот і лугів. Він не сумісний з деякими розчинниками та сильними окислювачами.

АЦЕТАЛЬ Твердий, ударостійкий матеріал з хорошою стійкістю до стирання. Загалом нейтральний, він має гарну хімічну стійкість, за винятком сильних кислот, лугів і окислювачів. Сумісний з широким спектром розчинників.

ПРОВОДІННИЙ ПОЛІПРОПІЛЕН І АЦЕТАЛ Насоси з електропровідного поліпропілену або ацеталю мають сертифікат ATEX. Поліпропілен або ацеталь з вуглецевими волокнами є електропровідними і дозволяють заземлити насос для усунення ризику накопичення статичної електрики.

PVDF (Kynar/Solef)  - за запитом

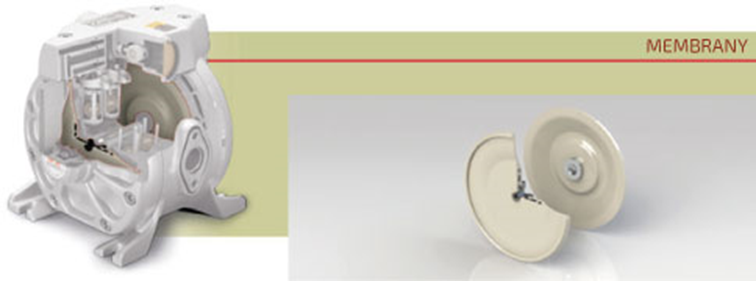

PTFE (Teflon®) PTFE - це матеріал, який використовується для перекачування різноманітних рідин. Це чудовий вибір для перекачування дуже агресивних рідин, таких як вуглеводні, кислоти, луги, кетони та ацетони. Однак PTFE є малоеластичним матеріалом.

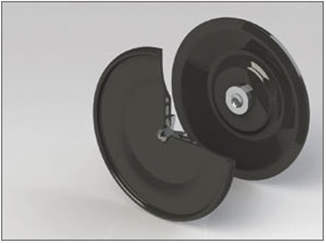

Hytrel® Мембрани Hytrel® використовуються в загальному застосуванні. Вони довговічні з чудовою стійкістю до стирання. Вони забезпечують тривалий термін служби в неагресивних умовах.

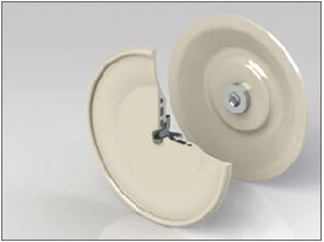

Сантопрен® Забезпечує дуже хорошу стійкість до стирання та тривалий термін служби. Хороша стійкість до хімічних речовин (таких як кислоти та їдкі речовини), але не рекомендується для використання з розчинниками.

PTFE/EPDM мембрани з шаром PTFE (підтримка EPDM з боку повітря). Підставка EPDM використовує армуючу тканину. Завдяки цьому ми отримуємо три матеріали, об’єднані в одну мембрану, яка легко згинається і в той же час зберігає стійкість PTFE.

Повітряний клапан:

• Алюміній
• Поліпропілен
• Поліпропілен Ex (провідний)

Кульки клапанів:

• PTFE (тефлон)
• Ацеталь
• Нержавіюча сталь

Ущільнення:

• EPDM
• ФКМ (Вітон)
• FFKM (Isolast/Kalrez)
• PTFE (тефлон)
• NBR

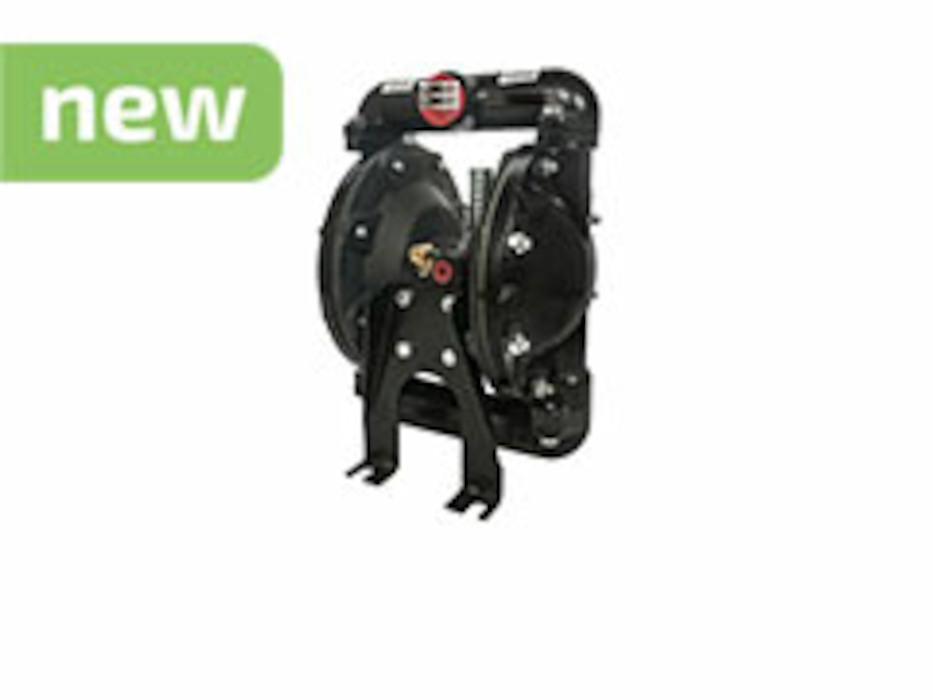

Фарбувальні мембранні насоси

Ми є дистриб'ютором фірмових насосів для фарбування: Walther Pilot, Samoa, Meclube та ін.

Ми пропонуємо різні моделі поршневих насосів і цілі системи розпилення. Запрошуємо Вас ознайомитися з пропозицією!

Рішення найпоширеніших проблем мембранних насосів

Проблема	Рішення
Насос не працює
Випускний клапан закритий	Відкрийте випускний клапан.
Немає подачі повітря.	Увімкніть компресор і відкрийте клапан системи подачі повітря під тиском.
Низький атмосферний тиск.	Перевірте компресор і систему тиску.
Негерметичність з'єднань системи подачі повітря.	Перевірте з’єднувальні елементи та затягніть гвинти.
Труби системи стисненого повітря забиті брудом.	Перевірте та очистіть систему повітря.
Глушник або випускний отвір насоса забиті брудом.	Перевірте та очистіть глушник або вихід насоса.
Труба подачі рідини забита брудом.	Перевірте та очистіть трубу.
Насос забитий брудом.	Розберіть і почистіть насос.
Насос працює, але не перекачує рідину
Всмоктувальний клапан закрито.	Відкрийте всмоктувальний клапан
Надто велика сила всмоктування або надто велика висота подачі	Перевірте конфігурацію насоса.
Вихід насоса забитий брудом (разом з фільтром)	Очистіть вихід насоса.
Насос забитий брудом	Розберіть і почистіть насос.
М'яч або його ложе пошкоджено.	Замініть зношені елементи.
Потік зменшується
Низький атмосферний тиск.	Перевірте компресор і систему стисненого повітря.
Система стисненого повітря забруднена брудом.	Перевірте та очистіть систему.
Розетка не відкривається належним чином.	Перевірте клапан.
Повітря змішується з рідиною, що перекачується.	Подайте рідину та перевірте впуск насоса.
Виникає кавітація.	Відрегулюйте тиск повітря та тиск нагнітання. Зменшіть силу всмоктування.
Виникають вібрації.	Відрегулюйте тиск повітря та тиск нагнітання. Зменшіть вхідний потік, щоб зменшити об’єм рідини, що всмоктується.
Кристали льоду утворюються на виході системи стисненого повітря.	Зніміть лід і почистіть фільтр.
Система перекачування рідини (включаючи фільтр) забруднена брудом.	Перевірте та очистіть систему та фільтр.
Вихід насоса (або глушник) забруднений брудом.	Перевірте та очистіть вихід насоса або глушник.
Насос забитий брудом.	Розберіть і почистіть насос.
Через глушник витікає рідина
Діафрагма пошкоджена.	Перевірте та замініть діафрагму
Нерегулярний шум
Занадто високий тиск повітря.	Відрегулюйте тиск повітря.
Насос забитий мулом із занадто великим діаметром частинок.	Розберіть і почистіть насос.
Нерегулярні вібрації
З’єднання та опорні компоненти насоса ослаблені.	Відрегулюйте з’єднання та затягніть гвинти.
Занадто високий тиск повітря.	Відрегулюйте тиск повітря.
Вібрація в кульовому крані	Відрегулюйте тиск.
Рідина, що перекачується, містить бульбашки повітря
Пошкоджена мембрана.	Замініть мембрану.
Всмоктувальний шланг встановлено нещільно або пошкоджено.	Затягніть або замініть шланг.
Витік повітря під високим тиском
Зношений напрямний клапан.	Замініть компоненти направляючого клапана.
Насос не запускається і витікає повітря
Зношений датчик витрати повітря.	Замініть датчик.
Зношений напрямний клапан	Замініть напрямний клапан
