Насоси вакуумні (ежекторні)
Насоси вакуумні (ежекторні) - пристрої, які використовують високошвидкісний потік робочого середовища (газу або пари) для створення негативного тиску в робочій камері.
В основі роботи вакуумних насосів лежить ефект Вентурі. Робоче середовище пропускається через дифузор, що зменшує тиск та збільшує швидкість потоку, після чого він потрапляє відносно малий вакуумний камеру, де відбувається подальше зменшення тиску. До переваг вакуумних насосів можна віднести високу швидкість насосування, можливість регулювання тиску та безшумну роботу.
У нашій компанії ви можете придбати вакуумні насоси (ежекторні) різних типів та характеристик, які відповідатимуть вашим потребам та вимогам. Всі наші насоси виготовляються з високоякісних матеріалів та мають високу ефективність та довгий термін служби. Звертайтеся до нас і ми допоможемо вам підібрати оптимальний варіант вакуумного насоса для вашого бізнесу!
У вакуумних технологіях ключове місце займають компоненти, які забезпечують стабільний робочий процес. Ежектор (картридж, 16- 341 l/min) стає оптимальним рішенням для систем зі змінною потребою в продуктивності.
Особливу увагу заслуговують насоси ежекторні VTX / VTM, 37-220 l/min - зручні у використанні та мають високу надійність. Великі об'єкти та промислові підприємства часто обирають насоси ежекторні MIDI TURTLE з фільтром (164-682 l/min) або MEGA TURTLE з фільтром (656-1364l/min). Ці моделі розроблені для великих об'ємів роботи.
Для тих, хто шукає багатофункціональність, насоси ежекторні VS (багатопортовий, 302-341 l/min) та PM PREMIUM (302-1364 l/min) стануть відмінним вибором. Вони надають гнучкість налаштувань для різних завдань.
А якщо вам потрібна велика продуктивність, рекомендуємо звернути увагу на насоси ежекторні MPM MEGA PREMIUM (1705-5456 l/min).

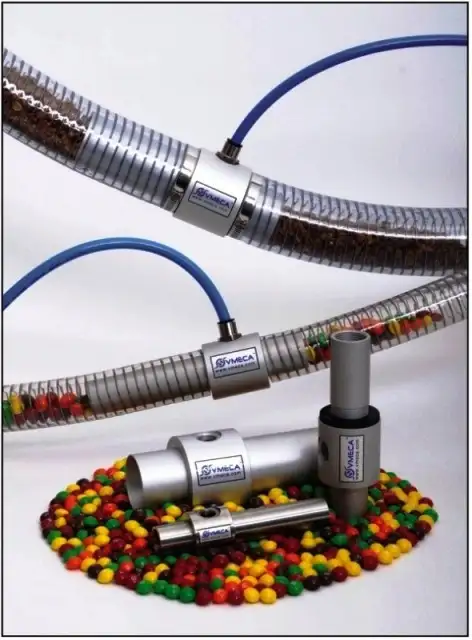

Насос вакуумний (ежекторний) MAGIC PUMP - це інноваційний продукт, який поєднує в собі найкращі характеристики та технології. Для спеціалізованих завдань, таких як транспортування, насос вакуумний VTR для транспорту вакуумного (283-3396 l/min) стає ідеальним варіантом завдяки своїй великій продуктивності.
Вибравши правильний ежекторний насос для вашої системи, ви гарантуєте їй надійність та стабільність роботи на тривалий час.
Одним із методів подачі живлення для вакуумних систем є подача стисненого повітря до вакуумного ежекторного насоса під тиском 4-6 бар. Повітря, що проходить через ряд насадок, входить в обертальний рух і виникає форвакуум. Кількість всмоктуваного повітря за допомогою вакуумного насоса залежить від кількості поданого стисненого повітря.
Переваги вакуумних насосів
Вакуумні насоси мають багато переваг, але до основних можна віднести:
-
надійність;
-
низьке споживання енергії;
-
короткий час відповіді;
-
висока продуктивність;
-
мінімальний обсяг робіт з технічного обслуговування;
-
невеликий розмір і вага;
-
легке встановлення;
-
низький рівень шуму;
-
відсутність тепла;
-
відсутність вібрації.

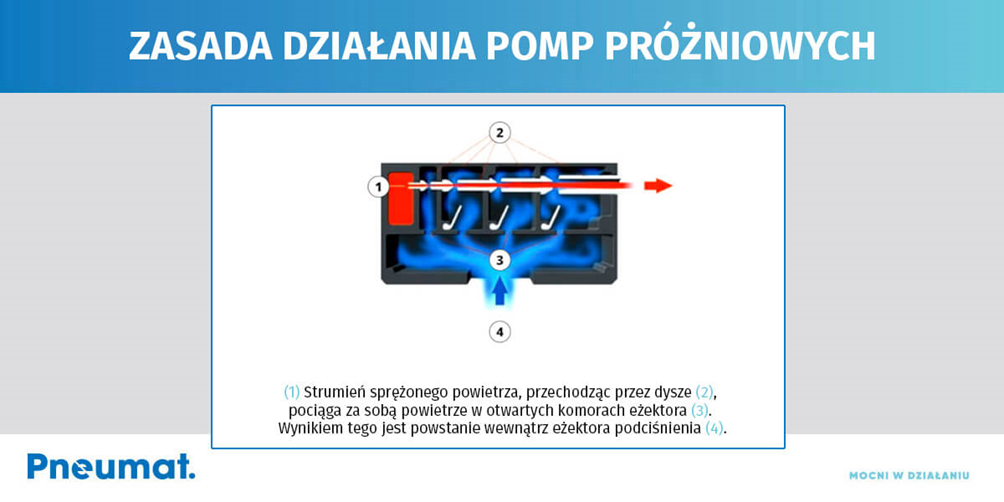

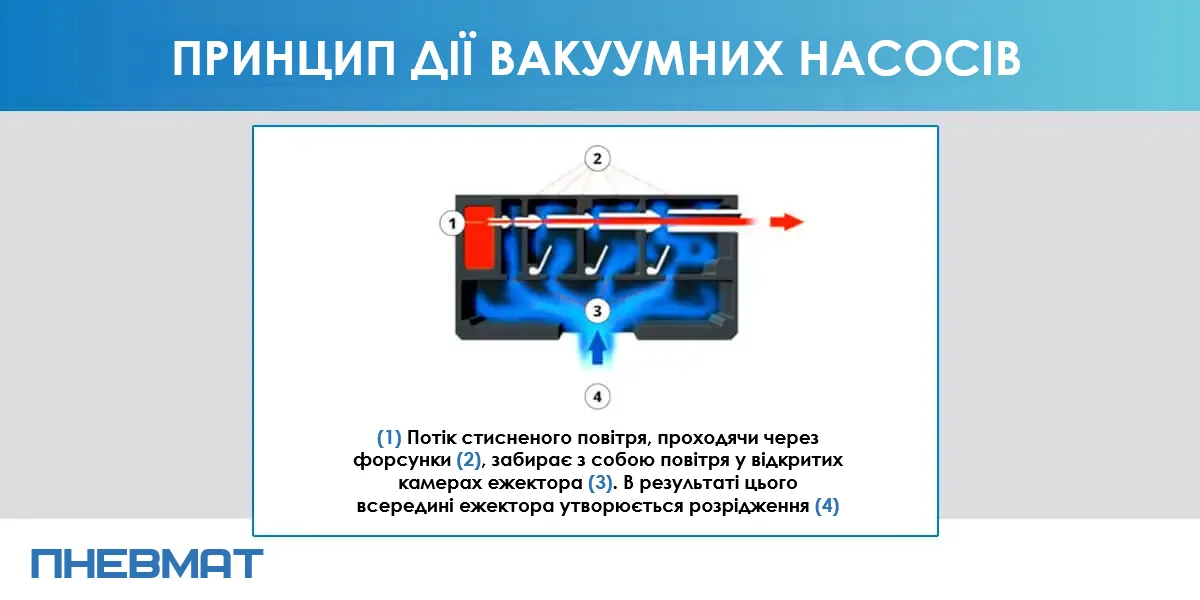

Принципи роботи вакуумних насосів
Дані вакуумні насоси – це пристрої, що працюють на стисненому повітрі. Унікальна конструкція вакуумних насосів дозволяє максимально використовувати стиснене повітря з низьким споживанням енергії. Значний обсяг повітря та високий рівень форвакууму - це стандартні параметри для вакуумних насосів Компанії "ПНЕВМАТ".

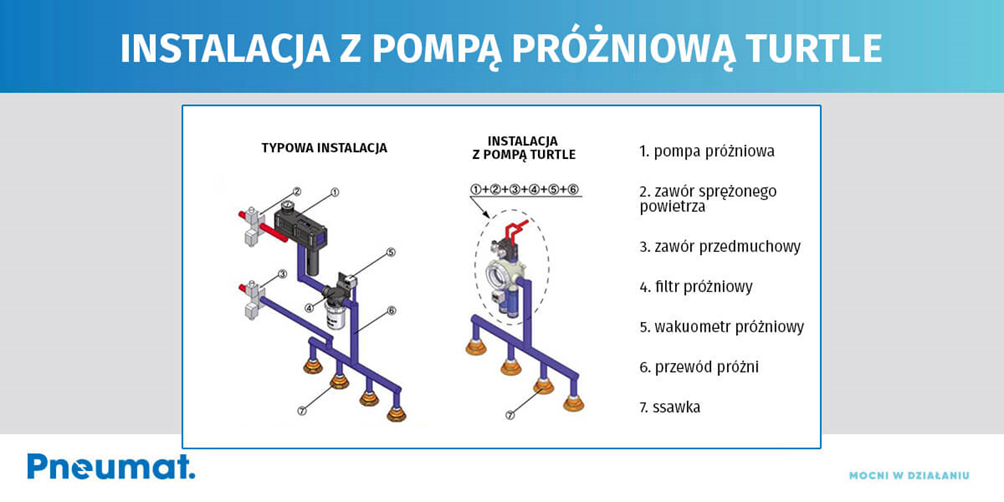

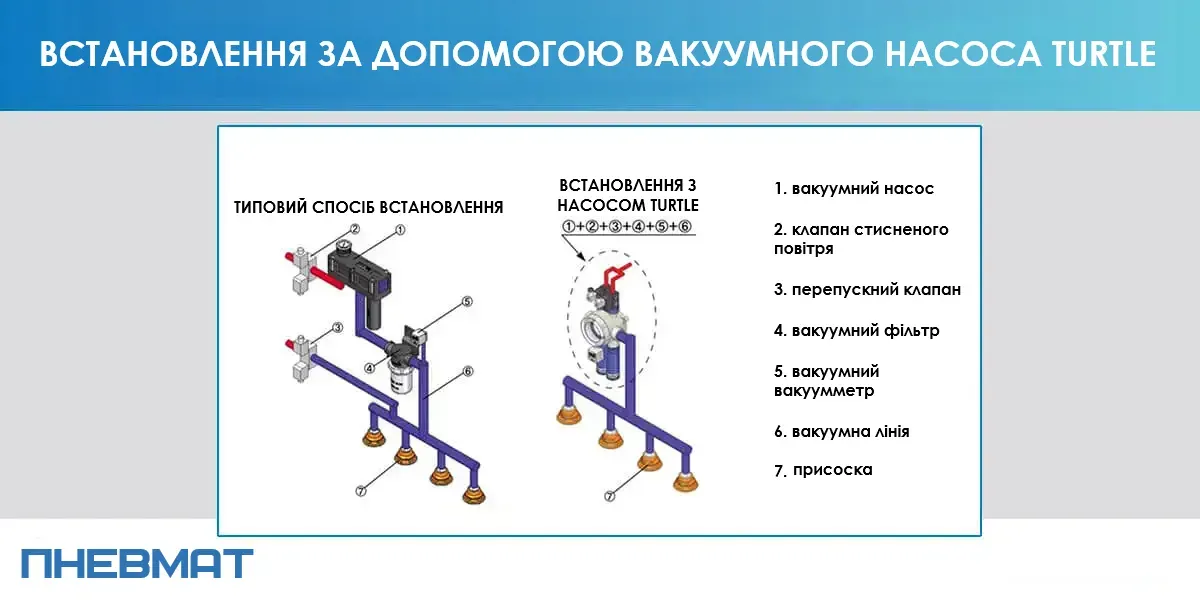

Характеристика вакуумних насосів Turtle
Компанія "ПНЕВМАТ" пропонує насоси Turtle.

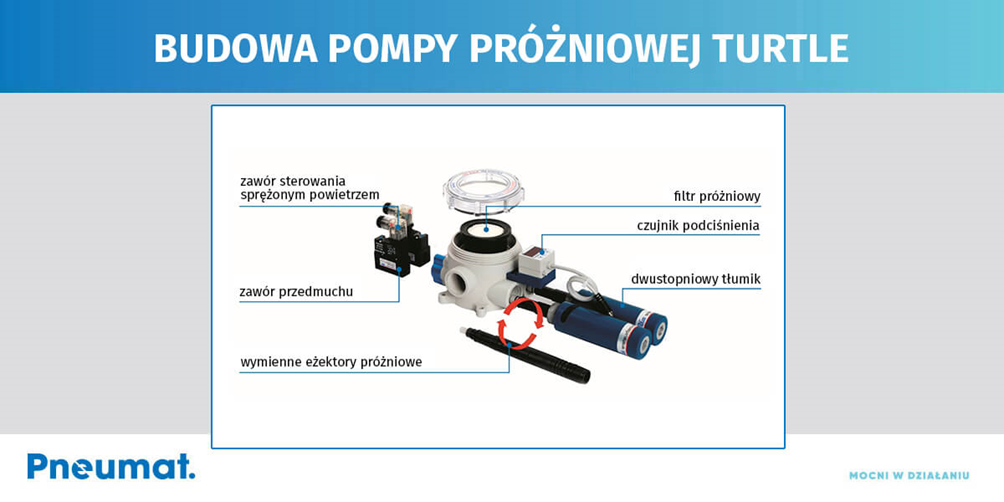

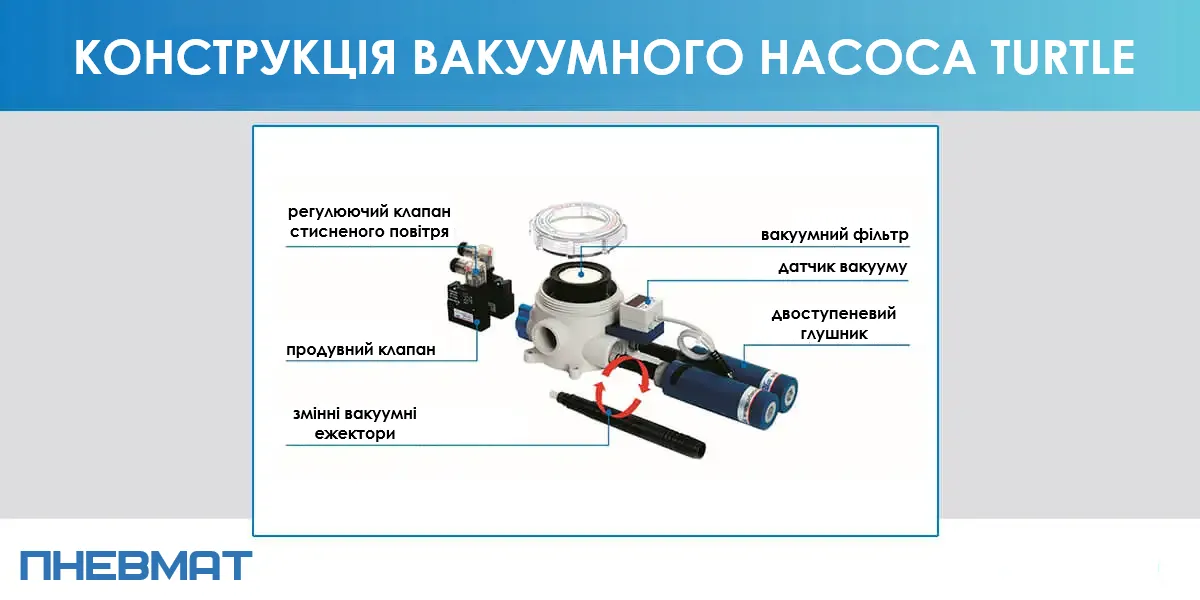

Turtle – це інноваційне рішення серед вакуумних ежекторних насосів. Перший насос з інтегрованим вакуумним фільтром, необхідний для кожної системи з форвакуумом. Насоси Turtle оснащенні вакуумними картриджами (ежекторами). Додатково, насос може бути оснащений вакуумними вимикачами, зворотним клапаном, запобіжним клапаном, що створює повний комплект форвакуумної системи.
Властивості вакуумних насосів Turtle:
-
вбудований фільтр, що збирає забруднення з форвакуумної системи;
-
запатентована конструкція;
-
автоматична система очищення вакуумного фільтра;
-
компактний розмір та легка вага;
-
спеціальна система шумоглушників ежектора VMECA, що забезпечує низький рівень шуму;
-
додатково змонтована система Air- Savign (AS) мінімізує споживання енергії;
-
висока надійність, не зважаючи на коливання або низький тиск стисненого повітря.

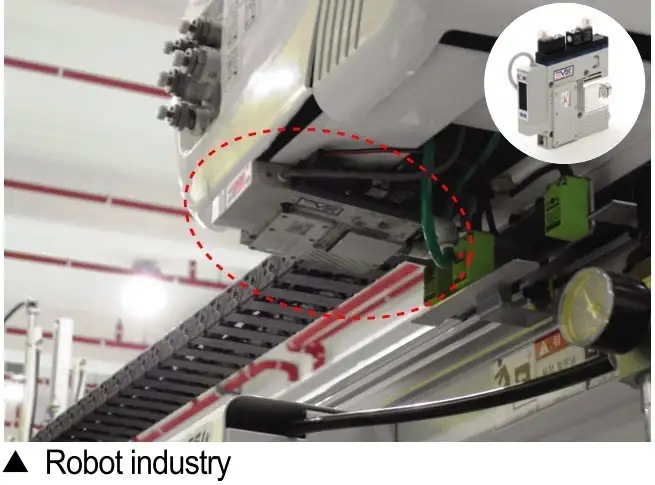

Характеристика багатопортових вакуумних насосів VS

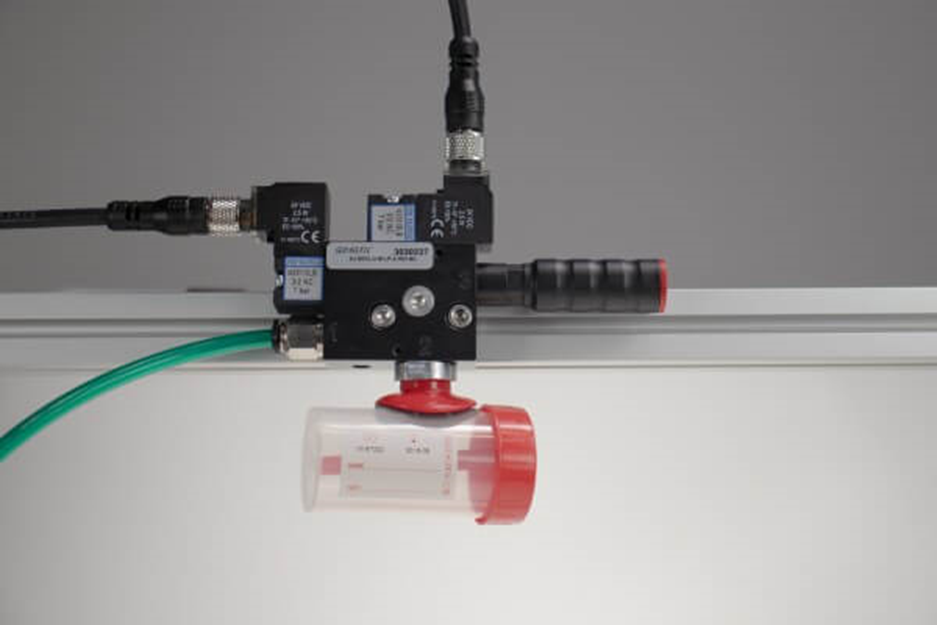

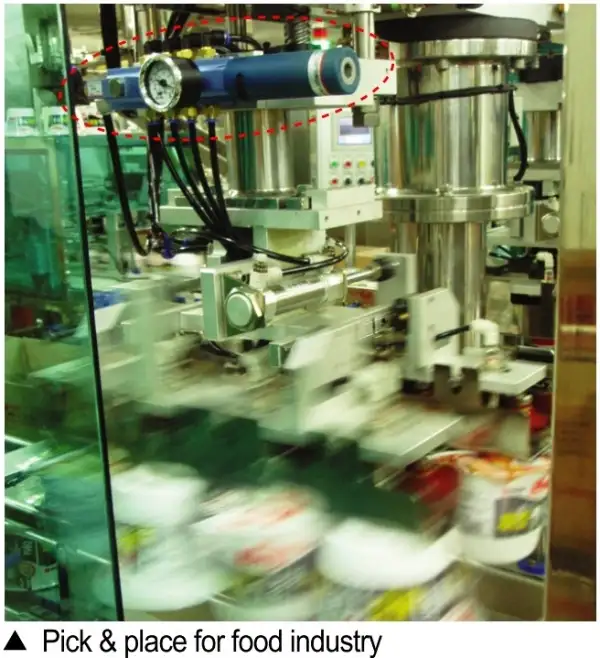

Багатопортовий вакуумний насос VS має багато вакуумних з’єднань, що дозволяє безпосередньо підключати точки всмоктування (присоски) до насоса минаючи розподільники. Цей метод дозволяє додатково зменшити витрати потоку. Насос гарантує високу надійність завдяки використанню багаторівневих витяжних ежекторів. Ежектори добре працюють, навіть тоді, коли коливається подача тиску. Додатково можна застосувати дворівневий глушник, що дозволяє зменшити шум на 30%. Енергозберігаючий комплект (опція) додатково дозволяє заощаджувати енергію необхідну для створення стисненого повітря. Легкий монтаж та змінні ежектори – це відмінне рішення для форвакуумних систем.
Особливості:
-
висока надійність незалежно від коливань тиску;
-
швидка реакція;
-
додаткова опція дворівневого кінцевого глушника;
-
багатопортове вакуумне з’єднання;
-
додаткова система заощадження енергії;
-
легкий монтаж та змінні ежектори.

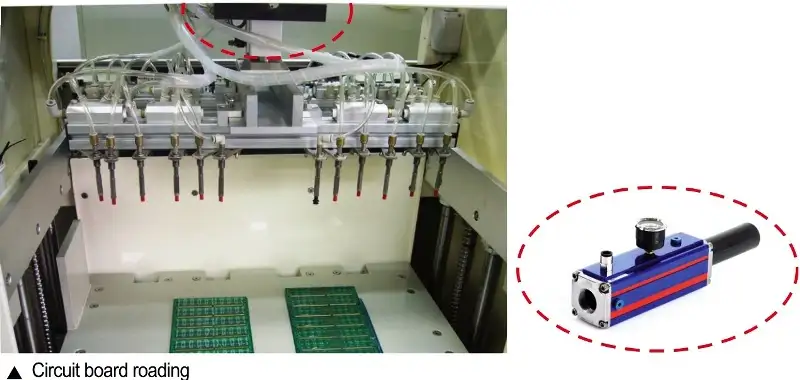

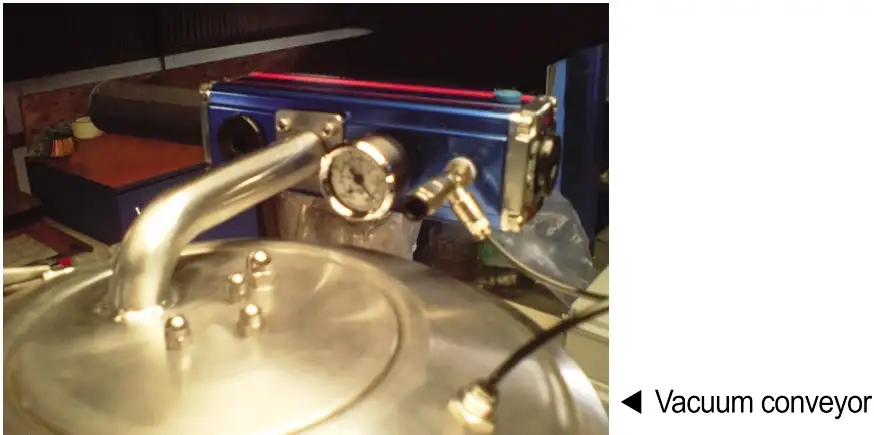

Характеристика вакуумних насосів Premium
Компанія "ПНЕВМАТ" пропонує вакуумні насоси Premium.
Premium – це витривалі насоси створені для роботи в складних умовах. Міцний алюмінієвий корпус гарантує довготривалий термін служби вакуумного насоса. Насоси обладнані багаторівневими ежекторними картриджами. Головною перевагою насосів Premium є їхня модульна конструкція, яка дозволяє розширити насоси за допомогою ежекторних картриджів, завдяки чому можна адаптувати продуктивність насоса до потреб клієнта. Насоси Premium можуть бути оснащені всмоктувальними фільтрами від одного до чотирьох, а вакуумний насос Mega Premium від 15 до 16 всмоктувальних модулів.
Властивості:
-
постійний рівень вакууму, не зважаючи на коливання тиску;
-
можливість вибору портів живлення з різних сторін;
-
швидкий час розряду вакуумної системи;
-
додатковий комплект для економії стисненого повітря «Air-Saving kit»;
-
додатково система управління роботою насоса, розповітрюючий клапан, що дозволяє швидко звільнити підйомні елементи, вакуумні перемикачі та датчики;
-
міцний алюмінієвий корпус;
-
легкий монтаж і заміна всмоктувальних фільтрів.

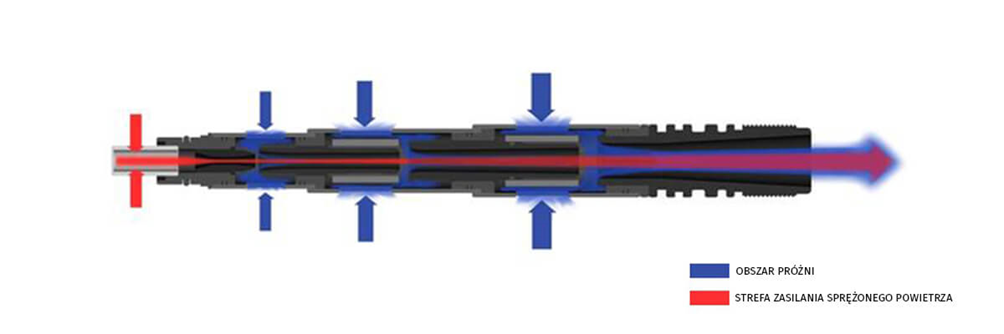

Вакуумний ежекторний насос
Даний вакуумний насос є типом багатоступеневого ежектора. Їх конструкція дозволяє забезпечити високі потоки повітря всмоктаного разом з високим рівнем вакууму при мінімальному споживанню енергії. Вони не містять рухомих деталей, які б зношувались в результаті вібрації. Ці переваги впливають на їх надійність та працездатність і не спричиняє шум в робочому середовищі.

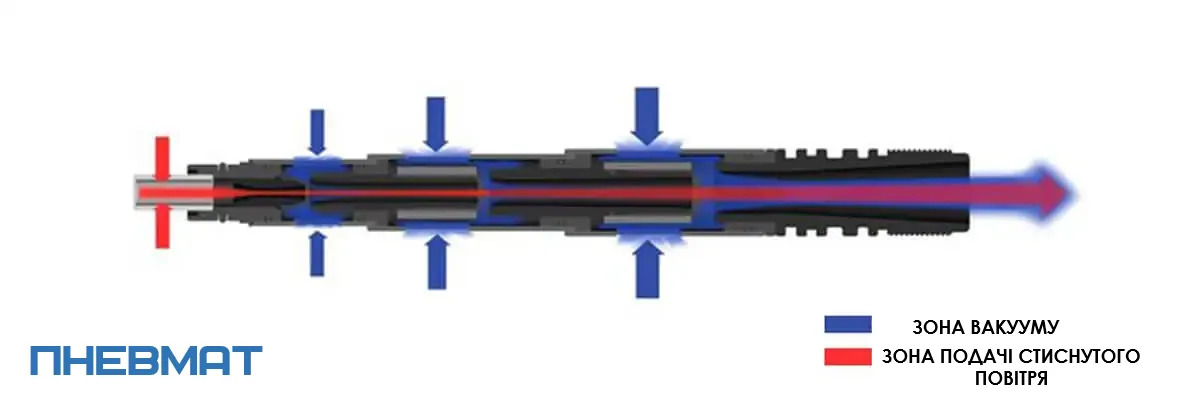

Вакуумний ежектор VMECA
Вакуум створюється через систему сопла, стиснене повітря (3-6 бар) тече з великою швидкістю через сопло, що спричиняє всмоктування повітря з вакуумної системи і створюється в ньому вакуум.
Компанія "ПНЕВМАТ" пропонує вакуумні ежектори VMECA – це інноваційні багатоступінчасті насоси. Вони мають компактну конструкцію, виготовлені з легких матеріалів та характеризуються невеликими розмірами. Насоси дозволяють легко створити вакуумну систему. Вакуумні ежектори VMECA працюють при тиску стисненого повітря від 1,7 до 6 бар, на роботу насоса не впливає зміна тиску та перепади тиску. Завдяки їх невеликому розміру та малій вазі насоси VMECA можна розміщувати дуже близько до точки всмоктування, що зменшує об'єм вакуумної системи, завдяки чому отримуємо час для звільнення системи, а також зменшуємо втрати, які можуть виникнути при великих відстанях насоса. Скорочення відстані насоса зменшує кількість використовуваних з’єднань та шлангів. В результаті, менший об’єм системи зменшує кількість всмоктуваного повітря і це дозволяє використовувати менший насос, що зменшує споживання стисненого повітря, тобто енергії.
Фільтрація – важливий аспект для правильної роботи вакуумних насосів
Найкраще, коли набір фільтрів розташований одразу за компресором. Якщо до ежекторного насоса потрапить масло з компресора, це може спричинити значне зниження всмоктувальної здатності насоса. Масло або будь-яке інше забруднення може призвести до забруднення ущільнювача та сопла. Якщо вакуумний насос використовується для вакуумного транспортування, забруднення може потрапити до вакуумної присоски, що призведе до зниження її присмоктування. В результаті присоска погано захопить переносний елемент, що може призвести до затримки у виробничому циклі або, навіть, простою, якщо даний елемент відчепиться. В результаті, вакуумне транспортування не буде працювати належним чином без правильно встановленої фільтрації.
Як правильно вибрати вакуумний насос
Герметична система
Герметична вакуумна система – це система в якій ми можемо точно вказати об’єм. Прикладом герметичної системи є вакуумне пакування або дегазація густих речових, підтримка відповідного рівня вакууму в лабораторних процесах, а також перенесення герметичних матеріалів, таких як листовий метал, скло, пластик. У кожному з цих процесів вакуум створюється у закритому контейнері/ системі. Вибираючи насос для такої системи, ми беремо до уваги, в який час нам потрібно висмоктати повітря з даного об’єму і який рівень вакууму хочемо отримати. Продуктивністю ми називаємо час протягом якого насос здатний перекачувати повітря для отримання відповідного форвакууму. Одиниця виміру – с/л
Негерметична система
Якщо вакуумна система не є закрита і не щільна, наприклад, пористий матеріал, тоді виникає негерметична система. Негерметичною системою можемо назвати перенесення пористих матеріалів за допомогою присосок (коробки, цегла, неламіновані дошки). Вибираючи насос для негерметичної системи, маємо вибрати такий насос, який буде відповідати усім вище зазначеним вимогам, що виникають при негерметичності. Потрібно ознайомитись з технічними даними насоса, щоб знайти відповідну модель. Потім потрібно протестувати. Спостерігаючи за рівнем вакууму в насосі, можемо визначити потрібну потужність, а далі потік може бути визначений згідно з табличкою.
Повітря, необхідне для живлення ежекторного вакуумного насоса, має бути відфільтрованим, повітря має бути сухим без додавання води чи масла. Ми не використовуємо мастило перед насосом. Рекомендованим класом чистоти відповідно до ISO 8573-1 є клас 2.4.2. Оптимальний рівень тиску стисненого повітря, що подається до насоса, становить від 3 до 6 бар. Подача повітря з вищим тиском не рекомендується, тому що насос досягає найкращих параметрів у діапазоні 3-6 бар, вищий тиск лише генерує більше енергії, необхідної для його виробництва, і насос не досягне вищої ефективності.

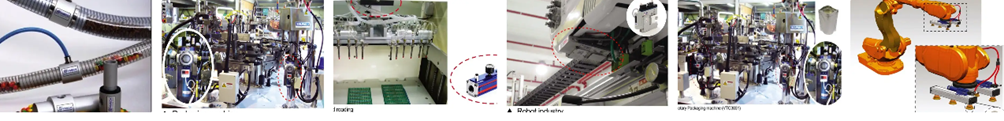

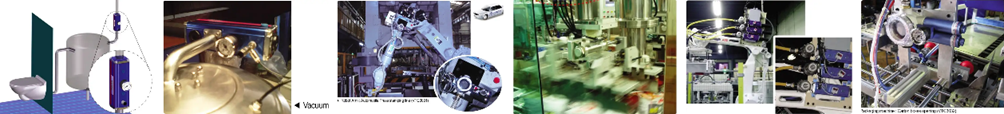

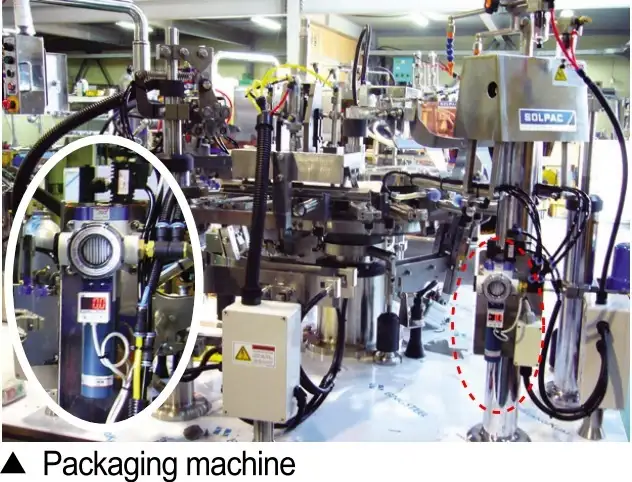

Вакуумні насоси використовуються в різних галузях промисловості, в різних сферах застосування, в тому числі: * деревообробна промисловість, деревообробка, меблева промисловість (тиск дощок при склеюванні двох шарів деревини, перенесення дерев'яних дощок, дощок, фанери) * пакувальна промисловість - фальцювання коробки, перенесення листів картону за допомогою присосок, перенесення цілих коробок за допомогою присосок, перенесення мішків із вмістом за допомогою присосок * електронна промисловість - перенесення делікатних електронних компонентів за допомогою присосок * хімічна та фармацевтична промисловість - вакуумне пакування, перенесення блістерів з ліками, коробок за допомогою присоски колективні_X000D__X000D_ * Паперова промисловість - Завантаження з паперовими аркушами, друкарні - завантаження/утримання паперових аркушів під час процесу друку_X000D__X000D_ * Харчова промисловість - вакуумне пакування, передача збірних коробок, передача упакованих харчових продуктів, передача харчових продуктів у процесі пакування x000d_ утримання блоків каменю під час обробки * скляна промисловість - переміщення скляних панелей, утримування скляних панелей під час обробки/різання * сталеливарна промисловість - переміщення листів металу, утримання листів металу під час обробки/різання * промисловість пластмас - переміщення пластикових елементів, видалення готових пластикових елементів з ін'єкції формувальна машина _x00 0D_ * автомобільна – переміщення елементів кузова автомобіля за допомогою присосок, переміщення листового металу в процесі штампування, утримання листового металу під час обробки
_ x000 D повітря, що всмоктується із системи, виходить назовні з ежектора.
Однією з найбільших переваг ежекторних вакуумних насосів є їхня необхідність обслуговування. Ежекторний насос - це не що інше, як одна або кілька форсунок, через які проходить повітря, створюючи негативний тиск. Ежекторний насос, на відміну від електронасосів, не має рухомих частин, які зношуються в процесі роботи, і не потребує мастила. Єдина послуга, яку потрібно виконати, це очищення форсунок, але користувач насоса може зробити це самостійно. Ще однією великою перевагою ежекторів є енергозбереження. Електронасоси працюють безперервно протягом усього робочого циклу вакуумної системи, і якщо ми хочемо регулювати вакуум або вимкнути насос після досягнення заданого вакууму, необхідно встановити дорогі клапани на стороні вакууму. У вакуумних системах з використанням вакуумних насосів, що працюють від стисненого повітря, часто можлива значна економія енергії. Ці насоси характеризуються набагато швидшим часом відгуку (швидкий запуск і короткий час зупинки), а коли вакуум в даний момент не потрібен, насос можна вимкнути. Також варто відзначити управління ежекторними насосами, всі функції, тобто включення/вимикання, регулювання потоку здійснюються на стороні стисненого повітря за допомогою стандартних пневматичних клапанів. Модульна конструкція – ще одна перевага ежекторних насосів. Найменші насоси складаються з одного ежектора, але спроектовані так, що їх можна легко встановити на одну загальну рейку. Більші насоси можуть бути оснащені двома, чотирма, шістьма або навіть шістнадцятьма модулями всмоктування, що дає користувачеві незліченні варіанти конфігурації. Кожен насос дуже легкий, що дозволяє монтувати його дуже близько до присосок або місця, де створюється вакуум.
Найважливішими параметрами вакуумних насосів є: швидкість відкачування, кінцевий тиск, ККД, максимальний вихідний тиск. Цей останній параметр визначає поділ на насоси, що працюють при атмосферному тиску, і ті, що вимагають попереднього вакууму.
Відшарування шарів скла_X000D__X000D_ Функція автоматичного очищення Magic Pump може бути дуже ефективною для усунення осколків скла, пилу та низки проблем, пов’язаних із забрудненнями, які часто виникають у виробництві скла та інших подібних застосуваннях високе енергоспоживання в порівнянні з ККД багатоступінчастих генераторів. Інноваційні вакуумні картриджі VMECA здатні створювати високий потік вакууму з мінімальною витратою повітря. Навіть коли подача повітря нестабільна, продуктивність багатоступеневих генераторів здатна підтримувати стабільну продуктивність вакууму. Рішення проти пилу та частинок пилу Навіть якщо пил або домішки з процесу виробництва скла всмоктуються у вакуумну систему, Magic Функція автоматичного очищення насоса може автоматично очищати внутрішній фільтр під час кожного циклу, а потім підтримувати оптимальну продуктивність. Magic Pump не потребує окремого колектора Magic Vacuum Pump може створювати достатній потік вакууму, навіть якщо використовувати кілька вакуумних чашок під час переміщення скла. Завдяки наявності кількох вакуумних портів ви можете використовувати насос як вакуумний колектор без необхідності купувати додаткові аксесуари. Можна ефективно працювати зі склом усіх форм і розмірів Оскільки безпека є найважливішим фактором під час переміщення скла, важливо використовувати продукти, які може надійно захопити скло.
Ежекторні вакуумні насоси працюють від стисненого повітря. Вони не мають рухомих частин всередині і не потребують обслуговування. Тим не менш, вам потрібно знати про кілька важливих умов експлуатації. Тиск подачі має бути оптимальним для заданих характеристик ежектора (на практиці це тиск у діапазоні 1,5 бар для найменших ежекторів (модель, наприклад, VC102 у Magic Grippers) , 3,5 бар для ежекторів нормального розміру (наприклад, картриджів VC303 у насосах VTC/PM/MPM), для високоефективних вакуумних картриджів оптимальний тиск становить приблизно 5 бар для насосів Classic (моделі, наприклад, VTM10/20/25/30). .. оптимальне значення тиску становить 4-5 бар.) Кожен ежектор може працювати з тиском до 10 бар, хоча ця практика є непотрібною, що призводить до більшого споживання стисненого повітря (без покращення ефективності самого ежектора). Compressed повітря не можна змащувати маслом. Немає властивостей ежектора, і масло, що конденсується всередині, згодом вимагатиме швидшого очищення насоса. При експлуатації всієї системи зверніть увагу на наявність фільтра/фільтра-сепаратора. Це єдине, що необхідно для забезпечення тривалої безперебійної роботи. Кожен ежектор має здатність виштовхувати дрібні частинки/тверді частинки та викидати їх назовні, але за допомогою фільтра ми можемо бути впевнені, що ежектор завжди працює оптимально .
Ежекторний вакуумний насос - це пристрій, який використовує потік стисненого повітря для створення розрідження шляхом його потоку (всмоктування) з однієї області.
Ці насоси простіші за конструкцією, дешевші за електричні аналоги, не мають рухомих частин, надійні, прості в обслуговуванні та можуть працювати в широкому діапазоні тиску.
Шляхом оптимізації параметрів стисненого повітря відповідно до паспорта вибраного ежектора.
Вони можуть створювати певний рівень шуму, особливо при високих витратах, але рівень шуму часто нижчий, ніж інші вакуумні насоси.
Типові проблеми включають: забруднювачі в потоці припливного або всмоктуваного повітря.
Через відсутність рухомих частин і простоту конструкції ежекторні насоси часто вважаються безпечнішими, ніж деякі інші типи насосів.
Типові проблеми включають: забруднювачі в потоці припливного або всмоктуваного повітря.
Так, але матеріал, з якого вони виготовлені, і робоче середовище повинні бути правильно підібрані, щоб запобігти корозії та засміченню системи.
Найбільш часто використовуваними матеріалами є пластмаси.
Максимальний і мінімальний діапазони вакууму залежать від конкретної моделі та конфігурації, але типові діапазони становлять від -0,80 до -0,93 бар.
Ежекторні насоси розраховані на безперервну роботу і можуть працювати тривалий час без перерв.
Основні показники включають рівень вакууму, ефективність потоку та споживання середовища приводу.
Рекомендовані процедури включають регулярне очищення фільтра та контроль якості стисненого повітря.

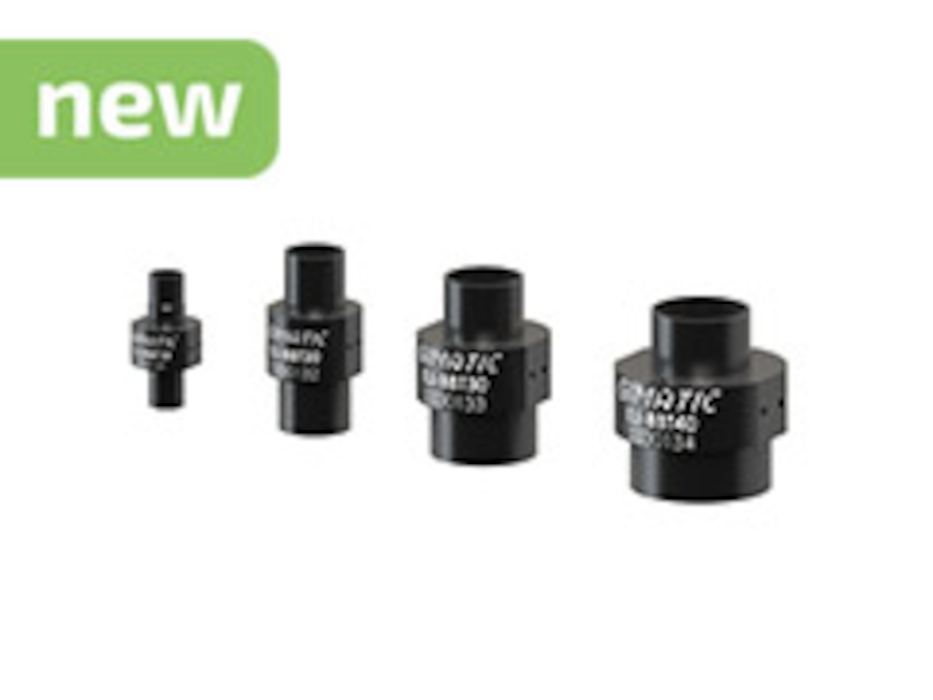

- Насоси для транспортування сипучих матеріалів EJ-BBT

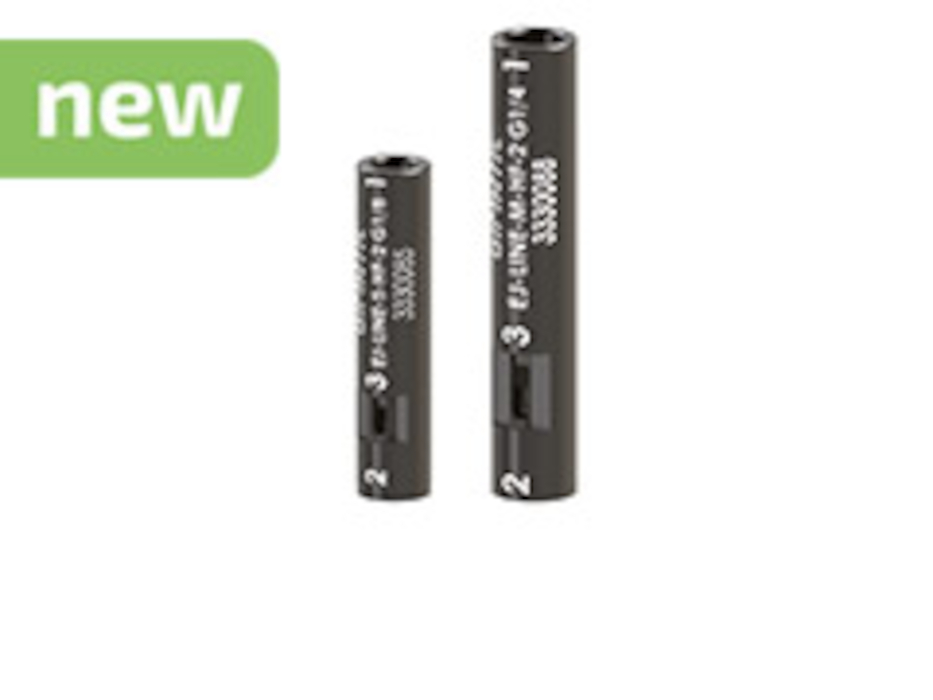

- Ежекторні вакуумні насоси, міні, inline, EJ-LINE, макс. 46 л/хв

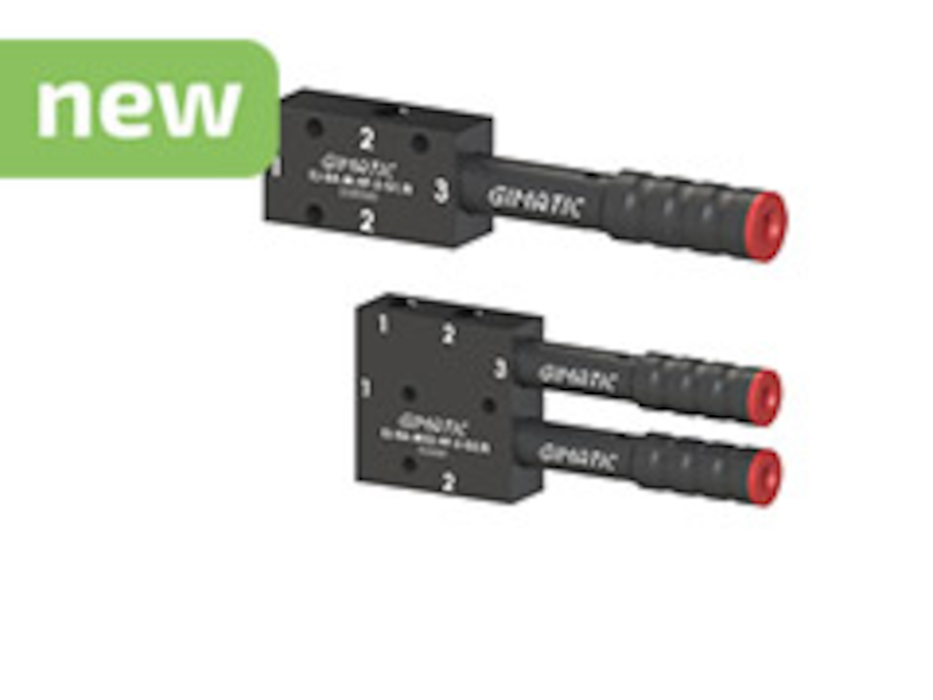

- Універсальні ежекторні вакуумні насоси EJ-BA, макс. 360 л/хв

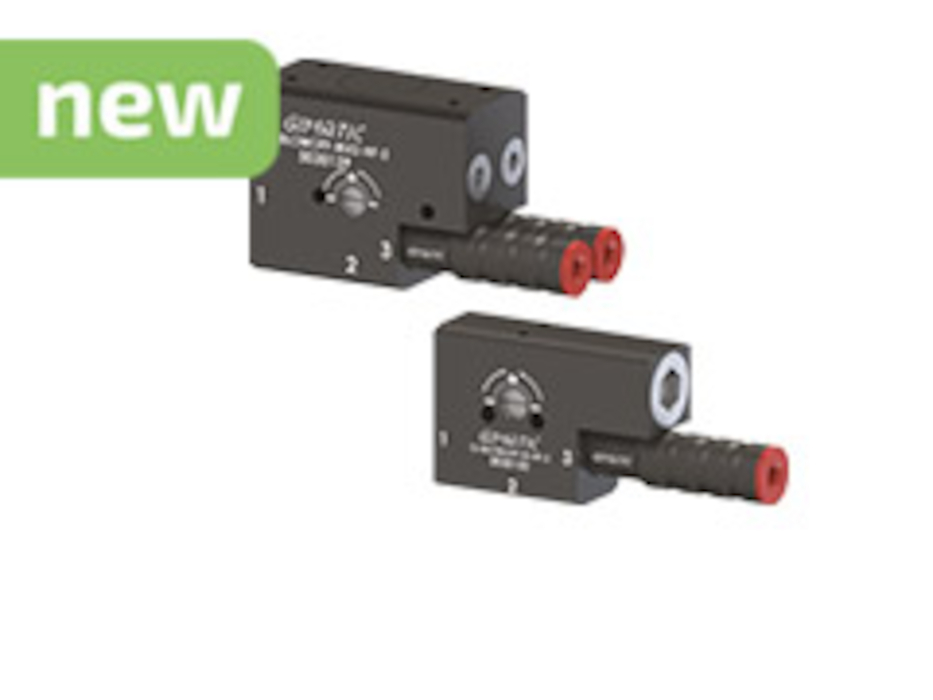

- Ежекторні вакуумні насоси EJ-BLOWOFF з продувкою

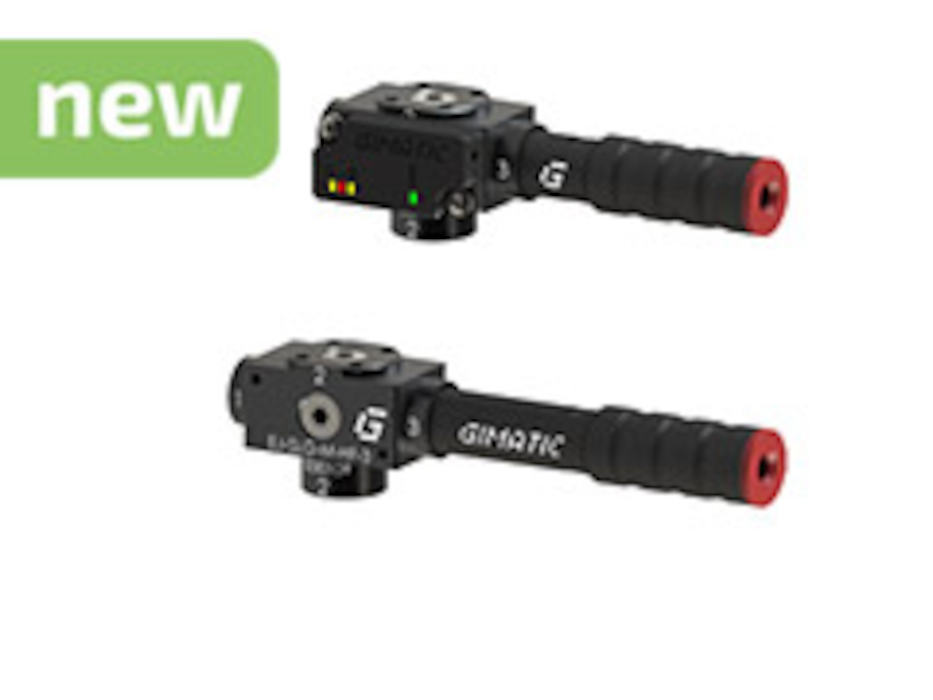

- Ежекторні вакуумні насоси EJ-SYS, компактні захвати, макс. 360 л/хв

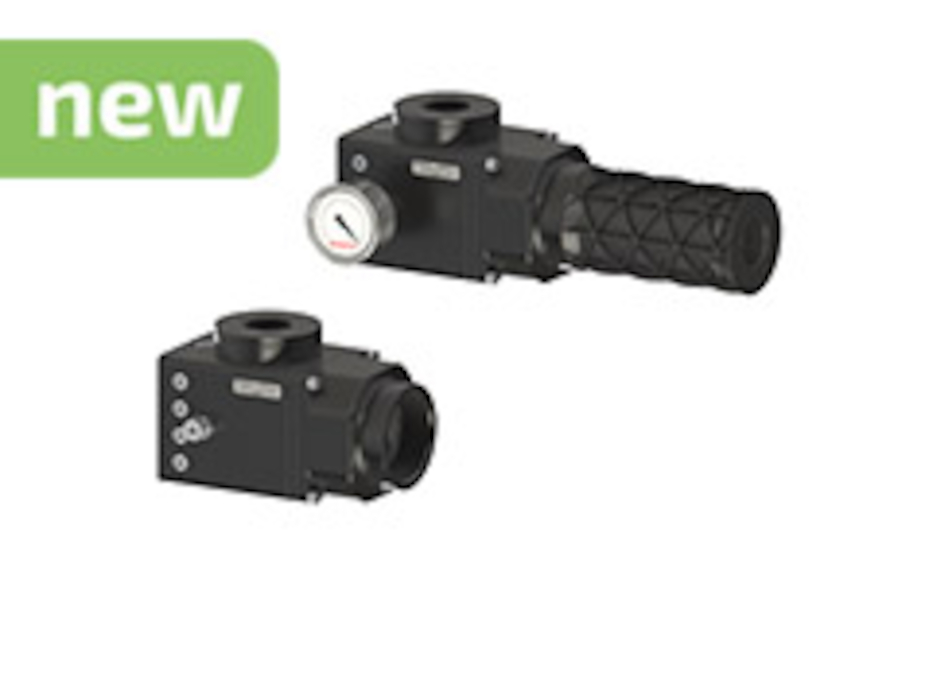

- Ежекторні вакуумні насоси EJ-CEN, Mega Flow, макс. 2496 л/хв

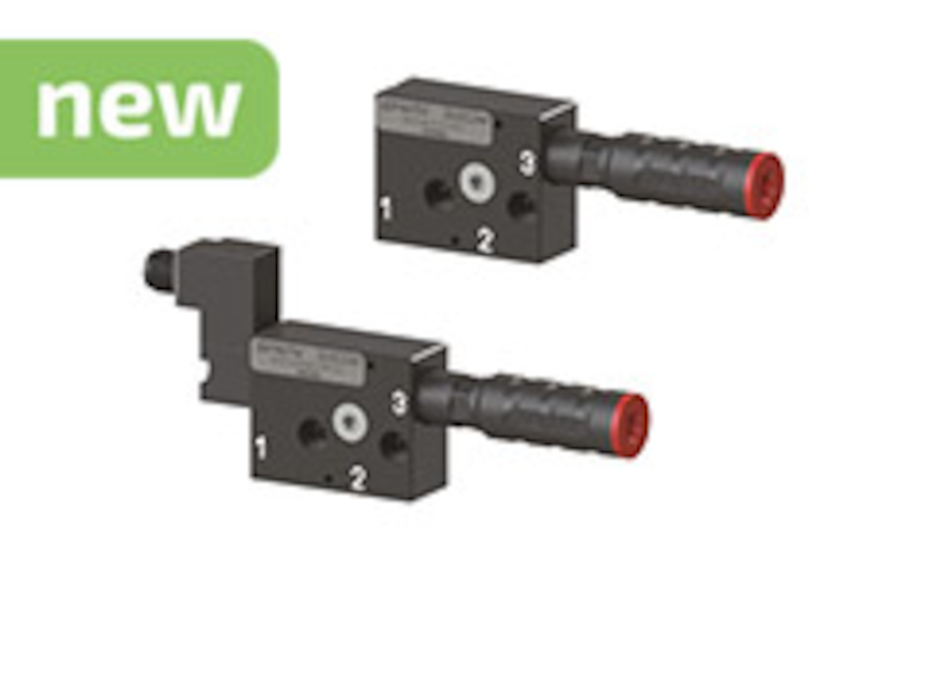

- Ежекторні вакуумні насоси EJ-SVLG, ISO 15218

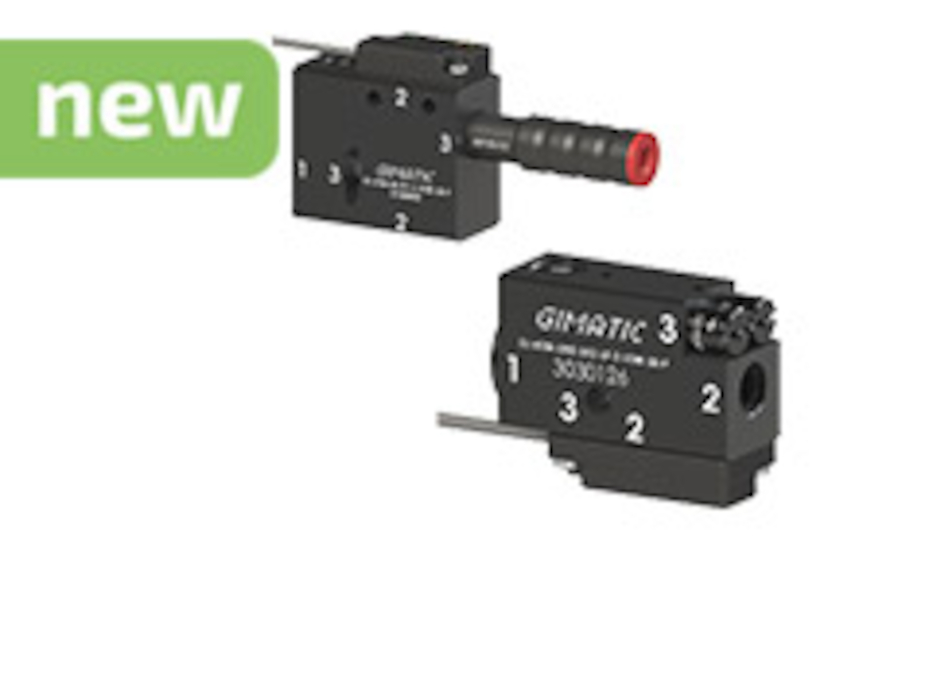

- Ежекторні вакуумні насоси EJ-ATM з клапаном

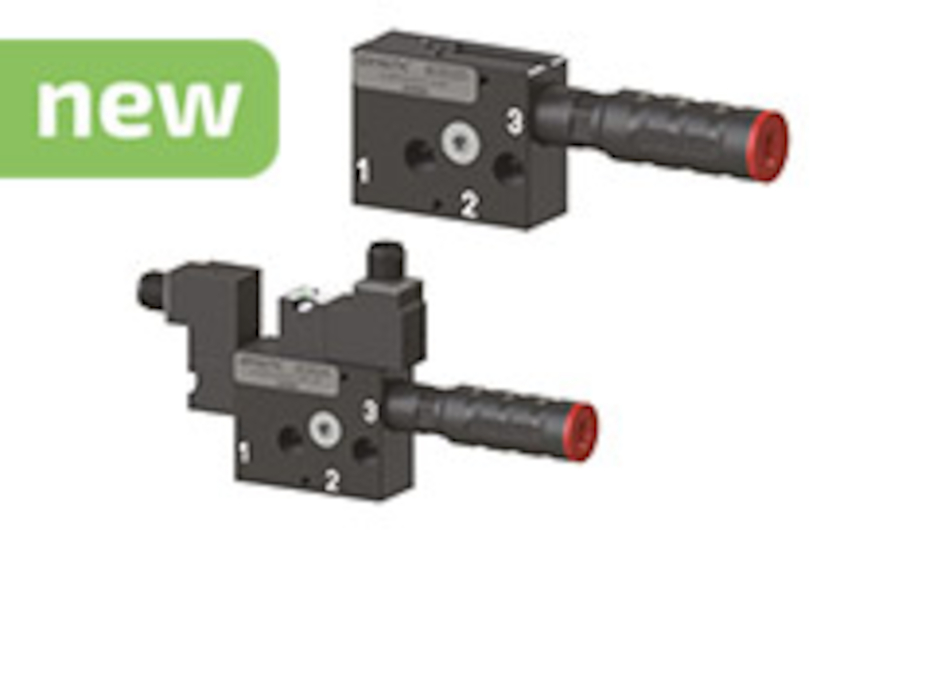

- Ежекторні вакуумні насоси EJ-BSVLG-M і EJ-BSV з аксесуарами

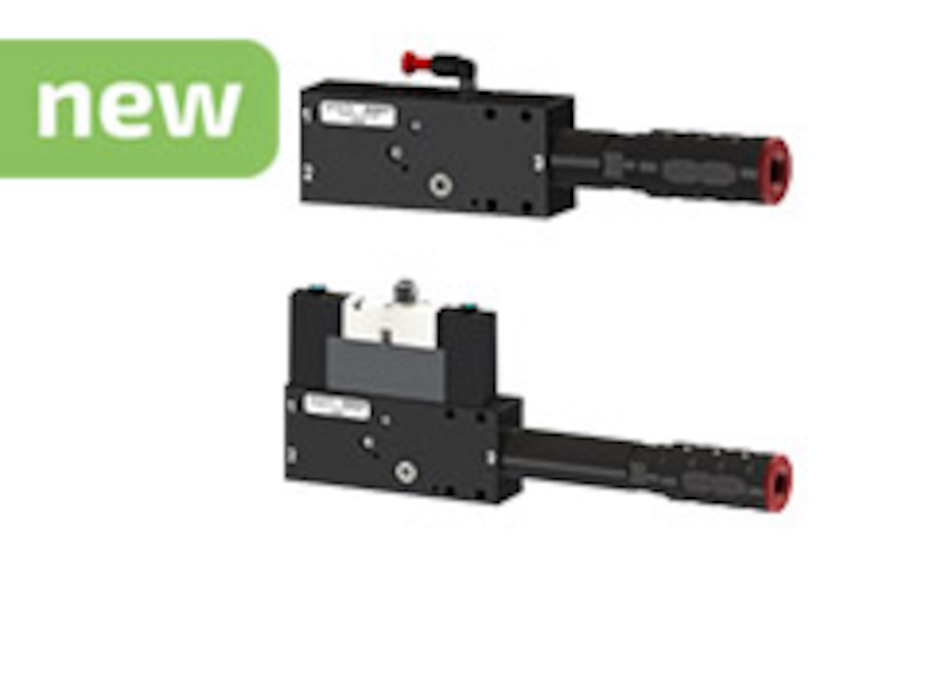

- Ежекторні вакуумні насоси EJ-BSVLG-L, ISO 15407-1

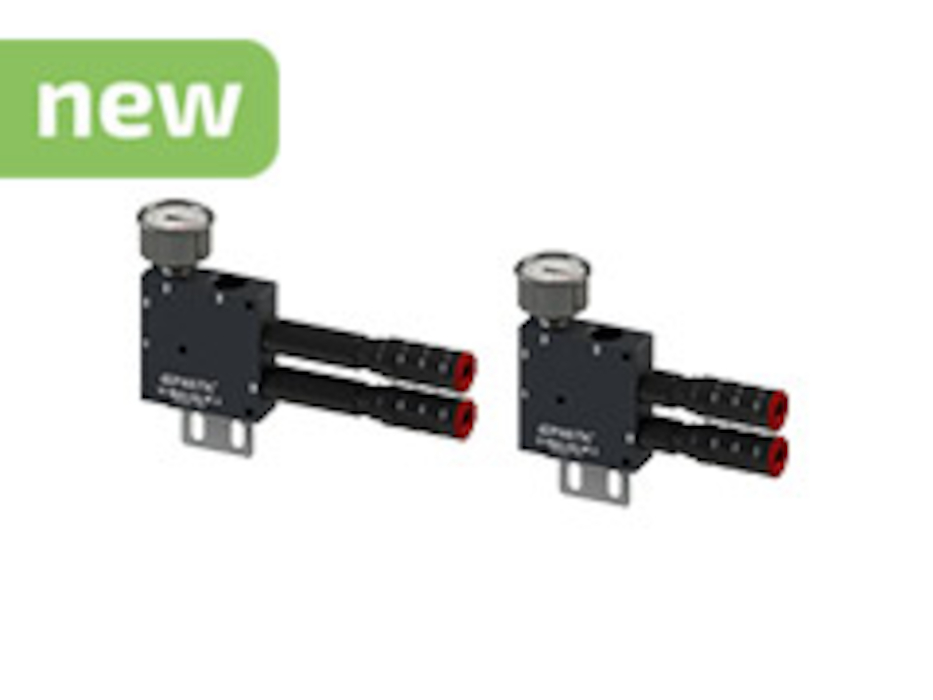

- Ежекторні вакуумні насоси EJ-MLG MODULAR LIGHT

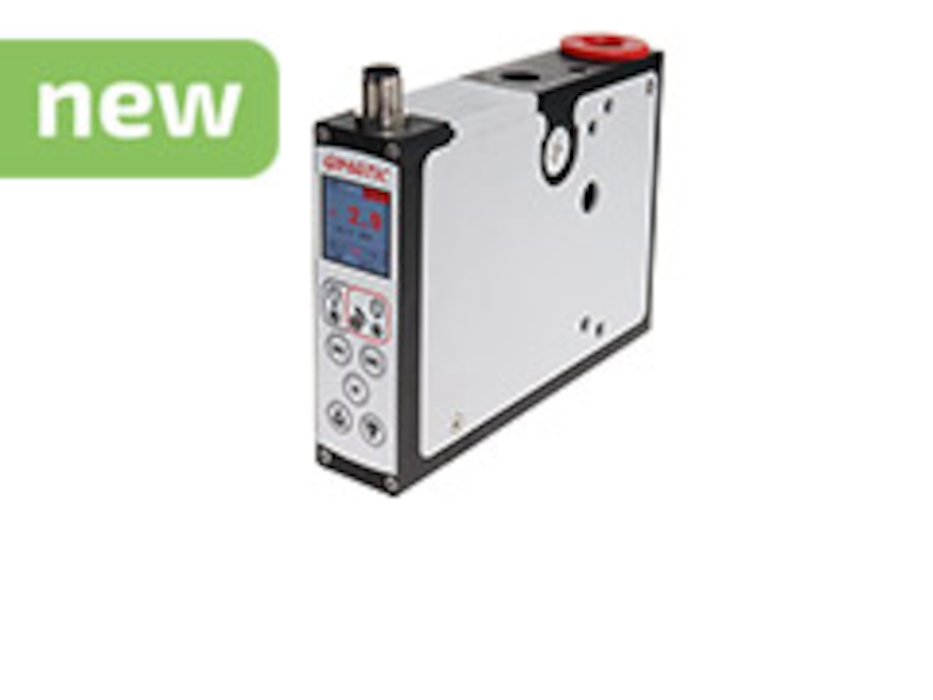

- Компактні ежекторні вакуумні насоси EJ-XONE, EJ-XPRO з електронікою
