Швидкороз'єм пневматичний

Зміст

Пневматичні швидкороз'ємні з'єднання.

Особливості конструкції швидкороз'ємних з'єднань.

Практичне застосування швидкороз'ємних з'єднань.

У фармацевтичній та косметичній промисловості використовуються швидкороз'ємні з'єднувачі:

У хімічній промисловості швидкороз'ємні з'єднання використовуються для:

Поділ швидкороз'ємних з'єднань відповідно до виконання.

Односторонні швидкороз'ємні з'єднання - характеристики асортименту швидкороз'ємних з'єднань Pneumat.

Швидкороз'ємне з'єднання, латунні наконечники:

Швидкороз'ємне з'єднання, нікельовані латунні наконечники:

Швидкоз'ємне з'єднання, наконечники з нержавіючої сталі:

Швидкороз'ємне з'єднання, сталеві наконечники:

Двосторонні швидкороз'ємні з'єднання - характеристики асортименту швидкороз'ємних з'єднань Pneumat.

Поповнення асортименту швидкороз'ємних з'єднань.

Моделі доступні:

Наша пропозиція також включає:

Як вибрати швидкознімне з'єднання?.



Пневматичні швидкороз'ємні з'єднання

Пневматичні швидкороз'ємні з'єднання - це компоненти, що використовуються в промислових системах для швидкого і простого з'єднання або роз'єднання пневматичних ліній без використання інструментів. Вони забезпечують ефективну та швидку заміну, наприклад, при роботі з різними пневматичними інструментами або різними середовищами. Швидкозмінні муфти забезпечують герметичне з'єднання, що мінімізує ризик витоку повітря і дозволяє ефективно працювати. Вони витримують високий тиск і температуру, характерні для пневматичних систем.

Особливості конструкції швидкороз'ємних з'єднань

Найбільш часто використовувані пневматичні з'єднання можна розділити на 2 основні функціональні групи:

• односторонні швидкороз'ємні з'єднання (клапан в гнізді, вільна пробка)
• швидкороз'ємні з'єднання з обох боків

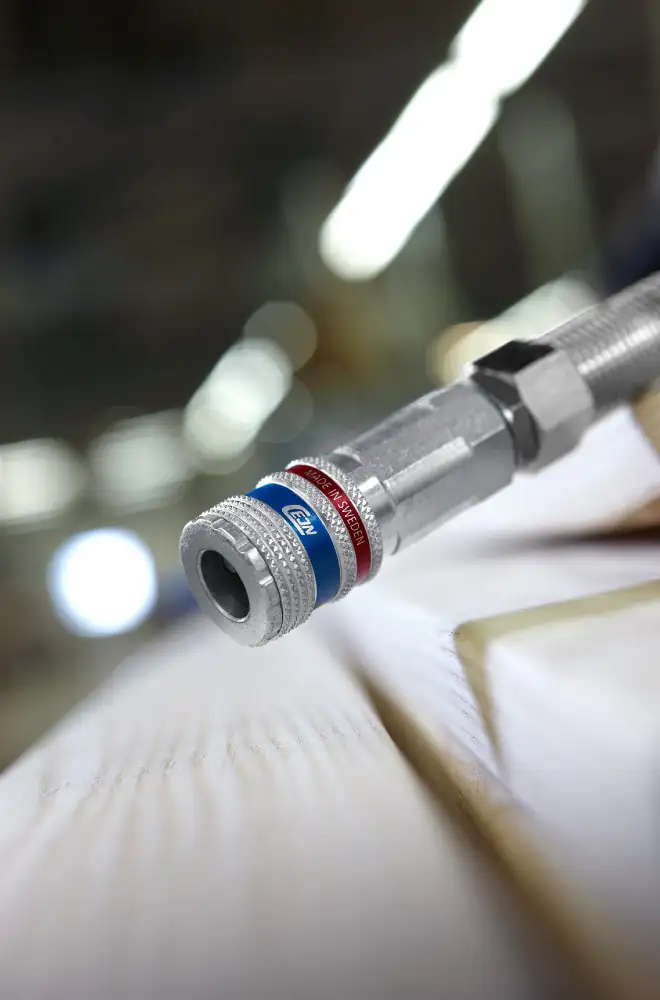

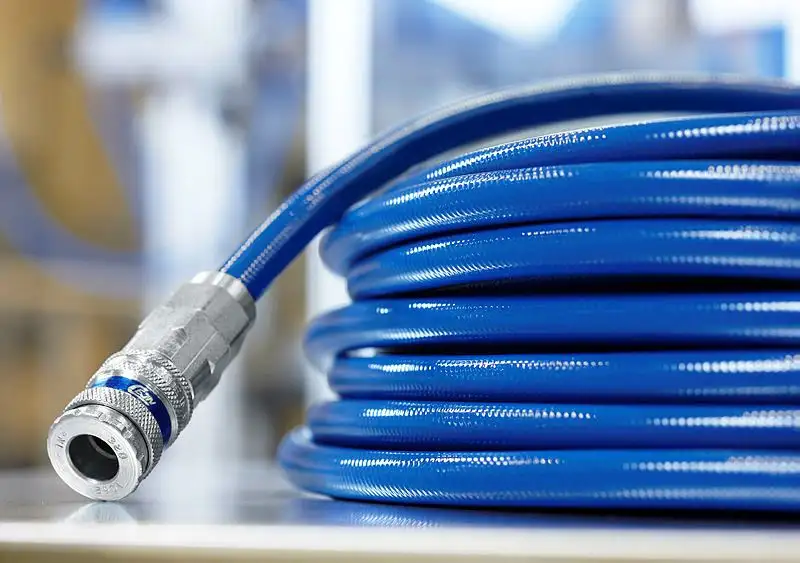

Комплект швидкороз'ємних з'єднань складається з двох компонентів: швидкороз'ємного гнізда (самозатискного з'єднання) і ніпеля швидкороз'ємного з'єднання (з'єднувальної вилки). Муфта складається з корпусу, запірного клапана (нормально закритого NC) і рухомих частин: пружини, стопорного кільця, кульок. Використання запірного клапана в гнізді швидкороз'ємного з'єднання дозволяє точно перекривати вхідне повітря з пневматичної системи - це захищає від несанкціонованого витоку.

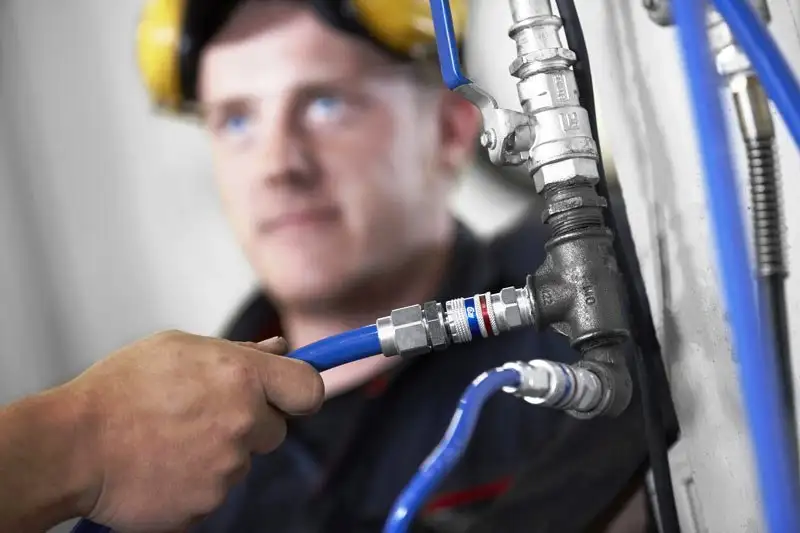

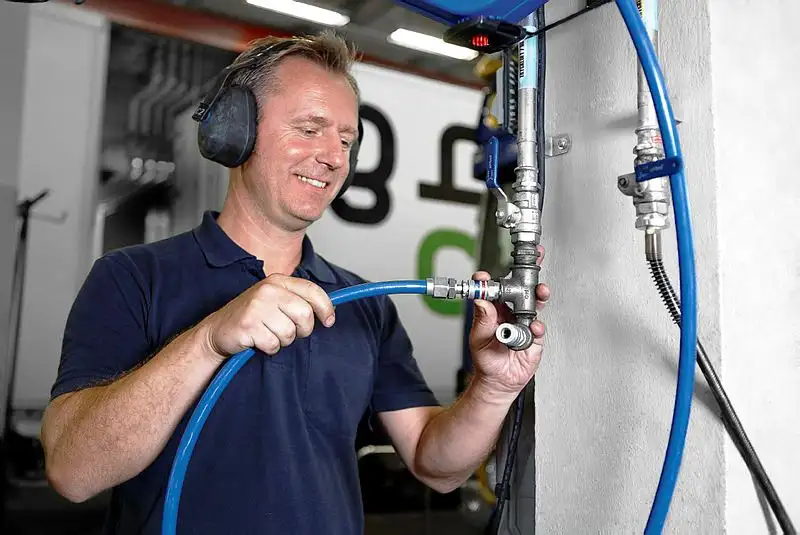

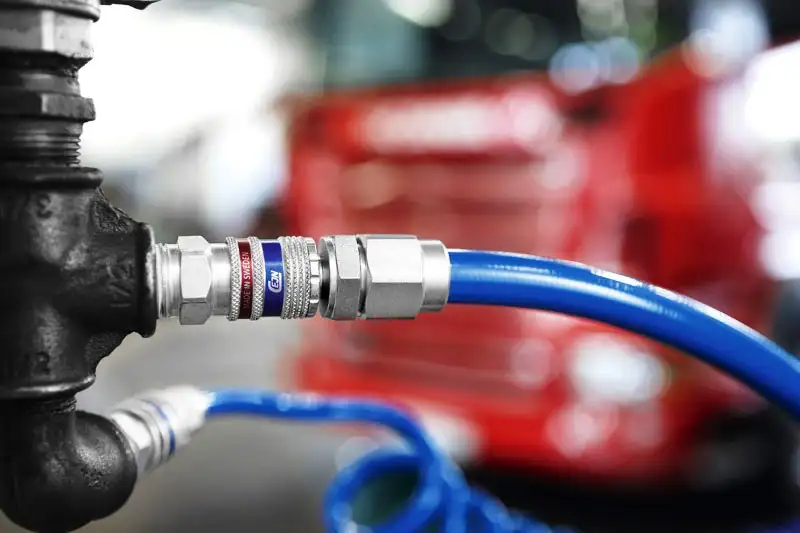

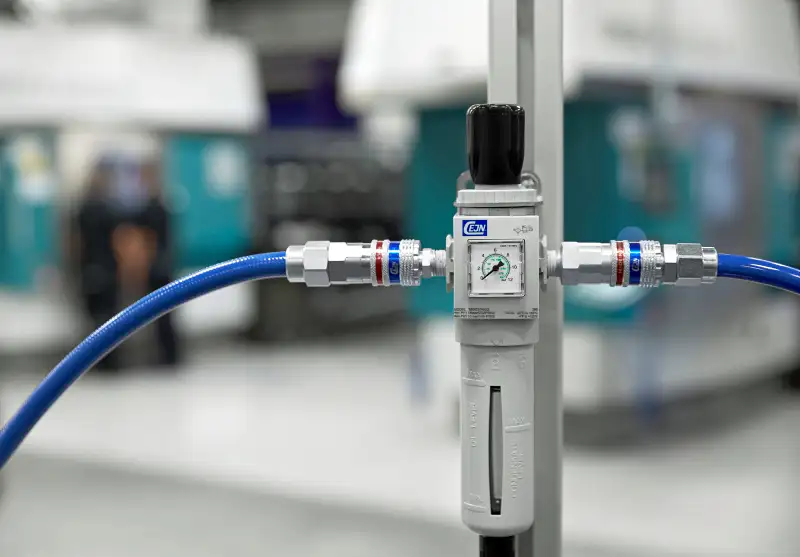

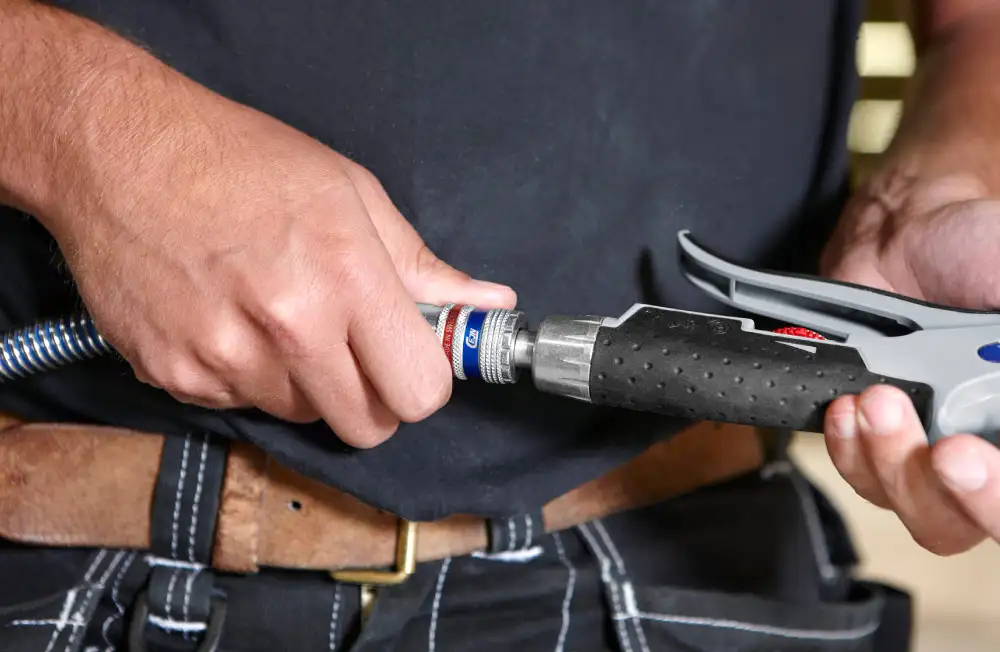

Пневматичні швидкороз'ємні з'єднання дозволяють швидко з'єднувати і роз'єднувати пневматичні шланги, газові шланги, вакуумні шланги і шланги для води.

Швидкороз'ємні з'єднання завжди використовуються, коли середовище, що передається, є дорогим, існує ризик витоку або коли воно схильне до втрат. Високоякісні швидкороз'ємні з'єднання ефективно блокують можливість витікання середовища назовні. Крім того, завдяки відсутності витоків, вони використовуються в середовищах з високим ступенем небезпеки для навколишнього середовища, безпеки та здоров'я користувачів. Завдяки нескладному механізму з'єднання швидкороз'ємні з'єднання характеризуються швидкою заміною, простотою використання та довговічністю. Щоб повністю виключити ризик випадкового зісковзування шланга з швидкоз’єднувача, шланг додатково закріплений хомутом .

Практичне застосування швидкороз'ємних з'єднань

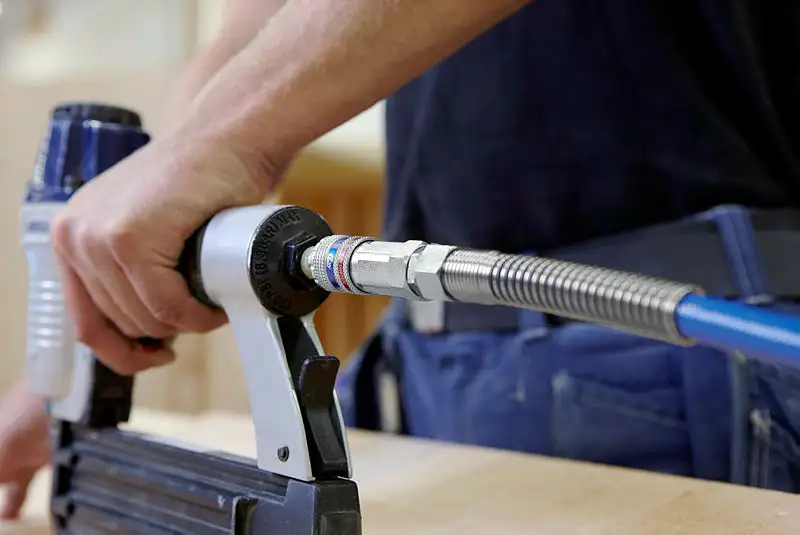

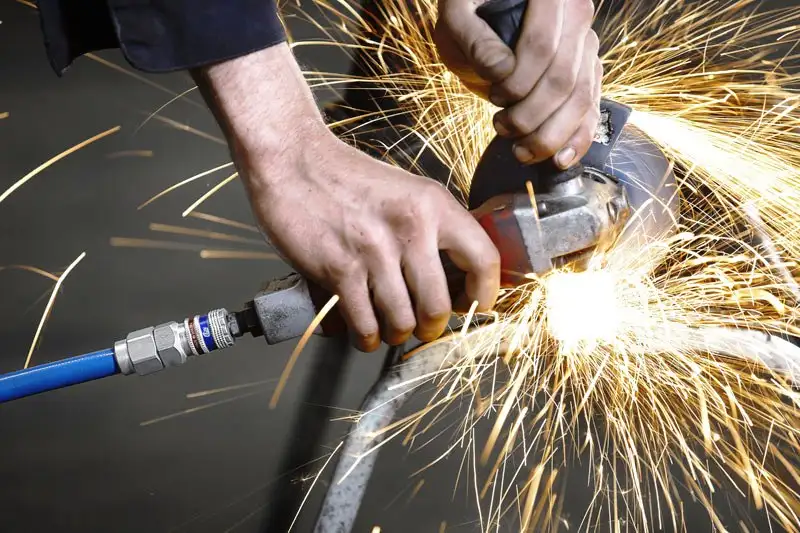

Швидкороз'ємні з'єднання ідеально підходять для використання в: медичній техніці, стоматології, вимірювальній техніці, лабораторній техніці, системах змащення, пневматичних інструментах, хімії.

Пневматична швидкороз'ємна муфта є одним з найпоширеніших пневматичних фітингів.

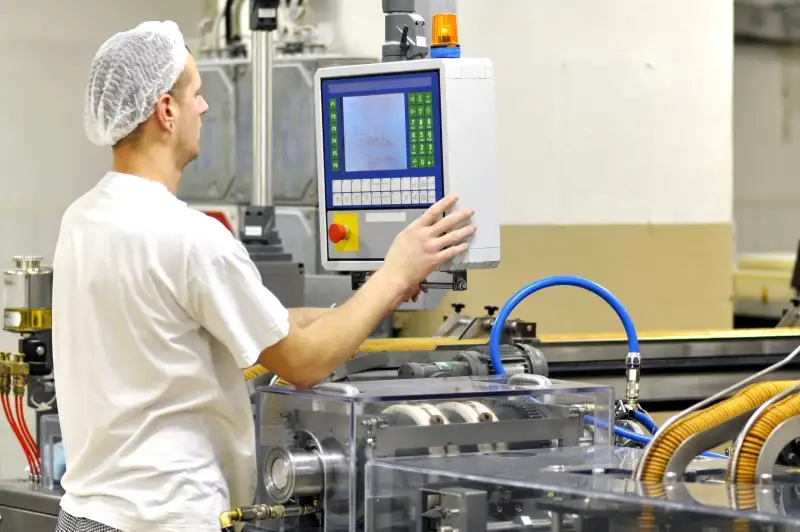

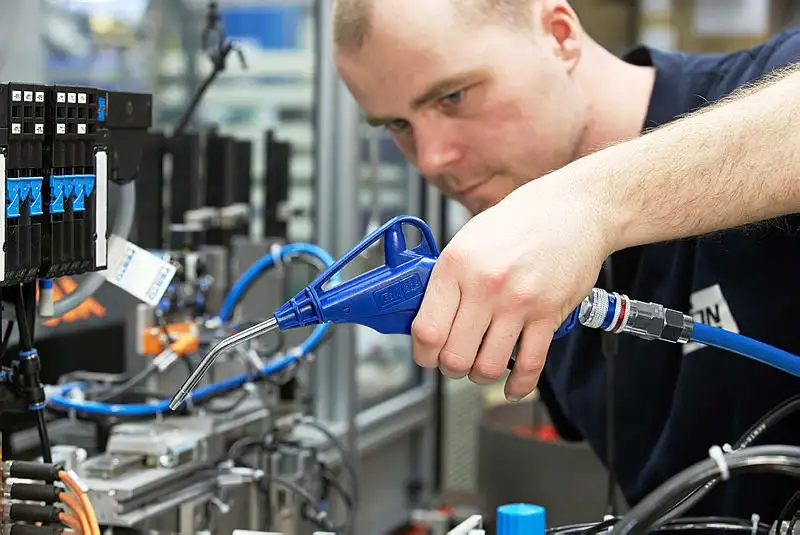

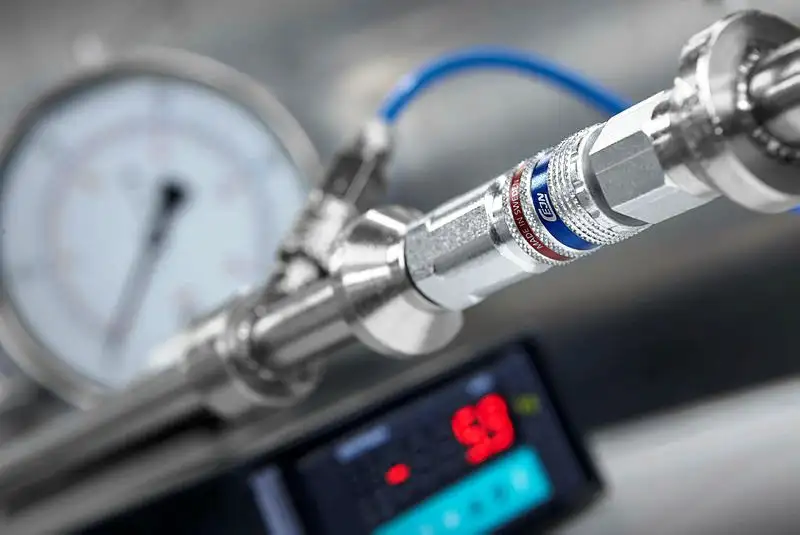

Зокрема, вони використовуються в обладнанні, що працює під тиском, роботах, пакувальних машинах, стоматології, медицині, системах змащення, вимірювальних системах, хімічних середовищах, лабораторіях, машинобудуванні, промислових установках і установках високого тиску, виробничому або складальному устаткуванні. Крім того, вони використовуються в техніці кондиціонування повітря, в збройовій промисловості, на транспорті і в навантажувальних роботах в широкому сенсі. З відповідними властивостями вони використовуються в косметичній, фармацевтичній, нафтохімічній, сільськогосподарській та машинобудівній галузях тощо.

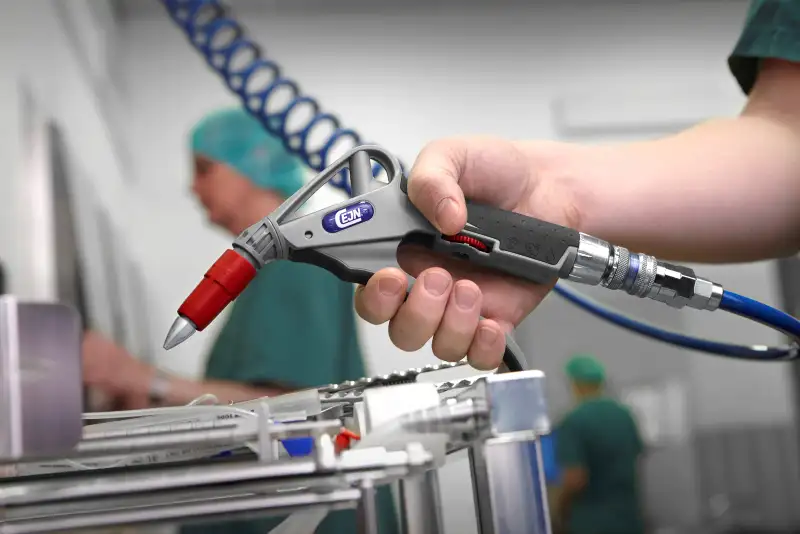

У фармацевтичній та косметичній промисловості використовуються швидкороз'ємні з'єднувачі:

• при відборі проб
• при подачі солоної води
• при наповненні інфузійних флаконів

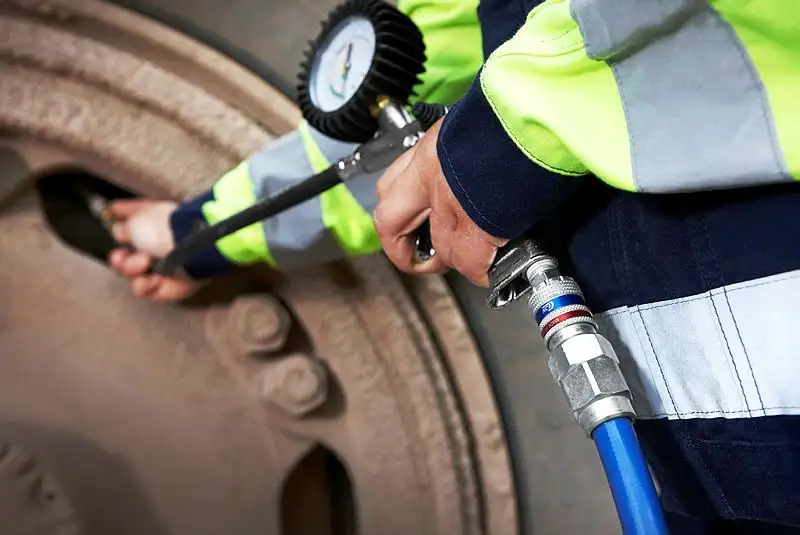

• в обладнанні для вимірювання артеріального тиску
• в обладнанні для виробництва інсуліну в інструментах
• в стоматологічних кабінетах
• у сфері діяльності з виробництва косметики

У хімічній промисловості швидкороз'ємні з'єднання використовуються для:

• наповнення танкерів
• наповнення балонів під тиском
• транспортування високов'язких середовищ
• очищення парою

Швидкороз'ємні з'єднання використовуються в ситуаціях та обладнанні, де існує ризик ненавмисного роз'єднання і наслідки можуть бути серйозними, наприклад, дихальні апарати, підйомники, заправні станції, водолазне спорядження, хімічні костюми тощо.

Широке і різноманітне застосування означає, що правильний вибір швидкороз'ємних з'єднань повинен бути належним чином проаналізований з точки зору їх цільового використання. При цьому слід враховувати робочий тиск і його перепад, тип ущільнення і швидкість потоку. Для правильної роботи швидкороз'ємні з'єднання не повинні з'єднуватися під тиском. Слід подбати про чистоту обладнання, що з'єднується, а також перевірити стан ущільнень і знос. Також бажано використовувати захисні ковпачки.

Поділ швидкороз'ємних з'єднань відповідно до виконання

Pneumat. пропонує різні моделі швидкороз'ємних з'єднань (прямі, кутові) залежно від побажань замовника щодо ергономіки та місця встановлення.

Основним параметром, який відрізняє швидкороз'ємні з'єднання, є значення середнього номінального потоку NW. Доступні версії варіюються від 2,7 до 12 NW. Швидкороз'ємне з'єднання та його окремі параметри сумісні лише з компонентами категорії NW. Чим вище номінальне значення витрати, тим більший діаметр швидкороз'ємного з'єднання.

Що стосується матеріалу виготовлення, ми розрізняємо нікельовану латунь, латунь, нержавіючу сталь і сталь.

Нікельована латунь - це стандартна латунна конструкція, посилена нікельованим покриттям для підвищення стійкості до механічного зносу. Міцна муфта з нержавіючої сталі використовується там, де середовище особливо вимогливе, а стандарти якості є особливо важливими. Приклади застосування включають фармацевтичну та харчову промисловість. Сталь забезпечує найвищий рівень безпеки.

У пропонованих швидкороз'ємних з'єднаннях використовується кілька типів ущільнень. Залежно від номінального потоку і, перш за все, температури середовища, що протікає через елементи, розрізняють ущільнення:

• Пербунан, швидкоз'ємне з'єднання з латуні, нікельованої латуні, нержавіючої сталі для температур від -20°C до +100°C
• NBR, швидкоз'ємне з'єднання з латуні та нікельованої латуні, для температур від -20°C до +100°C
• Швидкороз'ємний з'єднувач з вітону та нержавіючої сталі, для роботи при температурі від -20°C до +200°C

Вибір швидкороз'ємних з'єднань

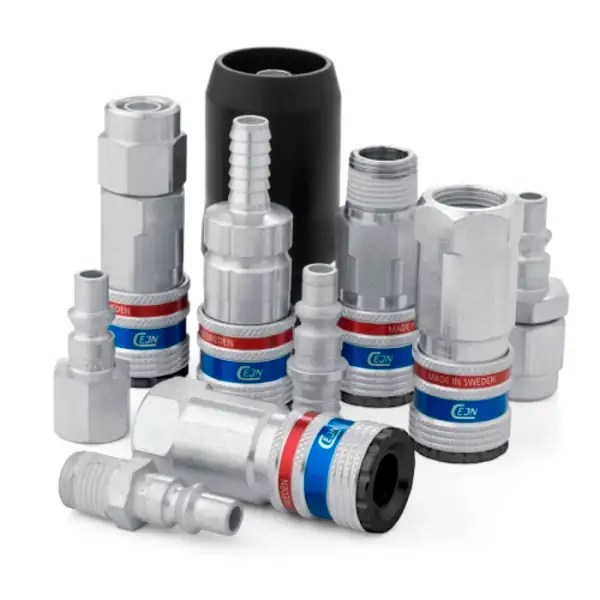

Односторонні швидкороз'ємні з'єднання - характеристики асортименту швидкороз'ємних з'єднань Pneumat.

Односторонні швидкороз'ємні з'єднання невеликого розміру. Номінальні діаметри варіюються від 2,7 до 12 NW. Залежно від зливків, з яких вони виготовлені, ми поділяємо їх на:

Швидкороз'ємне з'єднання, латунні наконечники:

• NW 2.7 з внутрішньою і зовнішньою різьбою до M5 - G1/8, з прямими і скрученими шланговими з'єднаннями діаметром fi 3 і 4.

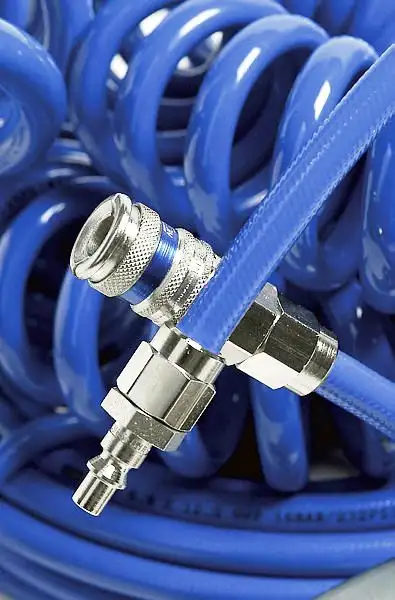

• NW 5 з внутрішньою і зовнішньою різьбою до G1/8 - G 3/8, підключення прямих і скручених шлангів діаметром від fi 4 до 9. Також доступні швидкороз'ємні з'єднання для спіральних шлангів як з пружиною, так і без неї, жорсткі і поворотні.
• NW 7.2 - із зовнішньою або внутрішньою різьбою від M 12 до G ½, з'єднання для шланга діаметром від 6 до 13. В асортименті також є швидкороз'ємні з'єднання NW 7.2 з пружиною для жорстких і обертових спіральних шлангів і NW 7.2 зі з'єднанням для шланга з різьбою діаметром від 6 до 10 і з різьбою M14 і G1/4. Пропускна здатність 1000 л / хв.
• NW12 - з внутрішньою і зовнішньою різьбою і з'єднаннями G1/2 і G3/4. Максимальний тиск до 16 бар. Використовується там, де витрата дуже висока.

Швидкороз'ємне з'єднання, нікельовані латунні наконечники:

• NW 2.7 - з внутрішньою і зовнішньою різьбою, від M5 до G1/8, внутрішній діаметр 3 і 4. Пружина, стопорне кільце і кульки виготовлені з нержавіючої сталі.
• NW 5 - з внутрішньою і зовнішньою різьбою від G1/8 до G3/8 і діаметром від 4 до 9, NW 5 з пружиною для спіральних шлангів жорсткої і обертової конструкції. Також доступні NW 5 з роз'ємом 6 і 8 мм.
• NW 7.2 - з внутрішньою і зовнішньою різьбою, від G1/8 до G1/2, діаметром від 6 до 13.
• NW 7.8 - з внутрішньою і зовнішньою різьбою, від G1/4 до G1/2 і діаметрами 6, 9 і 13. Висока швидкість потоку 2 100 л/хв.
• NW 10 - з внутрішньою і зовнішньою різьбою, від G3/8 до G3/4, діаметром 10,13,16 мм. Призначені для застосувань з високим механічним зносом. Міцна та довговічна конструкція.

Швидкоз'ємне з'єднання, наконечники з нержавіючої сталі:

• NW 5 - з внутрішньою і зовнішньою різьбою від G1/8 до G3/8 і внутрішнім діаметром шланга 6. Ущільнення з вітону, нержавіюча сталь 1.4305.
• NW 7.2 - з внутрішньою і зовнішньою різьбою від G1/4 до G1/2 і внутрішнім діаметром від 6 до 13. Ущільнення з вітону, нержавіюча сталь 1.4305.
• NW 7.8 - з внутрішньою і зовнішньою різьбою, від G1/4 до G1/2 і діаметрами від 6 до 13. Використовуються в напірному обладнанні, вимірювальних установках, промислових технологіях, захисних системах.

Швидкороз'ємне з'єднання, сталеві наконечники:

• Патрубок NW 7.4 - з внутрішньою і зовнішньою різьбою, від G1/4 до G1/2, внутрішній діаметр від 6 до 13.
• NW 7.6 - з внутрішньою і зовнішньою різьбою, від G1/4 до G1/2, внутрішній діаметр від 6 до 13.
• NW 10 - з внутрішньою і зовнішньою різьбоюG3/8 і G1/2 і внутрішнім діаметром 10 і 13 мм.

Двосторонні швидкороз'ємні з'єднання - характеристики асортименту швидкороз'ємних з'єднань Pneumat.

Двосторонній швидкороз'ємний з'єднувач - оснащений зворотними клапанами, виготовленими з латуні з ущільненням Perbunan.

• NW 5 - з внутрішньою і зовнішньою різьбою, G1/8 і G1/4, діаметром 4 і 9.
• NW 7.2 - з внутрішньою і зовнішньою різьбою, від G1/4 до G1/2 і діаметром від 6 до 13.

Двостороннє швидкороз'ємне з'єднання захищає від витоку середовища - як з боку розетки, так і з боку штекера. Додатковий запірний клапан у патрубку запобігає виходу повітря зі шланга. На відміну від односторонніх запірних муфт, сумісність двосторонніх патрубків обмежена. Застосовуються в рятувальному обладнанні та гідравлічних інструментах, в інструментах для затягування болтів, зняття підшипників.

Поповнення асортименту швидкороз'ємних з'єднань

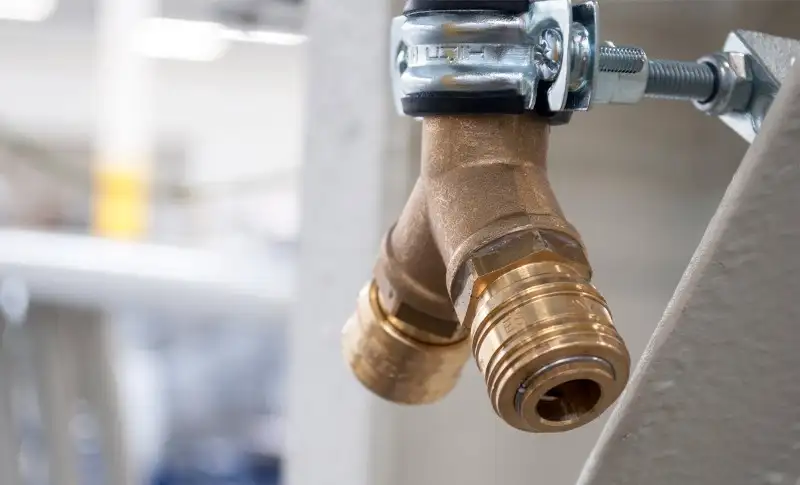

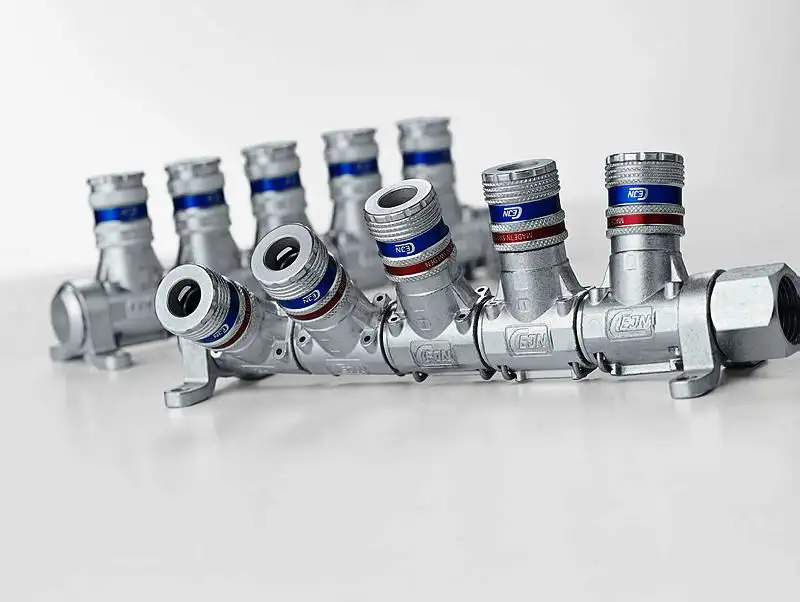

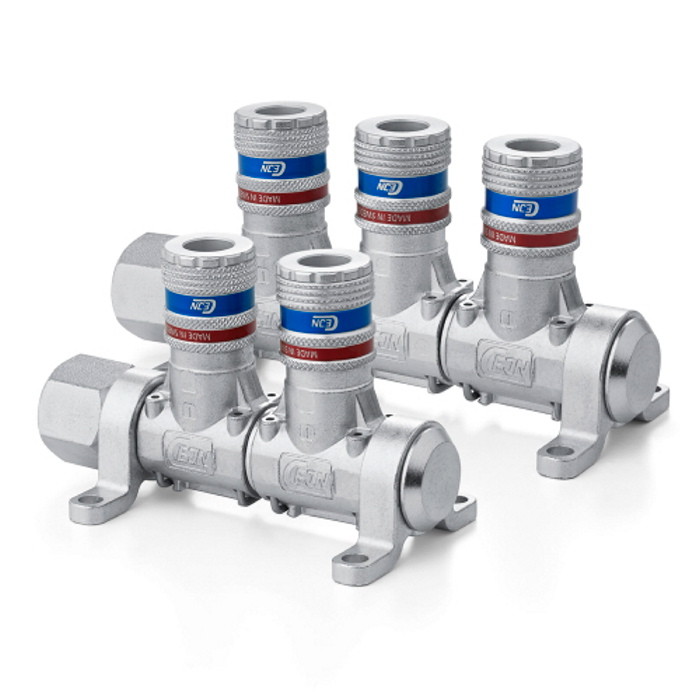

Колектори з пневматичними швидкороз'ємними з'єднаннями - з внутрішньою і зовнішньою різьбоювід G1/4 до G1/8. 2-ходовий і 3-ходовий колектори виготовлені з латуні з максимальним робочим тиском 35 бар. 2-ходовий пневморозподільник складається з біфуркації та швидкороз'ємного з'єднання, тоді як 3-ходовий розподільник включає в себе трійник на додаток до швидкороз'ємного з'єднання. Кожен тип швидкороз'ємного з'єднання і відсутність падіння робочого тиску на виході.

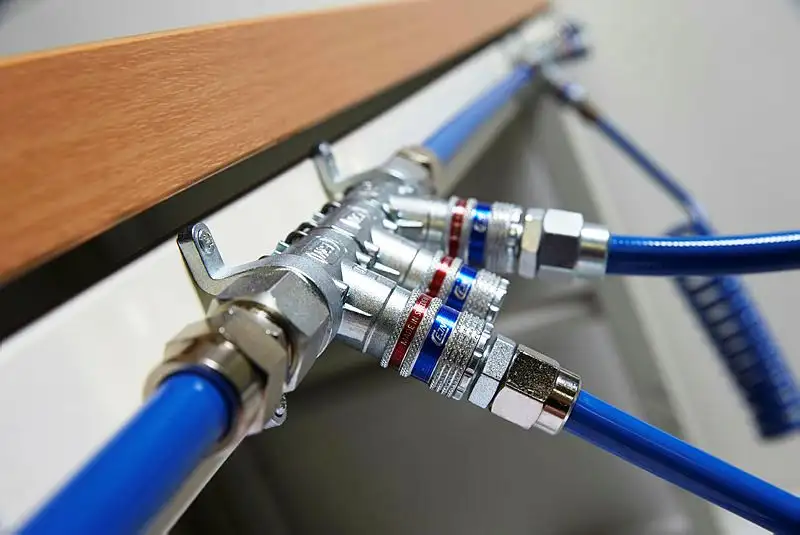

Безпечні швидкороз'ємні з'єднання - характеризуються ущільненням NBR, алюмінієвим корпусом і пропускною здатністю 1800 л/хв. Максимальний тиск - 12 бар. Від'єднання патрубка складається з 2 етапів, що виключає можливість випадкового від'єднання швидкороз'ємного з'єднання. На першому етапі відбувається розширення і, відповідно, зниження тиску. Цей процес супроводжується характерним звуком (шипінням) стисненого повітря, що виходить. Другий завершальний етап - ручне роз'єднання. Швидкороз'ємні з'єднання з групи "Безпечна пневматика" все частіше використовуються компаніями.

Моделі доступні:

• NW 7.4 - із внутрішньою і зовнішньою різьбою G1/4 - G1/2 і з'єднанням 6,9, 13.
• NW 7.6 - із внутрішньою і зовнішньою різьбою G1/4 - G1/2 і внутрішнім діаметром шланга 6-13.
• NW 7.8 - із внутрішньою і зовнішньою різьбою G1/4 - G1/2 і з'єднанням діаметром 6-13.
• NW 10 - із внутрішньою і зовнішньою різьбою G3/8 і G1/2 доступні.

Наша пропозиція також включає:

Швидкороз'ємне з'єднання зі стравлюванням повітря - зі швидкістю потоку 1100 л/хв у версіях:

• NW 7.2 - з внутрішньою і зовнішньою різьбою, G1/4 до G1/2, діаметр роз'єму від 6 до 13.
• NW 7.4 - з внутрішньою і зовнішньою різьбою, G1/4 до G1/2, діаметр роз'єму від 6 до 13.

Незмінні пневматичні швидкороз'ємні з'єднувачі - характеризуються високою пропускною здатністю та кольоровим кодуванням фітингів і заглушок. Кольори чітко ідентифікують відповідні компоненти, що максимально полегшує ідентифікацію компонентів, які вас цікавлять. Доступні моделі:

• NW 5 - із внутрішньою і зовнішньою різьбоюG1/8 і G1/4
• NW 7,8 - із внутрішньою і зовнішньою різьбоюG1/4 і G3/8

Системи розподілу стисненого повітря - дозволяє окремим сегментам рухатися на 180 градусів. З'єднувач G1/2 з 2 або 3 входами. Використовується ущільнення NBR.

Pneumat пропонує тільки високоякісні пневматичні муфти від перевірених виробників. Компоненти характеризуються оптимальною конструкцією матеріалів, які разом з ущільненням призначені для конкретних галузей промисловості та промислового застосування. У нас є широкий діапазон різьб для запропонованих товарів і багато варіантів конкретних моделей пневматичних фітингів. Ми рекомендуємо швидкороз'ємні з'єднання з нержавіючої сталі для вимогливих галузей, включаючи хімічну, фармацевтичну та харчову промисловість.

Як вибрати швидкознімне з'єднання?

При виборі швидкороз'ємних з'єднань важливо знати основну інформацію про:

• тип носія, який буде подаватися
• максимальна температура середовища та навколишнього середовища
• максимальний тиск
• тип відрізу (односторонній, двосторонній)
• приблизна витрата
