Засувки шиберні ножові

Зміст

Ножові засувки та умови експлуатації

Застосування ножових засувок

Ножові засувки - принцип дії

Ущільнення пластинчастих затворів на прикладі двостороннього ущільнення

Ножові засувки та умови експлуатації

Ножові засувки можуть успішно використовуватися в різних робочих середовищах, а високий ступінь універсальності і гнучкості можливий завдяки:

• фланцю, який повністю рельєфний, що означає можливість використання засувки в якості кінцевої, без необхідності використання контрфланця.
• конструкції нижньої частини, яка відрізняється високим рівнем симетрії, що гарантує герметичність при протіканні потоку в будь-якому напрямку.
• модульність, що дозволяє збирати безліч версій приводу і їх подальшу модифікацію
• контрольний отвір, яким оснащена кожна пластинчаста засувка і за допомогою якого можна контролювати потік середовища
• стандартизована монтажна довжина згідно DIN 3202

Застосування ножових засувок

Пластинчаста ножова засувка в основному використовується в передавальних установках різних комунальних служб, включаючи каналізацію, нафтопереробні заводи і морську промисловість, переробні підприємства, міські водопроводи, очисні споруди, сільське господарство, виробничі цехи, металургійні заводи, сталеливарні заводи, промисловість ВДЕ і т.д.

Основна роль засувки для води, газу або сипучих продуктів полягає в перекритті потоку, його регулюванні або розподілі в різних робочих середовищах.

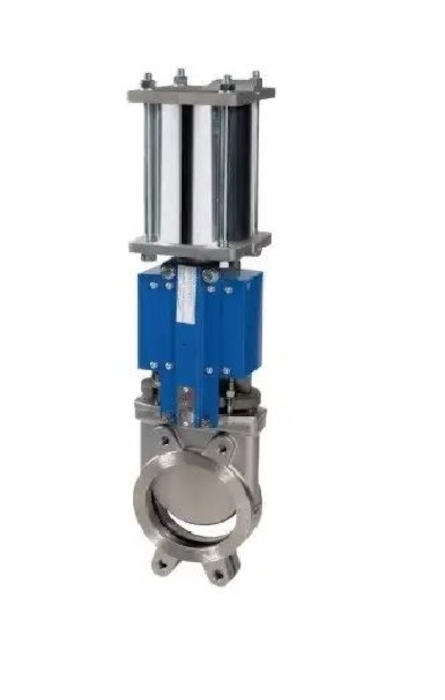

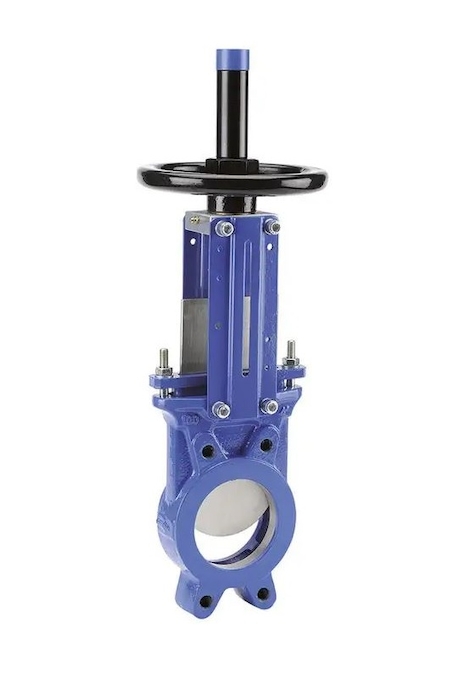

Широке застосування ручних і пневматичних пластинчастих засувок забезпечується їх характерними параметрами. Ножова засувка відрізняється тривалим терміном служби, внутрішньою і зовнішньою герметичністю, надійністю виконання процесів закриття і відкриття, безпроблемною адаптацією до різних умов роботи.

Ножові засувки - принцип дії

Ножові засувки можуть бути встановлені між 2 фланцями в передавальному трубопроводі або в якості кінцевої арматури. Між 2 частинами корпусу переміщується важка ножова пластина засувки, яка характеризується довгою направляючою. Ущільнення по периметру здійснюється за допомогою гумової прокладки. Високоеластичне лите ущільнення ефективно ущільнює ножову засувку в напрямку назовні безпосередньо біля виходу з корпусу. У ножовій засувці повністю виключено накопичення осаду, засмічення, що викликає закупорку, або інших твердих речовин і небажаних сполук. Пластинчасті засувки характеризуються повним проходом (у відкритому положенні), в якому немає ніш, борозен або інших елементів, що перешкоджають передачі.

Ущільнення пластинчастих затворів на прикладі двостороннього ущільнення

Ущільнювач з еластомерів займає своє місце між двома частинами корпусу затвора і використовується як напрямна для ущільнення корпусу (ззовні) і ущільнення самої пластини в прохідному отворі затвора.

Окремі компоненти корпусу з'єднуються за допомогою стикового з'єднання, тобто метал з металом. Зверніть увагу, однак, що під час монтажу рекомендується затягувати болти з максимально допустимим зусиллям. Напруження розтягування та стискання, які можуть передаватися від трубопроводу до арматури, за жодних обставин не впливають на притискання між прокладкою та тарілкою затвора, а отже, не впливають на такі параметри, як рушійна сила, знос або герметичність. Притискання пластини відбувається м'яко, що забезпечує вищезгаданий простір для прокладки. Незначного зусилля притискання достатньо для того, щоб пластина в ножовій засувці могла здійснювати невеликий зворотно-поступальний рух з незначним зносом ущільнення.
