Фланцеві поворотні затвори для повітря, газу, води - коротка характеристика пропозиції Pneumat System

Ручний перекидний клапан серій ARTEMIS і THESIS

Повітряні клапани серії ATLANTIS та ATLANTIS 40

Клапани клапанні серії POLARIS і POLARIS 40

Поворотні заслінки - варіанти конструкції

Регулювальні заслінки - принцип дії

Застосування дросельних заслінок

На що звернути увагу при виборі перекидного клапана?

Регулювальні запірні заслінки - переваги та переваги перекидних клапанів



Це особливі клапани, в яких кулька замінена спеціальною заслінкою. Pneumat System пропонує фланцеві клапани для різних середовищ, включаючи газ, воду, повітря тощо. Наша пропозиція включає в себе

Пластинчасті поворотні затвори - безфланцеві поворотні затвори, що розміщуються між двома фланцями трубопроводу, мають лише кріпильні "вушка". Для монтажу потрібен один комплект довгих болтів, що проходять через два фланці і клапан.

Поворотні затвори типу "вушко" - цей тип поворотних затворів має різьбові отвори в корпусі з двох сторін, для його монтажу потрібні два комплекти гайок і болтів. Це дозволяє при необхідності зняти трубопровід з одного боку. Однак зауважте, що в такому випадку робочий тиск знижується.

Фланцеві та міжфланцеві поворотні затвори є одними з найпоширеніших клапанів у промисловості, головним чином завдяки своїй короткій конструкції, малій вазі та хорошим характеристикам стійкості до різних середовищ. Ще однією перевагою регулюючих дросельних клапанів є оптимізована конструкція, яка дозволяє ефективно пропускати різні середовища (воду, рідини на основі різних речовин, гази, повітря і т.д.). Крім того, поворотний клапан є компонентом промислової арматури, який можна легко автоматизувати, оснастивши його електроприводом, пневмоприводом, встановивши для інших застосувань тощо.

Переважна більшість дросельних клапанів виконують функцію відкриття/закриття в трансмісійних трубопроводах. Беручи до уваги робочі параметри та гідравлічні дані, центральні поворотні затвори можуть використовуватися як регулююча або дросельна арматура (звідси часто вживані спрощені назви, такі як регулюючий або дросельний поворотний затвор).

Фланцеві поворотні затвори для повітря, газу, води - коротка характеристика пропозиції Pneumat System

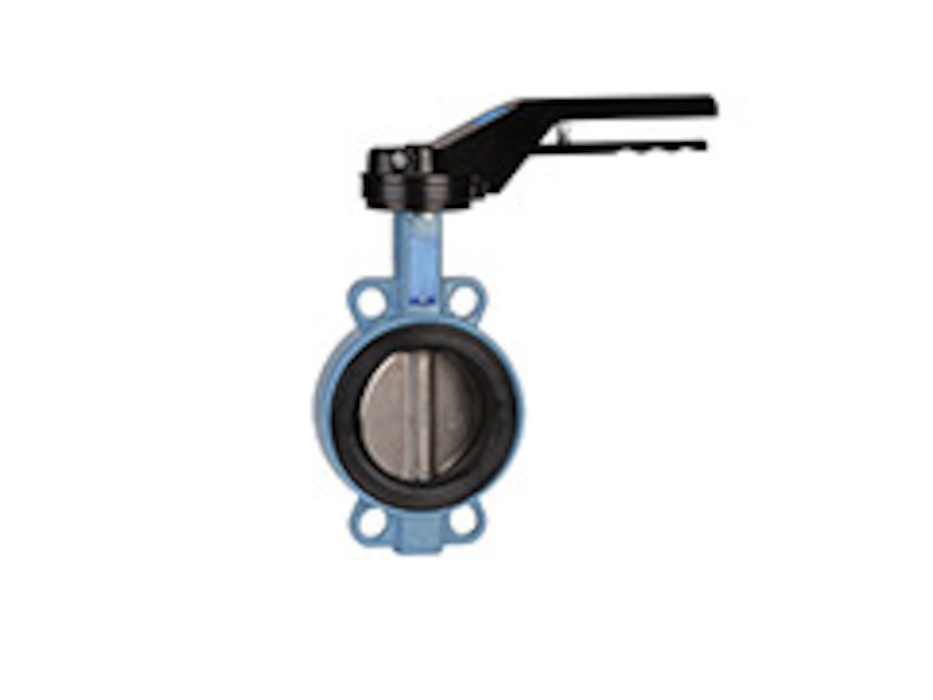

Ручний перекидний клапан серій ARTEMIS і THESIS

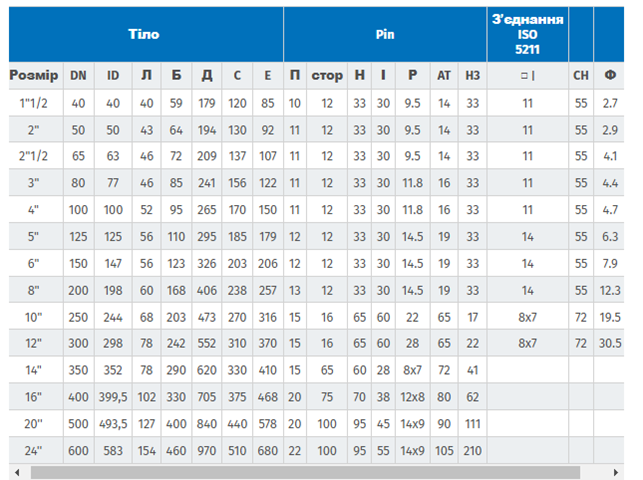

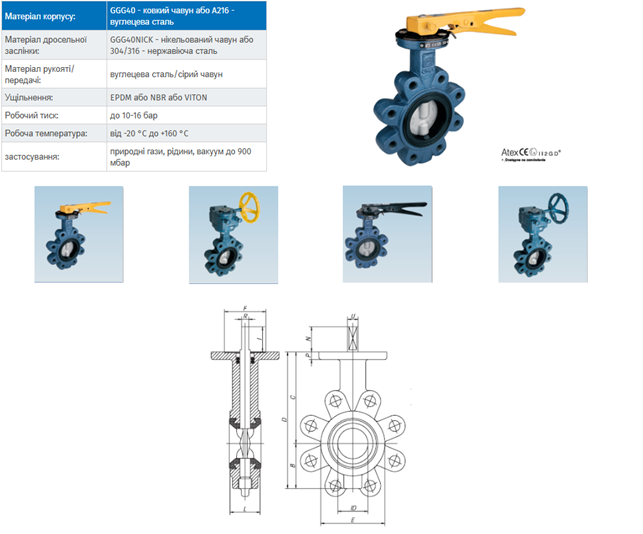

Група повітряних клапанів, що працюють при робочих температурах від -20 °C до +160 °C. Міжфланцеві дросельні клапани з трьома різними ущільненнями на вибір: EPDM, EPDM HT і VITON. Діапазон робочого тиску становить максимум 10 - 16 бар. Ручка повітряної заслінки виготовлена з вуглецевої сталі. Моделі доступні в розмірах від 1"1/2 до 12" (DN: 40-300). Перекидні клапани цих серій використовуються для таких середовищ, як неагресивні гази, рідини та у вакуумі до 900 мбар. Фланцеві поворотні затвори доступні з ручками різних кольорів і типів. Залежно від розміру, крутний момент перекриття коливається від 11 до 576 Нм.

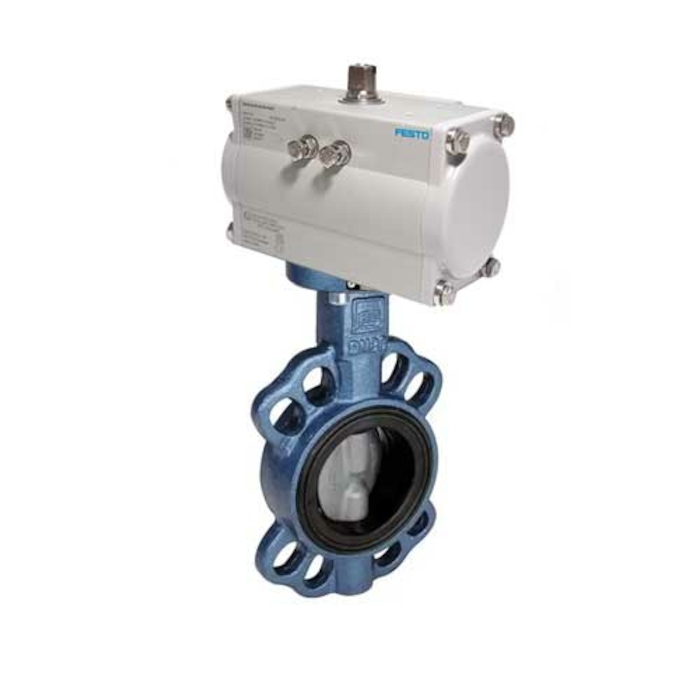

Повітряні клапани серії ATLANTIS та ATLANTIS 40

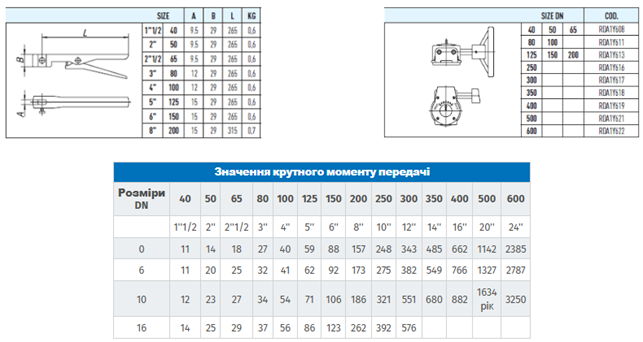

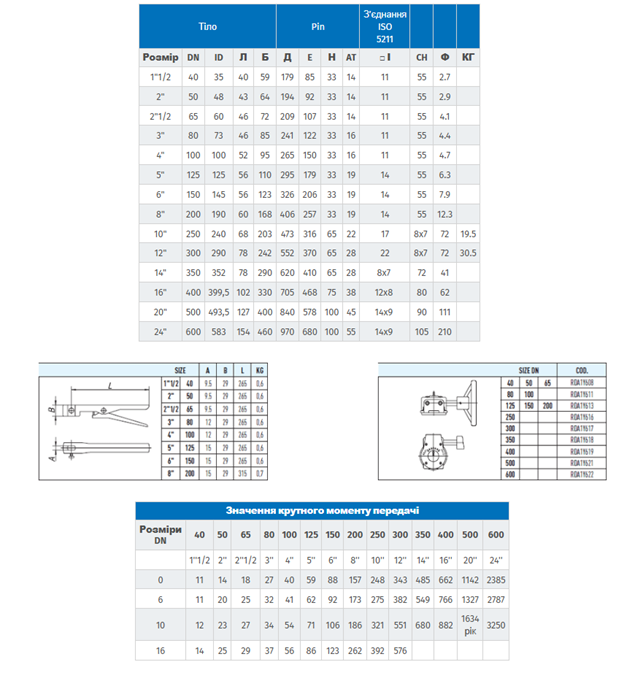

На відміну від попередніх 2 серій, максимальний пусковий момент досягає 3250 Нм, а діапазон приєднання перекидного клапана - від 1"1/2 до 24" (DN: 40-600). Рукоятки стандартні та "колісні". Для роботи з високотемпературними рідинами рекомендуються міжфланцеві заслінки з ущільненням VITON (+160 °C), а для газів - з ущільненням NBR і VITON (+60 °C). Тип приводу диктується розміром, для малих розмірів (DN-DN200) - важіль, а для повітряних заслінок від DN250 до DN600 - черв'ячна передача.

Клапани клапанні серії POLARIS і POLARIS 40

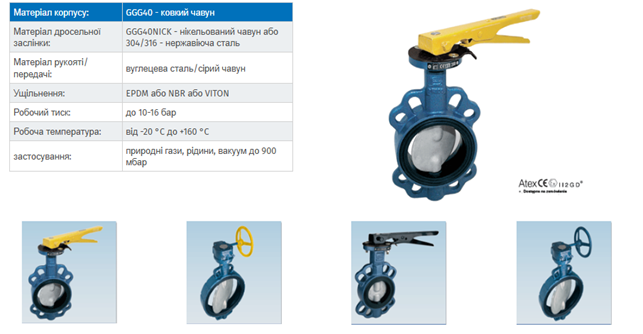

Засувний клапан розміром від DN 40 до DN 600 для роботи при тиску 0-16 бар.

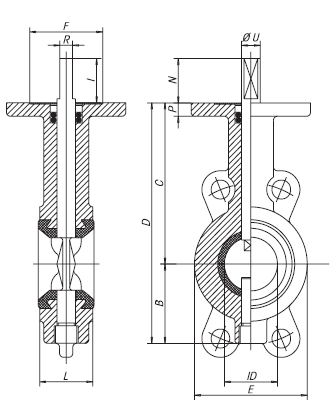

Поворотні заслінки - варіанти конструкції

Асортимент нашої продукції включає в себе регулюючі клапани різних конструкцій, в тому числі:

Поворотні затвори з центрувальними отворами в корпусі - така конструкція дозволяє легко з'єднувати/від'єднувати поворотний затвор з фланцями.

Поворотні клапани з різьбовими отворами в корпусі - поворотний клапан цієї практичної конструкції використовується при проведенні сервісних робіт на насосах, оскільки він пропонує можливість фланцевого з'єднання тільки з одного боку.

Поворотні затвори з роз'ємним U-подібним корпусом - наскрізні та різьбові отвори дозволяють встановлювати їх фланцем до фланця або фланцевим з'єднанням.

Серцем дросельних клапанів є манжета, тобто ущільнювальне кільце на сідлі дросельного клапана, функція якого полягає в забезпеченні герметичності на фланцях, в проході і на валу. Кільце може бути встановлене на поворотний клапан 2 способами: воно може бути вільно вставлене в корпус або вулканізоване на опорному кільці, вставленому в корпус. Безсумнівною перевагою першого рішення є простіша заміна манжети в майбутньому. За рахунок затискання ущільнювального кільця між корпусом перекидного клапана і фланцями трубопроводу досягається щільне ущільнення в місцях з'єднання з фланцями. Максимально можлива температура, до якої може бути навантажений матеріал манжети, визначається значеннями тиску і характеристиками середовища, що транспортується.

Фланцеві поворотні затвори мають важливу перевагу перед фланцевими поворотними затворами: корпус навантажується тільки силами тяги, що виникають під дією тиску, оскільки сили, що діють на фланці, передаються за допомогою болтів або штифтів. Фланцевий поворотний клапан додатково навантажується силами, що виникають в трубопроводі. Незалежно від вибору корпусу, фланцеві з'єднання можливі відповідно до різних стандартів, таких як. EN, ANSI, JIS.

Залежно від таких змінних, як робоче середовище або середовище, фланцевий і фланцевий поворотний клапан повинен мати ущільнювальне рішення, яке може найбільш ефективно впоратися зі специфічними умовами експлуатації. В асортименті Pneumat System клієнти знайдуть наступні рішення для ущільнень:

• Поворотний клапан з EPDM - висока стійкість до підвищених температур, хімічних речовин, гарячої води.
• Метеликовий клапан NBR - висока стійкість до палив, мінеральних масел, рослинних і тваринних мастил, масла, води, бурового розчину.
• Вітоновий поворотний клапан - висока стійкість до масел, хімічних речовин, підвищених температур, озону, старіння матеріалу, атмосферних впливів, полум'я, низька газопроникність.
• Поворотна заслінка з силікону - стійка до нагрівання, озону, старіння і хімічних речовин, майже незмінні механічні властивості у всьому діапазоні робочих температур.
• Поворотний клапан з карбоксинітрилом – висока стійкість до стирання, використовується в пневматичних транспортних системах, а також у харчовій промисловості.

Фланцеві/вафельні дискові затвори можуть мати диски з ковкого чавуну, нержавіючої сталі, алюмінієвої бронзи та тефлону. Для середовищ середньої та високої корозії ми рекомендуємо диски з пластомерним покриттям. У цьому рішенні не тільки диск виготовлений з PTFE, але й ущільнювальне кільце покрито тефлоном. Тефлонові дросельні клапани можуть виконувати як запірну, так і дросельну функції, ефективно виконуючи свої ролі в контакті з висококорозійними середовищами.

Регулювальні заслінки - принцип дії

Принцип дії фланцевих і фланцевих поворотних затворів полягає в наступному: диск поворотного затвора здійснює рух на 900 навколо власної осі в напрямку, перпендикулярному до газу або води, що передається. Центр сідла і передавального трубопроводу є віссю обертання. Коли регулювальна заслінка закрита, диск перекидного клапана прилягає до гнучкої та герметичної манжети (еластомеру або пластику). Коли заслінка відкрита, середовище, що транспортується, обтікає диск заслінки з обох боків. Короткий монтаж базується на стандарті EN 558-1-20, який дозволяє використовувати регулювальні заслінки для монтажу між фланцями, для фланцевих з'єднань або в якості клапанів для монтажу на кінці трубопроводу.

Значення крутного моменту, який повинен створювати привід, є результатом сили тертя ущільнення вала, яку необхідно подолати, сили, що створюється зазором між диском перекидного клапана і самоущільнювальним кільцем, а також сили потоку середовища, яку привід повинен подолати.

Застосування дросельних заслінок

Регулювальні заслінки, завдяки своїй пристосованості до різних середовищ і міцності, можуть використовуватися в широкому спектрі галузей промисловості (незалежно від того, чи керуються вони електричним, пневматичним або ручним приводом).

Широкі можливості конфігурації, універсальність і стійкість до забруднення означають, що вони знайдуть своє застосування в управлінні водо- і газопостачанням. Ось приклади застосування газових і водяних клапанів:

• енергетичні технології, технології опалення, технології центрального опалення
• системи гарячого водопостачання, системи кондиціонування
• системи охолодженої води, системи питної води, системи гарячого водопостачання
• системи розподілу/підготовки води, системи опріснення морської води
• промислові та будівельні установки

Перекидні клапани використовуються в замкнутих контурах в суднобудівній промисловості і нафтопереробних заводах, на очисних спорудах електростанцій і цукрової промисловості, в харчовій промисловості, хімічній промисловості, металургії, паперовій і целюлозно-паперовій промисловості, лакофарбовій промисловості, промисловості ВДЕ (наприклад, біопаливо) і гірничодобувній промисловості (наприклад, в гірничодобувній промисловості), в технологічних процесах і на багатьох інших установках в різних промислових галузях.

На що звернути увагу при виборі перекидного клапана?

У випадку з перекидними клапанами важливим елементом є редуктор, який повинен працювати плавно, але залишатися самоблокувальним у будь-якому положенні. Також необхідно правильно підібрати крутний момент для дросельної заслінки. Крім того, важливими параметрами фланцевих поворотних затворів є використовувані ущільнення і технічні параметри, які співвідносяться з матеріалом конструкції поворотного затвора. Варто також розглянути всі типи управління поворотним затвором і вибрати найбільш підходящий для ваших потреб. Важливо також, щоб фланцевий поворотний клапан мав можливість встановлення кінцевих положень і встановлення кінцевих вимикачів. Наступні питання, які слід задати, - чи можна встановлювати поворотну заслінку під землею і чи є на ній інформація про положення (ручні поворотні заслінки зазвичай показують положення на зубцях). Залежно від конкретної моделі заслінки, варто запитати про антикорозійний захист.

Регулювальні запірні заслінки - переваги та переваги перекидних клапанів

Важливою перевагою дросельної заслінки є відносно менші втрати тиску, ніж у інших типів клапанів, що зумовлено конструкцією дросельної заслінки (немає можливості змінити напрямок руху середовища). До інших переваг поворотних затворів відносяться їх невелика вага і габарити, що призводить до зниження витрат на транспортування, монтаж або розгортання, а також ефективно впливає на процеси переміщення і логістику. Ще однією характерною особливістю поворотних клапанів є їхня універсальність застосування - як з точки зору робочого середовища, так і з точки зору середовища, що обробляється, і типу керування.

Важливою перевагою дросельної заслінки є відносно менші втрати тиску, ніж у інших типів клапанів, що зумовлено конструкцією дросельної заслінки (немає можливості змінити напрямок руху середовища). До інших переваг поворотних затворів відносяться їх невелика вага і габарити, що призводить до зниження витрат на транспортування, монтаж або розгортання, а також ефективно впливає на процеси переміщення і логістику. Ще однією характерною особливістю поворотних клапанів є їхня універсальність застосування - як з точки зору робочого середовища, так і з точки зору середовища, що обробляється, і типу керування.

Запірні заслінки характеризуються простою конструкцією, а їх приведення в дію і управління може здійснюватися за допомогою ручного важеля, електроприводу або пневмоприводу.

Всі поворотні затвори монтуються на центральному підшипнику, тоді як поворотні затвори, крім запірної функції, виконують ще й регулюючу функцію, оскільки кут положення кожного поворотного затвора становить від 300 до 700, що характеризує лінійний потік. Поворотні затвори належать до групи клапанів, що щільно закриваються, і, крім складних промислових установок, можуть використовуватися, наприклад, у водних установках, наприклад, в басейнах.

Поворотна заслінка складається з корпусу з встановленим в ньому ущільнювальним кільцем, яке ущільнює диск і фланець (для фланцевого з'єднання поворотної заслінки інші ущільнення не потрібні). Однак ключову роль у довготривалій безперебійній та герметичній роботі дросельної заслінки відіграє правильне припасування тарілки до кільця.
