Детектор витоків
Зміст
Течешукач - акустичне виявлення витоків
Виявлення витоків - корисна інформація
Принцип роботи течешукача
У місці витоку виникають вібрації певної частоти.

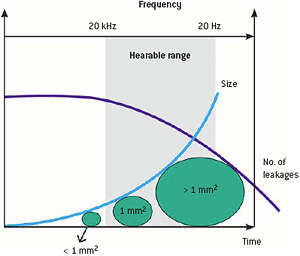

Людське вухо здатне "вловлювати" вібрації з частотою, що відповідає отвору в системі площею не менше 1 мм2. Тим часом, переважна більшість витоків знаходиться в діапазоні, де людський слух стає безпорадним.

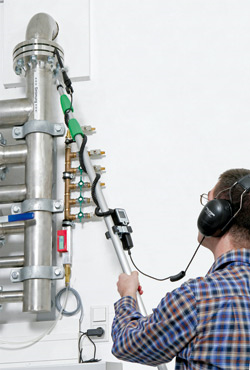

Течешукач LD 400 оснащений високоточним мікрофоном, який вловлює вібрації з частотою нижче 20 кГц (витоки площею менше 1 мм2). Інформація про розмір витоку відображається на зручному для читання дисплеї течешукача. Там, де звуки працюючого виробничого цеху можуть заважати мікрофону, чутливість вимірювального приладу можна збільшити і використовувати спеціальні шумоізолюючі навушники.
Коли мікрофон стикається з витоком, навушники видають характерний потріскуючий звук, що вказує на розмір витоку.
Щоб виявити навіть найменші витоки, ультразвуковий детектор в стандартній комплектації оснащений спеціальною головкою, яка звужує зону виявлення.
Оскільки висока чутливість мікрофона дозволяє виявляти витоки навіть на дуже великих відстанях (до 15 м), течешукач оснащений лазерною указкою, яка показує, куди в даний момент спрямований мікрофон.
Течешукач - акустичне виявлення витоків
Акустичне виявлення витоків є одним з найефективніших методів аналізу витоків в пневматичних системах. Він допомагає виявити високочастотні звуки, пов'язані з витоком повітря у важкодоступних місцях трубопроводу.
Ультразвуковий детектор виявляє звукову хвилю, яка виникає в результаті турбулентності, що виникає при витоку повітря із зони високого тиску в зону низького тиску. Наскільки великою буде частота ультразвукової хвилі, що генерується, залежить від розміру витоку. Завдяки високій спрямованості акустичної хвилі її використовують для виявлення місць витоку в технічних газових установках. Під час витоків стисненого повітря, пов'язаних з невеликими витоками з площею поперечного перерізу менше 1 мм2, між повітрям і трубою виникає тертя, яке, в свою чергу, генерує ультразвуковий звук на дуже високій частоті, що робить можливим виявлення витоків.
Витік такого середовища, як повітря або подібних технічних газів, визначається частотними характеристиками в діапазоні від 20 до 80 кГц. Високочастотна акустична емісія вимагає використання великої енергії для передачі акустичної хвилі на великі відстані. Течешукач підтримує частоти 40 кГц, які є оптимальними з огляду на потужність і відстань від центру випромінювання ультразвукової хвилі. Мікрофон здатний записувати ультразвук і перетворювати його на звук, чутний людським вухом, або електричний сигнал.
Мобільний ультразвуковий течешукач буде добре працювати в різних робочих умовах, забезпечуючи високу точність вимірювання, яка опосередковано залежить від відстані вимірювального перетворювача до джерела витоку. Виявлення витоків є важливою діяльністю з точки зору не тільки діагностики витоку, але й проведення необхідних ремонтних робіт, визначення їх пріоритетності тощо. Виявлення витоків передбачає аналіз, який повинен включати інформацію про площу витоку, його місцезнаходження та кількість точок витоку, а також важливість витоку для належного використання трубопроводу та пневматичного обладнання.
Виявлення витоків - корисна інформація
Виявлення потенційних витоків у промислових пневматичних системах є ключем до досягнення економії енергії за рахунок раціоналізації споживання робочого середовища. Витоки стисненого повітря або інших неагресивних газів є причиною втрат енергії, тому їхнє якнайшвидше виявлення та усунення є доброю діловою практикою.
Витік повітря або технічного газу з системи може бути наслідком:
- неточний монтаж або виготовлення компонентів
- схильність до процесів старіння
- схильність до процесів корозії
- пошкодження компонентів пневматичної системи, тобто фітингів, шлангів, фільтрів, регуляторів тиску, запобіжних клапанів, конденсатовідводів або резервуарів для зберігання повітря
- з'єднання та роз'єднання пневматичних шлангів
Однак термінологія абсолютного витоку не застосовується, оскільки його рівень обумовлений різними стандартами, нормами, директивами тощо. Оскільки витоки стисненого повітря або нейтральних газів завжди відбуваються в мінімальній формі в пневматичних системах, розмір витоку визначається розміром мережі стисненого повітря. Правильне виявлення витоків може ґрунтуватися на різних методах перевірки, включаючи манометричний, тепловізійний, радіоізотопний, хімічний, пенетрантний, галогенний, акустичний, бульбашковий, лазерний або термофлюїдний методи. Виявлення витоків за допомогою течешукача має на меті визначити точне місце витоку, щоб потім виміряти витік у пневматичному трубопроводі. Великі витоки повітря найлегше виявити, тоді як менші джерела витоків виявити складніше і для цього потрібне спеціалізоване обладнання.
faqs
Що таке детектори витоку стисненого повітря?
Це інструменти, які використовуються для виявлення та локалізації витоків у системах стисненого повітря, що дозволяє швидко вживати коригувальних заходів, зменшуючи втрати енергії та витрати.
Як працюють ультразвукові детектори витоку стисненого повітря?
Вони засновані на виявленні ультразвуку, створюваного витоками стисненого повітря, які знаходяться поза зоною чутності людського вуха.
Які основні переваги використання течешукачів?
Вони дозволяють значно заощадити енергію, підвищити ефективність систем стисненого повітря та експлуатаційні витрати.
Чи існують різні типи детекторів витоку стисненого повітря?
Так, існують ультразвукові та акустичні сповіщувачі, а також ті, що базуються на термографічних технологіях.
Наскільки точні ультразвукові течешукачі?
Вони дуже точні та можуть виявити навіть дуже невеликі витоки, які можуть бути непомітними іншими методами виявлення.
Як часто я повинен використовувати детектор витоків у своїй системі стисненого повітря?
Рекомендується проводити регулярні перевірки, принаймні раз на рік, хоча частота залежить від віку, розміру та стану системи.
Які наслідки невиявлення витоків у системах стисненого повітря?
Невиявлені витоки можуть призвести до збільшення витрат на електроенергію, зниження продуктивності системи та потенційних проблем з безпекою.
Які допоміжні технології часто поєднуються з детекторами витоків?
Масові витратоміри, реєстратори даних і програмне забезпечення для керування даними – це лише деякі технології, які використовуються в поєднанні з детекторами.
Чи можу я інтегрувати дані детектора в свою систему керування?
Багато сучасних течешукачів пропонують можливість інтеграції даних через комунікаційні інтерфейси або програмне забезпечення.
Які найпоширеніші причини витоків у системах стисненого повітря?
Витік може виникнути внаслідок пошкодження ущільнень, з’єднань, клапанів, труб або неправильного встановлення системи.
Наскільки точний типовий ультразвуковий детектор у діапазоні частот виявлення?
Типові ультразвукові детектори працюють у діапазоні від 20 кГц до 100 кГц, що дозволяє виявляти витоки, що викликають ультразвук у цьому діапазоні.
Який типовий діапазон чутливості для детекторів витоку стисненого повітря?
Діапазон чутливості залежить від моделі, але може коливатися від кількох см³/хв до кількох м³/хв.
Які фактори можуть вплинути на точність течешукача?
Акустичний фон, температура навколишнього середовища, вологість і характеристики самого витоку можуть впливати на точність виявлення.
Чи можна відкалібрувати детектор на заводі чи потрібно відправляти прилад в сервісний центр?
Хоча деякі моделі дозволяють виконувати локальне калібрування, багато вдосконалених детекторів витоків потребують калібрування в авторизованому сервісному центрі.
