Електричний перемикач тиску
Що таке цифровий перемикач тиску?
Електронний перемикач тиску, після досягнення заданого рівня тиску, активує або деактивує відповідний контакт, забезпечуючи точне управління процесами. На ринку доступні різні моделі цих перемикачів, які застосовуються в багатьох галузях промисловості та техніки. Вони особливо популярні в секторі машинобудування, де їх точність і надійність мають ключове значення.
Електронні версії перемикачів тиску мають ряд переваг. Вони оснащені цифровими дисплеями, що полегшують зчитування та моніторинг параметрів. Крім того, вони дозволяють встановлювати точні точки перемикання, що забезпечує кращу адаптацію до специфічних вимог застосування. Висока надійність цих пристроїв робить їх кращим вибором для сучасних систем промислової автоматики.
Як влаштований електронний перемикач тиску?
Електронний перемикач тиску, заснований на вдосконаленому датчику тиску (також відомому як перетворювач тиску), поєднує в собі функції точного вимірювання та контролю тиску. Завдяки вбудованим електронним перемикачам, які дозволяють відкривати або закривати електричний ланцюг, цей пристрій виконує прості, але важливі контрольні завдання в промислових системах.
Однією з ключових переваг електронного перемикача тиску є можливість індивідуального налаштування точки перемикання та точки скидання. Ці параметри можна зручно налаштувати безпосередньо на пристрої, що дозволяє точно адаптувати його роботу до конкретних вимог застосування. Такі перемикачі широко використовуються в різних галузях промисловості, де надійність і точність є пріоритетом.
Типи цифрових перемикачів тиску
За замовчуванням електронний перемикач тиску генерує лише бінарні сигнали, такі як «досягнута» або «недосягнута» точка перемикання або скидання. Однак він не надає інформації про те, наскільки значення тиску відхиляється від цих точок. Тому багато сучасних моделей оснащені дисплеєм та аналоговим вихідним сигналом. Дисплей дозволяє зчитувати поточне значення тиску та перевіряти встановлені параметри. Крім того, аналоговий вихідний сигнал дозволяє передавати точне значення тиску до блоку управління.
Цей вдосконалений тип електронного перемикача тиску виконує функції трьох пристроїв в одному: електронного перемикача, датчика тиску (перетворювача тиску) та цифрового індикатора. Таким чином, він забезпечує комплексне рішення для моніторингу та контролю тиску в різних промислових застосуваннях, поєднуючи точність, зручність та надійність в одному приладі.
Значення ступеня захисту для промислових датчиків тиску
Ключовим параметром промислових вимірювальних приладів, включаючи датчики тиску, є так званий ступінь захисту. Часті непорозуміння щодо наших каталожних карток електронних перемикачів тиску PSD-4, PSD-30, PSD-31 та PSA-31 виникають через неправильне тлумачення цього ступеня захисту. У наших каталожних картах ми підтверджуємо, що ці прилади відповідають як ступеню захисту IP65, так і IP67, що є правильним.
Пояснення просте: обидва ступені захисту IP65 та IP67 є результатом різних процедур випробувань. Важливо розуміти, що вищий ступінь захисту IP67 не автоматично охоплює нижчий ступінь IP65. Кожен із цих ступенів відноситься до конкретних умов захисту та випробувань, які проводяться незалежно один від одного.
Пояснення ступеня захисту IP65 та IP67
Технічне пояснення загадки двох ступенів захисту відповідно до стандарту IEC 60529: перша цифра в коді IP означає захист від проникнення твердих речовин, а друга цифра стосується захисту від проникнення води. Ступені захисту гарантують різні рівні захисту, такі як стійкість до пилу (IP6x), захист від так званих струменів води (IPx5) та занурення на певний час (IPx7). Важливим аспектом є усвідомлення того, що обладнання, захищене від занурення (IP67), не завжди буде мати властивості стійкості до струменю води (IP65), і аналогічно в зворотному напрямку. Різниця може здаватися незначною, але вона є фундаментальною в широкому діапазоні промислових застосувань, де певні умови захисту мають велике значення.
Ступені захисту IP65 та IP67 в перемикачах тиску WIKA
Наші електронні перемикачі тиску, такі як моделі PSD-4, PSD-30, PSD-31 та PSA-31, були розроблені та випробувані на відповідність обом ступеням захисту. Це підтверджують як внутрішні випробування, проведені компанією WIKA, так і зовнішні дослідження незалежних дослідницьких центрів, таких як UL.

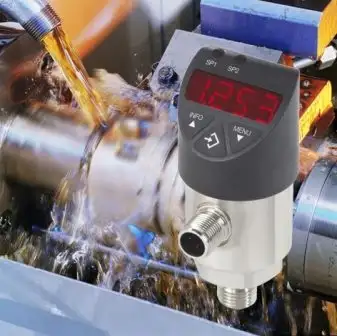

Електронні пресостати WIKA, такі як PSD-4, PSD-30 і PSD-31, відповідають вимогам ступеня захисту IP65, що забезпечує пилонепроникність і захист від струменів води. Крім того, вони також відповідають вимогам ступеня захисту IP67, що означає захист від короткочасного занурення у воду. Модель PSA-31 пристосована до обох ступенів захисту, а її конструкція спеціально розроблена для стерильних застосувань, що робить її ідеальним вибором для галузей, що вимагають найвищих стандартів гігієни та захисту.
faqs
Що таке електронні реле тиску?
Електронні реле тиску - це пристрої, які використовують датчики для моніторингу рівня тиску в даній системі, при досягненні певного порогу вибраний сигнал подається від перетворювача в систему користувача.
Які основні переваги використання електронних реле тиску?
Вони пропонують високу точність, можливість програмування кількох точок перемикання, швидку реакцію, тривалий термін служби та можливість віддаленого контролю.
У яких програмах найчастіше використовуються ці перемикачі?
Вони часто використовуються в машинобудуванні, HVAC, автоматизації, насосних системах і багатьох інших сферах застосування, що вимагають точного контролю тиску.
Чим електронні реле тиску відрізняються від традиційних механічних реле тиску?
Електронні перемикачі покладаються на датчики та електроніку, тоді як механічні перемикачі використовують рухомі елементи, такі як пружини або діафрагми, для виявлення змін тиску та перемикання.
Які типові діапазони тиску для цих реле?
Діапазони тиску можуть відрізнятися залежно від моделі, але зазвичай коливаються від кількох мбар до кількох сотень бар.
Чи можу я налаштувати точки перемикання на електронному реле тиску?
Так, багато моделей дозволяють програмувати та змінювати точки перемикання, щоб їх можна було пристосувати до ваших конкретних потреб застосування.
Які вихідні параметри для цих перемикачів?
Найбільш часто пропонованими виходами є релейні, транзисторні (PNP/NPN) і аналогові виходи, наприклад 4-20 мА або 0-10 В.
Які основні проблеми калібрування електронних реле тиску?
Основними проблемами є забезпечення стабільного джерела тиску, налаштування відповідного діапазону калібрування та підтримання точності в усьому робочому діапазоні пристрою.
Які найпоширеніші проблеми пов'язані з роботою цих комутаторів?
Це можуть бути проблеми з електромагнітними перешкодами, пошкодження датчика тиску, помилки конфігурації або забруднення внутрішніх компонентів.
Які засоби захисту пропонують електронні реле тиску?
Більшість із них мають вбудовані засоби безпеки, такі як захист від перенапруги, зворотної полярності та перегріву.
Чи можу я інтегрувати ці комутатори з системами промислової автоматизації?
Так, багато моделей пропонують комунікаційні інтерфейси, такі як Modbus, Profibus або CANopen, що забезпечує інтеграцію з системами автоматизації.
Які основні вимоги до живлення цих комутаторів?
Хоча вимоги можуть відрізнятися залежно від моделі, більшість перемикачів працюють у діапазоні 24 В постійного струму.
Чи можу я налаштувати дисплей на комутаторі відповідно до своїх потреб?
Так, деякі моделі пропонують програмовані дисплеї, що дозволяє регулювати одиниці, діапазон відображення та формат представлення даних.
Які фактори можуть вплинути на точність вимірювання електронного реле тиску?
На точність вимірювання можуть впливати такі фактори, як температура навколишнього середовища, вологість, електромагнітні перешкоди, механічне пошкодження або забруднення датчика.
