Клапан електромагнітний імпульсний
Зміст
Що таке імпульсний клапан і як він працює?.
Методи складання імпульсних клапанів.
Принципи роботи імпульсних електромагнітних клапанів.
Переваги використання подвійних мембранних клапанів.
Призначені для систем фільтрувальних шейкерів. Клапани цього типу не призначені для стандартного застосування. Кутова конструкція для оптимізації швидкості потоку. Повний прохід сідла клапана. Надзвичайно швидке відкриття і закриття клапана. Тиха робота завдяки вбудованому внутрішньому глушнику. Простота в обслуговуванні та ремонті - можна швидко розібрати для повторного монтажу.
Імпульсні клапани переважно використовуються в системах пневматичного струшування пилу та води з фільтрів. Кутова конструкція клапанів дозволяє оптимізувати потік повітря. Робота цих клапанів передбачає їх дуже швидке відкриття та закриття, за час порядку мілісекунд. За цей проміжок часу через них проходить дуже великий потік повітря.
Корпуси імпульсних клапанів виготовляються з алюмінію, а внутрішні частини - з нержавіючої сталі, ущільнення, як правило, з NBR. Вони мають тривалий термін служби - від декількох сотень тисяч до мільйона циклів. Зазвичай виготовляються з приєднаннями від 3/4'' до 3''. Працюють в діапазоні тиску від 0,35 до 8 бар. Температура середовища від -10° C до 80° C.
Перед будь-яким мембранним клапаном рекомендується використовувати фільтр на вході клапана. Це запобігає накопиченню бруду на мембрані та подовжує термін служби клапана. Рекомендується використовувати клапан у горизонтальному положенні.
Ми пропонуємо клапани в трьох варіантах: клапани з електричним приводом (котушки 24В постійного струму і 230В змінного струму), клапани з пневматичним приводом і клапани з затискним з'єднанням (з електричним і пневматичним приводом). Клапани з затискним з'єднанням прості в установці, оскільки їх можна монтувати на трубах без необхідності нарізування різьби.
Імпульсні мембранні електромагнітні клапани є дуже універсальними компонентами автоматизації і можуть використовуватися в різних галузях промисловості, таких як
- хімічна промисловість
- харчова промисловість
- фармацевтична промисловість
- автомобільна промисловість
- енергетична галузь
- водне господарство
- будівельна галузь
Що таке імпульсний клапан і як він працює?
Імпульсний клапан, також відомий як імпульсний клапан, - це тип мембранного клапана, який працює в особливий спосіб. Основні відмінності між ним і традиційними двоходовими електромагнітними клапанами полягають у розташуванні вхідного і вихідного з'єднань, які утворюють кут 90 градусів.
В результаті такого розташування клапан здатний генерувати повітря у вигляді імпульсу або удару, тому його називають імпульсним клапаном або пульсаційним клапаном.
Клапан працює таким чином, що при подачі живлення він активується і випускає імпульс стисненого повітря протягом дуже короткого проміжку часу. Потік повітря не постійний, а імпульсний. Ось чому цей тип клапанів працює, подаючи енергію на короткий проміжок часу і через певні проміжки часу.
Інші традиційні двоходові мембранні клапани забезпечують постійний потік середовища з постійною швидкістю. Пульсуючі клапани, з іншого боку, створюють короткі сплески з високим витіканням. Клапани зазвичай закриті.
Варто зазначити, що мембранні клапани використовуються для найрізноманітніших рідин, тоді як імпульсні клапани призначені виключно для стисненого повітря. Тому в ситуаціях, коли потрібно використовувати стиснене повітря у вигляді імпульсів, необхідно використовувати імпульсні клапани, а двонаправлені електромагнітні клапани не є підходящою альтернативою.
Заявка

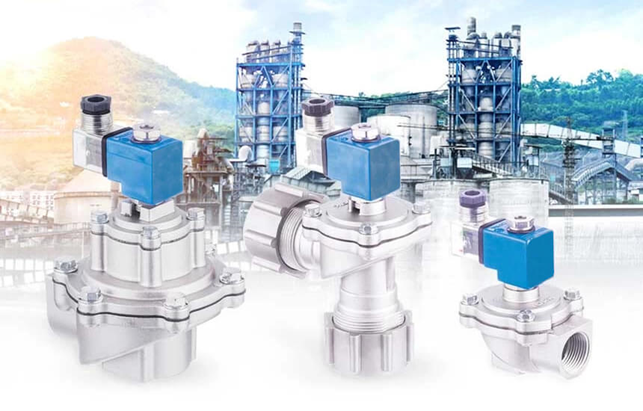

Імпульсні електромагнітні клапани широко використовуються в різних галузях промисловості, таких як цементна, керамічна, лакофарбова, теплові електростанції, бетонні заводи, виробництво миючих засобів, скляна та металургійна промисловість. Вони використовуються для усунення накопичення пилу в струменевих фільтрах (наприклад, рукавних фільтрах) або для запобігання застою пилу в бункерах.
Існує кілька різних типів імпульсних електромагнітних клапанів, в тому числі:
- Імпульсні клапани з різьбовим з'єднанням.

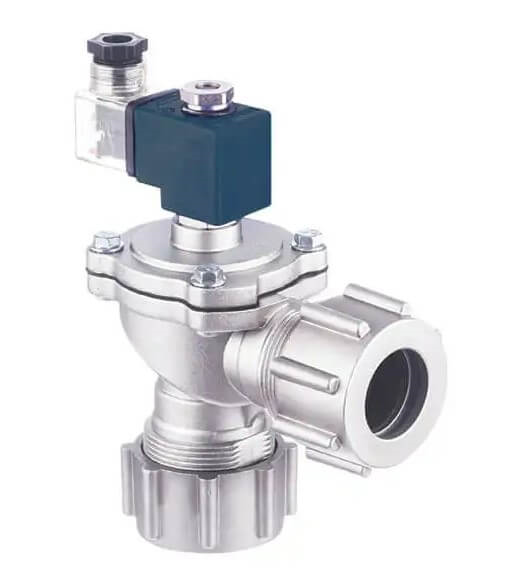

- Затискні імпульсні клапани.
- Імпульсні клапани з фланцевим з'єднанням.
- Імпульсні клапани зі шланговим з'єднанням.
- Імпульсні клапани, керовані дистанційно контролером/пілотами.
- Імпульсні клапани, встановлені безпосередньо на резервуарі для повітря.
Всі ці типи імпульсних електромагнітних клапанів відіграють важливу роль у забезпеченні ефективної роботи промислових процесів, ефективно видаляючи або запобігаючи накопиченню пилу в різних галузях промисловості.
Методи складання імпульсних клапанів
Імпульсні клапани, пропоновані компанією Pneumat, можуть бути підключені до місця монтажу двома різними способами:
- Встановлюючи електромагніт безпосередньо на клапан (імпульсний електромагнітний клапан).
- Відокремивши частину керування від корпусу клапана, наприклад, у вбудованій коробці.
Коли імпульсні електромагнітні клапани підключені до системи фільтрації пилу, яка вбудована в корпус котушки, управління бере на себе реле часу. У свою чергу, реле часу керує роботою системи на основі сигналів від реле перепаду тиску.

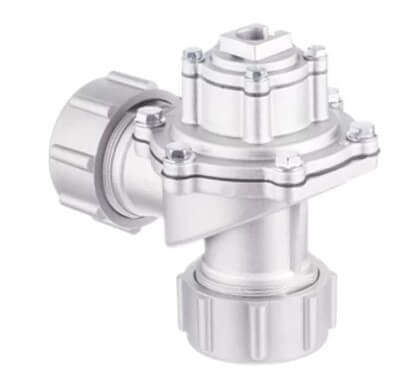

У ситуації, коли клапан складається з двох основних компонентів, де перший - це клапан з пневматичним приводом, а другий - пілотний електромагнітний клапан, який виконує функцію управління для віддаленого клапана. Розділення цих двох компонентів головним чином для того, щоб краще захистити електромагніт від вологи, пилу або інших рідин. У цьому типі монтажу електричне з'єднання розміщується подалі від корпусу клапана. Котушки розміщені, наприклад, в алюмінієвому корпусі. Імпульсні клапани, оснащені системою дистанційного керування, належать до категорії безкотушкових. Крім того, в якості електромагнітного контролера виступає реле часу, розташоване в корпусі системи дистанційного керування.

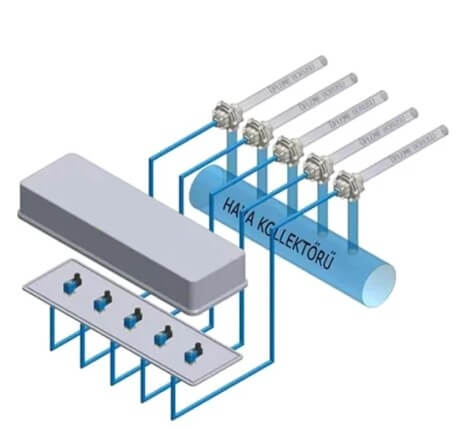

У цій ситуації блок керування повітряним потоком з'єднується з керуючим входом за допомогою гнучкого шланга, що виходить з 1/4-дюймових електромагнітних клапанів, а стиснене повітря подається через верхню кришку імпульсного клапана. Для того, щоб імпульсний клапан працював як заслінка, його керування здійснюється шляхом подачі живлення на електромагніт, розташований в алюмінієвому корпусі.
Електричні імпульсні клапани здатні виконувати свою роль як елементи, що викликають раптові зміни продуктивності, залишаючись активними протягом дуже короткого періоду часу, що вимірюється мілісекундами.
Керувати цими клапанами можна за допомогою реле часу. Реле часу доступні в різних конфігураціях, включаючи варіанти з 4-8-12 і 18-24 виходами, із захисними корпусами і можливістю регулювання тривалості і часу очікування. Це дає змогу точно контролювати роботу імпульсних електромагнітних клапанів.
Принципи роботи імпульсних електромагнітних клапанів
Імпульсні електромагнітні клапани виготовляються з одинарною або подвійною мембраною. Електромагнітні клапани з приєднувальними діаметрами 3/4" і 1" мають одинарну мембрану. З іншого боку, електромагнітні клапани з більшими приєднувальними розмірами, такими як 1 1/2" і 2", можуть бути оснащені одинарною або подвійною мембраною. Клапани з подвійною мембраною характеризуються більш ефективною роботою порівняно з клапанами з одинарною мембраною.
Переваги використання подвійних мембранних клапанів
- Підвищена інтенсивність вібрації, що призводить до сильніших імпульсів.
- Здатність працювати з більшими фільтрами (приблизно на 40%).
- Енергія подається з більшими інтервалами, що дозволяє виконувати удари більш ефективно.
- Мембрани мають довший термін служби.
- Зниження енергоспоживання за рахунок економії повітря від компресора.
Використання імпульсних електромагнітних клапанів, оснащених подвійними мембранами, приносить численні переваги, які впливають на їх продуктивність і довговічність в різних промислових застосуваннях.
Хоча імпульсні електромагнітні клапани працюють як мембранні клапани, вони не мають здатності переривати або відкривати потік (навіть при подачі живлення на електромагніт) без необхідного перепаду тиску. Мінімальний тиск на вході електромагнітного клапана повинен становити близько 5 бар, щоб клапан міг генерувати відповідний повітряний імпульс.
У цьому випадку, коли на електромагніт подається напруга, необхідно дозволити їм відкриватися і закриватися. Стиснене повітря на вході електромагнітного клапана тисне на мембрану нормально закритого клапана знизу. Цей тиск діє однаково на всю нижню поверхню відкритої мембрани. Стиснене повітря також надходить на верхню поверхню мембрани клапана через отвір діаметром 1-2 мм у мембрані. Воно також чинить тиск на цю поверхню. Нижня частина мембрани електромагнітного клапана, верхня частина і нижня частина кришки електромагнітного клапана повністю заповнені стисненим повітрям і залишаються в пастці. Електромагніт, втулка і сердечник розташовані на верхній кришці електромагнітного клапана і забезпечують керування клапаном. Тиск пружини на сердечник всередині призводить до того, що повітря, яке потрапило всередину, також закупорює вихідний канал.
Коли на електромагніт електромагнітного клапана подається напруга, сердечник всередині гільзи намагнічується, долає силу пружини і рухається вгору, виводячи назовні повітря, що застрягло на діафрагмі клапана. Тим часом стиснене повітря під діафрагмою не може за короткий час піднятися над діафрагмою і відновити рівновагу тиску. Через дисбаланс тиску діафрагма рухається вгору, і клапан переходить у відкрите положення. Ось як виникає імпульс.
У електромагнітному клапані з подвійною мембраною цей процес відбувається двічі. Спочатку повітря видаляється з меншої камери вгорі. Таким чином, маленька діафрагма пропускає повітря до великої діафрагми. В результаті перепад тиску створюється швидше, а імпульс вдвічі інтенсивніший.
Імпульсні електромагнітні клапани спочатку знаходяться в закритому положенні і відкриваються лише після подачі імпульсу. Цей процес ініціюється подачею енергії протягом періоду від 50 до 120 мілісекунд. Оператор може регулювати інтервал між імпульсами.
Імпульсні резервуари - це пакетні системи, розроблені для більш швидкого та ефективного підключення імпульсних клапанів до резервуарів рукавних фільтрів.
Вид збоку, система піддонів для мішків для пилу. Імпульсний клапан подається від повітряного колектора і через реле часу направляє стиснене повітря на рукавні фільтри, розташовані в бункері, і спостерігається, що пил, зібраний на зовнішній поверхні мішків, безперервно струшується стисненим повітрям і потрапляє в камеру збору пилу, розташовану під бункером.
faqs
Що таке імпульсні електромагнітні клапани?
Імпульсні електромагнітні клапани – це особливий тип електромагнітних клапанів, які створені для швидкого відкриття та закриття у відповідь на електричний імпульс.
У яких сферах застосування використовуються імпульсні електромагнітні клапани?
Імпульсні електромагнітні клапани в основному використовуються для видалення пилу та струшування, наприклад, фільтрів або мішків.
Чим відрізняються імпульсні електромагнітні клапани від інших типів електромагнітних клапанів?
Основна відмінність полягає в механізмі управління. Імпульсні електромагнітні клапани розроблені для швидкого відкриття та закриття у відповідь на електричний імпульс, що відрізняє їх від інших типів електромагнітних клапанів.
Які основні компоненти імпульсних електромагнітних клапанів?
Основними компонентами імпульсних електромагнітних клапанів є електромагнітна котушка, сердечник, пружина, ущільнення та корпус клапана. Кожна з цих частин має вирішальне значення для правильної роботи клапана.
Які типи з’єднань використовуються в імпульсних електромагнітних клапанах?
Типи з’єднань, які використовуються в імпульсних електромагнітних клапанах, залежать від конкретного застосування клапана. Це можуть бути різьбові, фланцеві або затискні з'єднання.
Чи легко обслуговувати імпульсні електромагнітні клапани?
Так, більшість імпульсних електромагнітних клапанів розроблено таким чином, щоб їх обслуговування було максимально простим. Багато з них не потребують регулярного обслуговування, окрім періодичного чищення та перевірки.
Чи безпечно використовувати імпульсні електромагнітні клапани?
Так, імпульсні електромагнітні клапани безпечні у використанні за умови, що вони правильно встановлені та експлуатуються відповідно до інструкцій виробника.
