Право, явление Джоуля-Томпсона на практике

Эффект Джоуля-Томсона при расширении воздуха и его воздействии на пневматическую установку

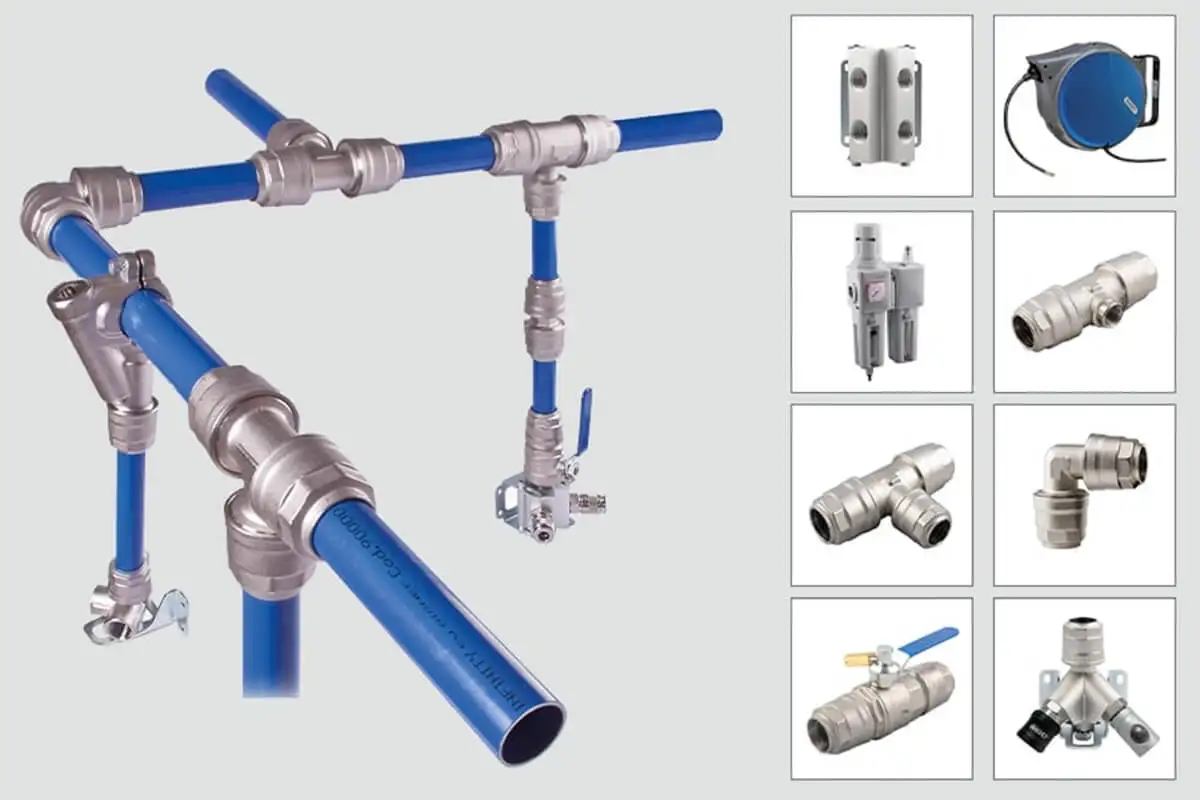

Системы сжатого воздуха являются основой современной промышленности – они используются для привода цилиндров, клапанов, инструментов, процессов упаковки, транспортировки или очистки. Хотя пневматика часто рассматривается как простая и дешевая технология, она базируется на сложных термодинамических явлениях. Одним из ключевых эффектов, влияющих на эксплуатацию этих систем, является эффект Джоуля-Томсона (JT), возникающий при расширении сжатого воздуха.

Что такое эффект Джоуля-Томсона?

Эффект Джоуля-Томсона – это физическое явление, заключающееся в изменении температуры газа во время адиабатического расширения путем дросселирования, то есть через препятствие (например, клапан, сопло, сужение), без выполнения внешней работы и без обмена теплом с окружающей средой.

Что происходит?

При резком падении давления газ охлаждается (для большинства технических газов, включая воздух). Падение температуры может достигать даже -30 °C или более в зависимости от начального давления и температуры.

Формулы и теория – термодинамический подход

Явление Джоуля-Томсона описывает уравнение:

где:

• μJT – коэффициент Джоуля-Томсона,
• T – температура газа,
• p – давление,
• H – энтальпия (изоэнтальпийный процесс).

Для большинства газов:

• μJT >0 – понижение давления → понижение температуры,
• исключения: водород и гелий при комнатной температуре.

Последствия эффекта Джоуля-Томсона в пневматических установках

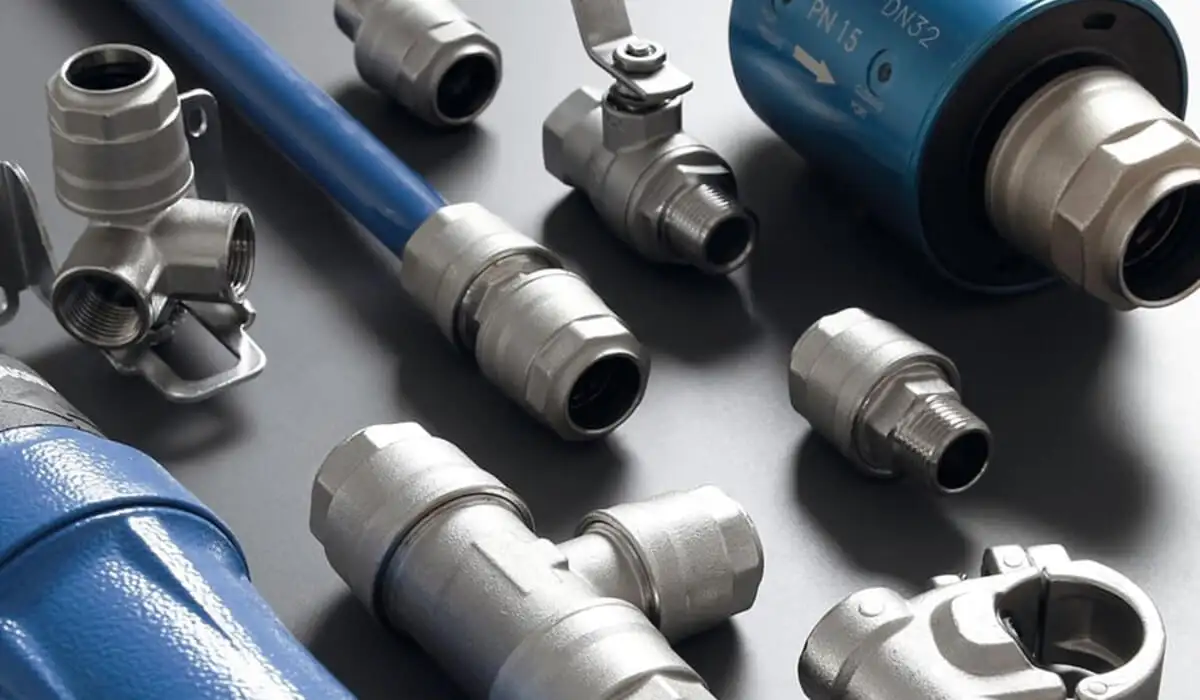

1. Снижение температуры и явление обледенения

Резкое расширение может привести к снижению температуры ниже точки росы, что приводит к конденсации водяного пара и образованию льда:

• на выходах клапанов,
• на концах форсунок,
• в силовых приводах (особенно бесштокных),
• на предохранительных клапанах или быстроразъемных соединениях.

Последствия:

• блокировка потока,
• износ уплотнений и поршня,
• повышенное внутреннее трение.

2. Ухудшение рабочих характеристик исполнительных элементов

• более низкая температура = изменение вязкости масел,
• худшая работа безсмазочных приводов,
• отказы систем с большой частотой циклов.

3. Конденсация влаги и образование конденсата

Расширение ниже точки росы приводит к:

• наличия воды в трубопроводах,
• коррозии изнутри,
• ухудшение стерильности (в пищевой/фармацевтической области),
• увеличение биологического риска в открытых установках.

Приложение	Эффект	Рекомендации
Пневматические инструменты	Охлаждение приводит к замерзанию клапанов.	использовать сухой воздух (ISO 8573-1), отопление
Линейные и поворотные цилиндры	Лед разрушает уплотнения и блокирует движение поршня.	фильтрация + нагрев, использование стойкой смазки
Установки с эжекторами	снижение мощности всасывания	контроль температуры, соответствующее покрытие
Шаровые и электромагнитные клапаны	образование инея на седле клапана	выбор клапанов из износостойких материалов
пищевая промышленность	Неконтролируемое образование конденсата может ухудшить гигиену.	Монтаж сушилок, сталь AISI 316L, дренажные системы для отвода конденсата.

Как ограничить эффект Джоуля-Томсона?

1. Осушение воздуха

• Охладители – достаточные для большинства промышленных применений,
• Адсорбционные осушители – для прецизионных и низкотемпературных применений,
• подбор в соответствии с ISO 8573-1:2010, классы влажности и чистоты.

2. Градирование расширения

Вместо одного дроссельного клапана используйте систему нескольких клапанов или дроссельно-обратных клапанов. Это уменьшает градиент давления и ограничивает падение температуры.

3. Использование сухого и фильтрованного воздуха

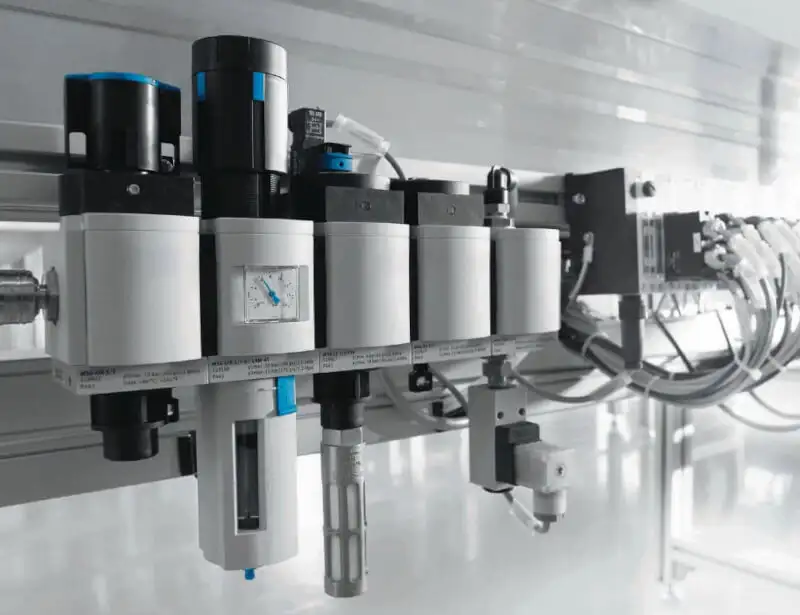

• установка блоков подготовки воздуха (например, Festo MS6, MSB, PNEUMAT SYSTEM FRL),
• использование водоотделителей и микрофильтров.

4. Соответствующий подбор материалов

• уплотнители, устойчивые к низким температурам (например, FKM, PTFE),
• нержавеющая сталь AISI 316L вместо латуни в гигиенических отраслях.

5. Мониторинг температуры и влажности

• применение датчиков точки росы, датчиков потока с измерением температуры (например, Festo SFAB),
• интеграция с PLC или SCADA.

Отрасли, особенно чувствительные к эффекту JT

Промышленность	Критичность	Почему?
Фармацевтическая промышленность	очень высокий	требования к чистоте, стерильности, отсутствию конденсата
Еда	высокий	Технологическая гигиена, риск развития микроорганизмов
Автомобильная промышленность	иметь в виду	высокая динамика работы клапанов и инструментов
пластмассовая промышленность	иметь в виду	пневматическое управление высокого давления
деревообрабатывающая и столярная промышленность	высокий	замерзание инструментов в холодных условиях

Решение BEKO Technologies – контроль влажности, точки росы и конденсата

Beko Technologies – один из ведущих производителей компонентов для подготовки сжатого воздуха, специализирующегося на осушении, сепарации конденсата и мониторинге параметров газа. Их предложение отвечает ключевым проблемам, связанным с эффектом Джоуля-Томсона:

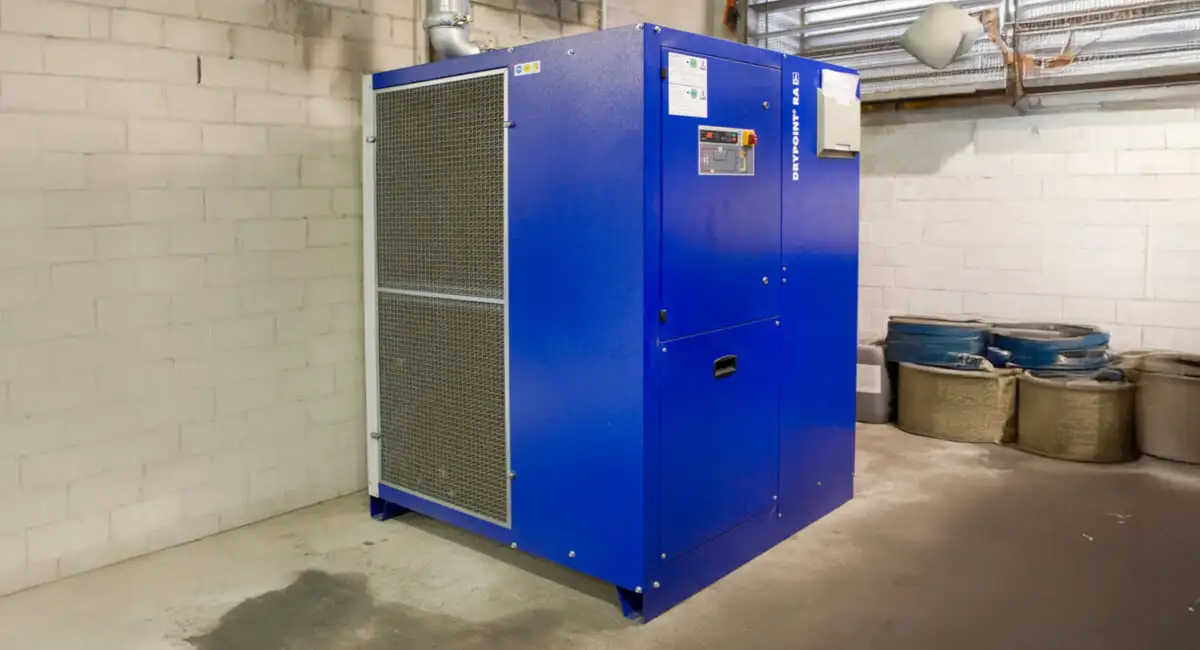

1. Охладители DRYPOINT RA

• Обеспечивают стабильную точку росы до +3°C, что позволяет избежать конденсации в результате расширения воздуха через клапаны и форсунки.
• Падение температуры в результате эффекта JT не вызывает конденсации, если сжатый воздух был предварительно правильно осушен.

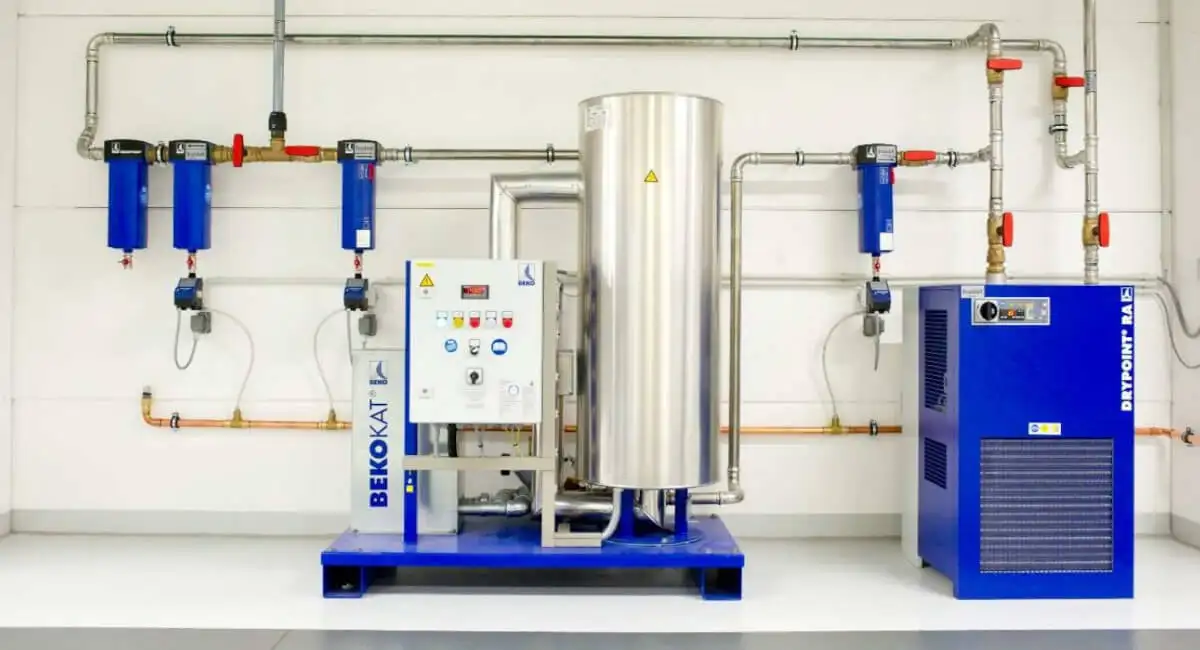

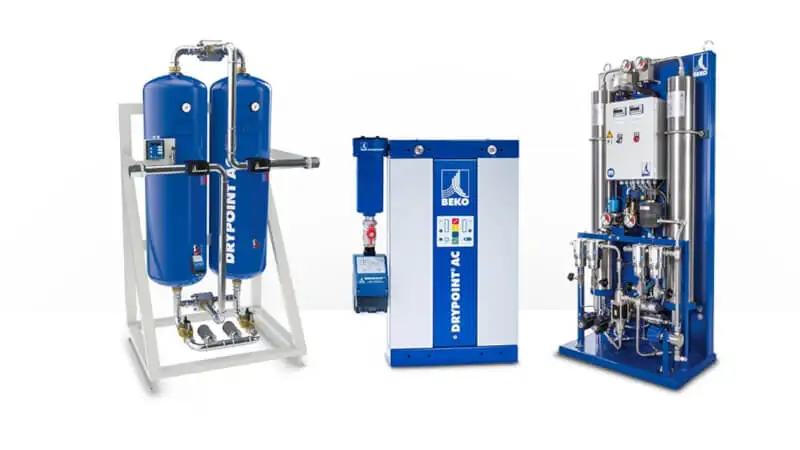

2. Адсорбционные осушители DRYPOINT AC

• Для чувствительных применений, где необходимо осушение до точки росы до –40°C, а также –70°C.
• Идеально подходят для применения в фармацевтической, оптической и электронной промышленности.

3. Местные нагреватели сжатого воздуха CLEARPOINT H, например S050 TWC

Это решение заключается в установке S050 TWC непосредственно перед, например, машиной – дополнительный нагрев сжатого воздуха максимум на 10 °C – эффективное и полезное в применениях со специальными технологическими требованиями. Нагреватель S050 TWC обладает производительностью до 100 м3/ч при 7 барах.

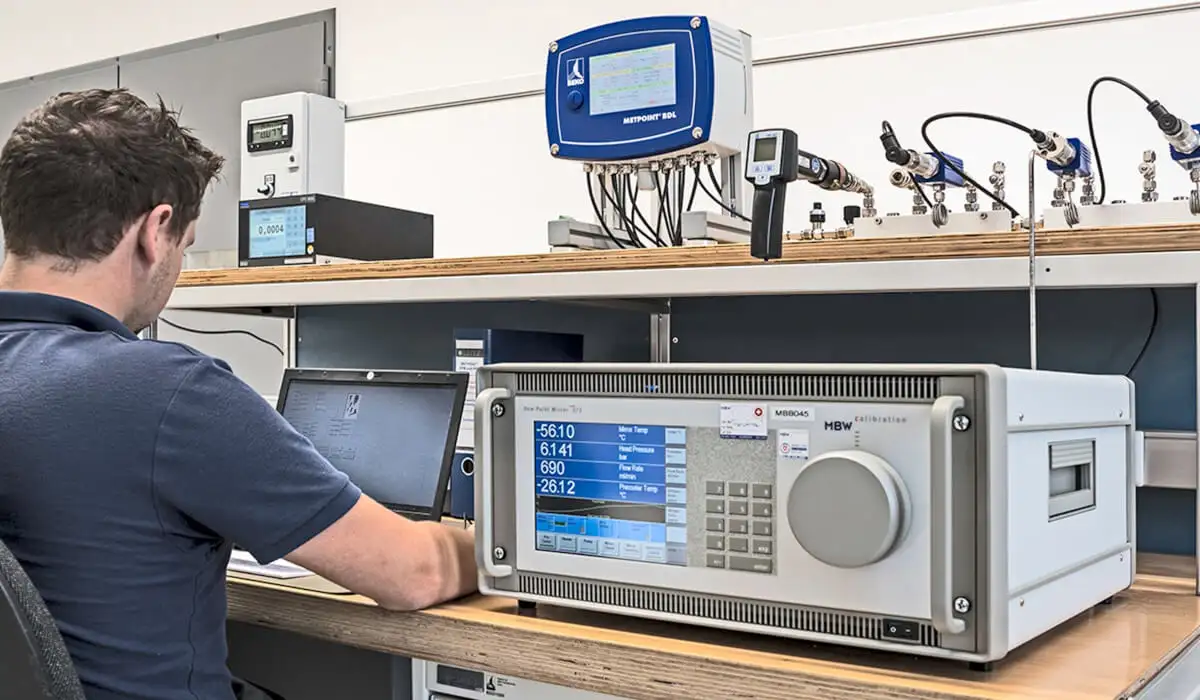

4. Датчики и регистраторы точки росы METPOINT DPM/BDL

• Они обеспечивают постоянный мониторинг влажности и температуры среды – особенно важно там, где эффект JT может привести к резкому снижению температуры и замерзанию конденсата.
• Устройства предлагают цифровую коммуникацию (Modbus RTU, Ethernet), интеграцию с системами SCADA или PLC.

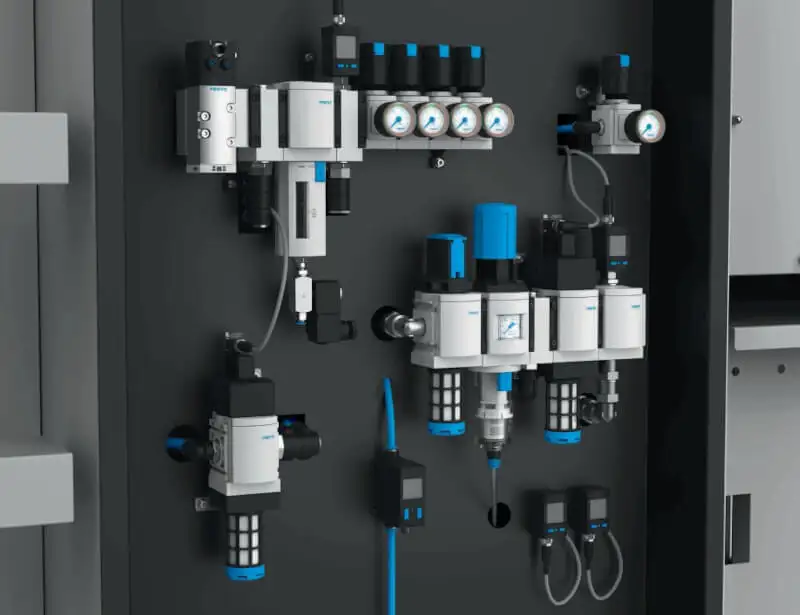

4. Сепараторы конденсата BEKOMAT

Автоматические ливни конденсата, которые защищают установку от накопления воды, что является побочным эффектом расширения и понижения температуры.

Отсутствие обратных клапанов – отсутствие потерь воздуха при каждом цикле осушки.

AIGNEP – клапаны, соединительные элементы и арматура, устойчивые к явлениям JT

Aignep – итальянский производитель пневматической арматуры и клапанов, который предлагает прочные и точные компоненты, особенно устойчивые к явлениям, сопровождающим расширение, таким как:

• обмерзание,
• снижение давления,
• изменение вязкости,
• злость среды при низких температурах.

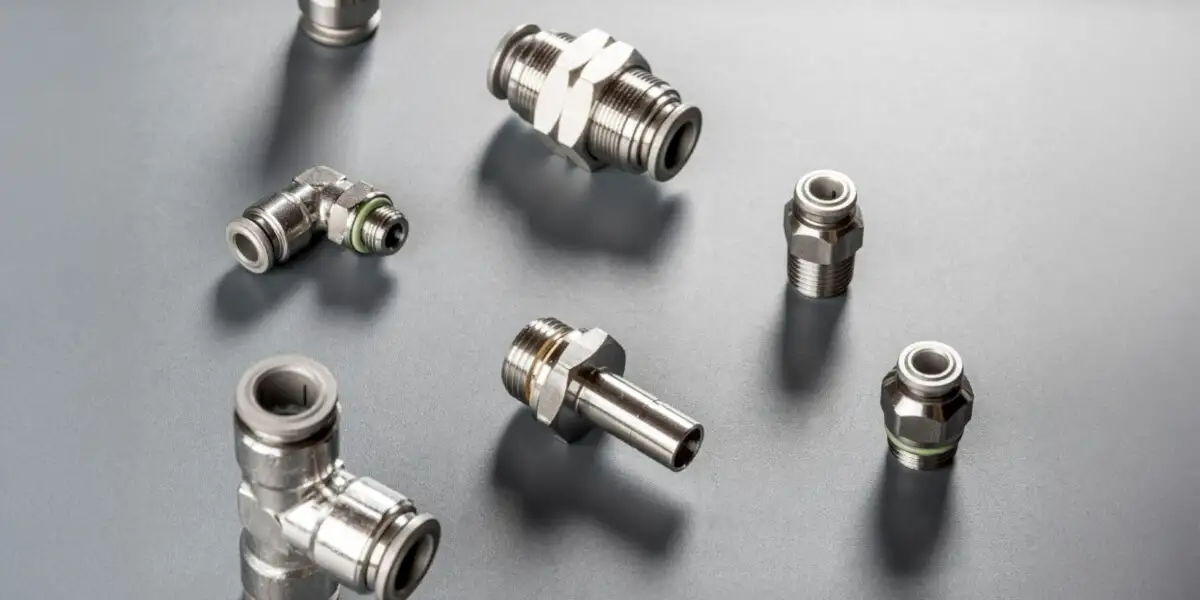

1. Соединительные элементы Aignep серии 50000 и 60000

• Изготовлены из никелированной латуни или нержавеющей стали AISI 316 с уплотнениями из FKM или NBR.
• Пригодны для работы с сухим воздухом, осушенным до –20°C, устойчивы к микрозамерзанию на стороне расширения.

2. Дроссельные и шаровые клапаны

• Регулировка потока ограничивает резкость расширения (а следовательно, и эффект JT),

• модели серии Aignep 04T, 04V хорошо подходят для управления приводами при низких температурах.

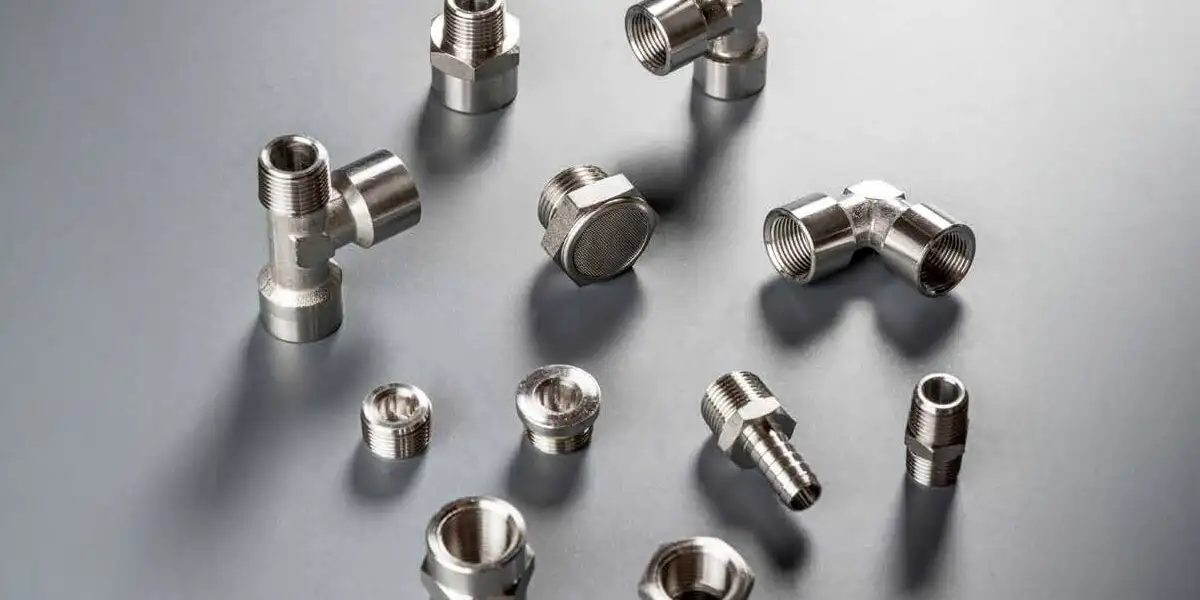

3. Быстроразъемные соединения серии 80000 (INOX)

• Обратные клапаны с защитой от обратного потока и конструкцией, устойчивой к экстремальным условиям, – также до низкой рабочей температуры воздуха после расширения.

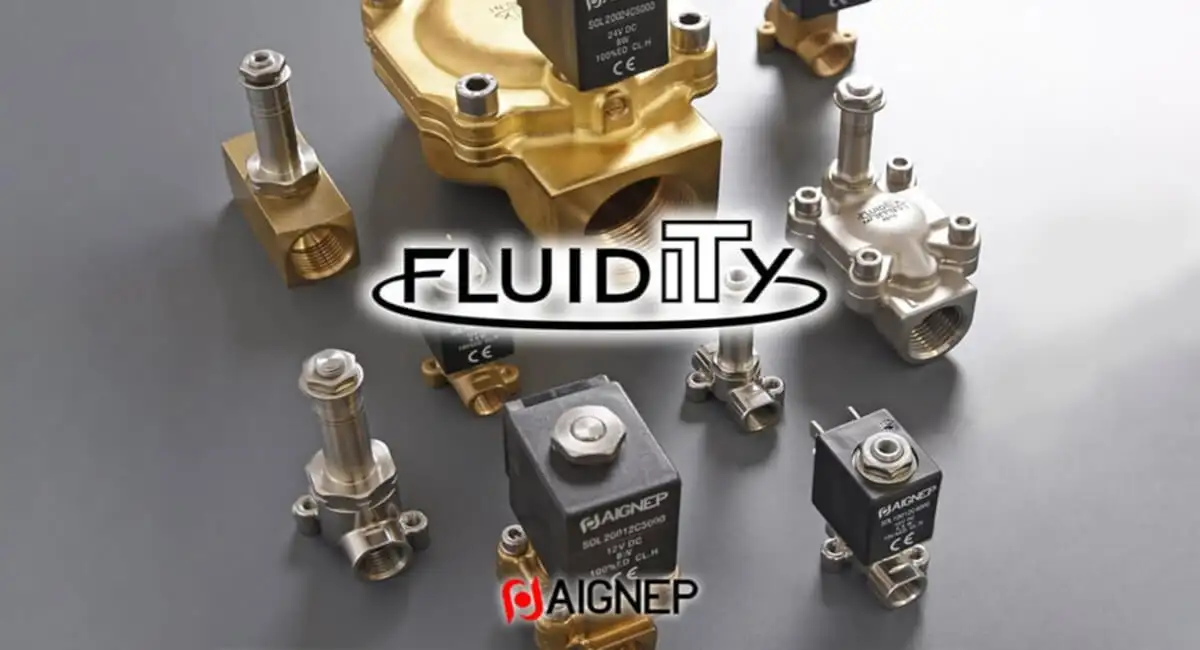

4. Электромагнитные клапаны с морозостойкими катушками

Благодаря использованию латуни или нержавеющей стали и специальных уплотнителей (EPDM, PTFE) они могут работать в условиях, где происходит локальное обледенение клапана или сопла.
