Право, явище Джоуля-Томпсона на практиці

Ефект Джоуля-Томсона при розширенні повітря та його вплив на пневматичну установку

Системи стисненого повітря є основою сучасної промисловості – вони використовуються для приводу циліндрів, клапанів, інструментів, процесів пакування, транспортування або очищення. Хоча пневматика часто сприймається як проста і дешева технологія, вона базується на складних термодинамічних явищах. Одним з ключових ефектів, що впливають на експлуатацію цих систем, є ефект Джоуля-Томсона (JT), який виникає під час розширення стисненого повітря.

Що таке ефект Джоуля-Томсона?

Ефект Джоуля-Томсона — це фізичне явище, що полягає у зміні температури газу під час адіабатичного розширення шляхом дроселювання, тобто через перешкоду (наприклад, клапан, сопло, звуження), без виконання зовнішньої роботи та без обміну теплом з навколишнім середовищем.

Що відбувається?

Під час різкого падіння тиску газ охолоджується (для більшості технічних газів, включаючи повітря). Падіння температури може досягати навіть -30 °C або більше, залежно від початкового тиску і температури.

Формули і теорія – термодинамічний підхід

Явище Джоуля-Томсона описує рівняння:

де:

• μJT – коефіцієнт Джоуля-Томсона,
• T – температура газу,
• p – тиск,
• H – ентальпія (ізоентальпійний процес).

Для більшості газів:

• μJT >0 – зниження тиску → зниження температури,
• винятки: водень і гелій при кімнатній температурі.

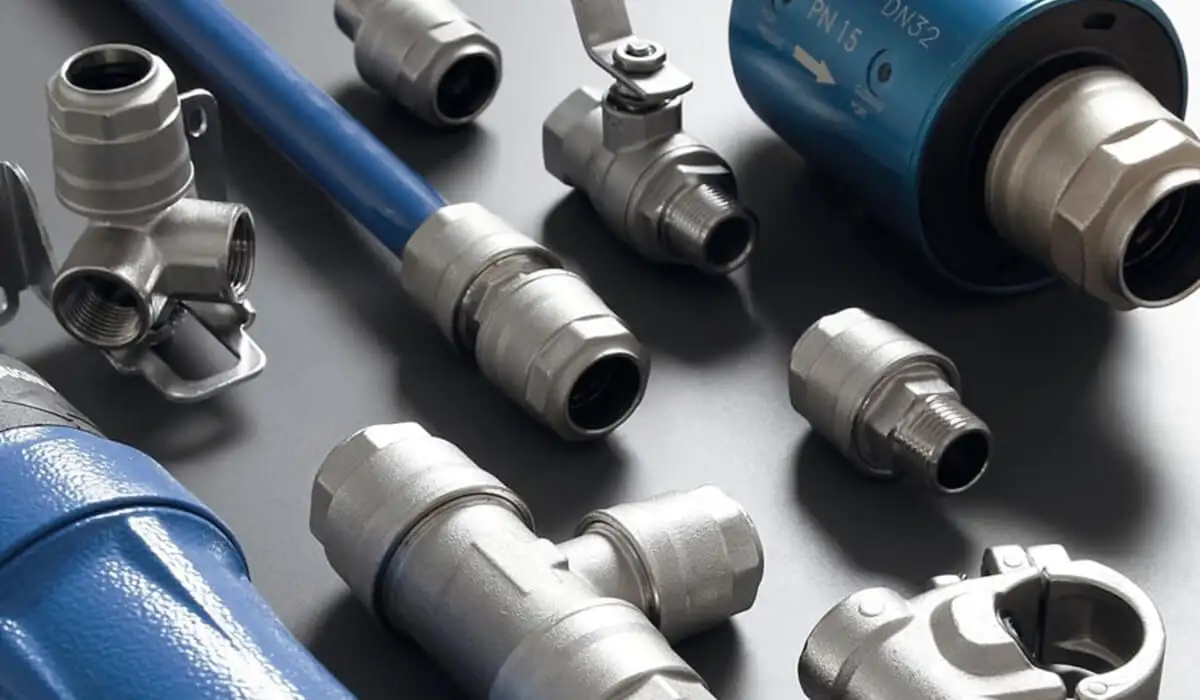

Наслідки ефекту Джоуля-Томсона в пневматичних установках

1. Зниження температури і явище обмерзання

Різке розширення може спричинити зниження температури нижче точки роси, що призводить до конденсації водяної пари та утворення льоду:

• на виходах клапанів,
• на кінцях форсунок,
• у силових приводах (особливо безштокних),
• на запобіжних клапанах або швидкороз'ємних з'єднаннях.

Наслідки:

• блокування потоку,
• зношення ущільнень і поршня,
• підвищене внутрішнє тертя.

2. Погіршення робочих характеристик виконавчих елементів

• нижча температура = зміна в'язкості мастил,
• гірша робота безмастильних приводів,
• відмови систем з великою частотою циклів.

3. Конденсація вологи та утворення конденсату

Розширення нижче точки роси призводить до:

• наявності води в трубопроводах,
• корозії зсередини,
• погіршення стерильності (у харчовій/фармацевтичній галузі),
• збільшення біологічного ризику у відкритих установках.

Додаток	Ефект	Рекомендації
Пневматичні інструменти	охолодження призводить до замерзання клапанів	використовувати сухе повітря (ISO 8573-1), нагрівання
Лінійні приводи та поворотні приводи	Лід руйнує ущільнення та блокує рух поршня	фільтрація + нагрівання, використання стійкого мастила
Установки з ежекторами	зменшення сили всмоктування	контроль температури, відповідне покриття
Кульові крани та електромагнітні	обмерзання в сідлі клапана	вибір клапанів зі стійких матеріалів
Харчова промисловість	неконтрольована конденсація може поставити під загрозу гігієну	встановлення осушувачів, сталь AISI 316L, зливники конденсату

Як обмежити ефект Джоуля-Томсона?

1. Осушення повітря

• Охолоджувачі – достатні для більшості промислових застосувань,
• Адсорбційні осушувачі – для прецизійних і низькотемпературних застосувань,
• підбір відповідно до ISO 8573-1:2010, класи вологості та чистоти.

2. Градуювання розширення

Замість одного дросельного клапана використовуйте систему декількох клапанів або дросельно-зворотних клапанів. Це зменшує градієнт тиску і обмежує падіння температури.

3. Використання сухого та фільтрованого повітря

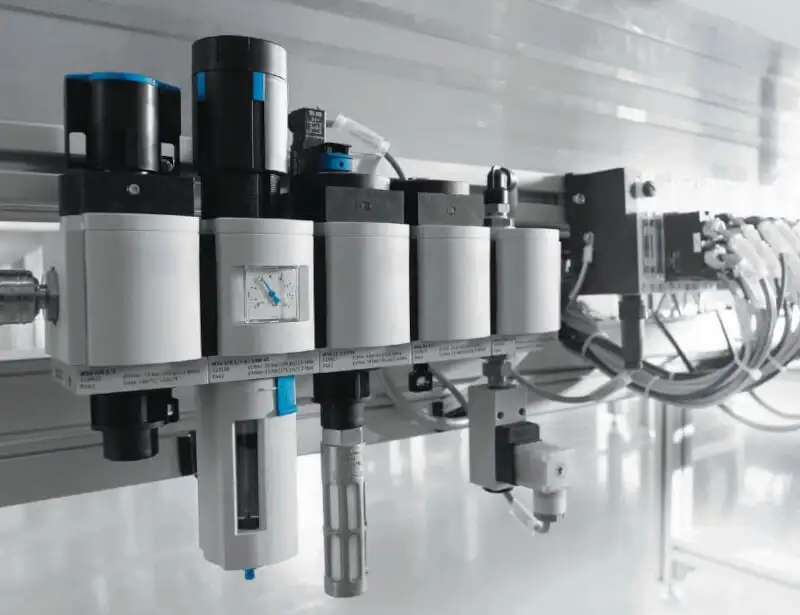

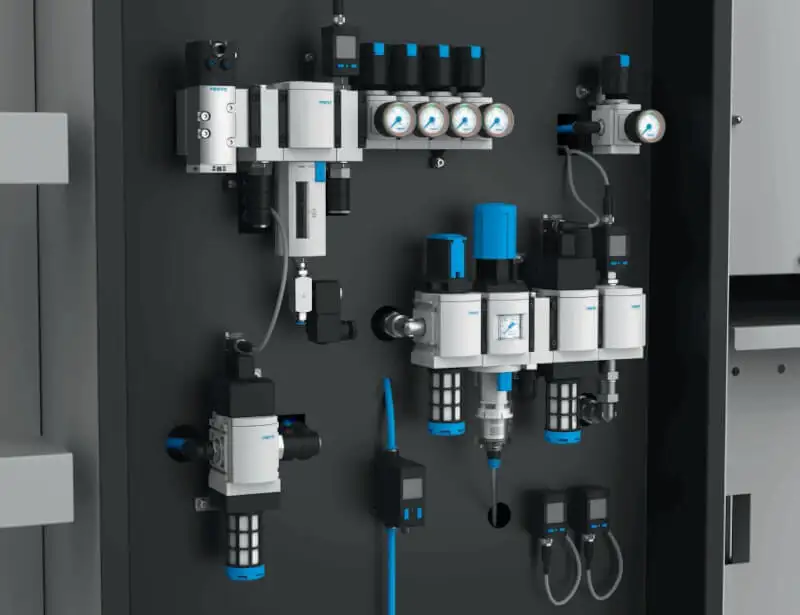

встановлення блоків підготовки повітря (наприклад, Festo MS6, MSB, PNEUMAT SYSTEM FRL),

використання водовіддільників та мікрофільтрів.

4. Відповідний підбір матеріалів

• ущільнювачі, стійкі до низьких температур (наприклад, FKM, PTFE),
• нержавіюча сталь AISI 316L замість латуні в гігієнічних галузях.

5. Моніторинг температури та вологості

• застосування датчиків точки роси, датчиків потоку з вимірюванням температури (наприклад, Festo SFAB),
• інтеграція з PLC або SCADA.

Галузі, особливо чутливі до ефекту JT

Промисловість	Критичність	Чому?
Фармацевтична	дуже високий	вимоги щодо чистоти, стерильності, усунення конденсату
Їжа	високий	гігієна процесу, ризик розвитку мікроорганізмів
Автомобільна промисловість	середній	висока динаміка роботи клапана та інструменту
Пластмасова промисловість	середній	пневматичне керування високим тиском
Деревообробна та столярна промисловість	високий	замерзання інструментів у холодному середовищі

Рішення BEKO Technologies – контроль вологості, точки роси та конденсату

Beko Technologies – один з провідних виробників компонентів для підготовки стисненого повітря, що спеціалізується на осушенні, сепарації конденсату та моніторингу параметрів газу. Їхня пропозиція відповідає ключовим проблемам, пов'язаним з ефектом Джоуля-Томсона:

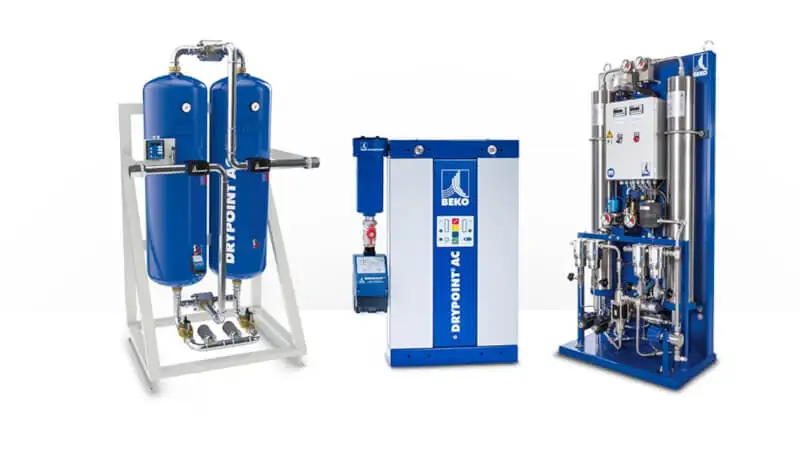

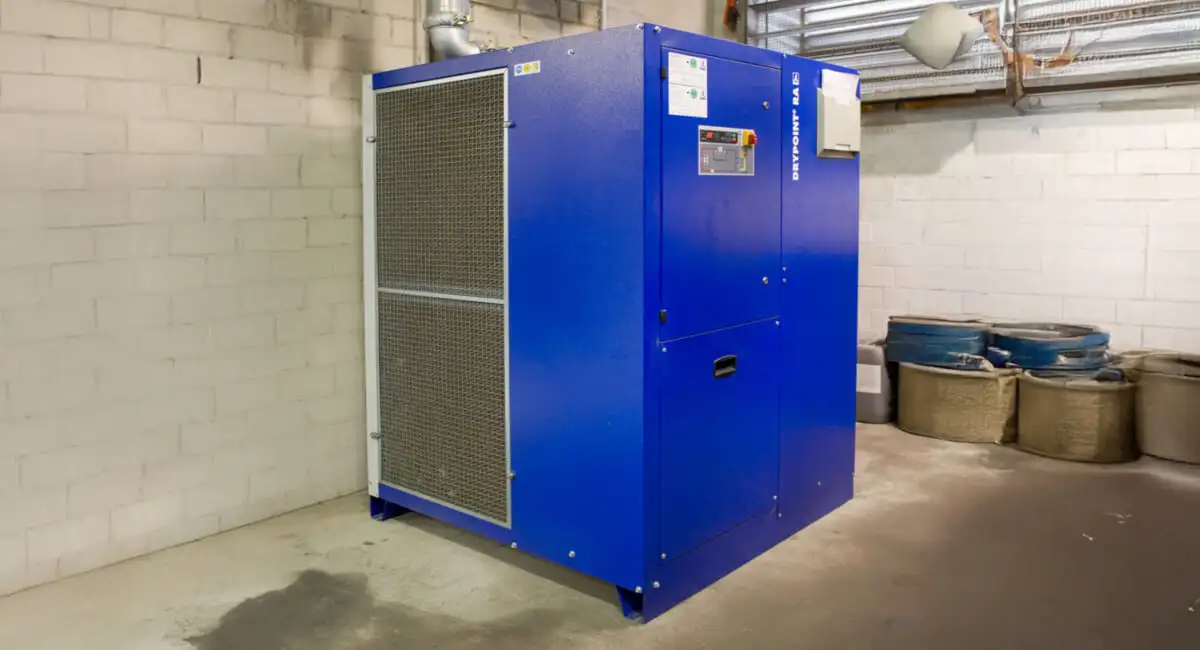

1. Охладители DRYPOINT RA

• Забезпечують стабільну точку роси до +3°C, що дозволяє уникнути конденсації в результаті розширення повітря через клапани та форсунки.
• Падіння температури в результаті ефекту JT не викликає конденсації, якщо стиснене повітря було попередньо належним чином осушене.

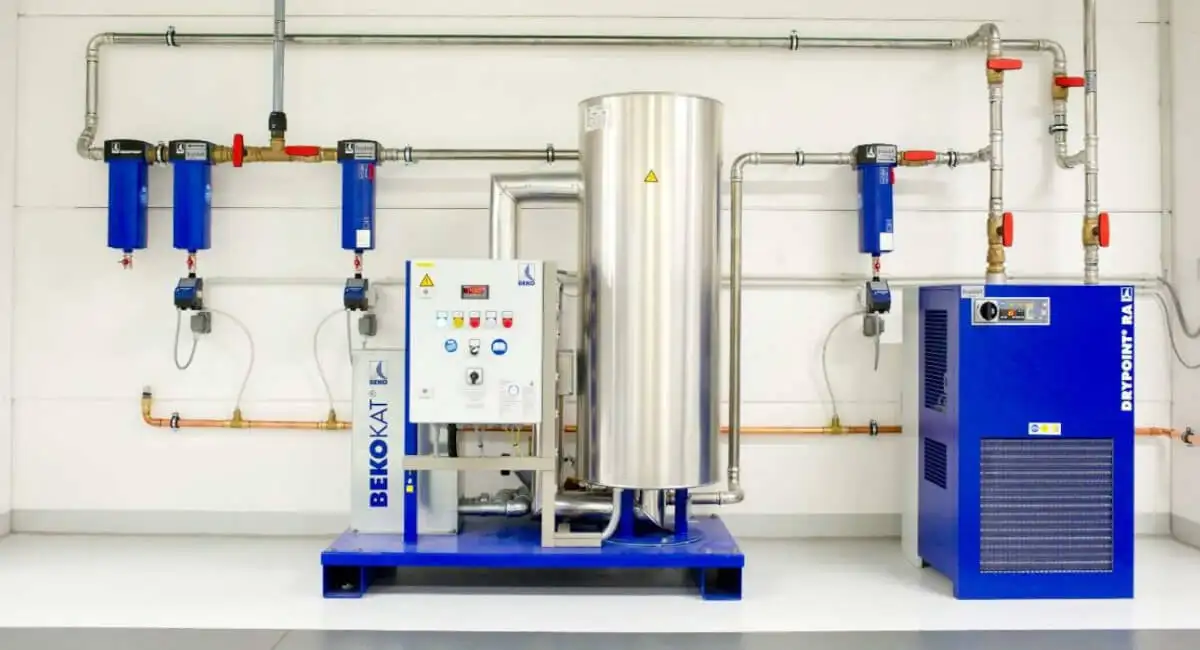

2. Адсорбційні осушувачі DRYPOINT AC

• Для чутливих застосувань, де необхідне осушення до точки роси до –40°C, а навіть –70°C.
• Ідеально підходять для застосування у фармацевтичній, оптичній та електронній промисловості.

3. Місцеві нагрівачі стисненого повітря CLEARPOINT H, наприклад S050 TWC

Це рішення полягає в установці S050 TWC безпосередньо перед, наприклад, машиною - додаткове нагрівання стисненого повітря максимум на 10 °C - ефективне і корисне в застосуваннях зі спеціальними технологічними вимогами. Нагрівач S050 TWC має продуктивність до 100 м3/год при 7 барах.

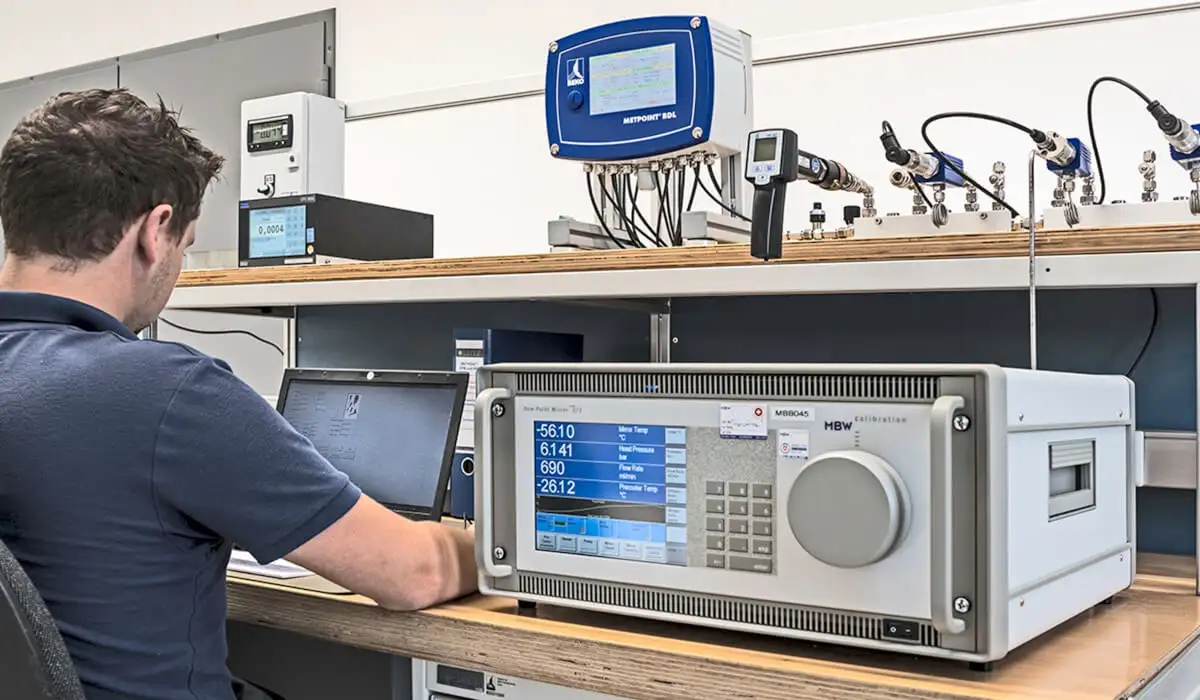

4. Датчики та реєстратори точки роси METPOINT DPM / BDL

• Вони забезпечують постійний моніторинг вологості та температури середовища – це особливо важливо там, де ефект JT може призвести до різкого зниження температури та замерзання конденсату.
• Пристрої пропонують цифрову комунікацію (Modbus RTU, Ethernet), інтеграцію з системами SCADA або PLC.

4. Сепаратори конденсату BEKOMAT

Автоматичні зливи конденсату, які захищають установку від накопичення води, що є побічним ефектом розширення і зниження температури.

Відсутність зворотних клапанів = відсутність втрат повітря при кожному циклі осушення.

Рішення AIGNEP – клапани, з'єднувальні елементи та арматура, стійкі до явищ JT

Aignep – італійський виробник пневматичної арматури та клапанів, який пропонує міцні та точні компоненти, особливо стійкі до явищ, що супроводжують розширення, таких як:

• обмерзання,
• зниження тиску,
• зміна в'язкості,
• агресивність середовища при низьких температурах.

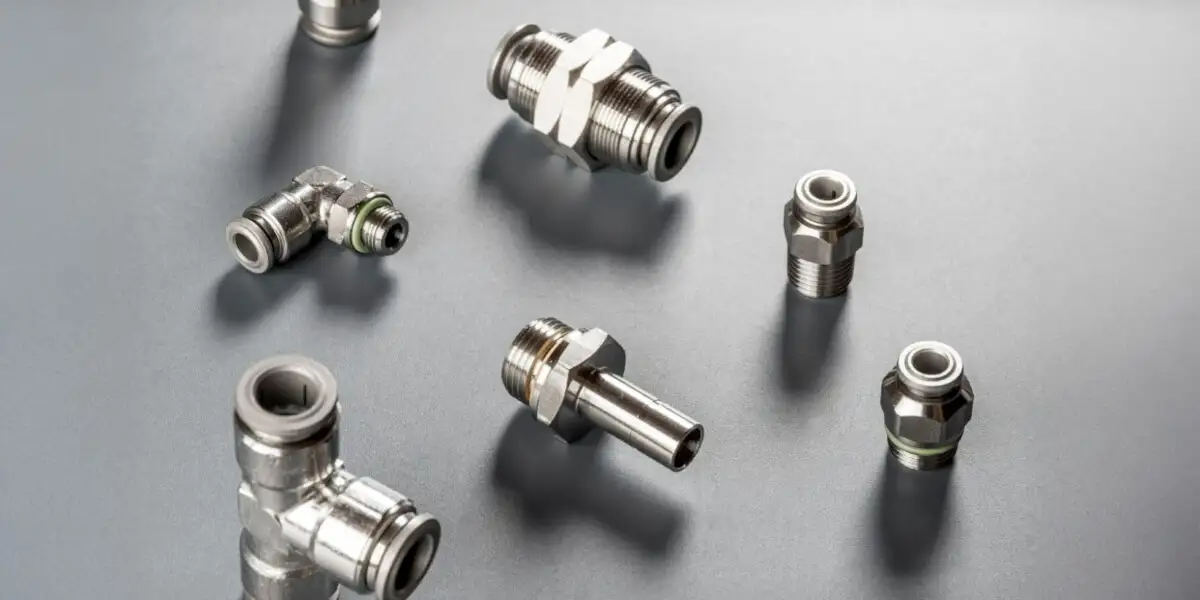

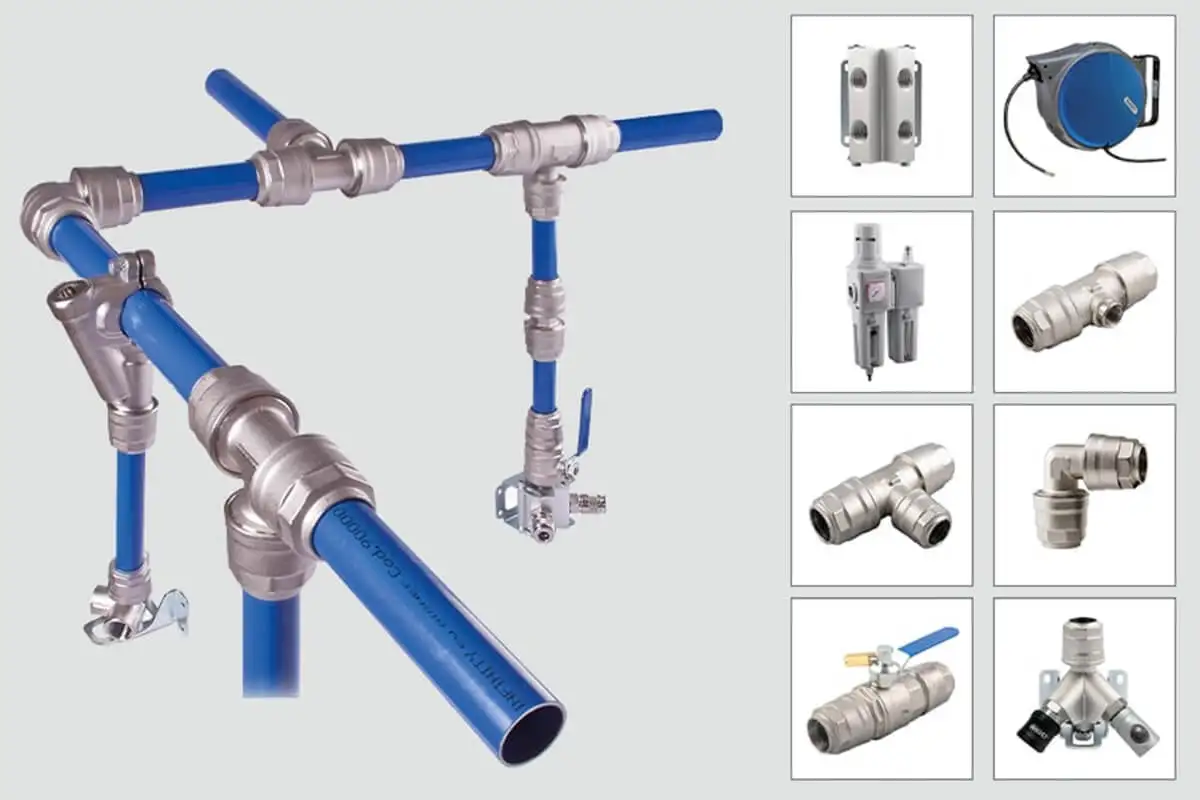

1. З'єднувальні елементи Aignep серії 50000 та 60000

• Виготовлені з нікельованої латуні або нержавіючої сталі AISI 316, з ущільненнями з FKM або NBR.
• Придатні для роботи з сухим повітрям, осушеним до –20°C, стійкі до мікрозамерзання на стороні розширення.

2. Дросельні та кульові клапани

• Регулювання потоку обмежує різкість розширення (а отже, і ефект JT),
• моделі серії Aignep 04T, 04V добре підходять для управління приводами при низьких температурах.

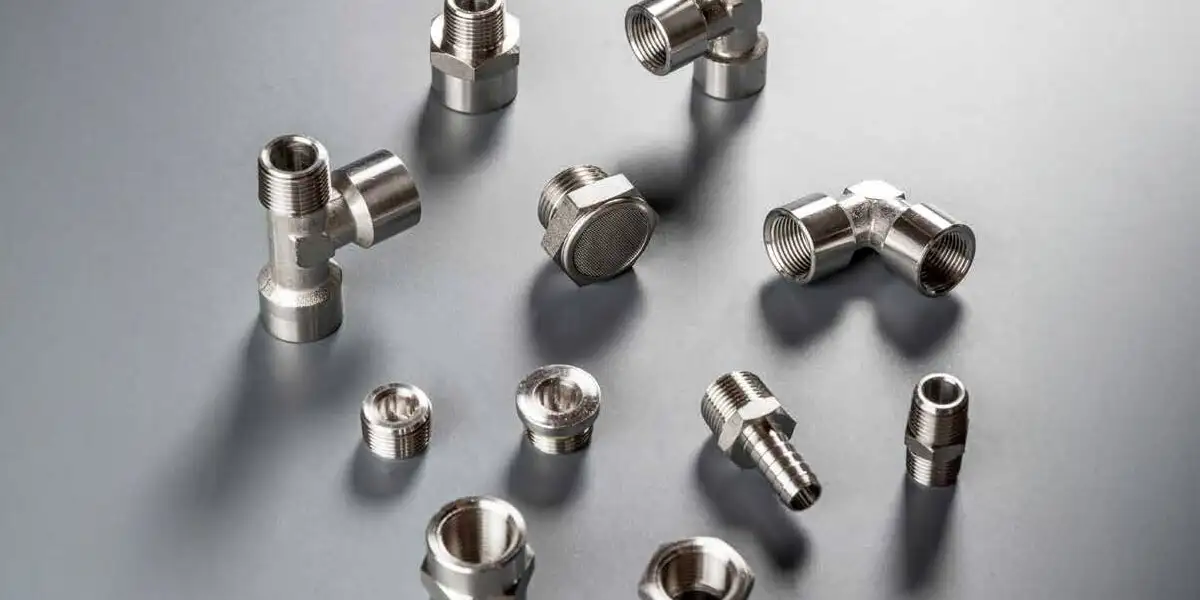

3. Швидкороз'ємні з'єднання серії 80000 (INOX)

• Зворотні клапани із захистом від зворотного потоку та конструкцією, стійкою до екстремальних умов, — також до низької робочої температури повітря після розширення.

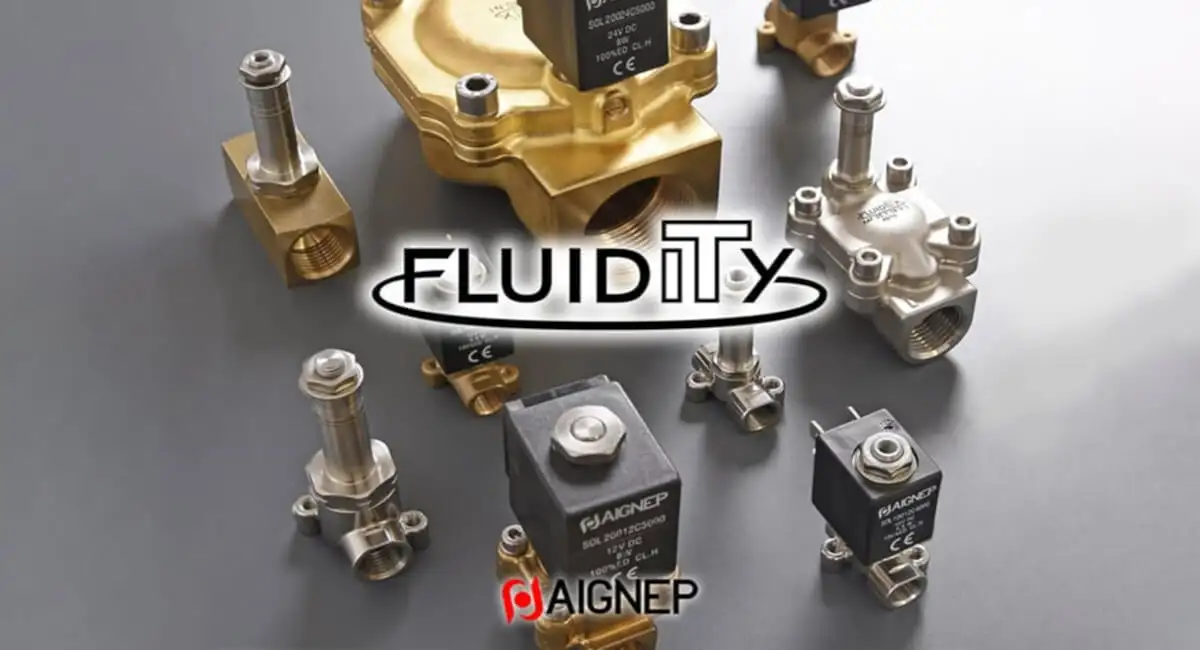

4. Електромагнітні клапани з морозостійкими котушками

Завдяки використанню латуні або нержавіючої сталі та спеціальних ущільнювачів (EPDM, PTFE) вони можуть працювати в умовах, де відбувається локальне обмерзання клапана або сопла.
