Калибровка, проверка расходомера – об этом нужно помнить!

Калибровка расходомеров – почему это так важно?

В промышленности, где точность измерений определяет производительность, качество и безопасность процессов, калибровка расходомеров является критически важным фактором. Это особенно касается пневматических установок и систем управления медиа, где поток воздуха должен контролироваться с высокой точностью.

Значение калибровки и поверки расходомеров

Калибровка измерительных приборов – это процесс сравнения показаний расходомера с эталонными значениями, полученными с помощью эталонного прибора с известной высокой точностью. Это позволяет не только определить погрешности измерений, но и гарантировать, что измерение находится в пределах определенных допусков.

Поверка (сертифицированная калибровка) особенно важна в:

• промышленных пневматических установках,
• мониторинга потребления сжатого воздуха,
• энергетических аудитах,
• контроль эффективности производства,
• процессы, подлежащие сертификации ISO (например, ISO 8573-1).

Отсутствие калибровки может привести к:

• генерации ложной информации в управлении процессом,
• завышенных затрат энергии,
• превышение технологических лимитов,
• снижение качества продукции,
• аудиторские ошибки.

Типы расходомеров и калибровки

В контексте пневматических систем особую роль играют массовые и тепловые (калориметрические) расходомеры, обеспечивающие высокий уровень точности, независимо от температуры и давления среды. Приборы этого типа, например CS Instruments VA500 и VA520, популярны для непосредственного измерения потребления сжатого воздуха на промышленных предприятиях.

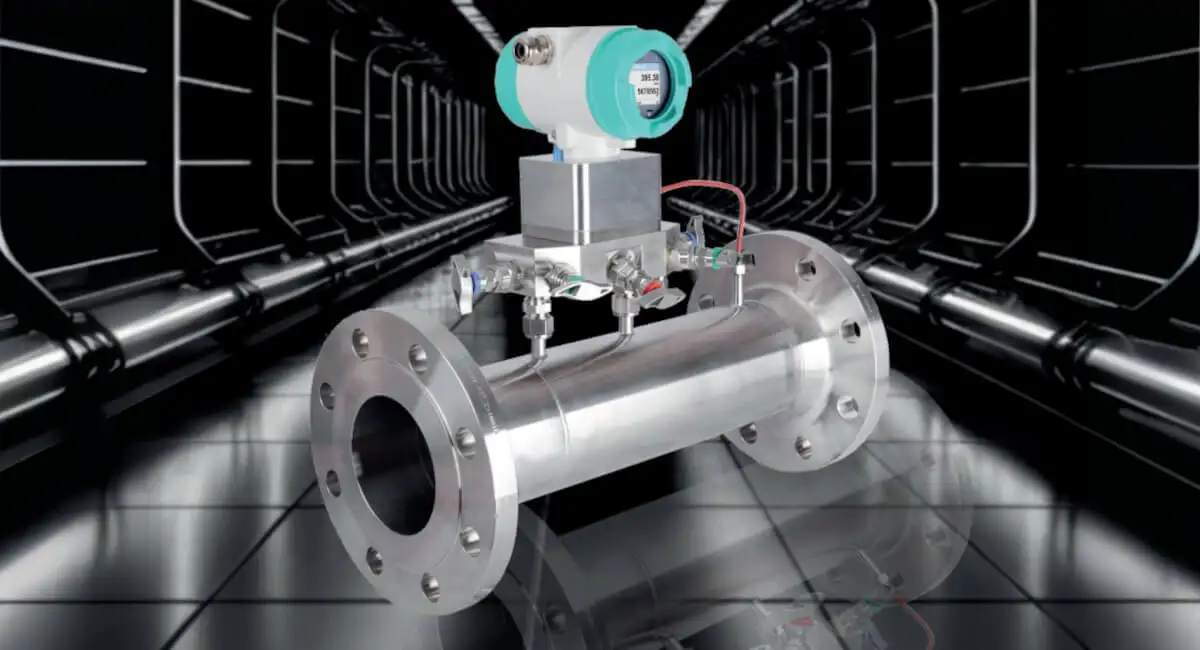

Калориметрические расходомеры – как они работают?

Принцип действия базируется на измерении изменений температуры датчика под влиянием протекающего газа. Датчик нагревается до постоянной температуры, а поток среды приводит к его охлаждению. Разница температур пропорциональна массовому потоку газа. Калибровка этого типа расходомеров должна учитывать:

• термическую стабильность датчика,
• калибровка в определенных условиях температуры и давления,
• подавление помех и дрейфа датчика во времени.

Калибровка устройств CS Instruments – пример VA500 и VA520

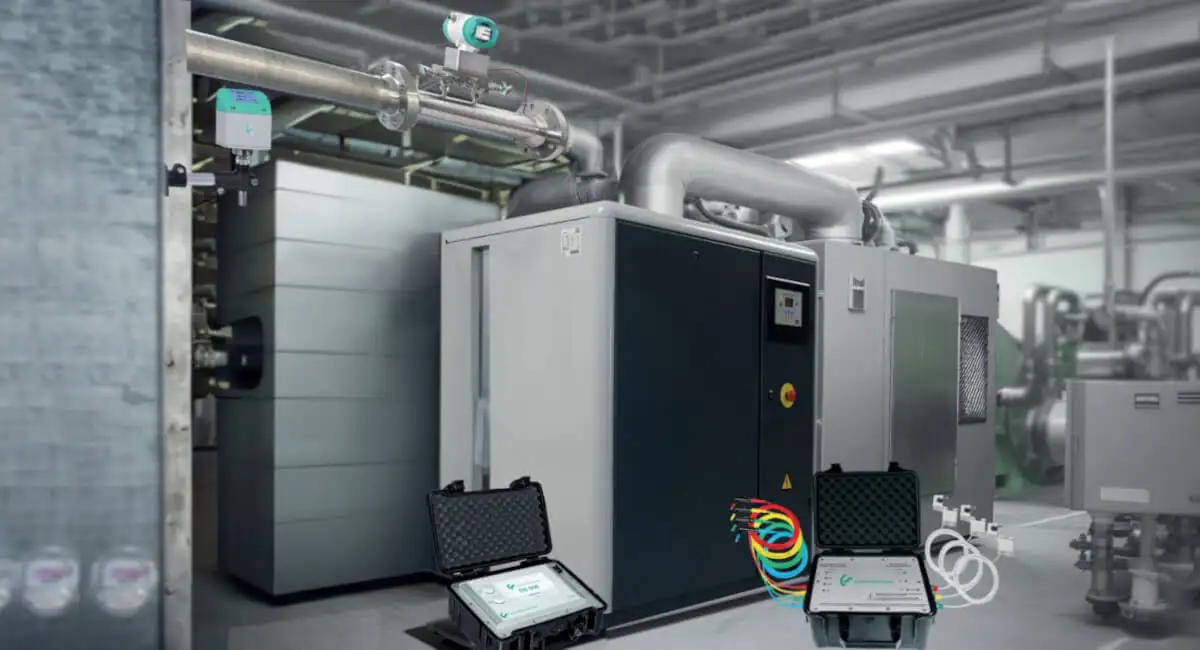

Расходомеры VA500 и VA520 CS Instruments – это современные тепловые приборы, предназначенные для измерения сжатого воздуха и технических газов. Эти приборы отличаются:

• компактной конструкцией с датчиком в виде вставного модуля,
• широким диапазоном измерений (от нескольких м/с до более 100 м/с),
• точная температурная компенсация,
• передача данных (Modbus/4-20 мА/импульс).

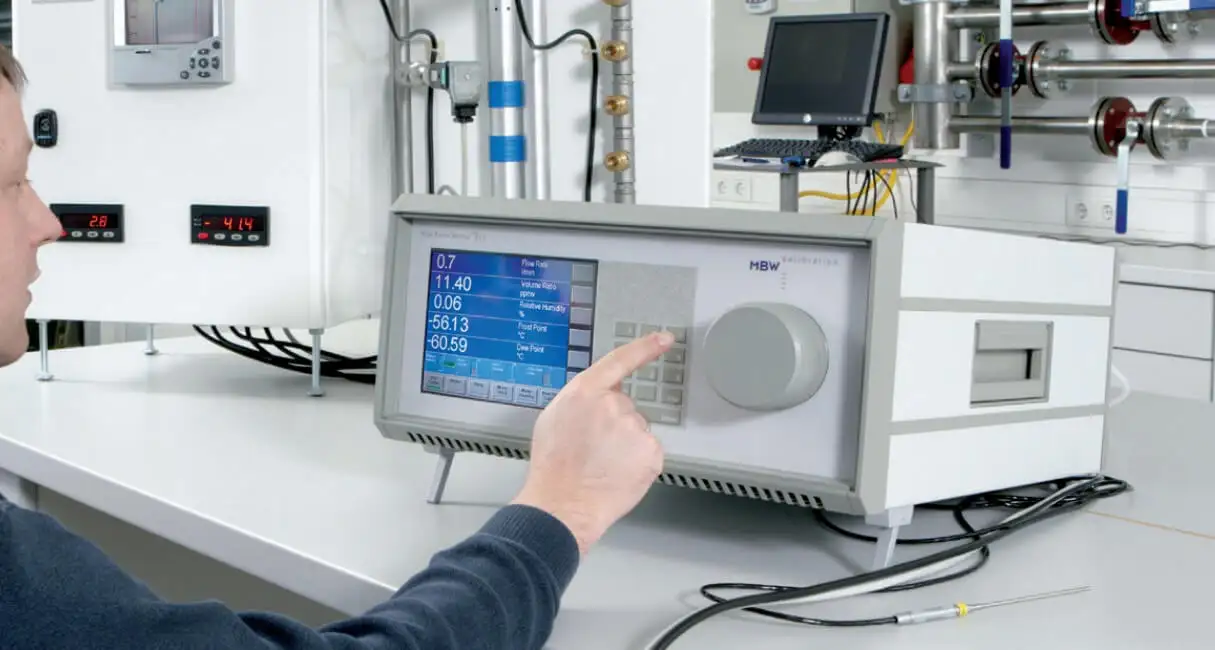

Калибровка VA500 и VA520 обычно производится в аккредитованных лабораториях в соответствии со стандартами DIN EN ISO/IEC 17025 с использованием эталонных расходомеров и стендов с регулируемым потоком. CS Instruments предлагает возможность отправить приборы на калибровку или использовать их со встроенными функциями самодиагностики.

Отрасли и применение

Калибровка тепловых и калориметрических расходомеров применяется во многих отраслях промышленности:

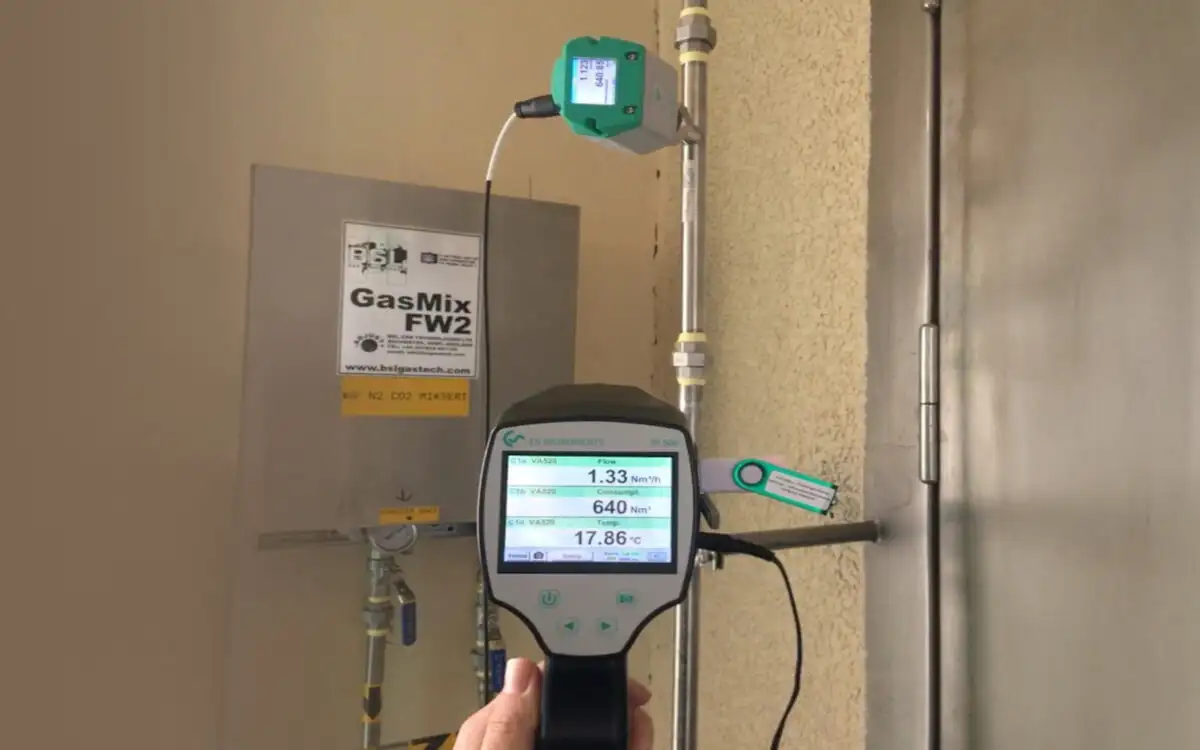

• Пищевая промышленность – мониторинг потребления сжатого воздуха для приводов. На предприятиях производства пищевых продуктов или напитков сжатый воздух используется для управления клапанами, наполнения, очистки производственных линий (CIP/SIP), а также в процессах упаковки. Неточное измерение может нарушить эти процессы, что приведет к потерям материала или простоям. VA500 идеально подходит для таких сред – он может работать в непрерывном режиме, полностью интегрированный с системами управления производством.

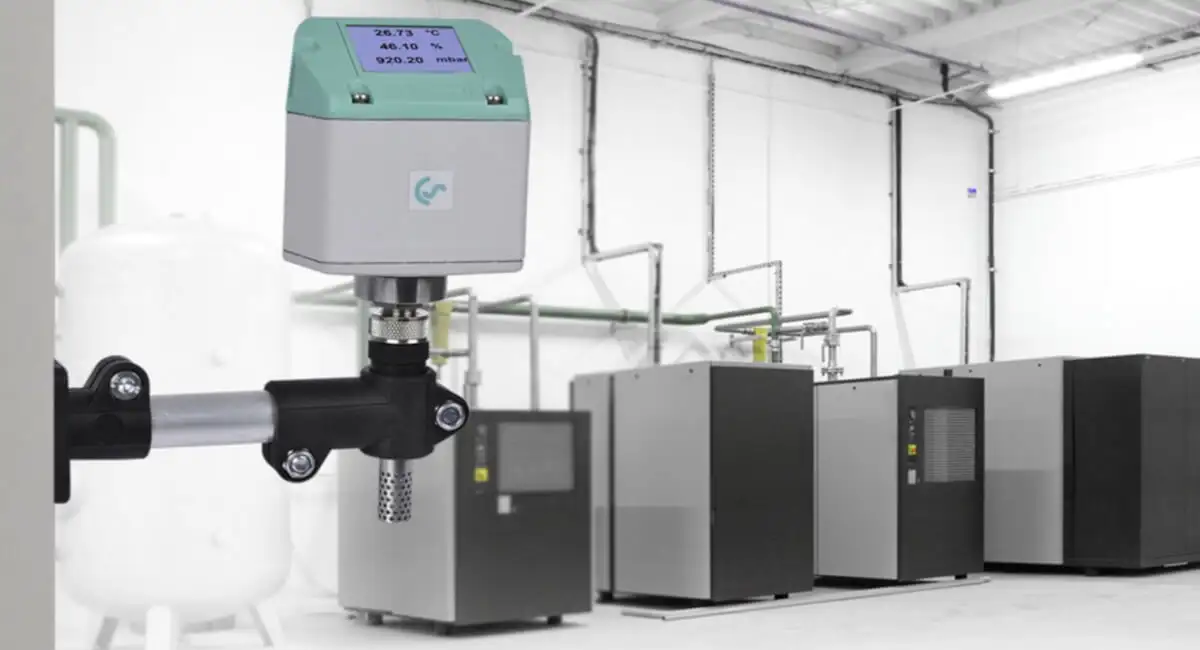

• Автомобильная промышленность – контроль потребления технических газов. Сжатый воздух приводит в движение сборочные линии, работы и пневматические устройства. Мониторинг потока позволяет выявлять потери энергии и оптимизировать работу предприятий. VA520 позволяет быстро производить сравнительные измерения между линиями или машинами без необходимости остановки производства.

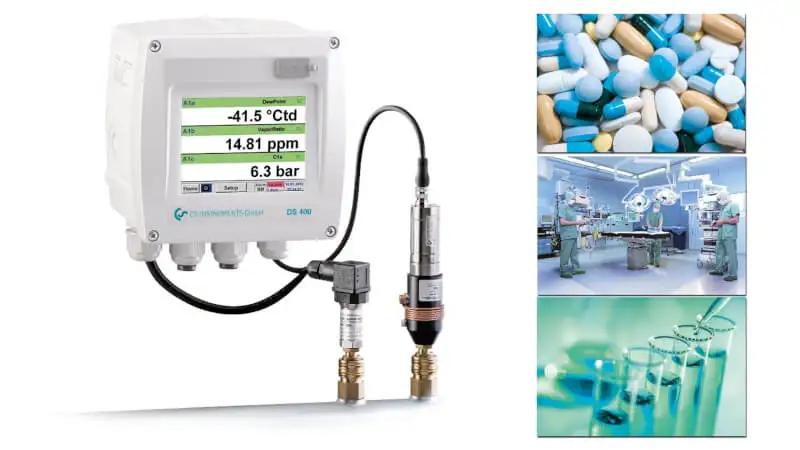

• Фармация и биотехнология – точное распределение газовых сред. Здесь измерения должны быть не только точными, но и полностью соответствовать строгим нормам GxP и требованиям FDA. Любое отклонение в потоке технологического воздуха может повлиять на качество конечного продукта. Калибровка должна производиться в аккредитованных лабораториях с полной метрологической документацией.

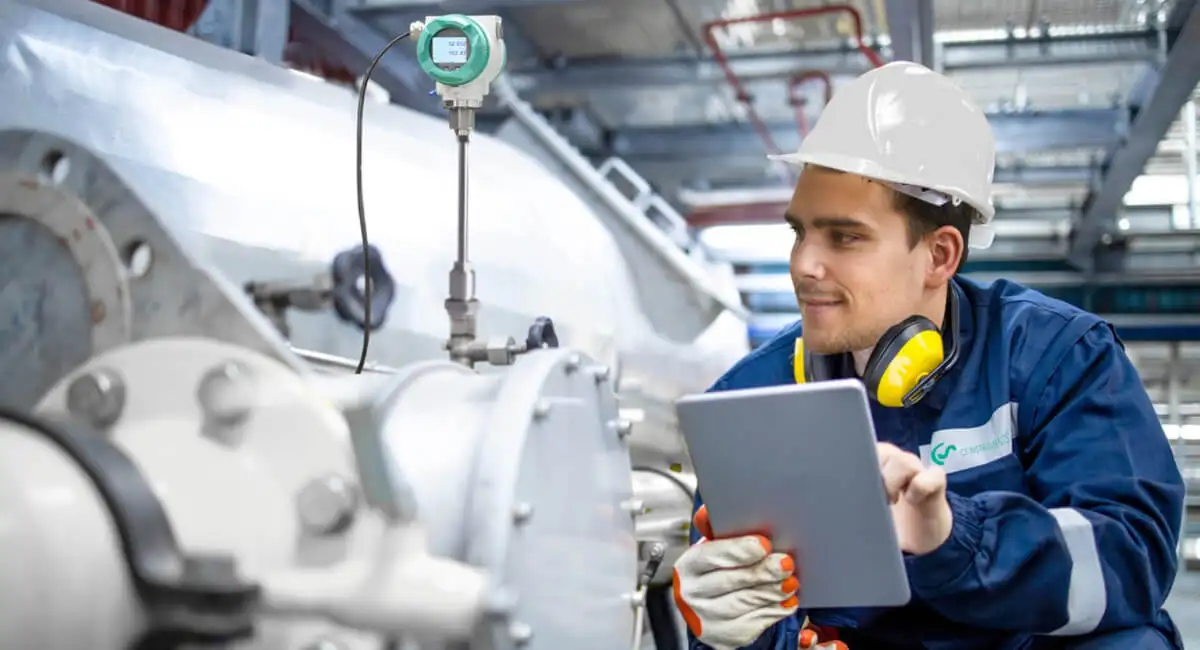

• Установки сжатого воздуха и пневматика – в пневматических системах, например, на предприятиях по обработке металлов, стекла, керамики или производству упаковки, точная калибровка расходомеров позволяет контролировать потребление воздуха в каждой области производства, способствует выявлению утечек и построению эффективной системы энергетического аудита.

• Химическая промышленность – измерение расхода в агрессивных средах.

• Типографии и бумажные фабрики – управление потреблением технологического воздуха.

Самые распространенные проблемы и способы их избегания

• Дрейф датчика – регулярная калибровка и автодиагностика,
• Изменение условий окружающей среды – применение температурной и давлениевой компенсации,
• Загрязнение датчика – периодическая очистка и фильтрация среды,
• Неправильный монтаж – соблюдение минимальных расстояний от колена, клапанов, помех в потоке

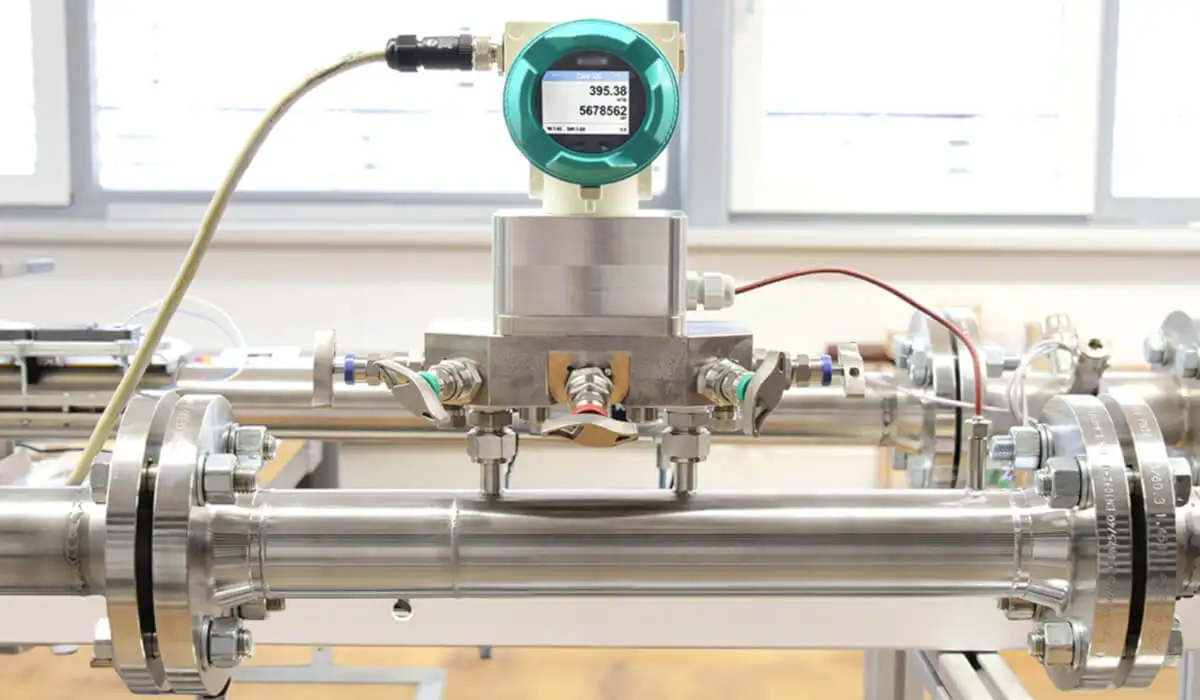

Частота калибровки – как часто и почему?

Частота калибровки расходомеров, в том числе тепловых массовых расходомеров (например, CS Instruments VA500, VA520), зависит от нескольких факторов:

• Условия работы – в условиях, где присутствует пыль, влага или изменяющиеся температуры, рекомендуется проводить калибровку чаще – даже каждые 6–12 месяцев.
• Нормативные требования – например стандарт ISO 50001 (энергетический менеджмент) или требования к качеству в пищевой, фармацевтической, химической промышленности.
• Значение измерения – там, где поток воздуха или газа влияет на расчеты, потребление ресурсов или энергетический баланс, необходимо обеспечить полную метрологическую согласованность.

CS Instruments рекомендует регулярно проводить калибровку расходомеров VA500 и VA520, желательно в их авторизованных лабораториях или в аккредитованных метрологических учреждениях.

Калибровка и системы управления медиа

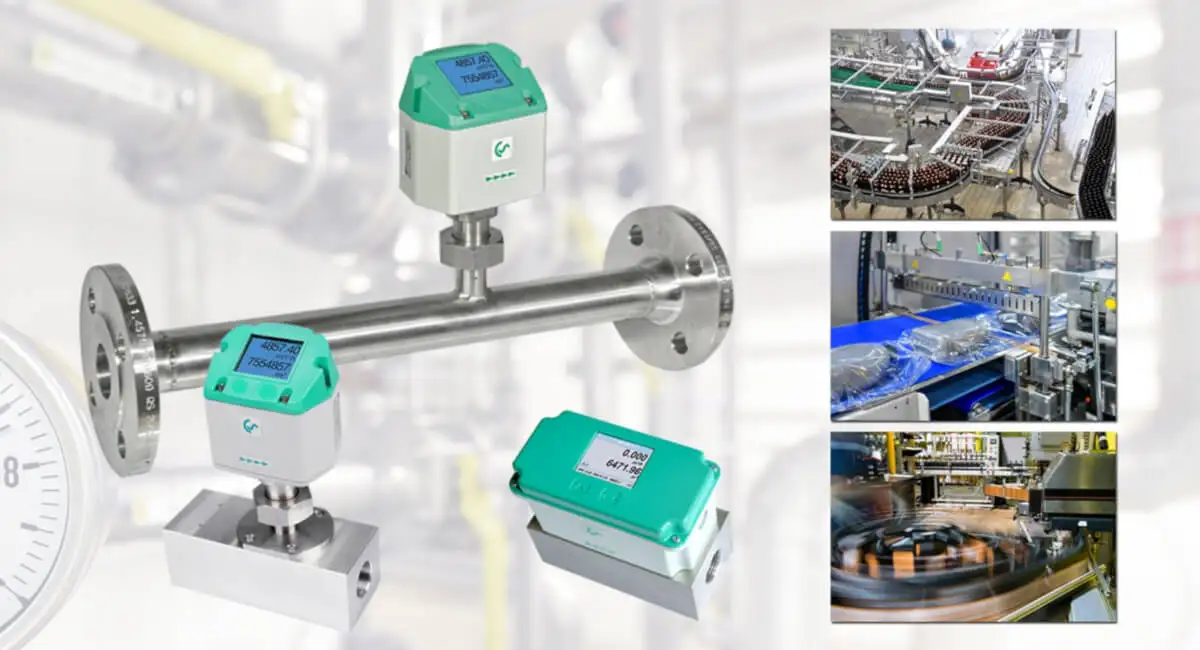

В современных промышленных установках, особенно на производственных предприятиях, основанных на стратегии lean manufacturing и industry 4.0, калибровка расходомеров является не только техническим аспектом, но и элементом стратегического управления медиа.

Тепловые расходомеры VA500 и VA520 могут быть интегрированы в SCADA, BMS или специальные платформы для мониторинга потребления ресурсов. Благодаря регулярной калибровке данные с датчиков являются достоверными, что позволяет:

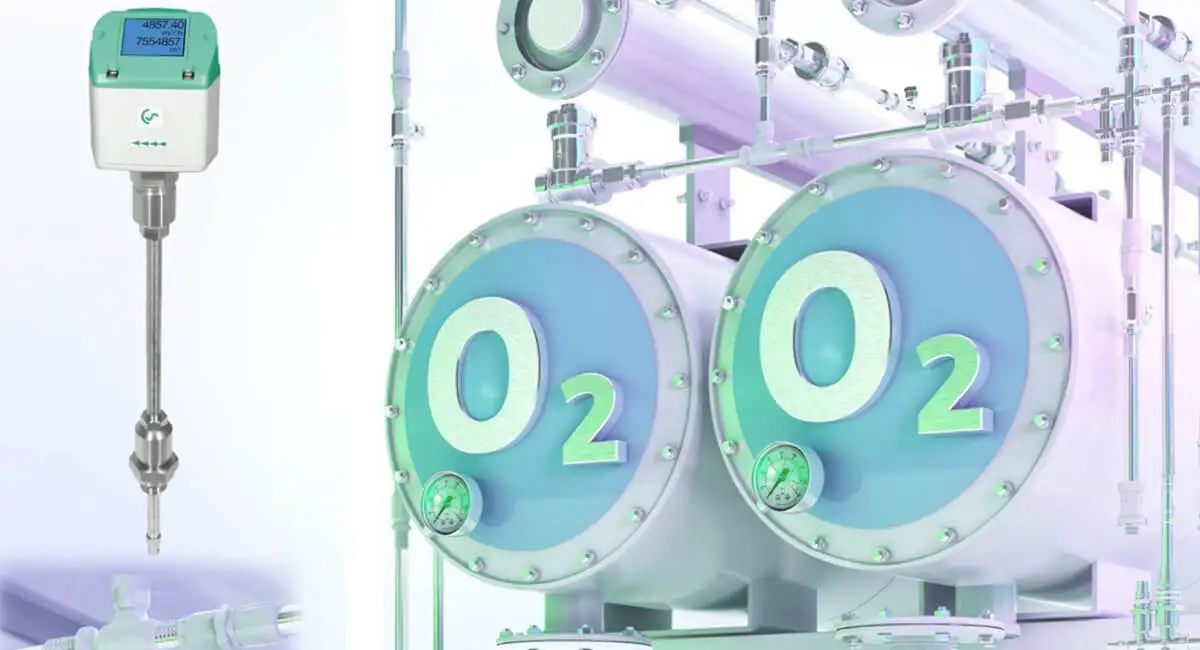

• обнаруживать утечки сжатого воздуха,
• анализировать тенденции потребления,

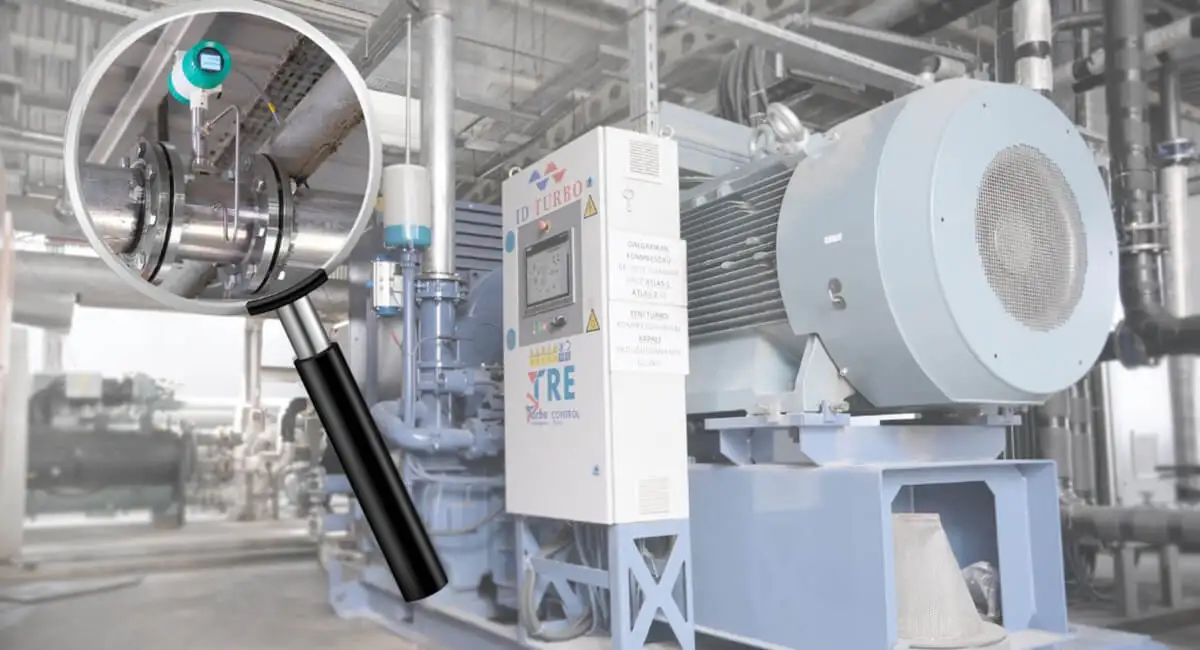

• оптимизировать производственные процессы,
• сравнивать производительность машин и производственных линий.
