Калібрування, перевірка витратоміра – про це потрібно пам'ятати!

Калібрування витратомірів – чому це так важливо?

У промисловості, де точність вимірювань визначає продуктивність, якість та безпеку процесів, калібрування витратомірів є критично важливим фактором. Це особливо стосується пневматичних установок та систем управління медіа, де потік повітря повинен контролюватися з високою точністю.

Значення калібрування та повірки витратомірів

Калібрування вимірювальних приладів — це процес порівняння показань витратоміра з еталонними значеннями, отриманими за допомогою еталонного приладу з відомою високою точністю. Це дозволяє не тільки визначити похибки вимірювання, але й гарантувати, що вимірювання знаходиться в межах визначених допусків.

Повірка (сертифікована калібрування) є особливо важливою в:

• промислових пневматичних установках,
• моніторингу споживання стисненого повітря,
• енергетичних аудитах,
• контролі ефективності виробництва,
• процесах, що підлягають сертифікації ISO (наприклад, ISO 8573-1).

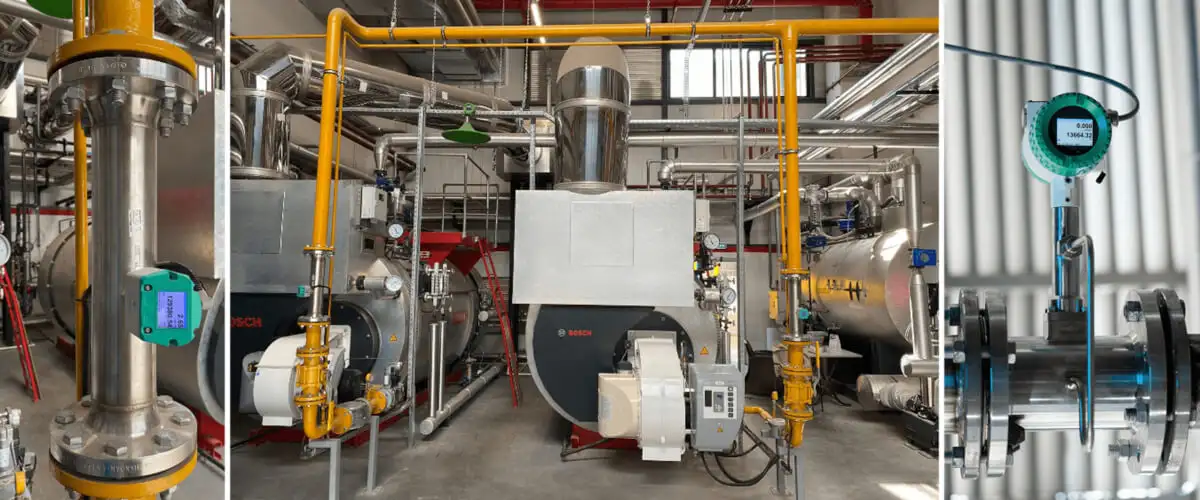

Відсутність калібрування може призвести до:

• генерації помилкової інформації в управлінні процесом,
• завищених витрат енергії,
• перевищення технологічних лімітів,
• зниження якості продукції,
• аудиторських помилок.

Типи витратомірів та калібрування

У контексті пневматичних систем особливу роль відіграють масові та теплові (калориметричні) витратоміри, які забезпечують високий рівень точності незалежно від температури та тиску середовища. Прилади цього типу, наприклад CS Instruments VA500 та VA520, є популярними для безпосереднього вимірювання споживання стисненого повітря на промислових підприємствах.

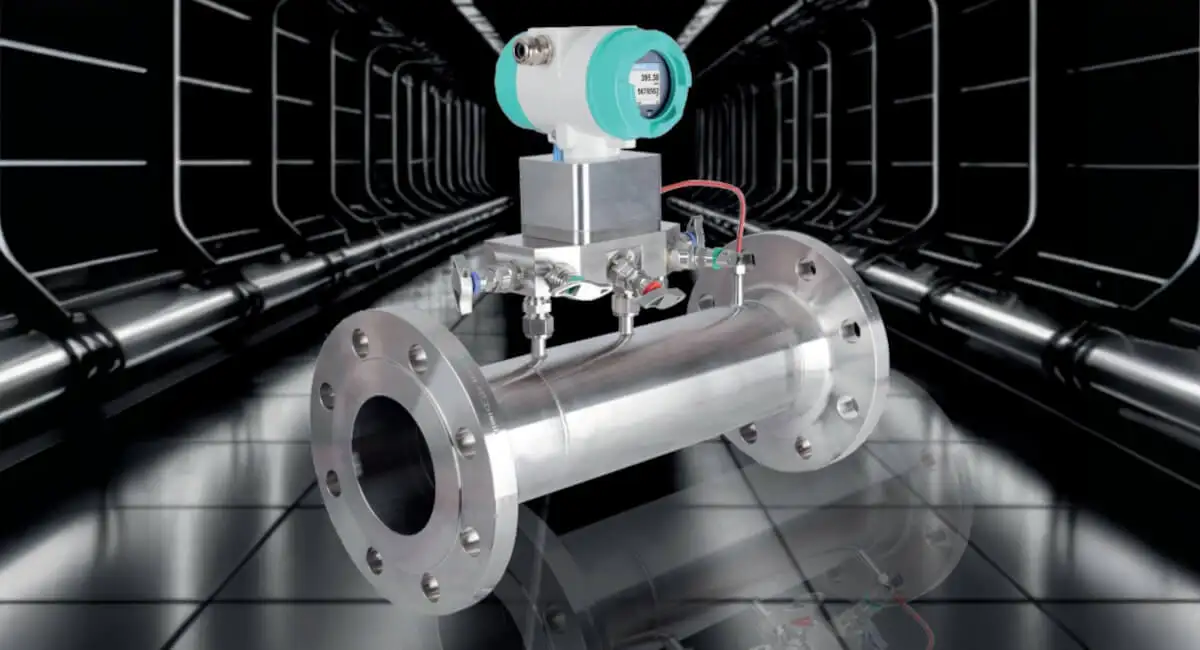

Калориметричні витратоміри – як вони працюють?

Принцип дії базується на вимірюванні змін температури датчика під впливом газу, що протікає. Датчик нагрівається до постійної температури, а потік середовища спричиняє його охолодження. Різниця температур пропорційна масовому потоку газу. Калібрування цього типу витратомірів має враховувати:

• термічну стабільність датчика,
• калібрування в певних умовах температури та тиску,
• придушення перешкод та дрейфу датчика в часі.

Калібрування пристроїв CS Instruments – приклад VA500 та VA520

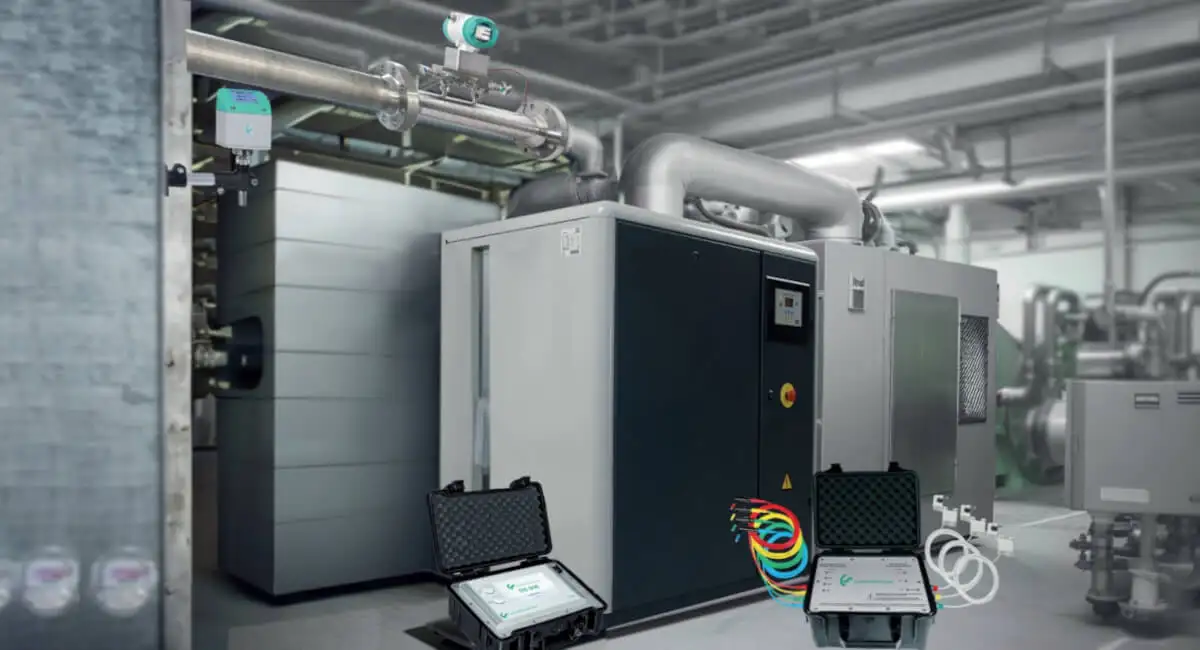

Витратоміри VA500 і VA520 марки CS Instruments – це сучасні теплові прилади, призначені для вимірювання стисненого повітря і технічних газів. Ці прилади відрізняються:

• компактною конструкцією з датчиком у вигляді вставного модуля,
• широким діапазоном вимірювання (від декількох м/с до понад 100 м/с),
• точна температурна компенсація,
• передача даних (Modbus/4-20 мА/імпульс).

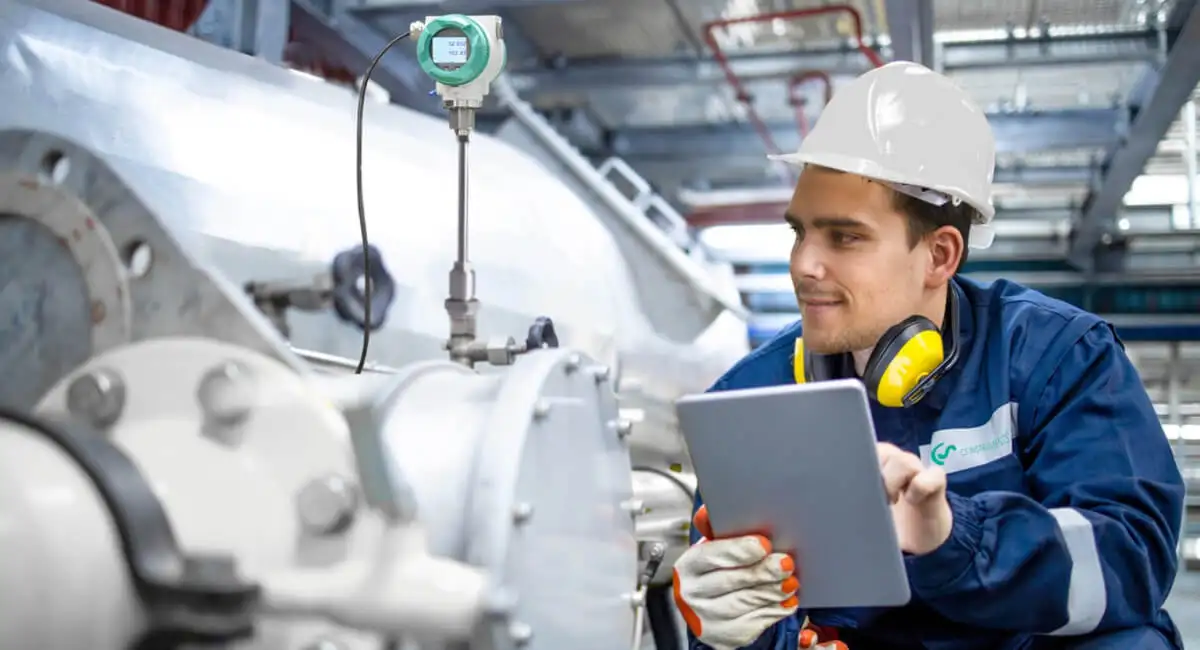

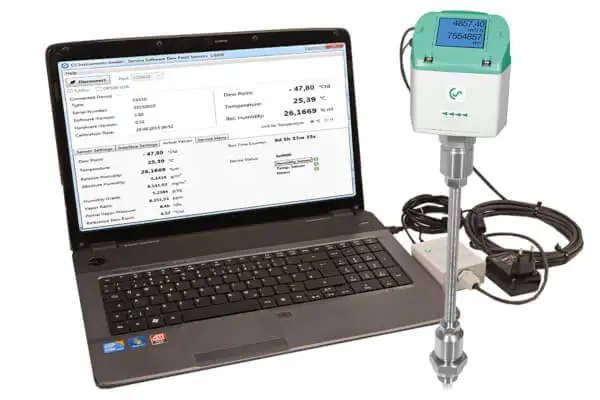

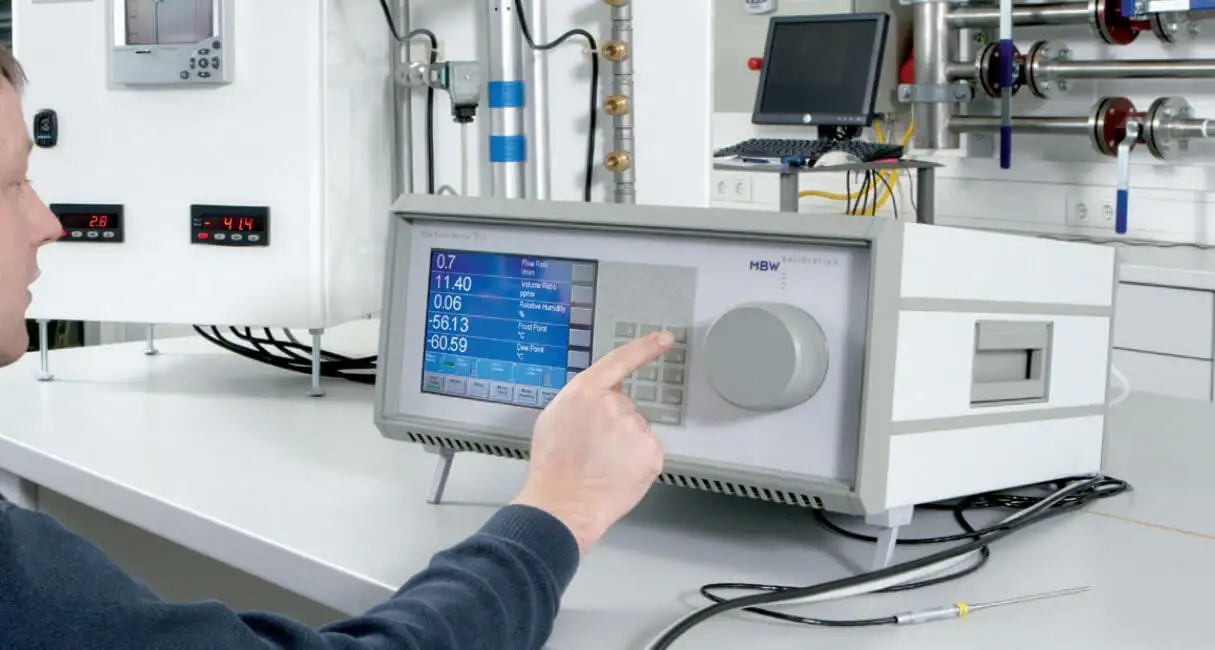

Калібрування VA500 і VA520 зазвичай проводиться в акредитованих лабораторіях відповідно до стандартів DIN EN ISO/IEC 17025 з використанням еталонних витратомірів і стендів з регульованим потоком. CS Instruments пропонує можливість відправити прилади на калібрування або використовувати їх із вбудованими функціями самодіагностики.

Галузі та застосування

Калібрування теплових та калориметричних витратомірів застосовується в багатьох галузях промисловості:

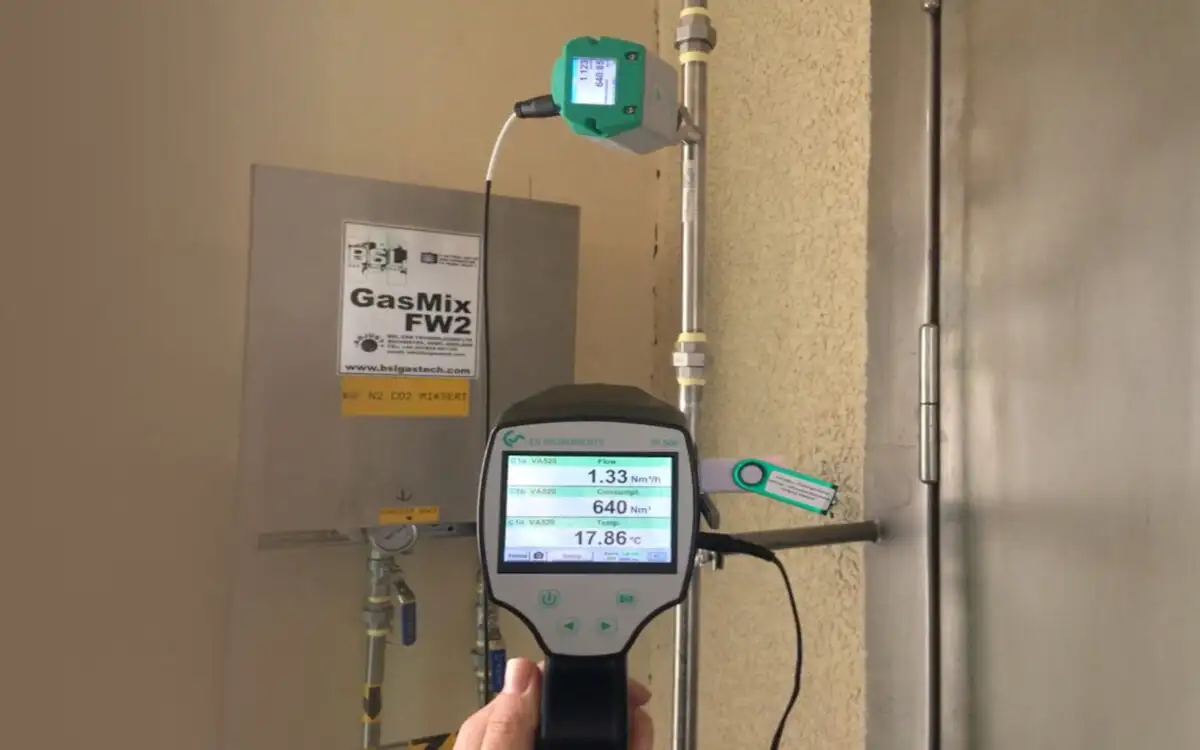

• Харчова промисловість – моніторинг споживання стисненого повітря для приводу приводів. На підприємствах з виробництва харчових продуктів або напоїв стиснене повітря використовується для управління клапанами, наповнення, очищення виробничих ліній (CIP/SIP), а також у процесах пакування. Неточне вимірювання може порушити ці процеси, що призведе до втрат матеріалу або простоїв. VA500 ідеально підходить для таких середовищ – він може працювати в безперервному режимі, повністю інтегрований з системами управління виробництвом.

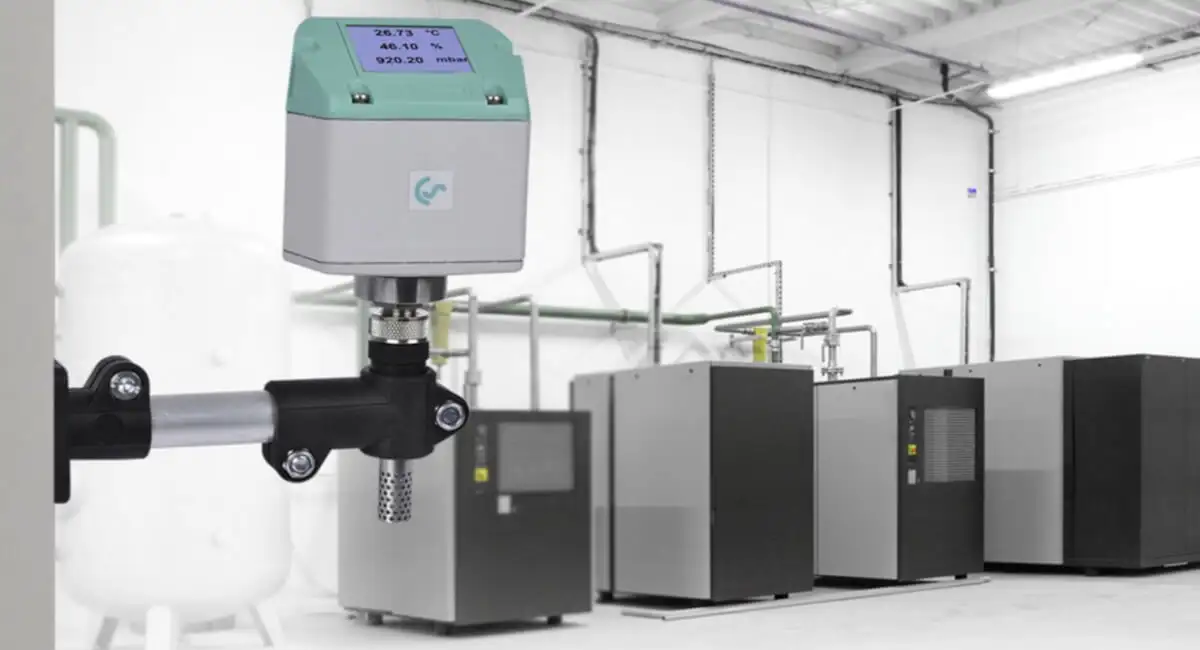

• Автомобільна промисловість – контроль споживання технічних газів. Стиснене повітря приводить в рух складальні лінії, роботи та пневматичні пристрої. Моніторинг потоку дозволяє виявляти втрати енергії та оптимізувати роботу підприємств. VA520 дозволяє швидко виконувати порівняльні вимірювання між лініями або машинами без необхідності зупинки виробництва.

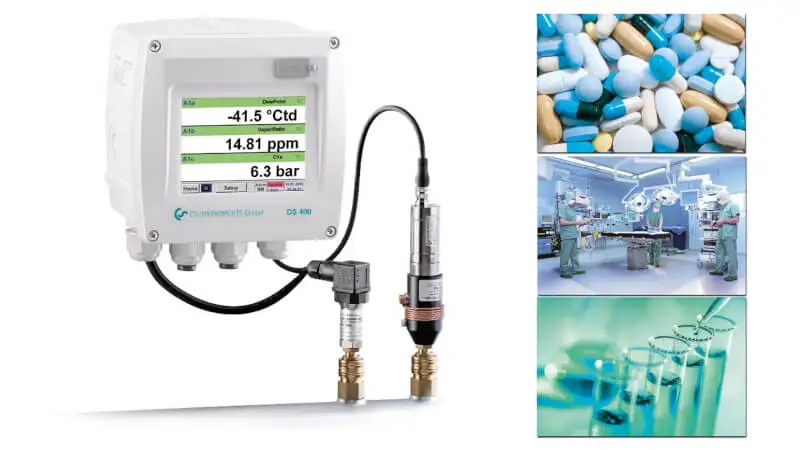

• Фармація та біотехнологія – точне розподілення газових середовищ. Тут вимірювання повинні бути не тільки точними, але й повністю відповідати суворим нормам GxP та вимогам FDA. Будь-яке відхилення в потоці технологічного повітря може вплинути на якість кінцевого продукту. Калібрування повинно проводитися в акредитованих лабораторіях з повною метрологічною документацією.

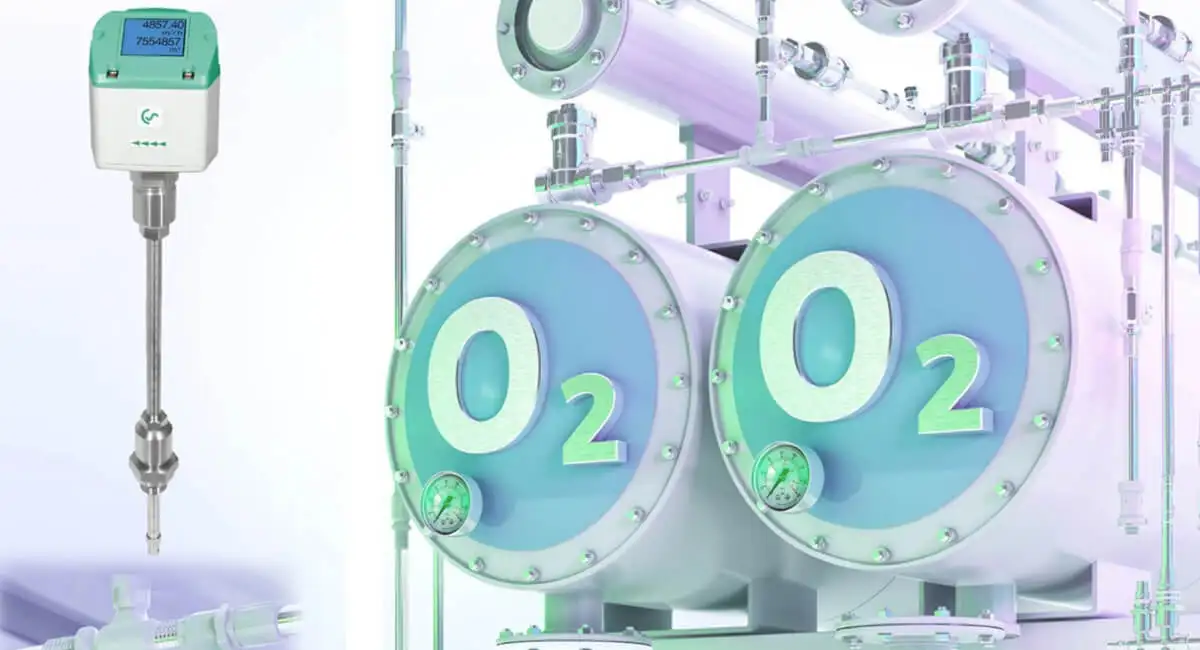

• Установки стисненого повітря та пневматика - у пневматичних системах, наприклад, на підприємствах з обробки металів, скла, кераміки або виробництва упаковки, точне калібрування витратомірів дозволяє контролювати споживання повітря в кожній області виробництва, сприяє виявленню витоків та побудові ефективної системи енергетичного аудиту.

• Хімічна промисловість – вимірювання витрати в агресивних середовищах.

• Друкарні та паперові фабрики – управління споживанням технологічного повітря.

Найпоширеніші проблеми та способи їх уникнення

• Дрейф датчика – регулярна калібрування та автодіагностика,
• Зміни умов навколишнього середовища – застосування температурної та тискової компенсації,
• Забруднення датчика – періодичне очищення та фільтрація середовища,
• Неправильний монтаж – дотримання мінімальних відстаней від коліна, клапанів, перешкод у потоці

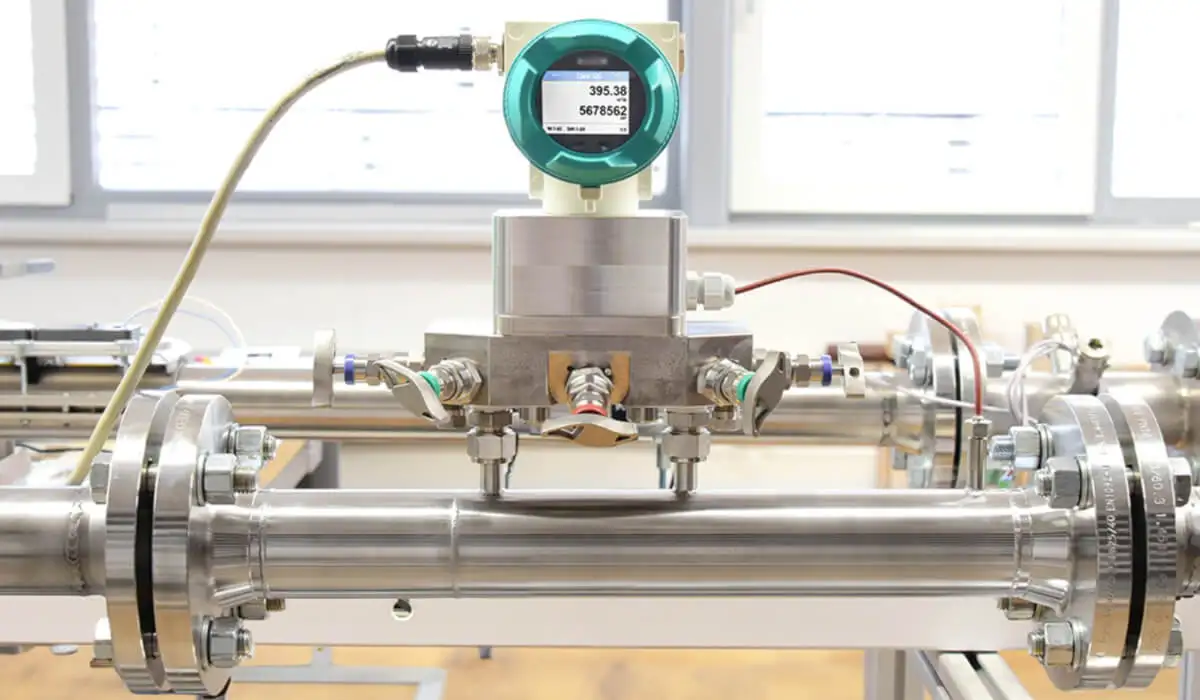

Частота калібрування – як часто і чому?

Частота калібрування витратомірів, у тому числі теплових масових витратомірів (наприклад, CS Instruments VA500, VA520), залежить від декількох факторів:

• Умови роботи – в умовах, де присутні пил, волога або мінливі температури, рекомендується проводити калібрування частіше – навіть кожні 6–12 місяців.
• Нормативні вимоги – наприклад, стандарт ISO 50001 (енергетичний менеджмент) або вимоги до якості в харчовій, фармацевтичній, хімічній промисловості.
• Значення вимірювання – там, де потік повітря або газу впливає на розрахунки, споживання ресурсів або енергетичний баланс, необхідно забезпечити повну метрологічну узгодженість.

CS Instruments рекомендує регулярно проводити калібрування витратомірів VA500 і VA520, бажано в їх авторизованих лабораторіях або в акредитованих метрологічних установах.

Калібрування та системи управління медіа

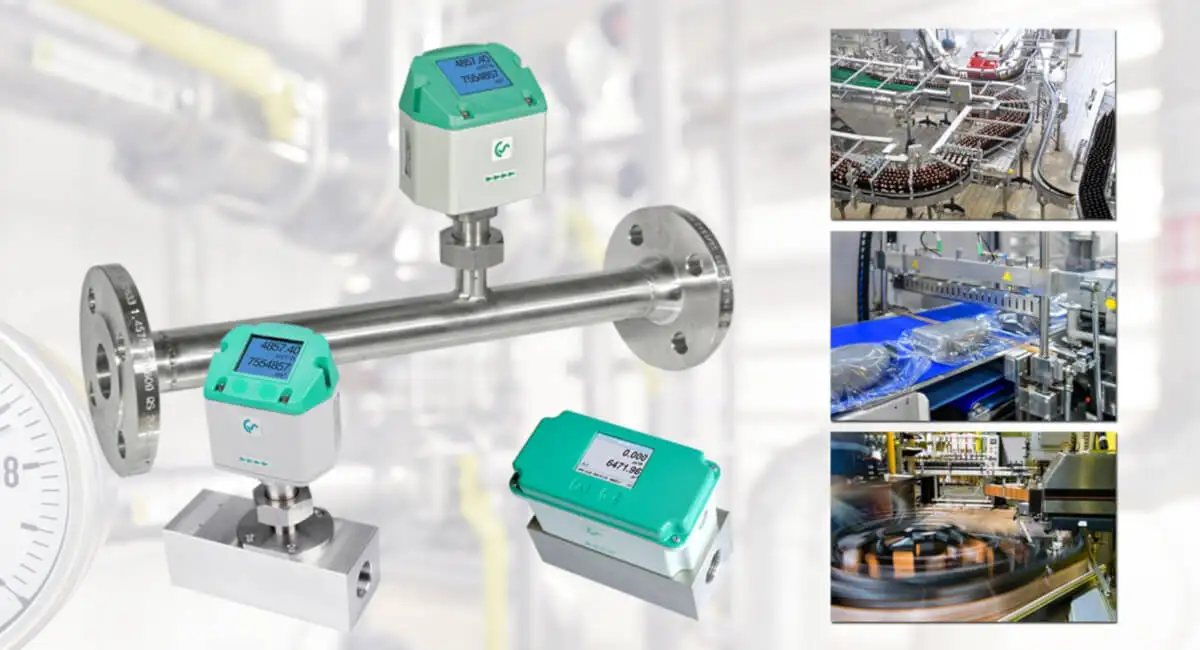

У сучасних промислових установках, особливо на виробничих підприємствах, що базуються на стратегії lean manufacturing та industry 4.0, калібрування витратомірів є не тільки технічним аспектом, а й елементом стратегічного управління медіа.

Теплові витратоміри VA500 і VA520 можуть бути інтегровані в системи SCADA, BMS або спеціальні платформи для моніторингу споживання ресурсів. Завдяки регулярній калібруванню дані з датчиків є достовірними, що дозволяє:

• виявляти витоки стисненого повітря,
• аналізувати тенденції споживання,

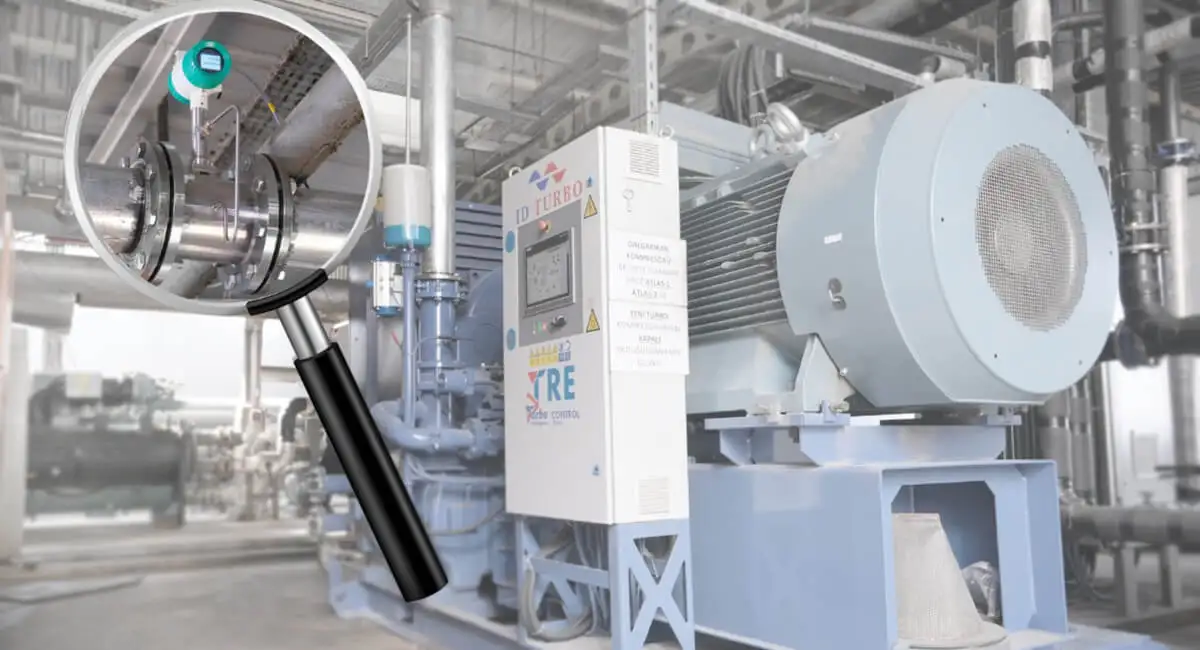

• оптимізувати виробничі процеси,
• порівнювати продуктивність машин і виробничих ліній.
