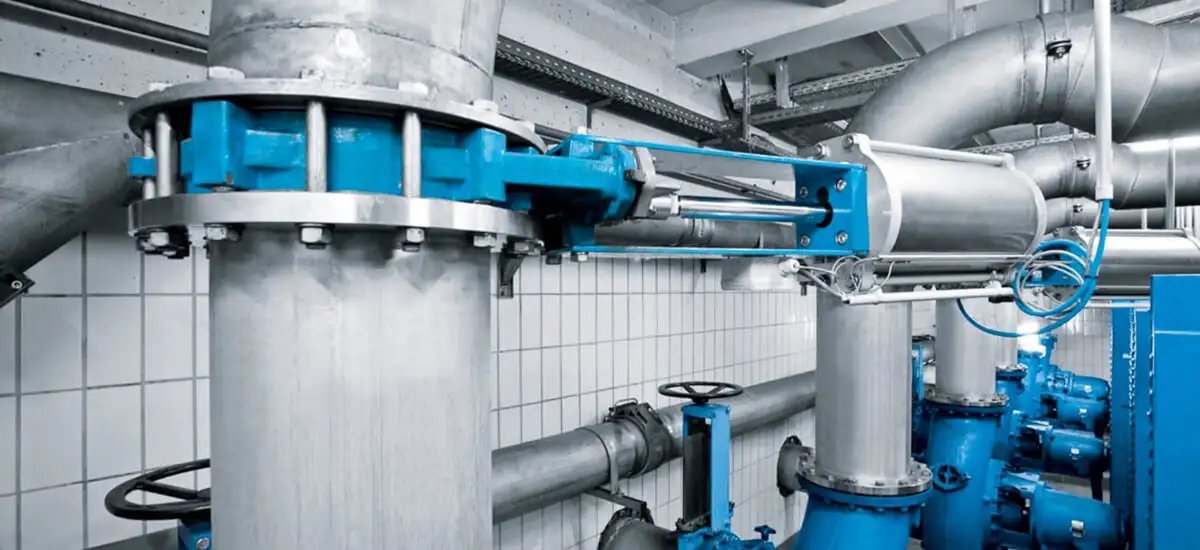

Эффект кавитации – процесс, явление в промышленности

Кавитация – это явление, хорошо известное в гидравлике и жидкостных потоках, однако все чаще о нем говорят также в контексте пневматических систем и сжатого воздуха. Хотя средой в пневматике является газ, во многих условиях – особенно при наличии влаги, конденсата или технологических жидкостей – могут возникнуть кавитационные условия, приводящие к шуму, вибрациям, эрозии и повреждению элементов установки.

В этой статье мы обсудим:

• суть кавитации и условия ее возникновения,
• влияние на пневматические системы и компоненты автоматики,
• отрасли, особенно подверженные риску,
• конструктивные и эксплуатационные решения, предотвращающие эффекты кавитации.

Что такое кавитация?

Кавитация – это явление образования и резкого разрушения пузырьков пара или газа в жидкости (или во влажной газовой среде) вследствие местного снижения давления ниже давления испарения.

Во время этого процесса:

1. Давление локально падает ниже давления насыщения – образуются кавитационные пузыри.
2. Пузырьки перемещаются в область более высокого давления.
3. Они резко разрушаются (имплозия) – генерируя микровзрывы, волны давления, механические удары.

Кавитация в пневматике – возможно ли это?

Хотя классическая кавитация касается жидкостей, в пневматических системах могут возникнуть условия, благоприятные для образования кавитации:

• наличие влаги, конденсата или увлажненного сжатого воздуха,
• расширение сжатого воздуха с высокого давления до низкого (например, через дроссельные клапаны, эжекторы),
• высокая скорость потока в клапанах, дросселях или форсунках
• резкие изменения направления потока,
• установки, в которых сжатый воздух контактирует с жидкостями (например, технологической водой).
• Следовательно: да, кавитация может возникнуть в пневматике, если есть влажный или водяной пар и соответствующие условия давления и потока.

Как предсказать кавитацию?

Ключевой параметр: кавитационный номер (σ)

Формула для классического потока:

Где:

• p1 – давление перед дросселем/клапаном [Па],
• pv – давление испарения жидкости (точка росы или кипения),
• ρ – плотность среды (для воздуха примерно 1,2 кг/м³),
• v – скорость потока [м/с]

Если σ>1 → высокий риск кавитации

Последствия кавитации в пневматических системах

1. Шум и вибрации

• Имплозии пузырьков вызывают интенсивный шум высокой частоты, который особенно слышен у клапанов и форсунок – его можно спутать со «стрелкой» клапана.

2. Механические повреждения

• Эрозия гнезд клапанов, быстроразъемных соединений, дроссельных клапанов,
• вымывания металла из корпуса элементов (микротрещины),
• износ уплотнений и гнезд в силовых приводах и распределительных клапанах.

3. Ухудшение параметров среды

• увеличение относительной влажности,
• наличие микрокапель конденсата в линиях,
• риск коррозии установки и компонентов.

Промышленность	Приложение	Риск кавитации
Еда	промывание, дозирование жидкости	высокая степень контакта с паром и водой
Фармацевтическая промышленность	сжатый воздух в чистых помещениях	средний - требуется контроль точки росы
Автомобильная промышленность	пневматические захваты, быстродействующие клапаны	высокочастотные циклы
Древесина	краскопульты , инструменты	высокая – работа во влажной среде
Системы отопления, вентиляции и кондиционирования воздуха / холодильное оборудование	3/2 клапаны и приводы для влажного воздуха	средний – особенно в холодном климате

Инженерные решения – как избежать кавитации?

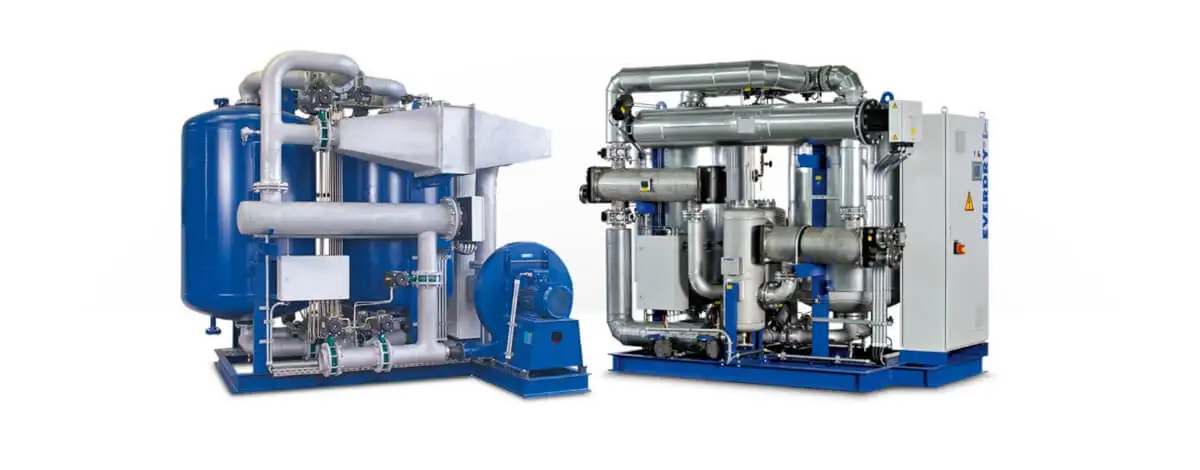

1. Осушение воздуха

Примените:

• рефрижераторные осушители (для большинства применений),
• адсорбционные осушители – там, где необходима точка росы ниже –20°C.

Рекомендуемые продукты:

• Beko Technologies DRYPOINT RA/AC,
• Festo MS9-LDM1/MS6-E2M – агрегаты подготовки воздуха.

2. Постепенное снижение давления

• избегайте резкого дросселирования воздуха,

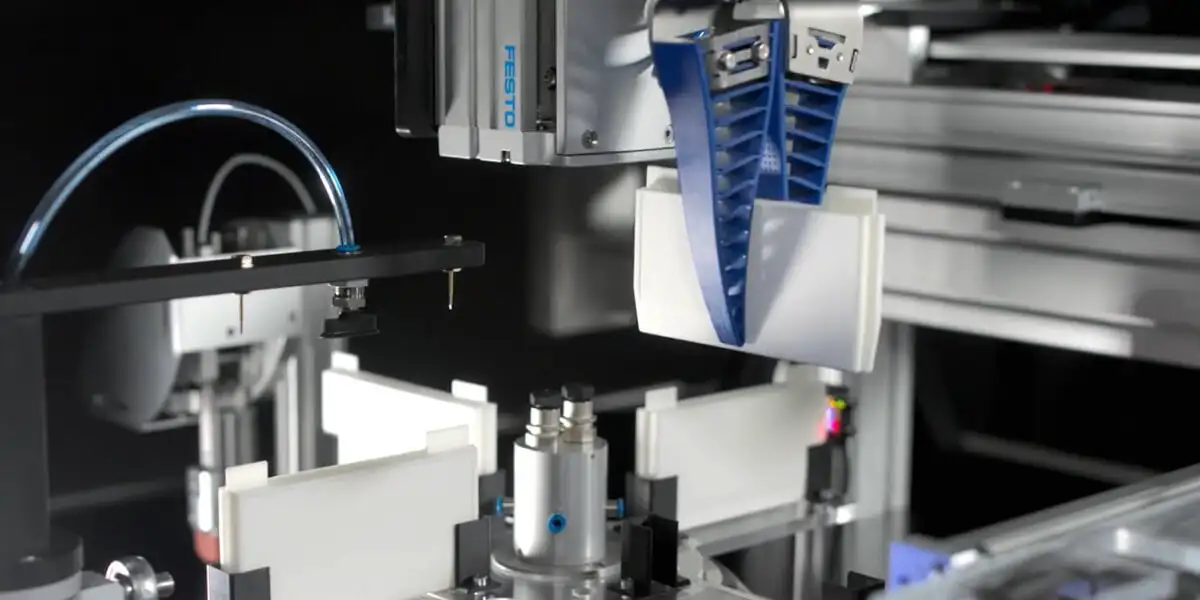

• используйте регулировочные клапаны с плавной характеристикой (например, пропорциональные).

Рекомендуемые продукты:

• Пропорциональные клапаны Festo VPPM, VPPE,
• Регулировочные клапаны Aignep с прецизионным дросселирующим штифтом.

3. Использование клапанов и компонентов, устойчивых к эрозии.

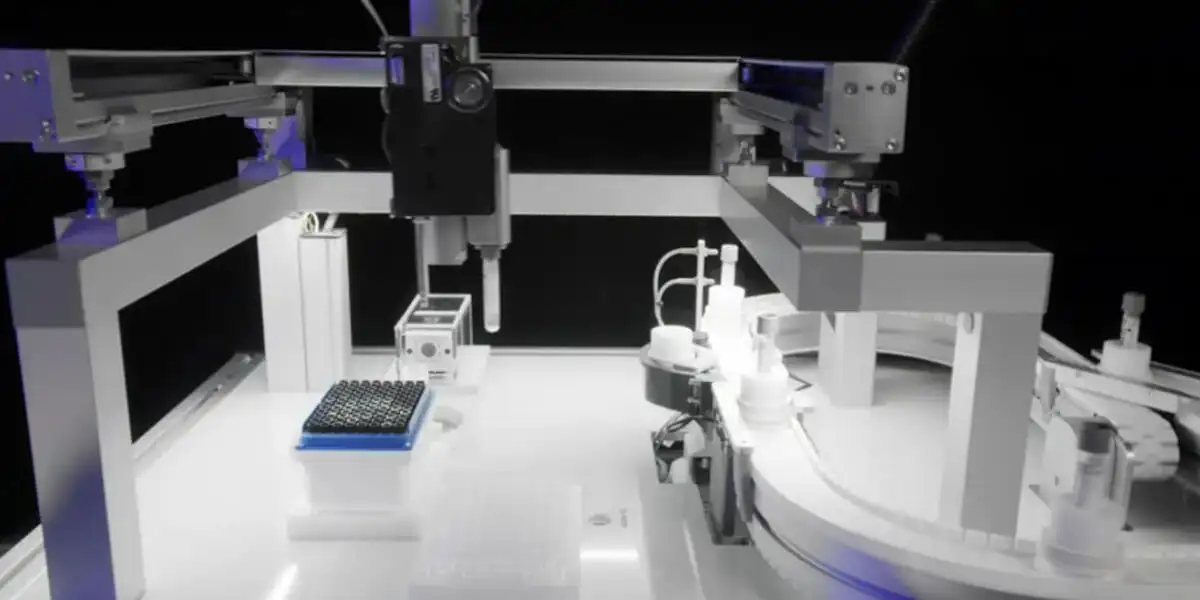

• Выбирайте клапаны с сердечником и гнездом из нержавеющей стали (AISI 316L, 304).
• Используйте уплотнения из PTFE, FKM, EPDM – устойчивы к имплозии пузырьков.

Должная практика:

• контроль направления потока,
• использование клапанов с отмеченной функцией LBP (leak-before-press),
• проектирование сужений с ограниченным градиентом давления.

Как распознать кавитацию?

• нерегулярная работа клапана (нестабильное время отклика),
• громкие щелчки или шум во время расширения,
• пониженная сила привода без утечки,
• наличие микрокапель конденсата вблизи клапана или увлажненного соединения,
• микротрещины в трубопроводах PE/PA или соединительных элементах (особенно на концах установки).

Можно использовать:

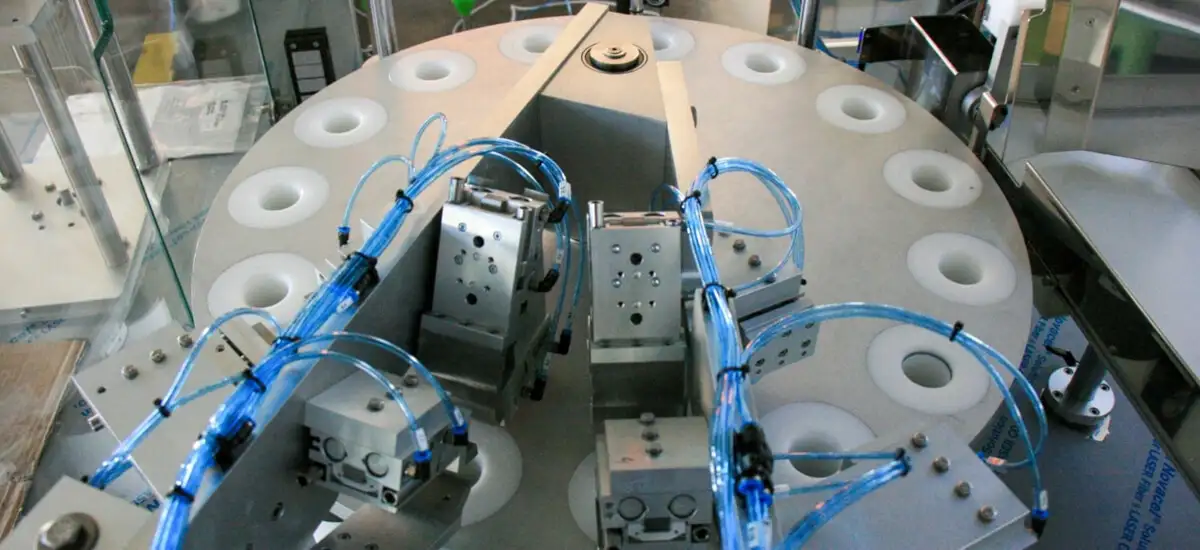

• датчики давления и температуры (например, Festo SPAN, SFAM),
• тепловизионные камеры для обнаружения изменений температуры,

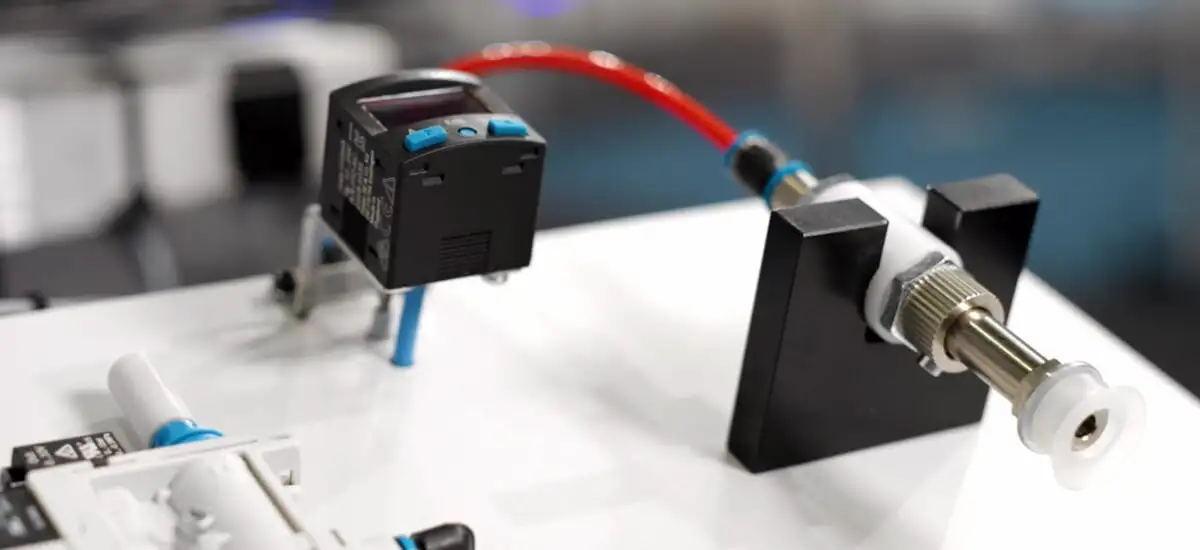

• преобразователи ультразвука для обнаружения кавитации.

Как проецировать пневматические установки, устойчивые к кавитации?

В практике инженерии эффективная защита от кавитации требует интеграции знаний по термодинамике, механике жидкостей и конструкции исполнительных элементов. Вот основные принципы проектирования:

1. Избегайте резких сужений и расширений

• Проецируйте установки с плавными переходами давления.
• Избегайте резких дросселирования с помощью клапанов, слишком малых для потока.
• В многоступенчатых системах используйте последовательные дроссельные клапаны или пропорциональные клапаны для постепенного снижения давления.

2. Используйте глушители и компенсаторы ударов

• В местах быстрого расширения (например, эжекторы, клапаны для выпуска воздуха) устанавливайте глушители потока (например, серии Festo U-… или Aignep).

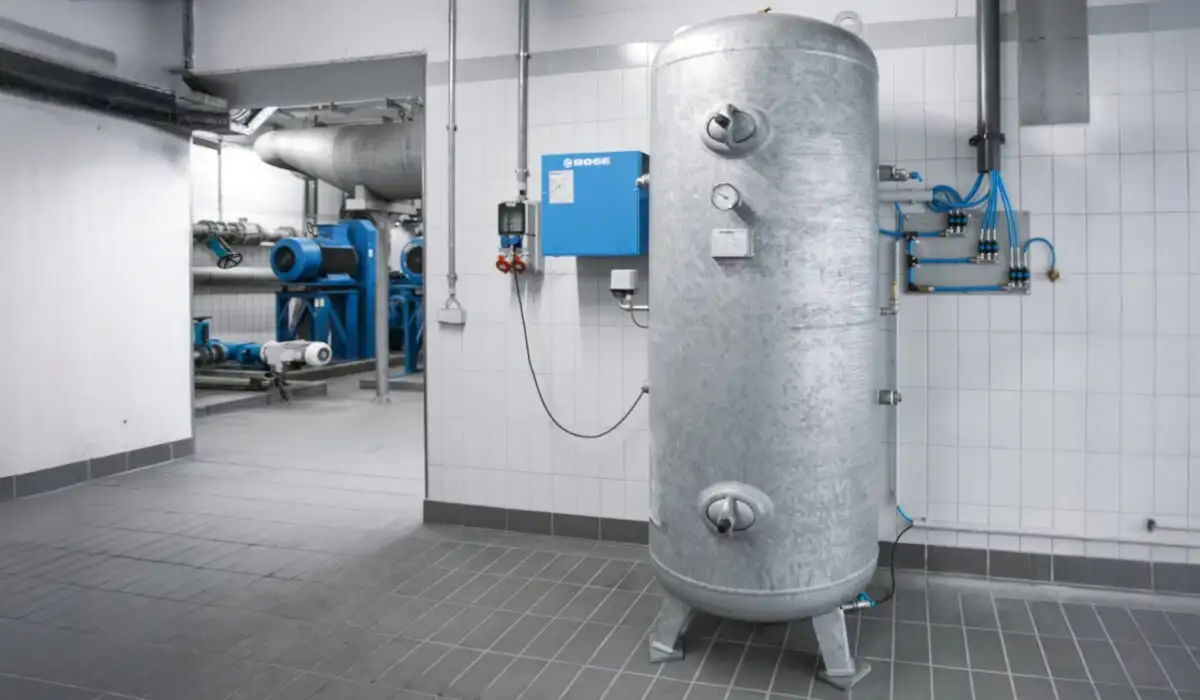

• Компенсаторы в виде буферных резервуаров (например, мини-резервуары давления) стабилизируют поток и смягчают скачки давления.

3. Выбирайте компоненты с запасом прочности

• Элементы, такие как соединители, клапаны, быстроразъемные соединители и силовые приводы должны иметь сертифицированную стойкость к влаге, коррозии и изменяющимся температурным условиям.
• Избегайте компонентов из дешевого ABS-пластика или ПВХ в промышленных установках – предпочитайте никелированную латунь, нержавеющую сталь AISI 316L/304.

Пример из практики: упаковочная линия в холодильной камере – проблема с шумом и повреждениями приводов

Отрасль: переработка птицы

Установка: упаковочная линия с 8 цилиндрами и 2 вакуумными эжекторами

Проблема:

• Нерегулярная работа цилиндров, громкий «стук» при каждом цикле,
• Сокращение срока службы уплотнений поршня – замена каждые 2–3 месяца,
• Видимые микроследы коррозии внутри соединителей и трубопроводов.

Диагноз:

• Система питалась воздухом из неэффективного осушителя (точка росы +10 °C),
• Воздух был насыщен влагой, а при расширении в эжекторах и клапанах возникали условия кавитации,
• Воздух резко охлаждался, что приводило к конденсации и образованию микроимплозий.

Решение:

• Использование адсорбционного осушителя Beko DRYPOINT AC (точка росы –40°C),

• Модернизация дроссельных клапанов на пропорциональные модели Festo VPPM с функцией регулировки потока,

• Замена трубопроводов из PE на полиуретановые высокого давления,

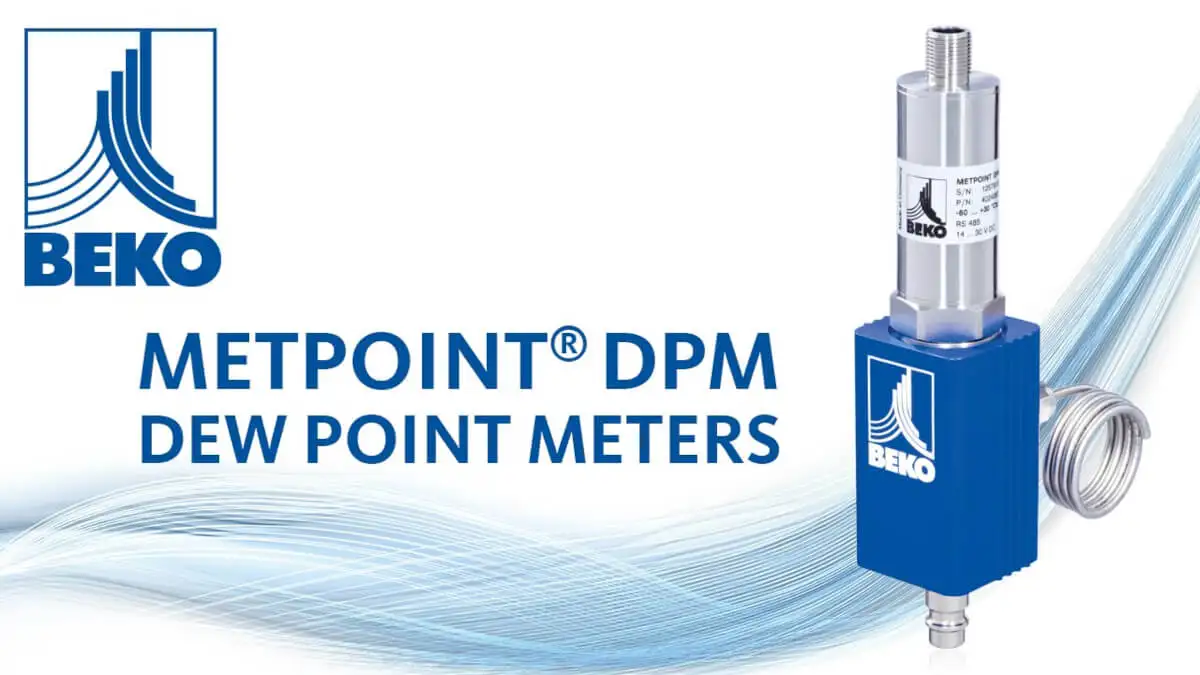

• Внедрение мониторинга температуры и влажности в режиме реального времени с помощью датчика METPOINT DPM.

Эффект:

• Снижение уровня шума на 40 дБ(А),
• Отсутствие поломок приводов в течение 12 месяцев,
• 20% повышение производительности всей линии за счет устранения микроперебоев.
