Ефект кавітації – процес, явище в промисловості

Кавітація — це явище, добре відоме в гідравліці та рідинних потоках, проте все частіше про нього говорять також у контексті пневматичних систем та стисненого повітря. Хоча середовищем в пневматиці є газ, у багатьох умовах — особливо за наявності вологи, конденсату або технологічних рідин — можуть виникнути кавітаційні умови, що призводять до шуму, вібрацій, ерозії та пошкодження елементів установки.

У цій статті ми обговоримо:

• суть кавітації та умови її виникнення,
• вплив на пневматичні системи та компоненти автоматики,
• галузі, особливо схильні до ризику,
• конструктивні та експлуатаційні рішення, що запобігають ефектам кавітації.

Що таке кавітація?

Кавітація — це явище утворення та різкого руйнування бульбашок пари або газу в рідині (або у вологому газовому середовищі) внаслідок місцевого зниження тиску нижче тиску випаровування.

Під час цього процесу:

1. Тиск локально падає нижче тиску насичення – утворюються кавітаційні бульбашки.
2. Бульбашки переміщуються в область більш високого тиску.
3. Вони різко руйнуються (імплозія) – генеруючи мікровибухи, хвилі тиску, механічні удари.

Кавітація в пневматиці – чи це можливо?

Хоча класична кавітація стосується рідин, в пневматичних системах також можуть виникнути умови, сприятливі для утворення кавітації:

• наявність вологи, конденсату або зволоженого стисненого повітря,
• розширення стисненого повітря з високого тиску до низького (наприклад, через дросельні клапани, ежектори),
• висока швидкість потоку в клапанах, дроселях або форсунках
• різкі зміни напрямку потоку,
• установки, де стиснене повітря контактує з рідинами (наприклад, технологічною водою).
• Отже: так, кавітація може виникнути в пневматиці, якщо є волога або водяна пара і відповідні умови тиску та потоку.

Формули та теорія – як передбачити кавітацію?

Ключовий параметр: кавітаційний номер (σ)

Формула для класичного потоку:

Де:

• p1 – тиск перед дроселем / клапаном [Па],
• pv – тиск випаровування рідини (точка роси або кипіння),
• ρ – щільність середовища (для повітря приблизно 1,2 кг/м³),
• v – швидкість потоку [м/с]

Якщо σ>1 → високий ризик кавітації

Наслідки кавітації в пневматичних системах

1. Шум і вібрації

Імплозії бульбашок викликають інтенсивний шум високої частоти, який особливо чутний біля клапанів і форсунок – його можна сплутати з «стрілянням» клапана.

2. Механічні пошкодження

• Ерозія гнізд клапанів, швидкороз'ємних з'єднань, дросельних клапанів,
• вимивання металу з корпусу елементів (мікротріщини),
• зношування ущільнень і гнізд в силових приводах і розподільних клапанах.

3. Погіршення параметрів середовища

• збільшення відносної вологості,
• наявність мікрокрапель конденсату в лініях,
• ризик корозії установки та компонентів.

Промисловість	Додаток	Ризик кавітації
Їжа	миття, дозування рідини	високий – контакт з парою та водою
Фармацевтична	стиснене повітря в чистих приміщеннях	середній - потрібен контроль точки роси
Автомобільна промисловість	пневматичні захвати, швидкодіючі клапани	цикли високої – високої частоти
Деревина	фарбопульти, інструменти	високий – робота у вологому середовищі
Охолодження / вентиляція/кондиціонування повітря	3/2 клапани та приводи для вологого повітря	середній – особливо в холодному кліматі

Інженерні рішення – як уникнути кавітації?

1. Осушення повітря

Застосуйте:

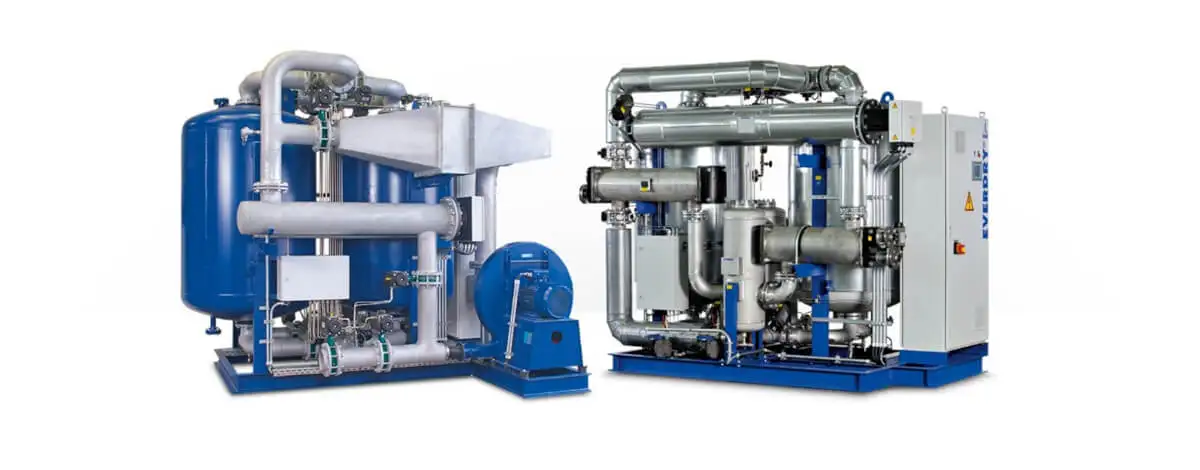

• рефрижераторні осушувачі (для більшості застосувань),
• адсорбційні осушувачі – там, де необхідна точка роси нижче –20°C.

Рекомендовані продукти:

• Beko Technologies DRYPOINT RA / AC,
• Festo MS9-LDM1 / MS6-E2M – агрегати підготовки повітря.

2. Поступове зниження тиску

• уникайте різкого дроселювання повітря,
• використовуйте регулювальні клапани з плавною характеристикою (наприклад, пропорційні).

Рекомендовані продукти:

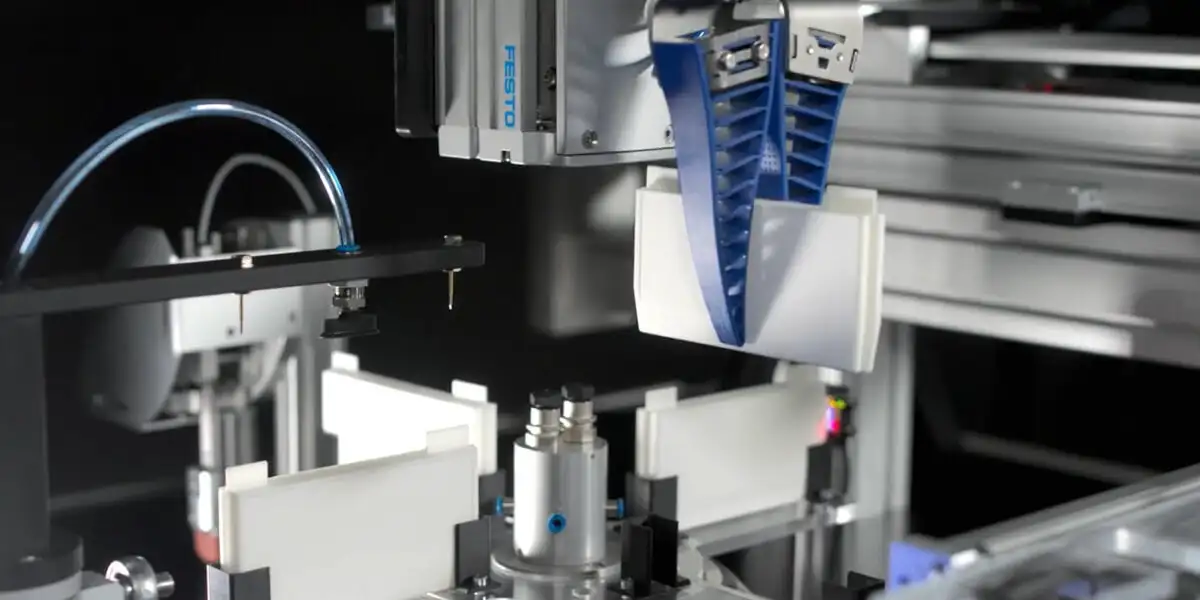

• Пропорційні клапани Festo VPPM, VPPE,
• Регулювальні клапани Aignep з прецизійним дроселюючим штифтом.

3. Використання клапанів і компонентів, стійких до ерозії.

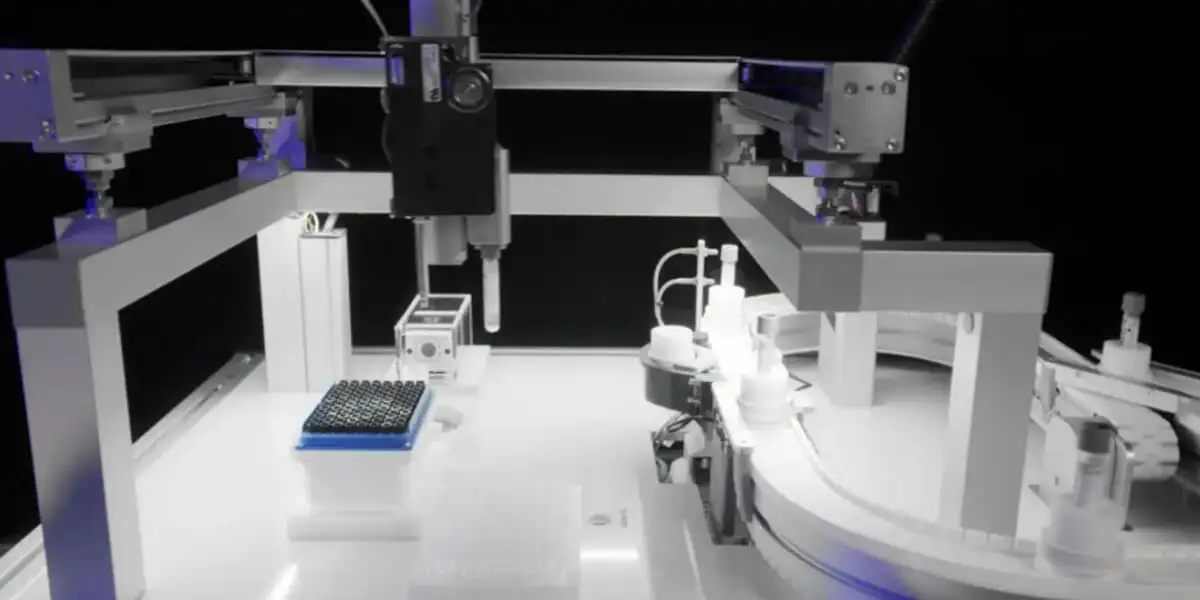

• Вибирайте клапани з серцевиною і гніздом з нержавіючої сталі (AISI 316L, 304).
• Використовуйте ущільнення з PTFE, FKM, EPDM – стійкі до імплозії бульбашок.

Належна практика:

• контроль напрямку потоку,
• використання клапанів з позначеною функцією LBP (leak-before-press),
• проектування звужень з обмеженим градієнтом тиску.

Діагностика – як розпізнати кавітацію?

• нерегулярна робота клапана (нестабільний час відгуку),
• гучні клацання або шум під час розширення,
• знижена сила приводу без витоку,
• наявність мікрокрапель конденсату поблизу клапана або зволоженого з'єднання,
• мікротріщини в трубопроводах PE/PA або з'єднувальних елементах (особливо на кінцях установки).

Можна використовувати:

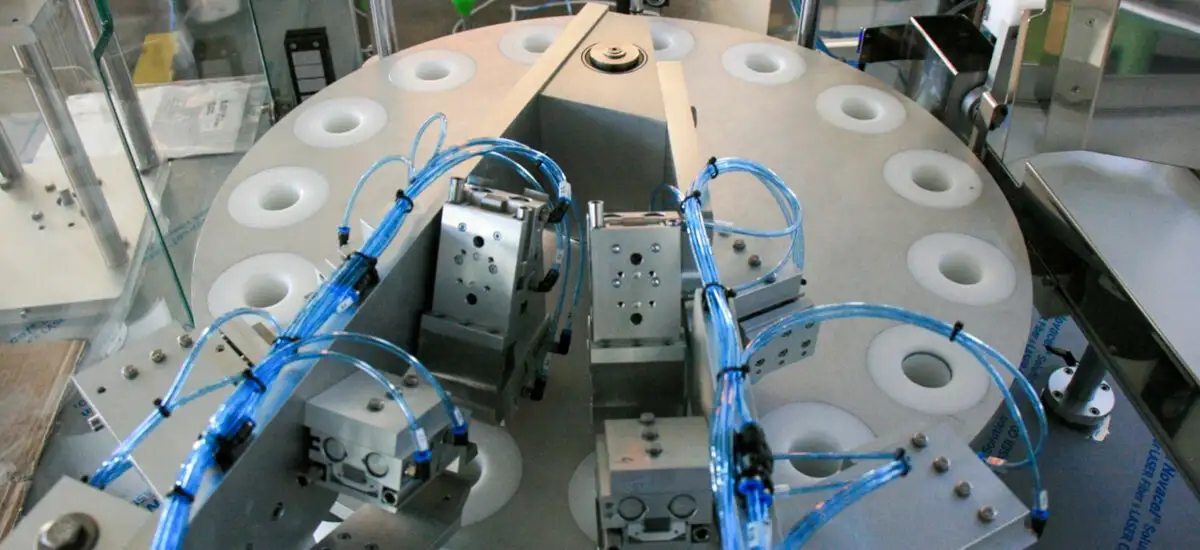

• датчики тиску і температури (наприклад, Festo SPAN, SFAM),
• тепловізійні камери для виявлення змін температури,

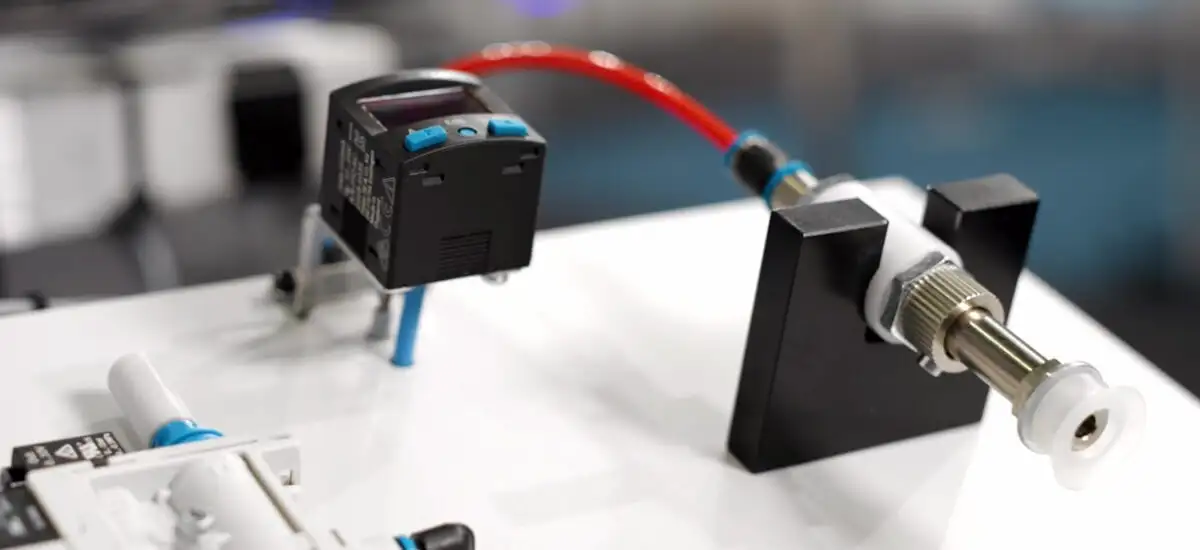

• перетворювачі ультразвуку для виявлення кавітації.

Як проектувати пневматичні установки, стійкі до кавітації?

У практиці інженерії ефективний захист від кавітації вимагає інтеграції знань з термодинаміки, механіки рідин та конструкції виконавчих елементів. Ось основні принципи проектування:

1. Уникайте різких звужень і розширень

• Проектуйте установки з плавними переходами тиску.
• Уникайте різких дроселювань за допомогою клапанів, занадто малих для потоку.
• У багатоступеневих системах використовуйте дросельні послідовні клапани або пропорційні клапани для поступового зниження тиску.

2. Використовуйте глушники та компенсатори ударів

• У місцях швидкого розширення (наприклад, ежектори, клапани для випуску повітря) встановлюйте глушники потоку (наприклад, серії Festo U-… або Aignep).

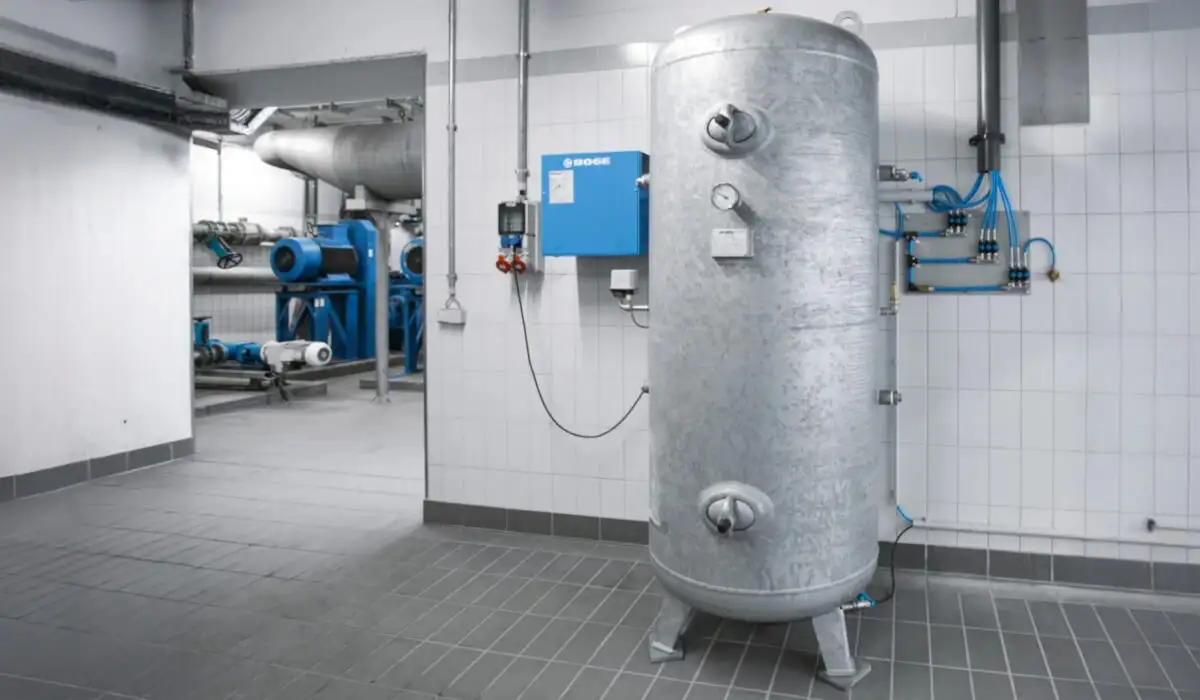

• Компенсатори у вигляді буферних резервуарів (наприклад, міні-резервуари тиску) стабілізують потік і пом'якшують стрибки тиску.

3. Вибирайте компоненти з запасом міцності

• Елементи, такі як з'єднувачі, клапани, швидкороз'ємні з'єднувачі та силові приводи, повинні мати сертифіковану стійкість до вологи, корозії та змінних температурних умов.
• Уникайте компонентів з дешевого ABS-пластику або ПВХ в промислових установках – віддавайте перевагу нікельованій латуні, нержавіючій сталі AISI 316L/304.

Приклад з практики: пакувальна лінія в холодильній камері – проблема з шумом і пошкодженнями приводів

Галузь: переробка птиці

Установка: пакувальна лінія з 8 циліндрами та 2 вакуумними ежекторами

Проблема:

• Нерегулярна робота циліндрів, гучний «стук» при кожному циклі,
• Скорочення терміну служби ущільнень поршня – заміна кожні 2–3 місяці,
• Видимі мікросліди корозії всередині з'єднувачів і трубопроводів.

Діагноз:

• Система живилася повітрям з неефективного осушувача (точка роси +10 °C),
• Повітря було насичене вологою, а під час розширення в ежекторах і клапанах виникали умови кавітації,
• Повітря різко охолоджувалося, що призводило до конденсації та утворення мікроімплозій.

Рішення:

• Застосування адсорбційного осушувача Beko DRYPOINT AC (точка роси –40°C),

• Модернізація дросельних клапанів на пропорційні моделі Festo VPPM з функцією регулювання потоку,

• Заміна трубопроводів з PE на поліуретанові високого тиску,

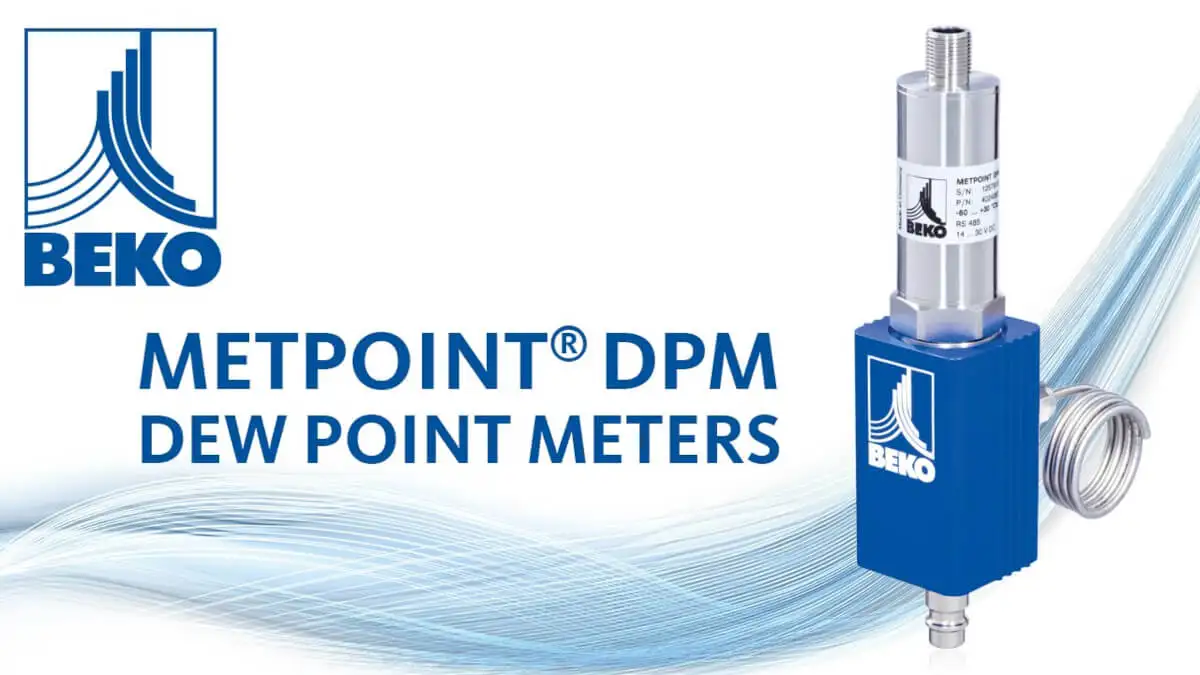

• Впровадження моніторингу температури та вологості в режимі реального часу за допомогою датчика METPOINT DPM.

Ефект:

• Зниження рівня шуму на 40 дБ(А),
• Відсутність поломок приводів протягом 12 місяців,
• 20% підвищення продуктивності всієї лінії за рахунок усунення мікроперебоїв.
