Монтаж, конструкция и применение штекерных соединителей

Какие штекерные разъемы выбрать?

Какие выбрать штекерные разъемы ?

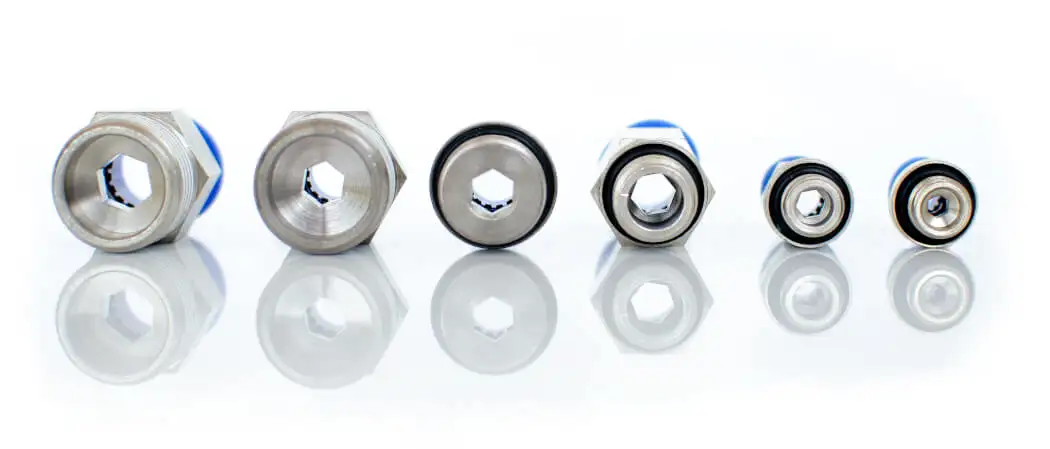

Штекерные соединители ассоциируются как основополагающий элемент конструкции пневматических систем. Благодаря простоте и быстроте обслуживания эта система также используется во многих других приложениях с использованием различных сред. Бесспорным преимуществом этого решения является низкая стоимость эксплуатации и большие возможности создания даже самых сложных систем. Пластиковые штекерные соединители серии BLUELINE

Штекерные разъемы доступны во многих размерах, конфигурациях и вариантах материалов. Больше на Фитинги

Как монтировать штекерные разъемы?

Способ монтажа штекерных разъемов очень прост и интуитивен. Однако следует обратить внимание на несколько важных деталей, чтобы не допустить самопроизвольного отсоединения кабеля от соединителя. Во-первых, мы должны использовать кабели, утвержденные производителем соединителей. Такую информацию можно найти в каталоге. Для штекерных соединителей используются калиброванные шланги, то есть имеющие точно определенный диаметр. Благодаря этому система герметична и гарантирует эффективную работу. Отсутствие калибровки создает очень большую вероятность дальнейших неисправностей. Калиброванные шланги Трубки пневматические доступны в нескольких вариантах материалов. Чаще используется полиуретановый шланг, главным образом из-за его гибкости и отсутствия эффекта памяти (шланг не оставляет следов изгиба после изгиба). Чуть менее популярны шланги из полиамида и полиэтилена. Калиброванные шланги доступны во многих цветах, что еще больше повышает привлекательность системы и разнообразие ее применения.

Особо стоит обратить внимание на:

• ровная обрезка трубы, здесь на помощь придут кусачки для труб.
• вставка шланга к концу соединителя, чтобы обеспечить надлежащую герметичность и прочность соединения
• правильное уплотнение резьбы соединения – здесь, в свою очередь, пригодится тефлоновая лента или шайбы
• в случае многих соединений, где использование плоского ключа затруднено, следует использовать шестигранный ключ, поскольку прямые соединения приспособлены для этого.

• В ситуациях, требующих применения, где возникают вибрации или существует возможность самопроизвольного вырывания кабеля, мы рекомендуем использовать защитный зажим.

Как видите, монтаж очень быстрый и простой. Он не требует использования специальных инструментов, а разъемы можно удобно хранить, в частности, в специально подготовленных для этого контейнерах Pneumatbox.

Применение штекерных соединителей:

Как я уже упоминал ранее, основным применением штекерных соединителей является строительство пневматических систем. Соединители также пригодны для вакуума, благодаря чему используются, среди прочего, для подключения вакуумных насосов. Ниже приведены несколько менее очевидных примеров применения, где штекерные соединители очень хорошо выполняют свою функцию:

• Смазка (см. соединение для этого процесса на Соединение для оборудования централизованной смазки. Благодаря использованию метрических резьб и соответствующей конструкции соединение можно успешно применять в системах центральной смазки. Наибольшим преимуществом этой системы, несомненно, является короткое время монтажа. Это очень хорошая альтернатива винтовым соединениям;
• Охлаждение (соединители этого типа можно найти на Соединения для криогенного оборудования. Штекерные соединители также можно использовать в системах, требующих охлаждения жидкостью. Следует обратить внимание на то, являются ли материалы, из которых изготовлены соединители, устойчивы к протеканию охлаждающей жидкости и рабочей температуры. подтвердит возможность использования и подберет наиболее оптимальный продукт. Соединители для систем охлаждения значительно эффективнее, чем обычные штекерные соединители.

• Пищевые продукты, вода (здесь мы рекомендуем Соединения из нержавеющей стали или Латунные соединения серии NSF70000). Еще одной интересной областью применения штекерных соединений является пищевая промышленность. Штекерные соединения можно использовать, в частности, для подачи воды в кофеварки. Продукты имеют соответствующие сертификаты, подтверждающие возможность использования их с питьевой водой и пищевыми продуктами.
• Соединение подвижных элементов (см. Соединение цанговое с подшипником). Некоторые версии штекерных соединений отлично подходят для подачи воздуха к движущимся элементам. Благодаря соответствующей конструкции и использованию подшипника они могут вращаться даже до нескольких сот раз в минуту. Это экономичное и компактное решение, значительно облегчающее эксплуатацию конечного устройства.

Вывод и места применения фитингов

Подводя итог, можно сказать, что штекерные соединения являются очень интересной и универсальной системой соединений, которая находит свое применение во многих отраслях промышленности, в частности:

• автомобильный
• робототехнике
• фармацевтике
• возобновляемой энергетике
• лазерной промышленности
• упаковочной технике
• пищевой промышленности
• сварочной промышленности
• лакокрасочной промышленности
• машиностроении и производственной инженерии

Следует помнить, что ассортимент штекерных разъемов постоянно расширяется новыми решениями. Следите за новинками, благодаря чему мы будем уверены, что используемые нами продукты идеально подходят для выбранного применения.
