Монтаж, конструкція та застосування штекерних з'єднувачів

Які штекерні з'єднувачі вибрати?

Які штекерні з'єднувачі вибрати?

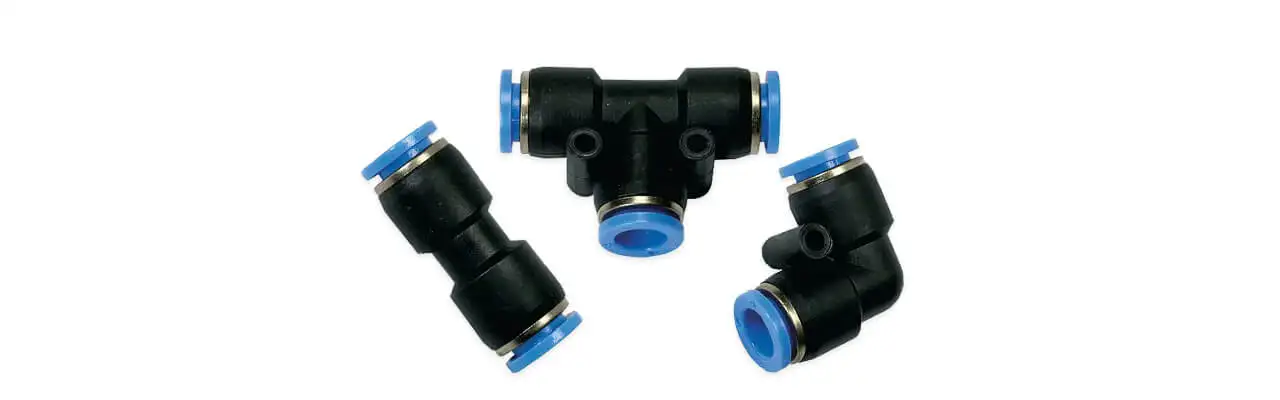

Штекерні з'єднувачі асоціюються як основний елемент конструкції пневматичних систем. Завдяки простоті та швидкості обслуговування ця система також використовується в багатьох інших застосуваннях з використанням різних середовищ. Безперечною перевагою цього рішення є низька вартість експлуатації та великі можливості створення навіть найскладніших систем Пластикові штекерні з'єднувачі серії BLUELINE

Штекерні з'єднувачі доступні в багатьох розмірах, конфігураціях та варіантах матеріалів. Більше на Фітинги

Як монтувати штекерні з'єднувачі?

Спосіб монтажу штекерних з'єднувачів дуже простий та інтуїтивний. Однак слід звернути увагу на кілька важливих деталей, щоб не допустити самовільного від'єднання кабелю від з'єднувача. По-перше, ми повинні використовувати кабелі, які затверджені виробником з'єднувачів. Таку інформацію можна знайти в каталозі. Для штекерних з'єднувачів використовуються калібровані шланги, тобто такі, що мають точно визначений діаметр. Завдяки цьому система є герметичною і гарантує ефективну роботу. Відсутність калібрування створює дуже велику ймовірність подальших несправностей. Калібровані шланги Трубки пневматичні доступні в декількох варіантах матеріалів. Найчастіше використовується поліуретановий шланг, головним чином через його гнучкість і відсутність ефекту пам'яті (шланг не залишає слідів згину після згинання). Трохи менш популярними є шланги з поліаміду та поліетилену. Калібровані шланги доступні в багатьох кольорах, що ще більше підвищує привабливість системи та різноманітність її застосування.

Особливо варто звернути увагу на:

• рівне обрізання труби, тут на допомогу прийдуть кусачки для труб.
• вставлення шланга до кінця з'єднувача, щоб забезпечити належну герметичність і міцність з'єднання
• правильне ущільнення різьби з'єднання - тут, в свою чергу, стане в нагоді тефлонова стрічка або шайби

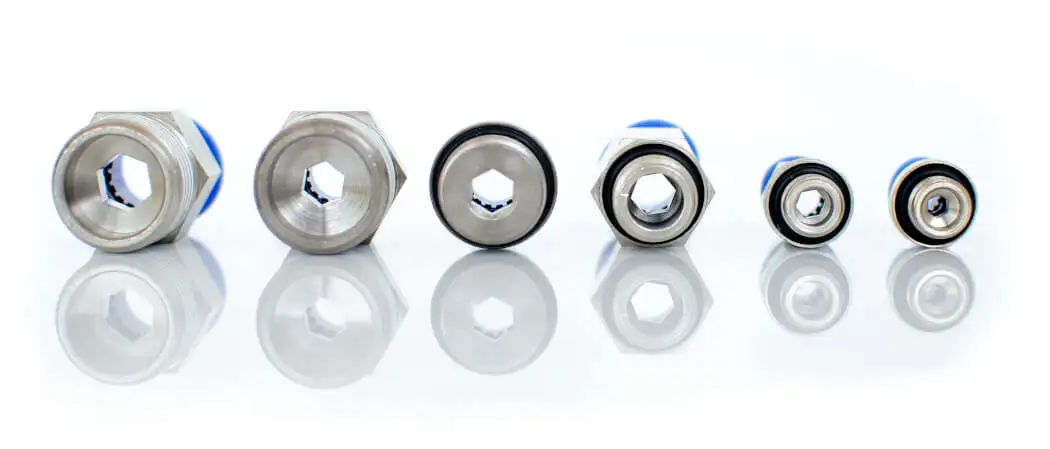

• у разі багатьох з'єднань, де використання плоского ключа ускладнене, варто використовувати шестигранний ключ, оскільки прямі з'єднання пристосовані для цього

• У ситуаціях, що вимагають застосування, де виникають вібрації або існує можливість самовільного виривання кабелю, ми рекомендуємо використовувати захисний затискач.

Як бачите, монтаж є дуже швидким і простим. Він не вимагає використання спеціальних інструментів, а з'єднувачі можна зручно зберігати, зокрема, у спеціально підготовлених для цього контейнерах Pneumatbox.

Застосування штекерних з'єднувачів:

Як я вже згадував раніше, основним застосуванням штекерних з'єднувачів є будівництво пневматичних систем. З'єднувачі також придатні для вакууму, завдяки чому вони використовуються, серед іншого, для підключення вакуумних насосів. Нижче наведено кілька менш очевидних прикладів застосування, де штекерні з'єднувачі дуже добре виконують свою функцію:

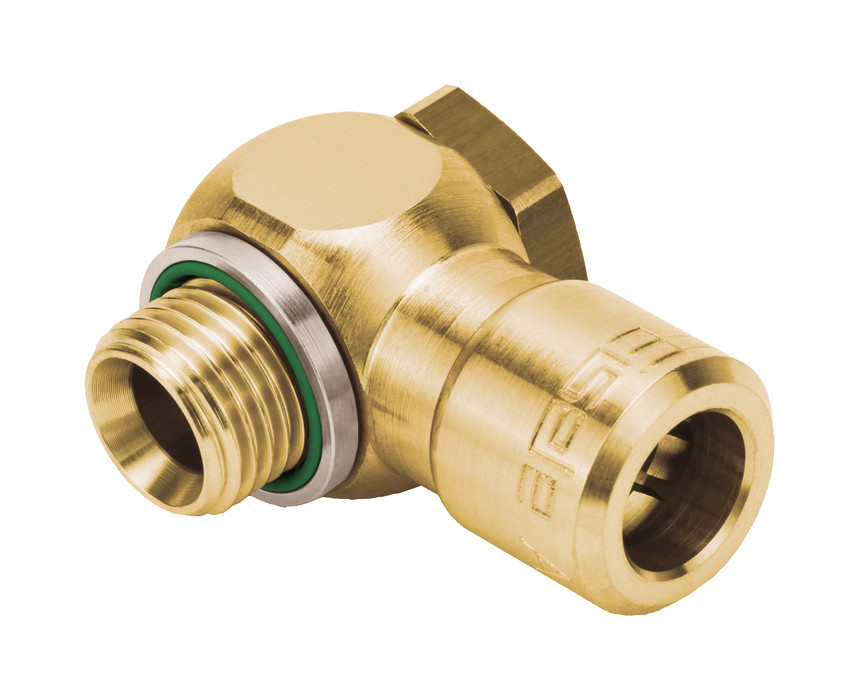

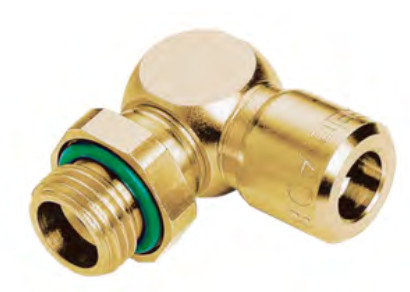

• Змащування (див. з'єднання для цього процесу на З'єднання для обладнання централізованого змащування. Завдяки використанню метричних різьблень та відповідній конструкції з'єднання можна успішно застосовувати в системах центрального змащування. Найбільшою перевагою цієї системи, безсумнівно, є короткий час монтажу. Це дуже хороша альтернатива гвинтовим з'єднанням з затискним кільцем, монтаж яких займає набагато більше часу;

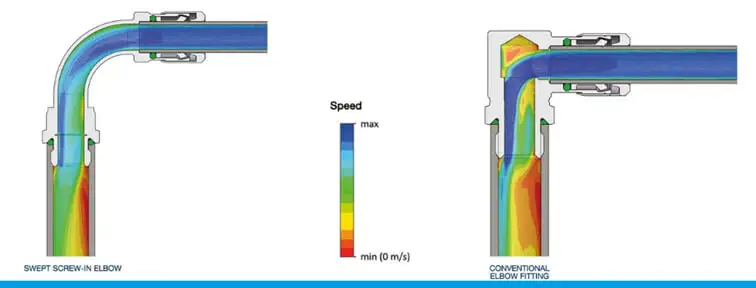

• Охолодження (з'єднувачі цього типу можна знайти на З'єднання для кріогенного обладнання. Штекерні з'єднувачі також можна використовувати в системах, що вимагають охолодження рідиною. Варто звернути увагу на те, чи матеріали, з яких виготовлені з'єднувачі, є стійкими до протікання охолоджуючої рідини та робочої температури системи. Для цього рекомендуємо звернутися до фахівця, який підтвердить можливість використання та підбере найбільш оптимальний продукт. З'єднувачі для систем охолодження є значно ефективнішими, ніж звичайні штекерні з'єднувачі. Номінальний діаметр з'єднувача більший, а відповідна форма сприяє вільному потоку середовища. Завдяки оптимальній конструкції з'єднувачі легко чистяться, що значно подовжує термін їх експлуатації.

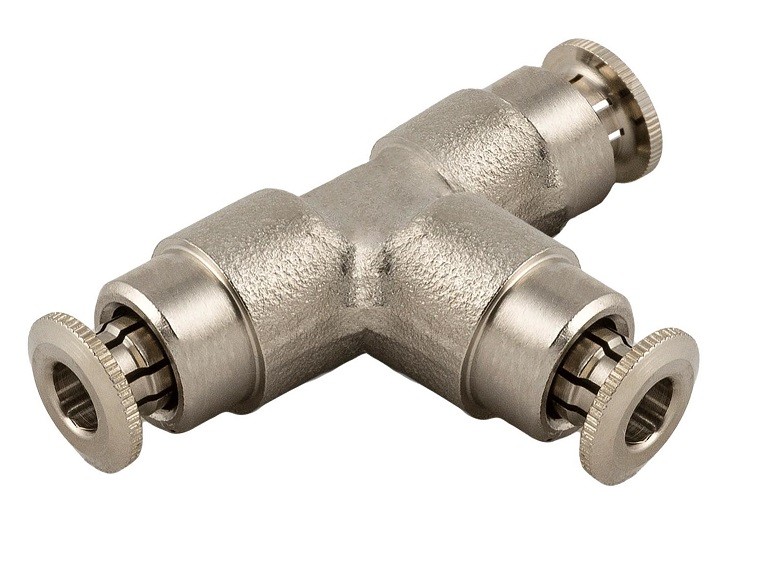

• Харчові продукти, вода (тут ми рекомендуємо З’єднання з нержавіючої сталі або Латунні з’єднання серії NSF70000). Ще однією цікавою сферою застосування штекерних з'єднань є харчова промисловість. Штекерні з'єднання можна використовувати, зокрема, для подачі води до кавоварок. Продукти мають відповідні сертифікати, що підтверджують можливість їх використання з питною водою та харчовими продуктами.

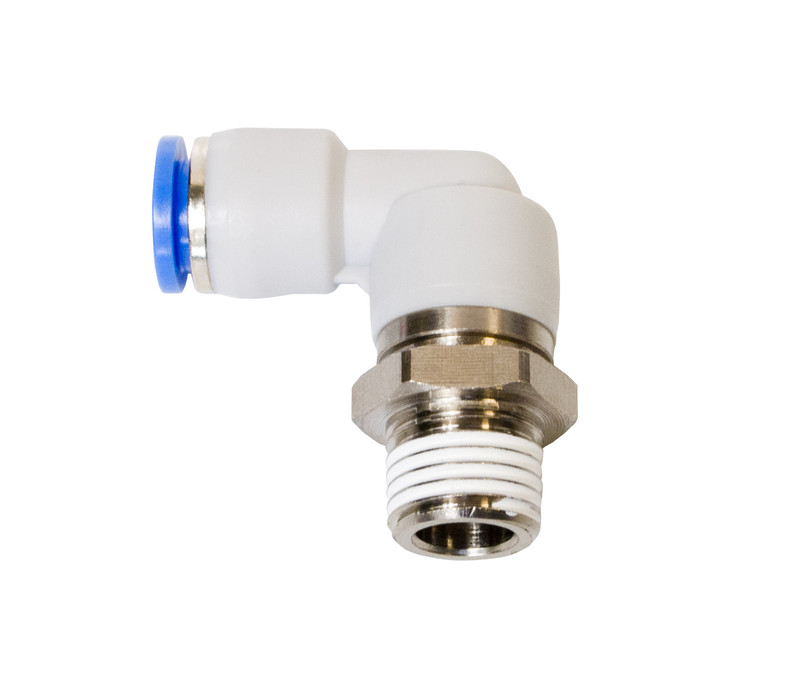

• З'єднання рухомих елементів (дивіться З'єднання цангове з підшипником). Деякі версії штекерних з'єднань чудово підходять для подачі повітря до рухомих елементів. Завдяки відповідній конструкції та використанню підшипника вони можуть обертатися навіть до декількох сотень разів на хвилину. Це економічне та компактне рішення, яке значно полегшує експлуатацію кінцевого пристрою.

Висновок та місця застосування фітингів

Підсумовуючи, можна сказати, що штекерні з'єднання є дуже цікавою та універсальною системою з'єднань, яка знаходить своє застосування в багатьох галузях промисловості, зокрема:

• автомобільній
• робототехніці
• фармацевтиці
• відновлюваній енергетиці
• лазерній промисловості
• пакувальній техніці
• харчовій промисловості
• зварювальній промисловості
• лакофарбовій промисловості
• машинобудуванні та виробничій інженерії

Варто пам'ятати, що асортимент штекерних з'єднувачів постійно розширюється новими рішеннями. Слід стежити за новинками, завдяки чому ми будемо впевнені, що використовувані нами продукти ідеально підходять для обраного застосування.
