Схемы, последовательные системы в пневматике

Последовательное управление в пневматике: логические клапаны, клапанные острова и CAM-панели

В современных производственных линиях и системах автоматизации пневматическое последовательное управление играет ключевую роль в движении приводов, компонентов и транспортных систем. Благодаря ему реализуются сложные процессы сборки, упаковки или сортировки, требующие точного управления исполнительными элементами. В статье представлены принципы действия и основные компоненты, используемые в последовательной пневматике, такие как логические клапаны, клапанные острова и CAM-панели. Мы также обсуждаем примеры решений, предлагаемых компаниями VESTA, Festo и AZ Pneumatica, поставляющими широкий спектр оборудования для промышленного применения.

Что такое последовательное управление в пневматике?

В последовательной пневматике задача состоит в выполнении конкретных операций (например, выдвижение или возврат цилиндра, открытие или закрытие клапана) в соответствующей последовательности, зависящей от сигналов обратной связи (положение, давление, время). Благодаря этому можно, например, управлять рабочим циклом машины шаг за шагом, запуская последовательные этапы, пока процесс не будет завершен.

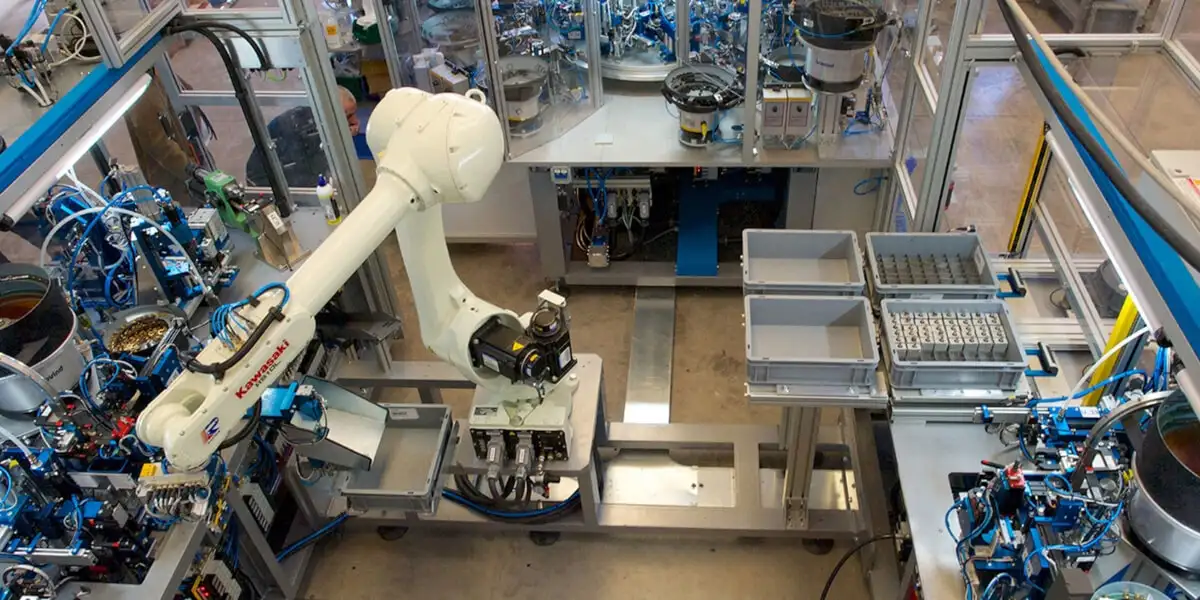

Принцип действия

Последовательное управление – это логическая головоломка, в которой каждый этап ждет выполнения критерия предыдущего (например, датчик, подтверждающий положение привода). После обнаружения этого положения следующий клапан переключается, что активирует следующее движение. На практике часто используются логические клапаны (AND, OR, NOT), последовательные таблицы (CAM) или программируемые контроллеры.

Логические клапаны в пневматике

A) Классические решения

Логические клапаны (пневматические) можно распознать по тому, что они управляются механически или пневматически, представляя функции AND (необходимость давления на двух входах для получения выходного сигнала), OR (выходной сигнал генерируется, когда один из входов активен), или NOT (инверсия сигнала). В последовательных установках они позволяют строить логические схемы на воздухе, без необходимости электропитания.

Б) Примеры свойств

• Небольшие размеры – такие клапаны обычно компактны, что облегчает интеграцию,
• Отсутствие необходимости электрического управления – идеально подходит для зон, где существует опасность взрыва, или там, где достаточно простой пневматики,
• Устойчивость к воздействию окружающей среды – элементы из латуни, нержавеющей стали или полимеров с высокой прочностью.

C) Предложение VESTA, AZ Pneumatica и Festo в логических клапанах

Компания VESTA и AZ Pneumatica предлагают пневматические логические элементы с различными функциями (AND, OR, NAND, NOR), пропускной способностью и диапазонами давления. Они характеризуются точным уплотнением, обеспечивающим минимальные потери воздуха и стабильную работу в последовательных системах.

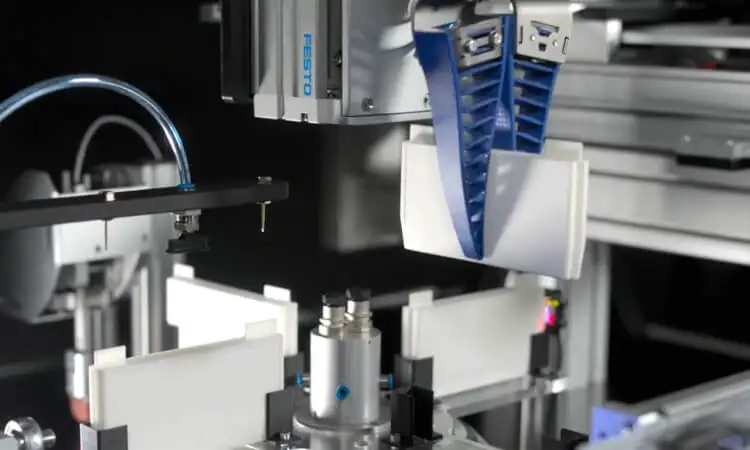

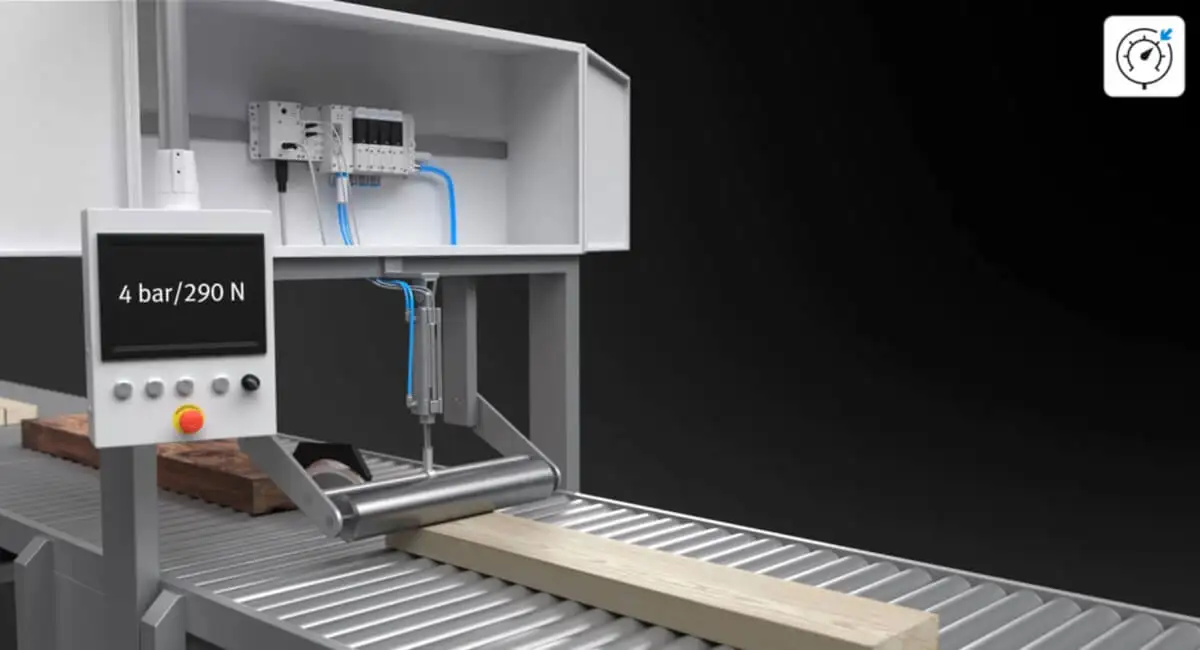

Festo также имеет в каталоге серию логических клапанов, приспособленных для работы в типовых диапазонах давления (например, 2-10 бар) и в различных промышленных средах. Решения этой компании характеризуются компактными размерами и высокой повторяемостью управления, что является ключевым в последовательной работе приводов.

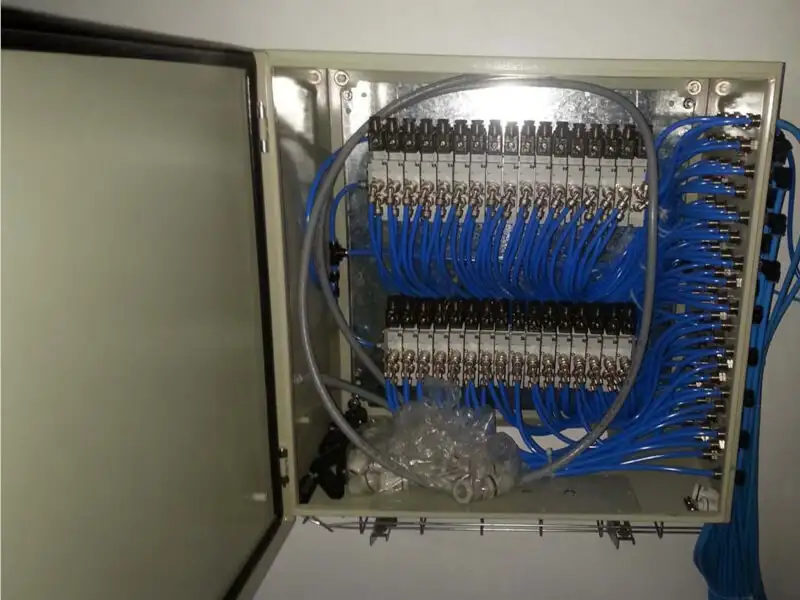

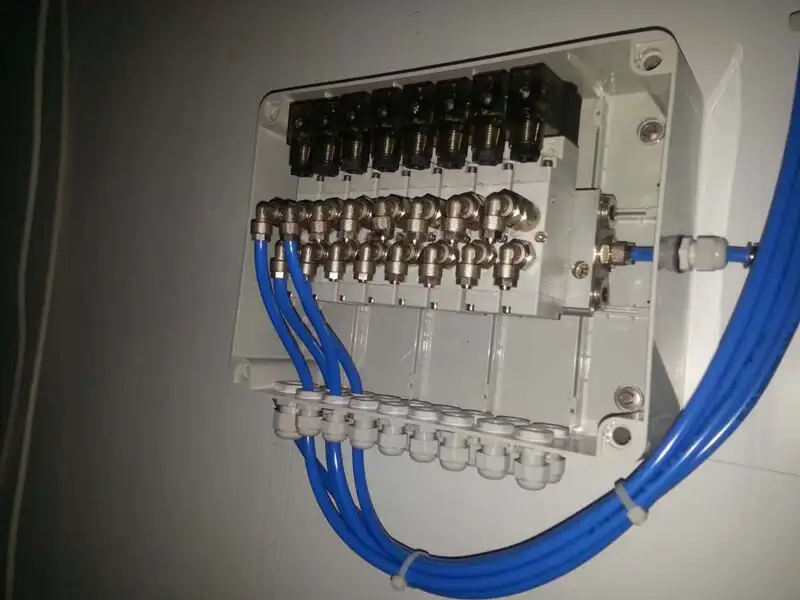

Клапанные острова – централизованное управление

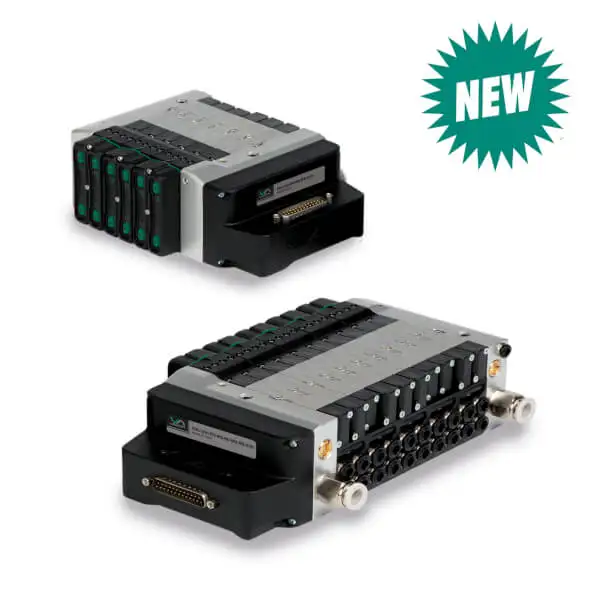

A) Что такое клапанные острова?

Клапанные острова – это модульные блоки распределительных клапанов (например, 5/2, 5/3, 3/2), размещаемые вместе в одном блоке и питающиеся от совместного подключения воздуха и управляющих сигналов. Благодаря этому можно управлять несколькими пневматическими линиями из одного централизованного пункта. Каждый пневматический клапан в острове активируется индивидуально (пневматично, хотя можно электрически), что позволяет осуществлять расширенное последовательное управление в сложных системах.

Б) Преимущества клапанных островов

• Уменьшение количества кабелей – меньше проводов и соединений, поскольку большинство сигналов соединяются в одном месте,
• Простая диагностика – доступ ко всем распределителям в одном модуле, упрощающем обслуживание и обзоры,
• Модульная конструкция – простое монтаж дополнительных клапанных секций, когда установка расширяется.

C) Роль в последовательном управлении

Посредством клапанного острова можно легко настроить этапы последовательности (например, последовательные клапанные гнезда отвечают за отдельные фазы движения цилиндров). Кроме того, интегрируя их с логическими клапанами можно получить более совершенные системы пневматического управления, в том числе с сигналами подтверждения положения цилиндров.

CAM-таблицы – механическое генерирование последовательностей

A) Как работают CAM-таблицы?

Таблица CAM (также известная как кулачковая пластина) – это механическое решение, в котором набор кулачков (пазов) взаимодействует с роликами клапанов, активируя их в подходящий момент вращения или перемещения. Каждый "сегмент" CAM отвечает за переключение определенного пневматического клапана, реализующего последовательные фазы движения в цикле машины.

Б) Явления и применение

• Точная последовательность – за один цикл вращения вала (например, 360°) CAM-пластина может запускать многие этапы.
• Долговечность – отсутствие электроники, что делает это решение устойчивым к промышленным условиям (пыль, вибрации, высокой температуры).
• Применение – упаковочные линии, монтажные машины, процессы с повторяющейся схемой.

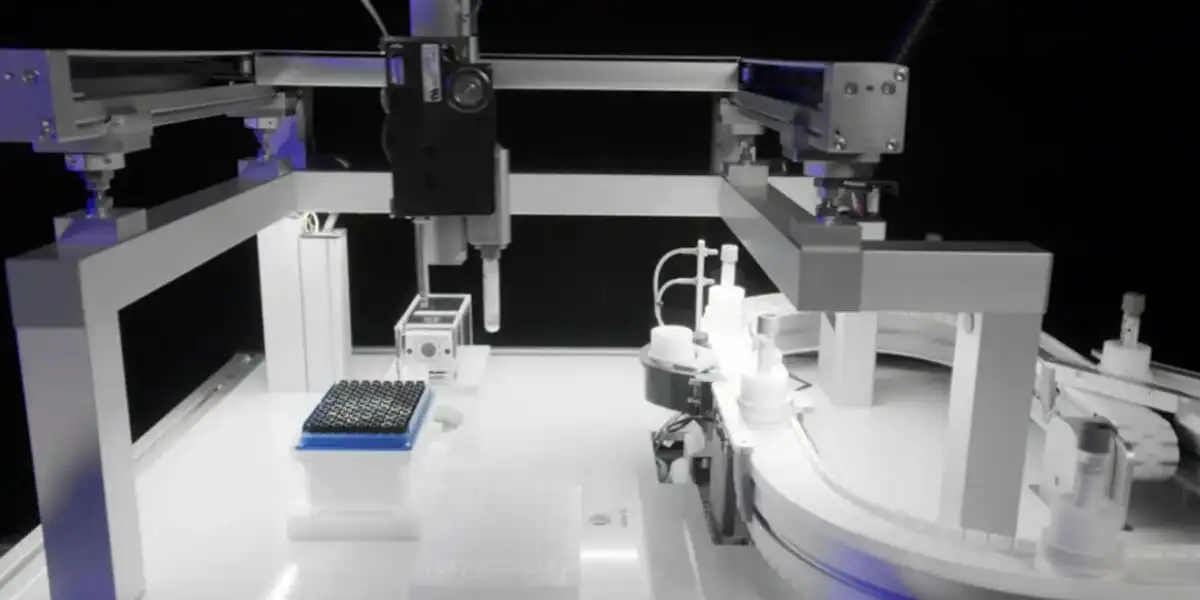

C) Интеграция с клапанными островами

Механически управляемые клапаны с роликовыми рычагами (как упомянутые ранее: GG, GGO, GRR) можно разместить в системе, в которой плата CAM управляет последовательностью их переключений. Это позволяет создать полное последовательное управление без необходимости использования электрических логических схем.

Предложение VESTA и AZ Pneumatica в контексте последовательного управления

VESTA, AZ Pneumatica и Festo предлагают как логические клапаны, компактные клапанные острова, так и специальные механические клапаны с роликовыми рычагами, что позволяет:

1. Строительство полностью пневматических последовательных систем без электропитания,
2. Широкие возможности модульности – от небольших машин до крупных производственных линий,
3. Различные типы распределителей (в т.ч. 5/2, 5/3, 3/2) – удовлетворяющие потребности приводов с разными параметрами.

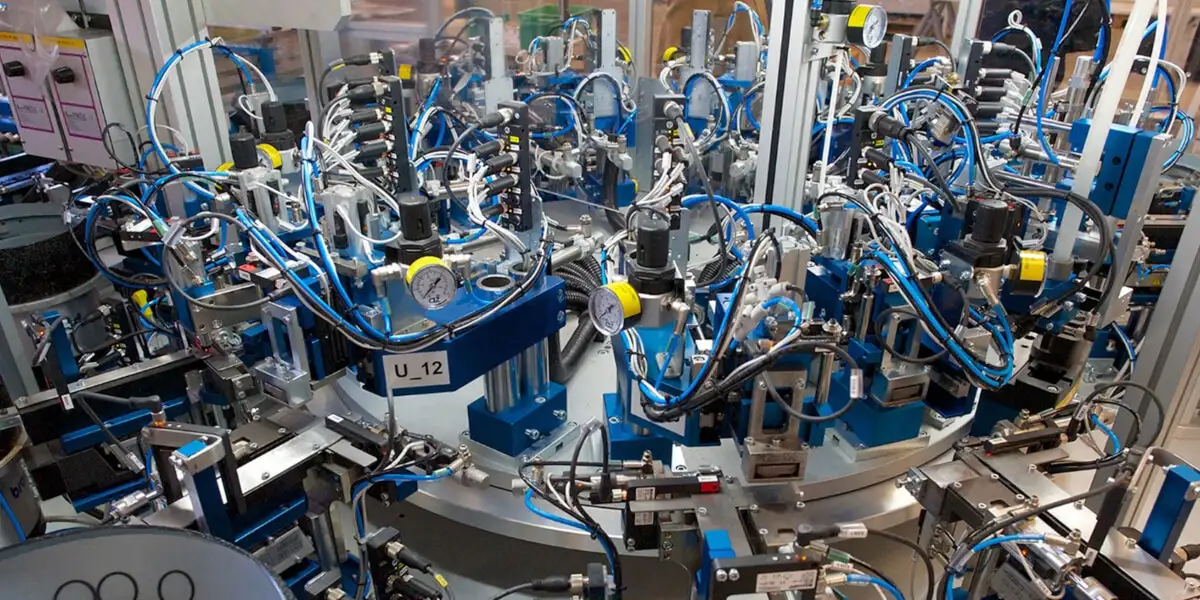

4. Монтажные машины – последовательное выдвижение последовательных цилиндров (A, затем B, затем C) до завершения цикла,
5. Автоматика упаковки - клапанные острова и логические клапаны управляют последовательностью захвата, перемещения, отложения продуктов,
6. Обработка дерева и металла - CAM-таблицы обеспечивают повторяющийся цикл сверления, фрезерования или резки,
7. Внутризаводской транспорт – ролики, приводимые в движение цилиндрами, ворота и блокировки, управляемые логически с помощью воздуха.

Основные преимущества последовательного управления в пневматике

1. Минимизация электроники – механические или пневматические логические клапаны могут исключить необходимость в сложной электрической автоматике.
2. Высокая устойчивость к воздействию окружающей среды – отсутствие чувствительных электронных систем, особенно ценится в запыленных, влажных или высокотемпературных зонах.

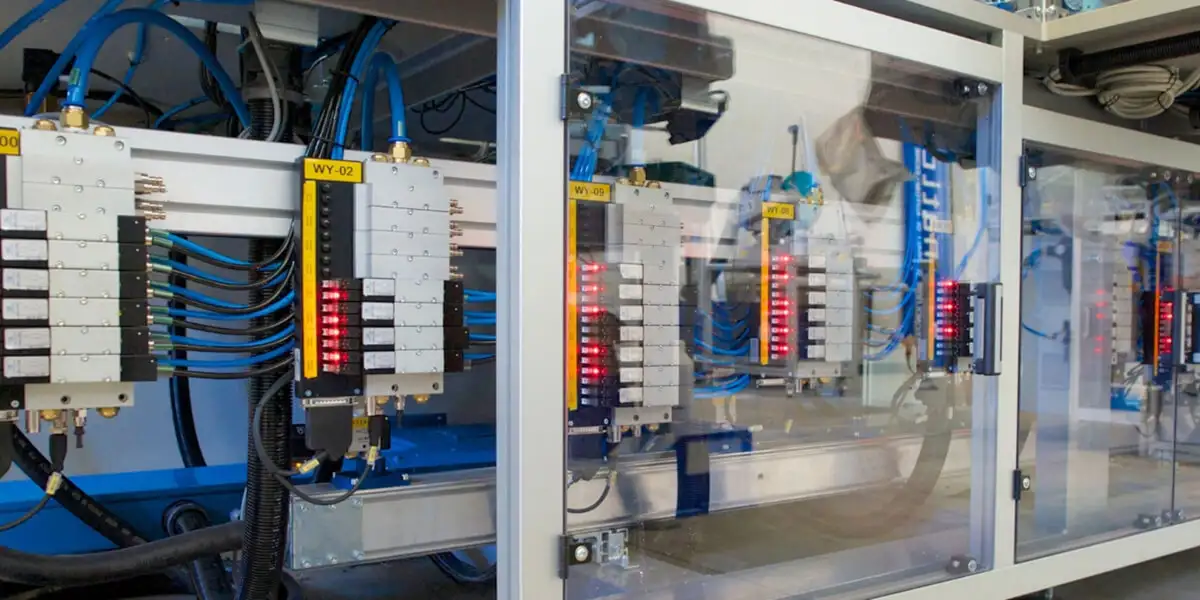

3. Упругость и расширение – можно просто добавлять новые логические клапаны либо сегменты в таблице CAM, модифицируя последовательность цикла.
4. Безопасность – легкое отключение подачи воздуха при аварии, отсутствие искрения, имеющее значение в зонах, где существует опасность взрыва.
