Схеми, послідовні системи в пневматиці

Послідовне управління в пневматиці: логічні клапани, клапанні острови та CAM-панелі

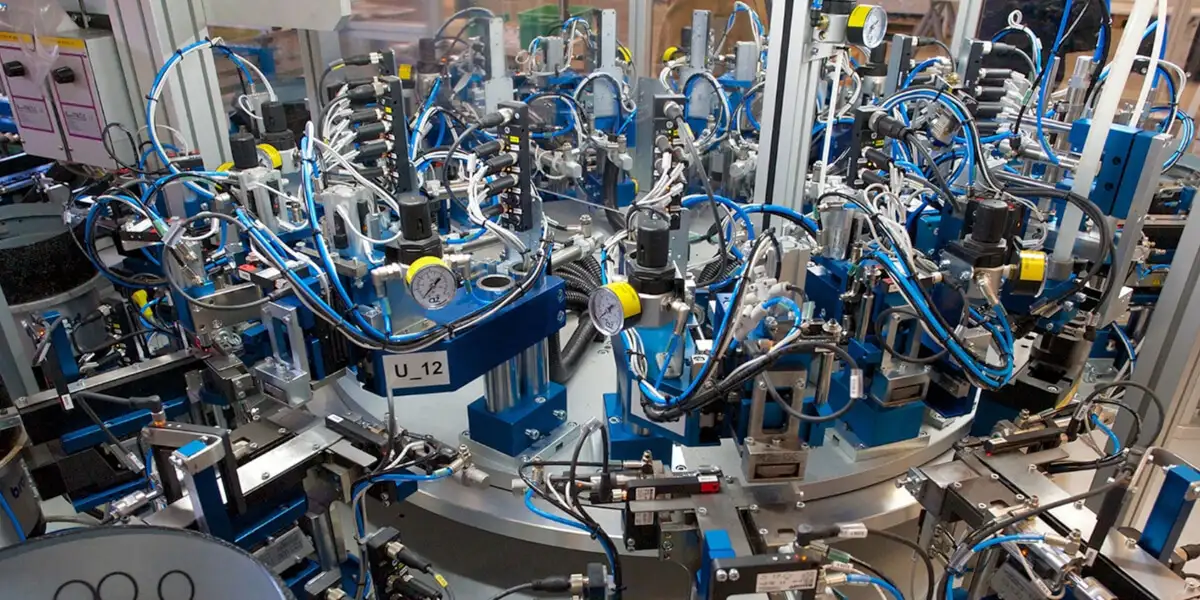

У сучасних виробничих лініях та системах автоматизації пневматичне послідовне управління відіграє ключову роль в організації руху приводів, компонентів та транспортних систем. Завдяки йому реалізуються складні процеси складання, пакування або сортування, які вимагають точного керування виконавчими елементами. У статті ми представляємо принципи дії та основні компоненти, що використовуються в послідовній пневматиці, такі як логічні клапани, клапанні острови та CAM-панелі. Ми також обговорюємо приклади рішень, пропонованих компаніями VESTA, Festo та AZ Pneumatica, які постачають широкий спектр обладнання для промислового застосування.

Що таке послідовне управління в пневматиці?

У послідовній пневматиці завдання полягає у виконанні конкретних операцій (наприклад, висунення або повернення циліндра, відкриття або закриття клапана) у відповідній послідовності, що залежить від сигналів зворотного зв'язку (положення, тиск, час). Завдяки цьому можна, наприклад, керувати робочим циклом машини крок за кроком, запускаючи послідовні етапи, поки процес не буде завершено.

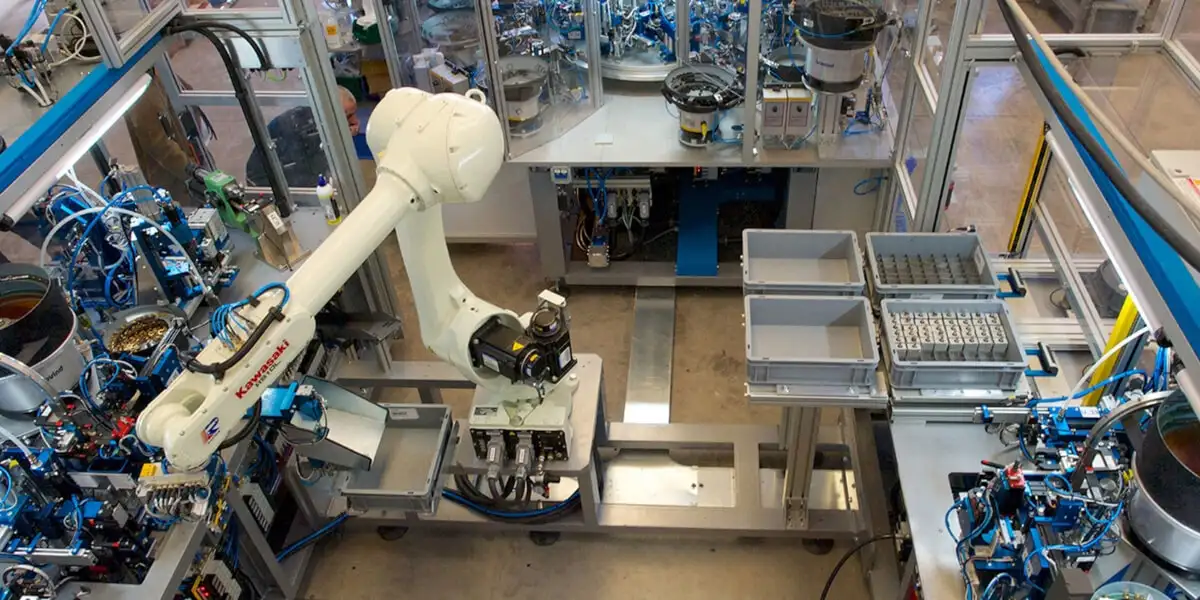

Принцип дії

Послідовне управління — це логічна головоломка, в якій кожен етап чекає на виконання критерію попереднього (наприклад, датчик, що підтверджує положення приводу). Після виявлення цього положення наступний клапан перемикається, що активує наступний рух. На практиці для цього часто використовуються логічні клапани (AND, OR, NOT), послідовні таблиці (CAM) або програмовані контролери

.

Логічні клапани в пневматиці

A) Класичні рішення

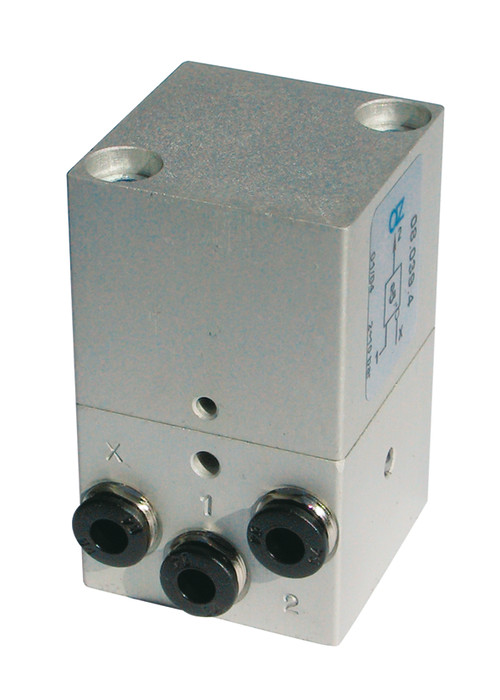

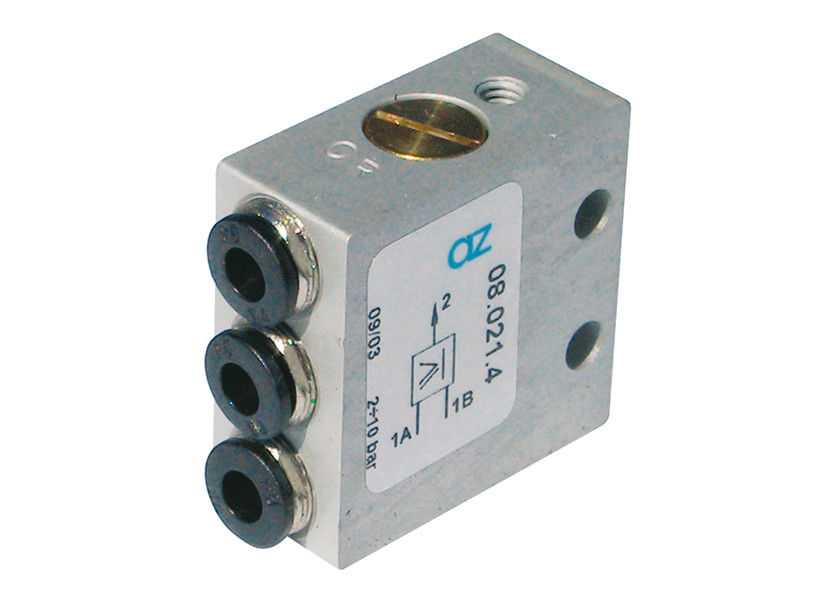

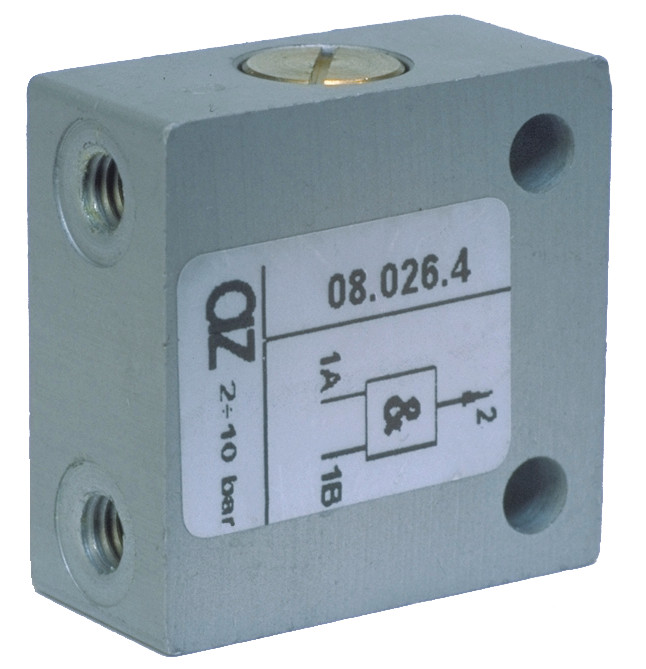

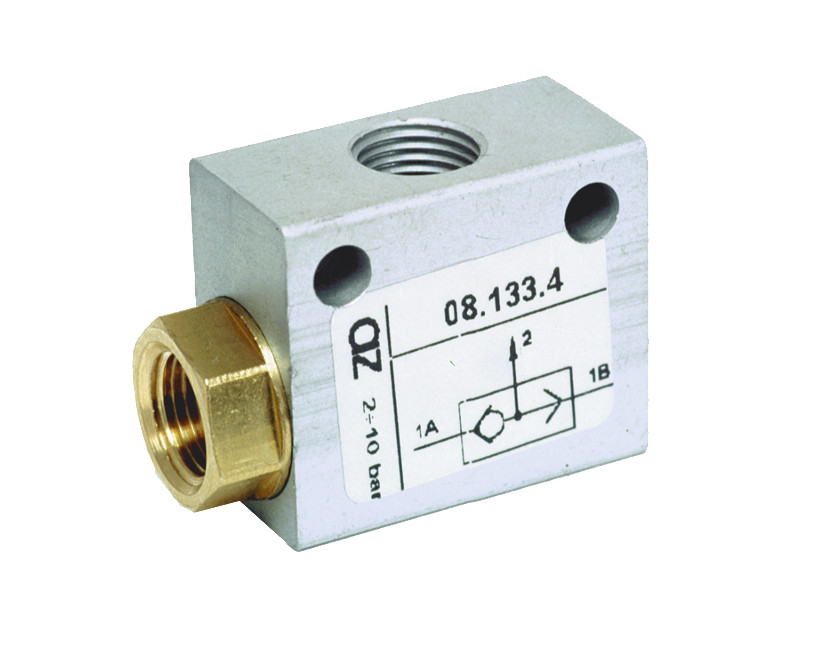

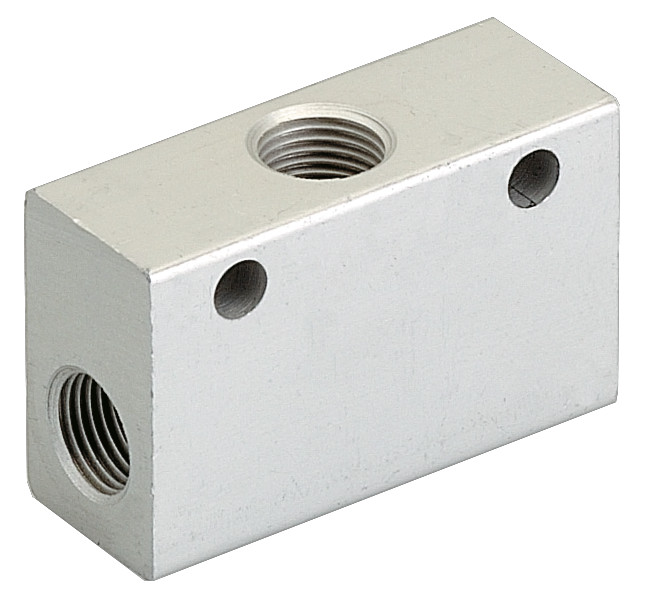

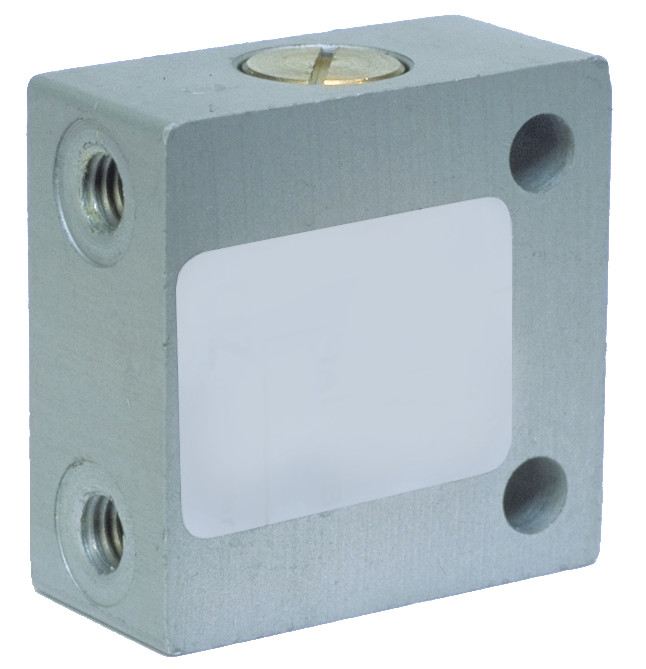

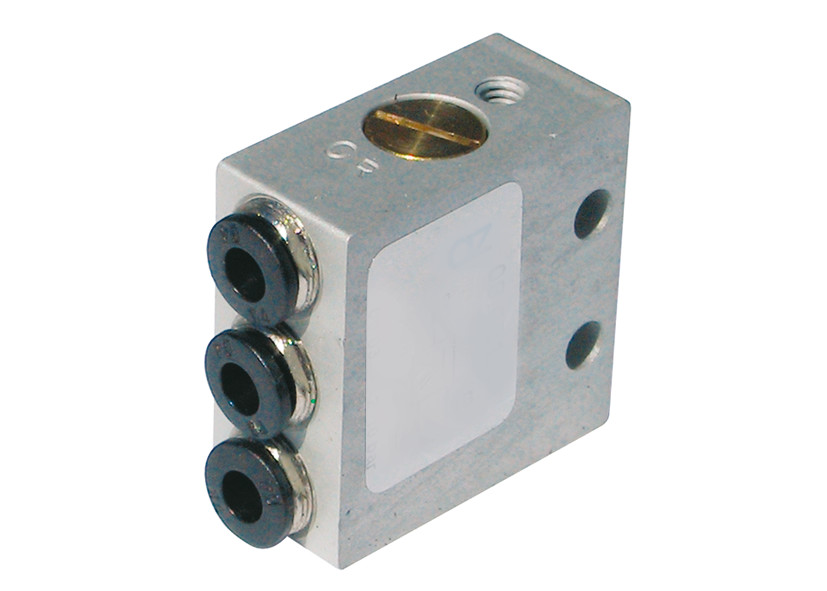

Логічні клапани (пневматичні) можна розпізнати за тим, що вони керуються механічно або пневматично, представляючи функції AND (необхідність наявності тиску на двох входах для отримання вихідного сигналу), OR (вихідний сигнал генерується, коли один із входів активний), або NOT (інверсія сигналу). У послідовних установках вони дозволяють будувати логічні схеми «на повітрі», без необхідності електроживлення.

Б) Приклади властивостей

• Невеликі розміри – такі клапани зазвичай компактні, що полегшує інтеграцію,
• Відсутність необхідності електричного управління – ідеально підходять для зон, де існує небезпека вибуху, або там, де достатньо простої пневматики,
• Стійкість до впливу навколишнього середовища – елементи з латуні, нержавіючої сталі або полімерів з високою міцністю.



C) Пропозиція VESTA, AZ Pneumatica та Festo в логічних клапанах

Компанії VESTA та AZ Pneumatica пропонують пневматичні логічні елементи з різними функціями (AND, OR, NAND, NOR), пропускною здатністю та діапазонами тиску. Вони характеризуються точним ущільненням, що забезпечує мінімальні втрати повітря та стабільну роботу в послідовних системах.

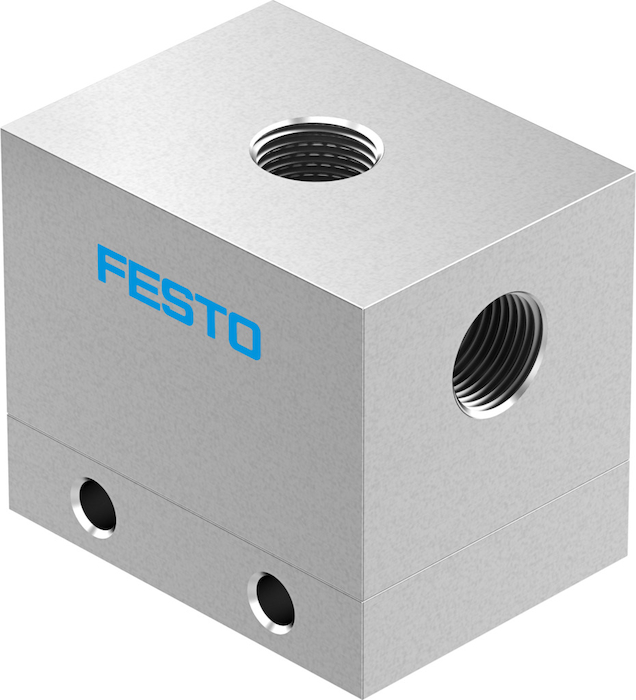

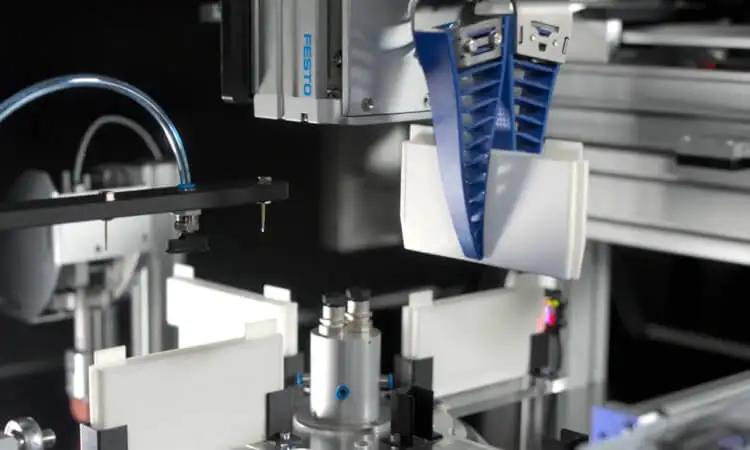

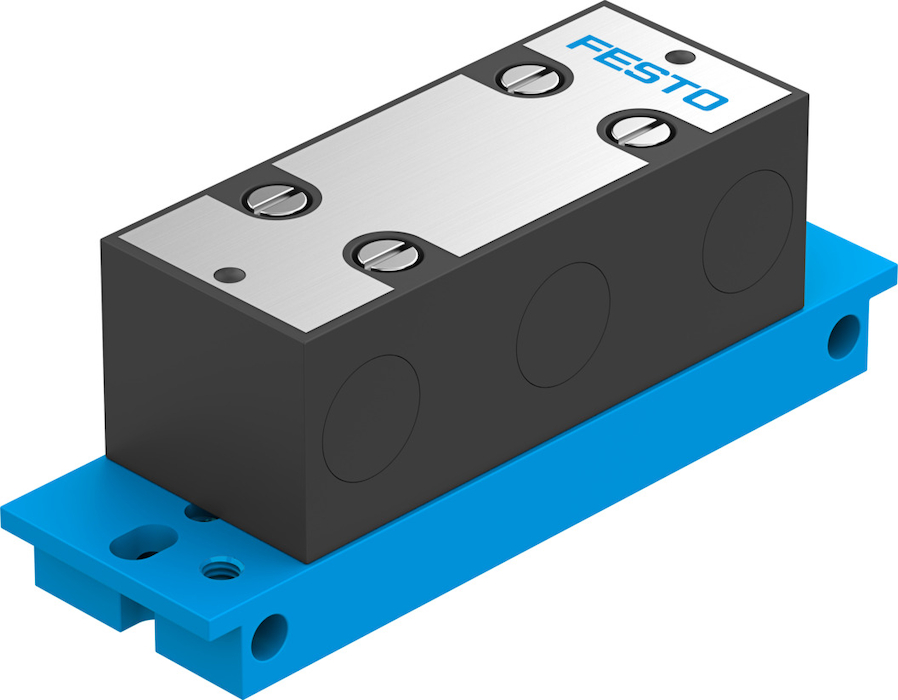

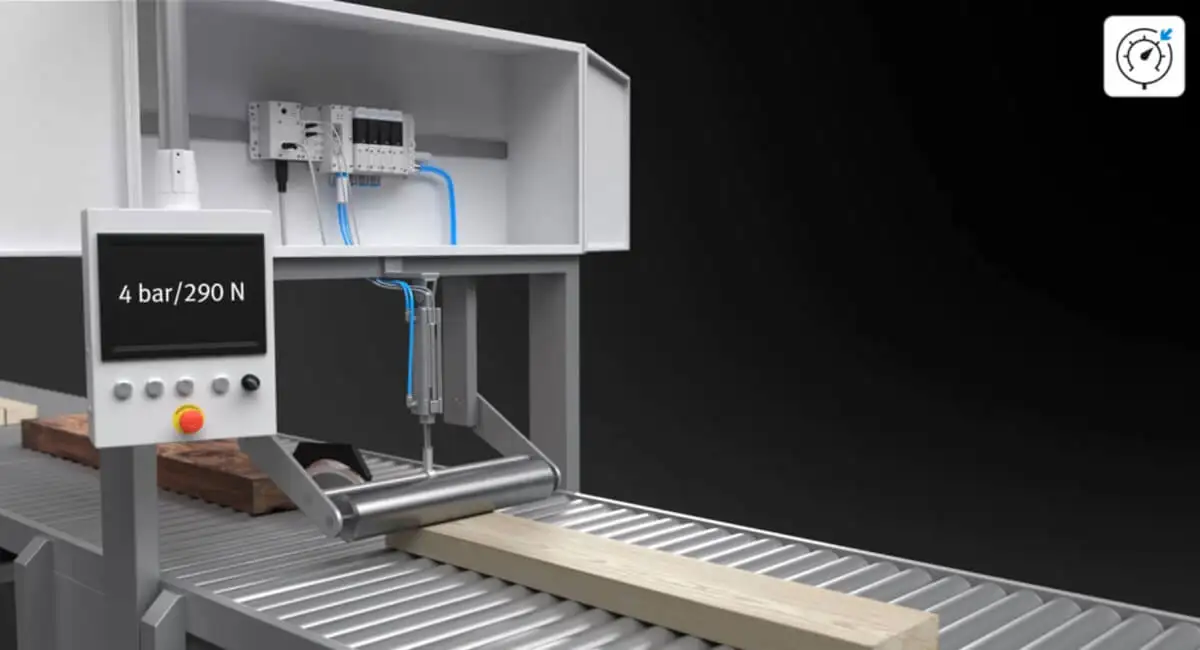

Festo також має в каталозі серію логічних клапанів, пристосованих для роботи в типових діапазонах тиску (наприклад, 2–10 бар) та в різних промислових середовищах. Рішення цієї компанії характеризуються компактними розмірами та високою повторюваністю управління, що є ключовим у послідовній роботі приводів.

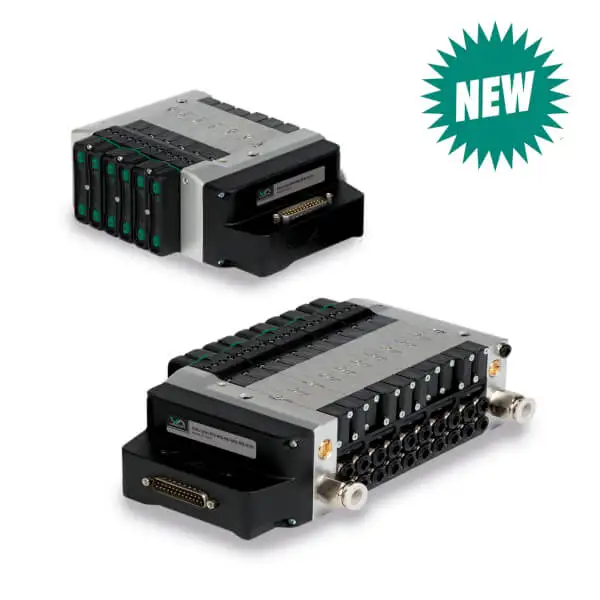

Клапанні острови – централізоване управління

A) Що таке клапанні острови?

Клапанні острови – це модульні блоки розподільних клапанів (наприклад, 5/2, 5/3, 3/2), розміщені разом в одному блоці та живляться від спільного підключення повітря та керуючих сигналів. Завдяки цьому можна керувати декількома пневматичними лініями з одного, централізованого пункту. Кожен пневматичний клапан в острові активується індивідуально (пневматично, хоча можна також електрично), що дозволяє здійснювати розширене послідовне управління в складних системах.

Б) Переваги клапанних островів

• Зменшення кількості кабелів – менше проводів і з'єднань, оскільки більшість сигналів з'єднуються в одному місці,
• Простіша діагностика – доступ до всіх розподільників в одному модулі, що спрощує обслуговування та огляди,
• Модульна конструкція – простий монтаж додаткових клапанних секцій, коли установка розширюється.

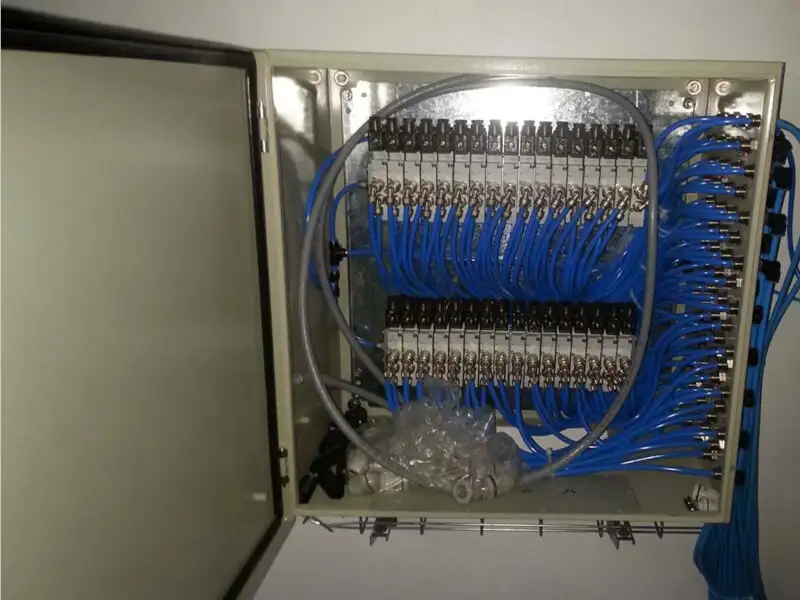

C) Роль у послідовному керуванні

За допомогою клапанного острова можна легко налаштувати етапи послідовності (наприклад, послідовні клапанні гнізда відповідають за окремі фази руху циліндрів). Крім того, інтегруючи їх з логічними клапанами, можна отримати більш досконалі системи пневматичного управління, в тому числі з сигналами підтвердження положення циліндрів.

CAM-таблиці – механічне генерування послідовностей

A) Як працюють CAM-таблиці?

Таблиця CAM (також відома як кулачкова пластина) – це механічне рішення, в якому набір кулачків (пазів) взаємодіє з роликами клапанів, активуючи їх у відповідний момент обертання або переміщення. Кожен «сегмент» CAM відповідає за перемикання певного пневматичного клапана, що реалізує послідовні фази руху в циклі машини.

Б) Явища та застосування

• Точна послідовність – за один цикл обертання вала (наприклад, 360°) CAM-пластина може запускати багато етапів.
• Довговічність – відсутність електроніки, що робить це рішення стійким до промислових умов (пил, вібрації, високі температури).
• Застосування – пакувальні лінії, монтажні машини, процеси з повторюваним схемою.

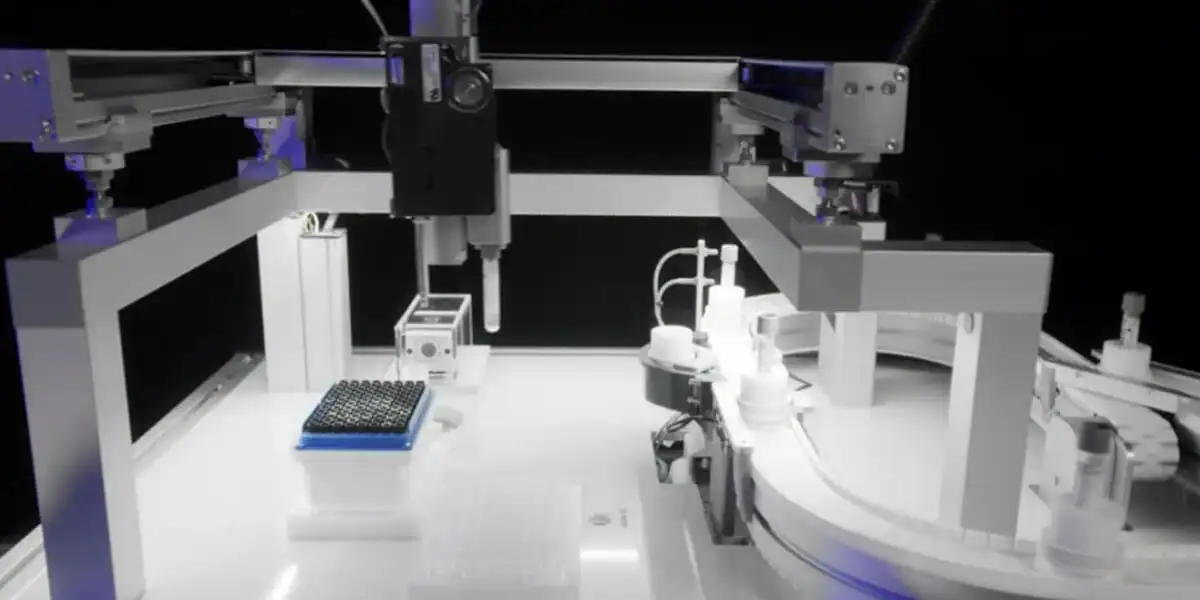

C) Інтеграція з клапанними островами

Механічно керовані клапани з роликовими важелями (як згадані раніше: GG, GGO, GRR) можна розмістити в системі, в якій плата CAM керує послідовністю їх перемикань. Це дозволяє створити повне послідовне керування без необхідності використання електричних логічних схем.

Пропозиція VESTA та AZ Pneumatica в контексті послідовного управління

VESTA, AZ Pneumatica та Festo пропонують як логічні клапани, компактні клапанні острови, так і спеціальні механічні клапани з роликовими важелями, що дозволяє:

1. Будівництво повністю пневматичних послідовних систем без електроживлення,
2. Широкі можливості модульності – від невеликих машин до великих виробничих ліній,
3. Різні типи розподільників (в т.ч. 5/2, 5/3, 3/2) – що задовольняють потреби приводів з різними параметрами.

4. Монтажні машини - послідовне висунення послідовних циліндрів (A, потім B, потім C) до завершення циклу,
5. Автоматика пакування - клапанні острови та логічні клапани керують послідовністю захоплення, переміщення, відкладання продуктів,
6. Обробка дерева та металу - CAM-таблиці забезпечують повторюваний цикл свердління, фрезерування або різання,
7. Внутрішньозаводський транспорт - ролики, що приводяться в рух циліндрами, ворота та блокування, що керуються логічно за допомогою повітря.

Основні переваги послідовного управління в пневматиці

1. Мінімізація електроніки – механічні або пневматичні логічні клапани можуть виключити необхідність у складній електричній автоматиці.
2. Висока стійкість до впливу навколишнього середовища – відсутність чутливих електронних систем, що особливо цінується в запилених, вологих або високотемпературних зонах.

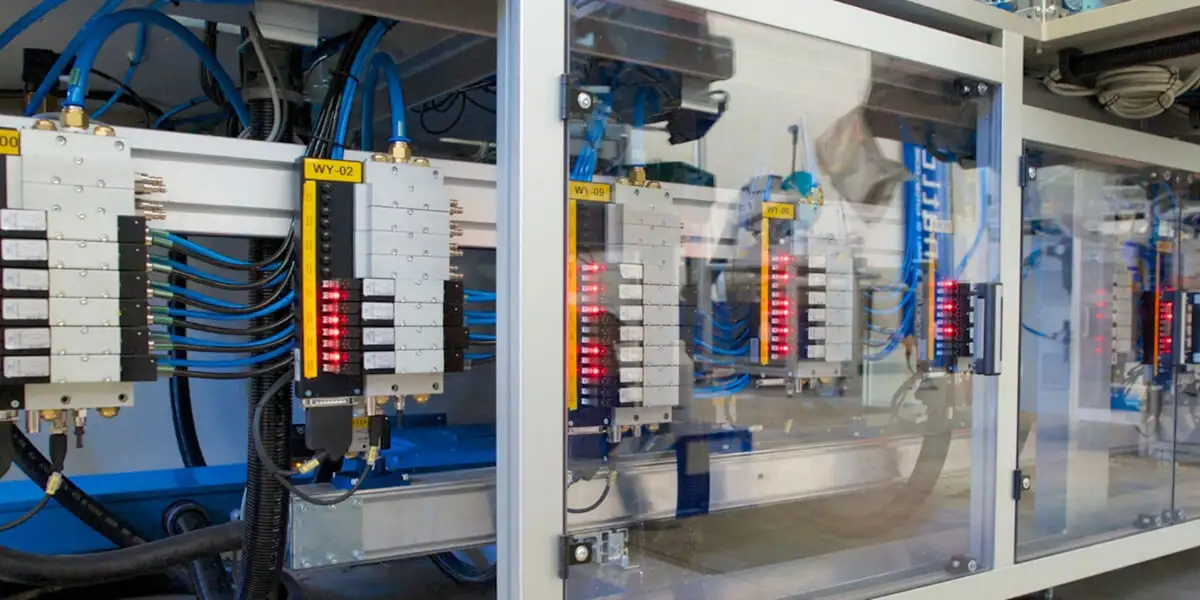

3. Гнучкість і розширення – можна легко додавати нові логічні клапани або сегменти в таблиці CAM, модифікуючи послідовність циклу.
4. Безпека – легке відключення подачі повітря в разі аварії, відсутність іскріння, що має значення в зонах, де існує небезпека вибуху.
