Как правильно спроектировать точки отбора сжатого воздуха на предприятии?

Точка отбора сжатого воздуха – как правильно разместить ее в цехе?

Эффективная система сжатого воздуха является ключевым элементом любого современного производственного цеха. Вне зависимости от отрасли – от автоматики, обработки металла, лакокрасочного производства, логистики до сложных процессов монтажа – правильно спроектированные точки отбора сжатого воздуха определяют безопасность работы, повторяемость процессов и надежность парка оборудования.

На практике само размещение точек отбора чаще всего определяет, будет ли пневматическая установка:

• энергоэффективной,
• эргономичной,
• надежной,
• удобно для расширения и обслуживания.

В статье мы представляем важнейшие принципы проектирования точек отбора, наиболее распространенные ошибки и рекомендуемые решения – с особым акцентом на современной системе Infinity от Aignep, доступной в ассортименте ПНЕВМАТ.

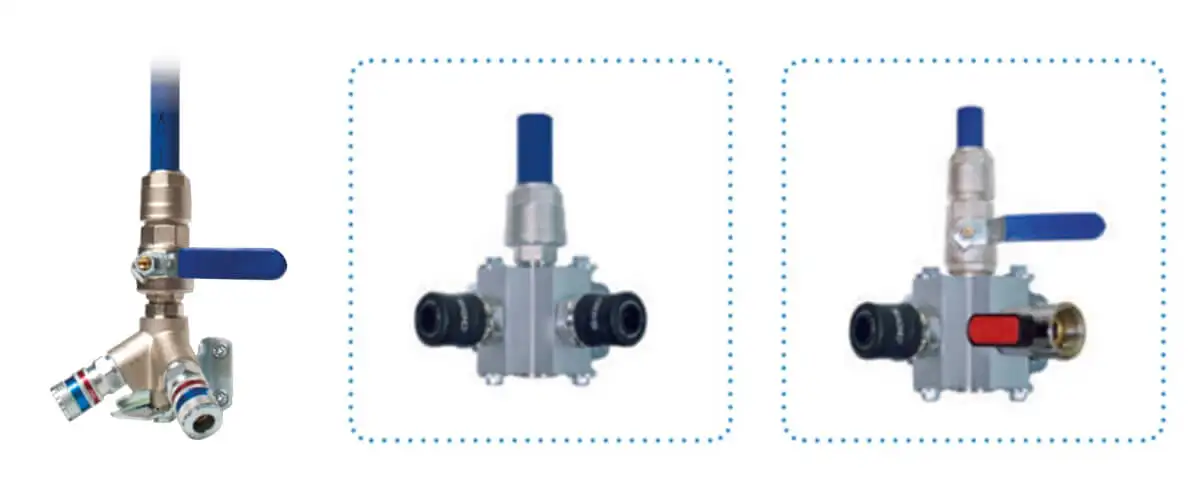

Точка отбора сжатого воздуха – это место, где оператор, машина или технологическая установка могут подключиться к системе пневматических трубопроводов. В ее состав чаще всего входят:

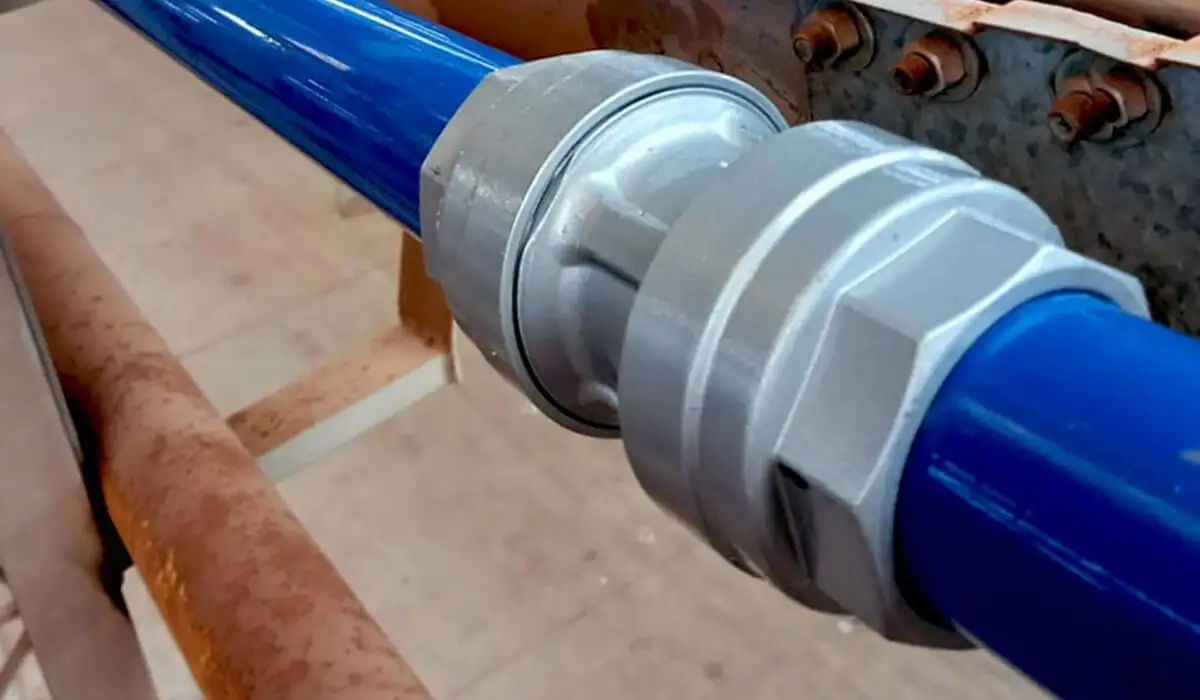

• патрубок или гнездо быстроразъемного соединения,
• локальный запорный клапан,
• редуктор давления,

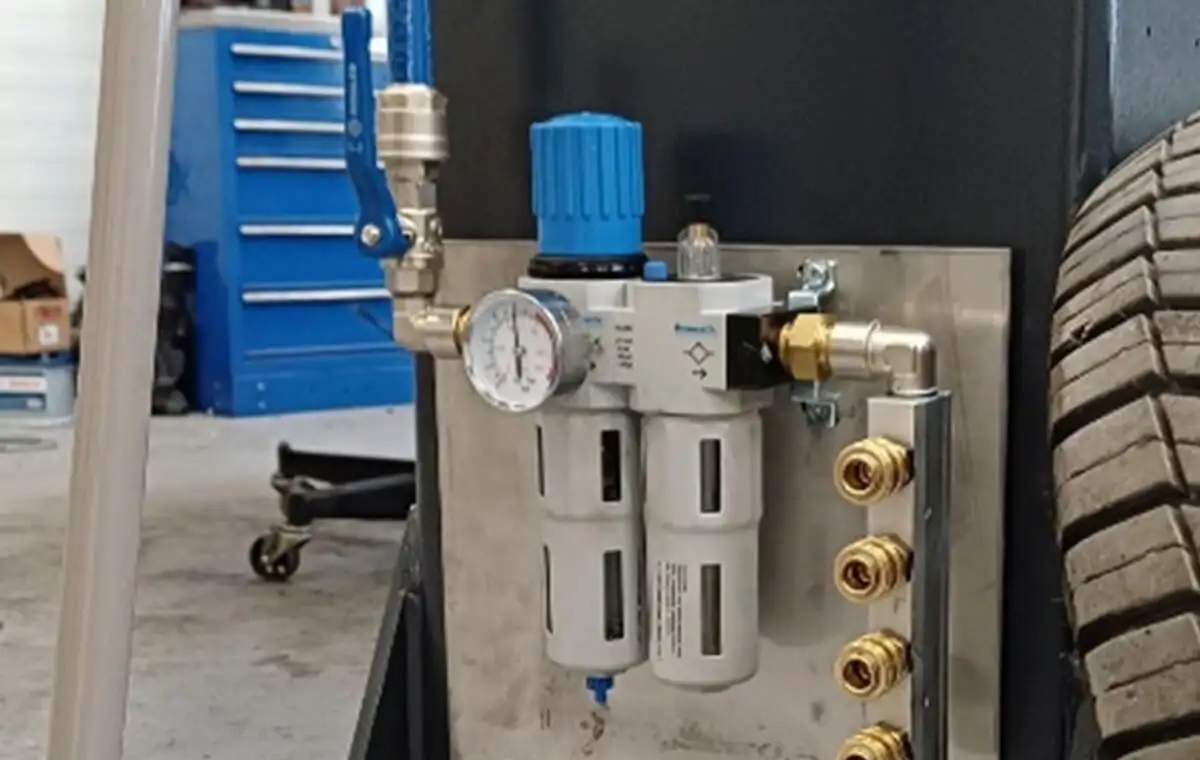

• фильтр давленияv или блок FRL (фильтр-редуктор-смазчик),
• соединители для подключения гибких шлангов,

Точка отбора воздуха должна соответствовать:

• требованиям оборудования,
• параметрам сжатого воздуха (давление, чистота, объем),
• условия эксплуатации цеха.

Это не просто розетка — это локальный модуль безопасности и контроля качества воздуха.

Почему правильное размещение точек отбора воздуха так важно?

Минимизация потерь давления

Длинные гибкие шланги вызывают:

• значительные потери давления,
• снижение производительности инструментов,
• большее потребление энергии компрессором.

Оптимально расположенные точки отбора – это короткие рабочие шланги.

Эргономика работы

Операторы не должны работать в клубочке шлангов или тянуть за собой шланги длиной 10-20 метров. Точка отбора должна быть вблизи рабочего места, но не в месте, создающем риск зацепления.

Безопасность

Неправильно расположенные точки отбора приводят к:

• напряжение шлангов,
• риска разрывов,
• неконтролируемого выброса сжатого воздуха.

Масштабируемость и модернизация

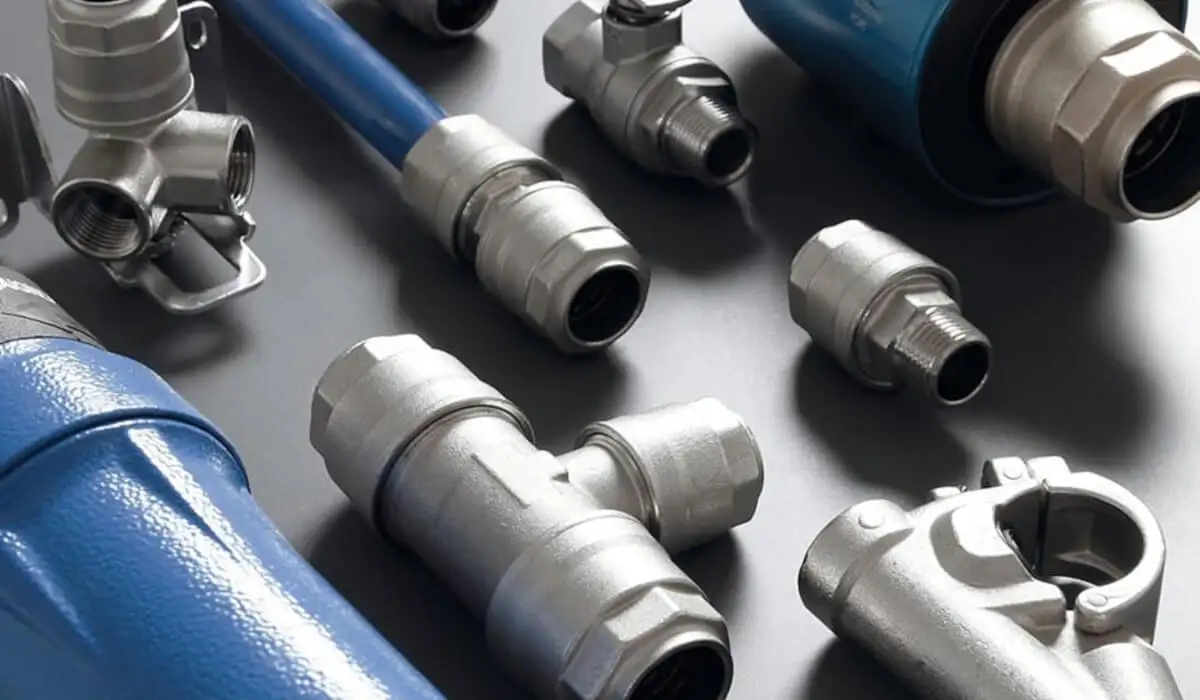

Современная система Infinity – позволяет осуществлять подключение к точкам отбора воздуха с помощью тройников серий 90235 и 90236, оснащенных запатентованной вставкой, что предотвращает попадание конденсата в точки отбора.

Попадание конденсата приводит к неисправностям оборудования и его возможным поломкам, что может привести к остановке производства.

При использовании тройников серий 90235 и 90236 нет необходимости выполнять так называемые «лебединые шеи», которые влекут за собой дополнительные затраты и увеличивают время монтажа.

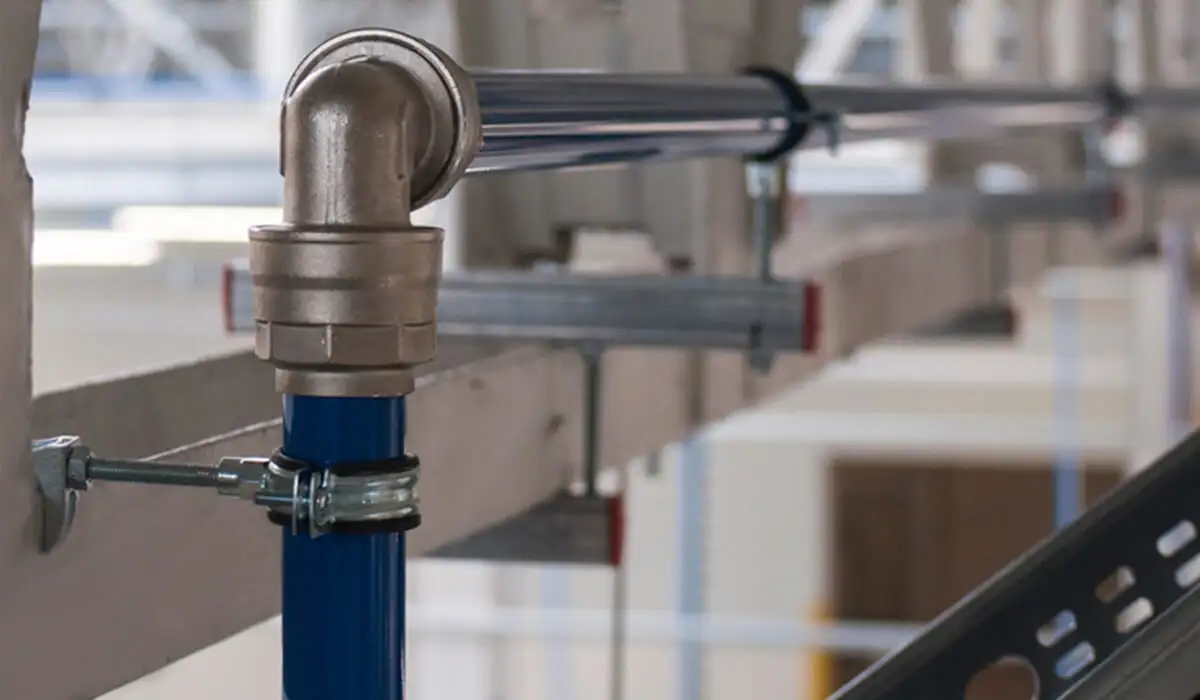

Система Infinity позволяет быстро добавлять новые точки отбора без остановки производства. Благодаря специальным соединительным элементам система Infinity позволяет подключать дополнительные отводы к точкам отбора непосредственно на действующей под давлением системе.

Низкие расходы на энергию

Потери в системе составляют до 20-30% общих затрат на сжатый воздух. Короткие трассы транспортировки = меньшее сопротивление = более низкие затраты.

Основные принципы размещения точек отбора на производственной площадке

Принцип: точка отбора должна быть как можно ближе к потребителю

Соблюдайте правила: максимум 3–5 метров рабочего шланга.

Почему?

Каждый дополнительный метр гибкого шланга приводит к потере давления,

увеличивает риск повреждений,

усложняет работу операторов.

Высококачественные пневматические шланги (например, PU, PE, PA) минимизируют потери, но их длина все равно имеет большое значение.

Монтаж на высоте 1,2-2,2 м

Это оптимальная зона:

• эргономичная,
• безопасная,
• легкодоступная,
• не препятствует перемещению тележек, поддонов или мобильных роботов.

На автоматических линиях точки отбора часто размещают выше (даже 3–4 м), после чего прокладывают шланги с разгрузкой.

Отдельные точки для:

• машин,
• ручные инструменты,
• роботов,
• датчиков,
• систем с высокой пропускной способностью**

Каждый из этих потребителей имеет другие требования:

• пропускной способности,
• чистоты воздуха,
• рабочее давление.

Пример:

• пневматические инструменты: 6,3 бар,
• упаковочные линии: стабильные 4–6 бар,
• силовые системы: часто 6–7 бар,
• прецизионная пневматика: фильтрация минимум 0,01 мкм.

Создание распределительных зон

Расположение точек забора воздуха должно соответствовать планировке цеха:

• зоны монтажа – плотная сеть точек,

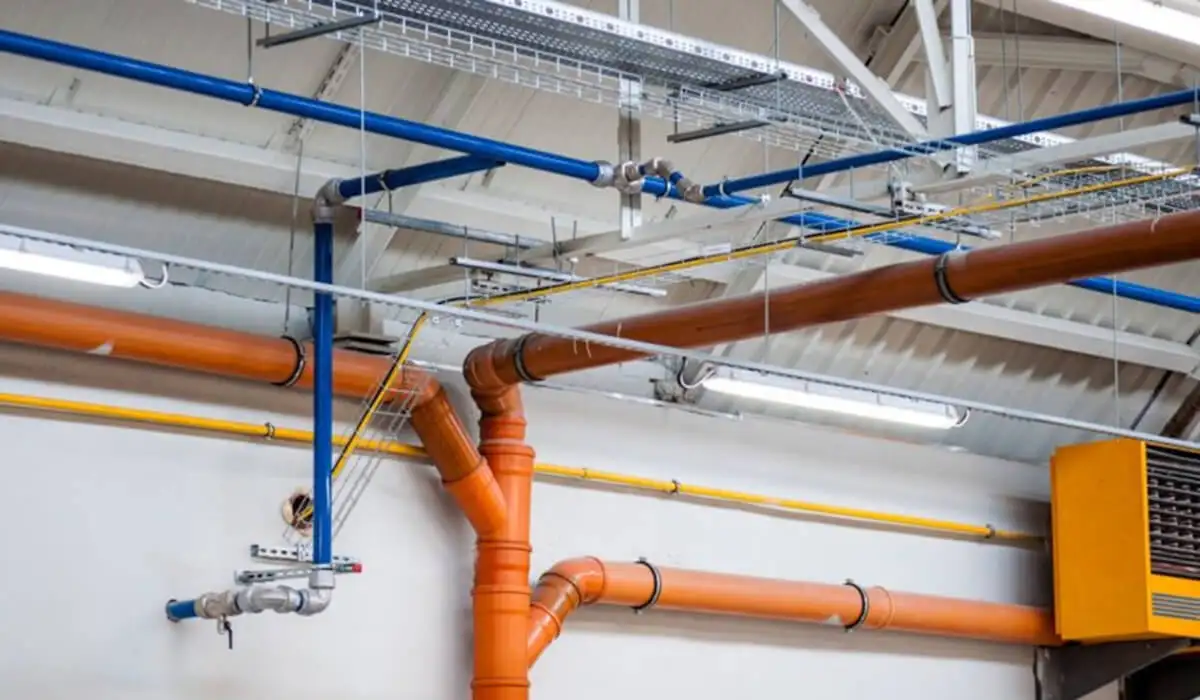

• зоны логистики - центральные точки,
• зоны тяжелого производства – специализированные линии большого диаметра,
• зоны автоматики и робототехники – точки с высоким качеством воздуха.

В больших цехах используется главное кольцо и боковые ответвления. Такое решение минимизирует потери давления – воздух поступает с двух сторон.

Установка запорных клапанов на каждом пункте

Это ключевое правило техники безопасности и обслуживания.

Пункты отбора воздуха должны обеспечивать:

• безопасное отключение воздуха во время ремонтных работ,
• отключение отдельного станка без отключения всей зоны.

В системе Infinity запорные клапаны доступны в виде модулей, монтируемых непосредственно на трубопроводе.

Как планировать пневматическую установку для точек отбора?

Анализ потребностей рабочих мест

На этапе проектирования определяются:

• потребность машин в Нл/мин,
• требования к качеству воздуха,
• пиковая потребность,
• резерв для дальнейшего расширения.

Подбор диаметра трубопроводов

Основной принцип:

• чем больше поток и расстояние, тем больше диаметр трубы.

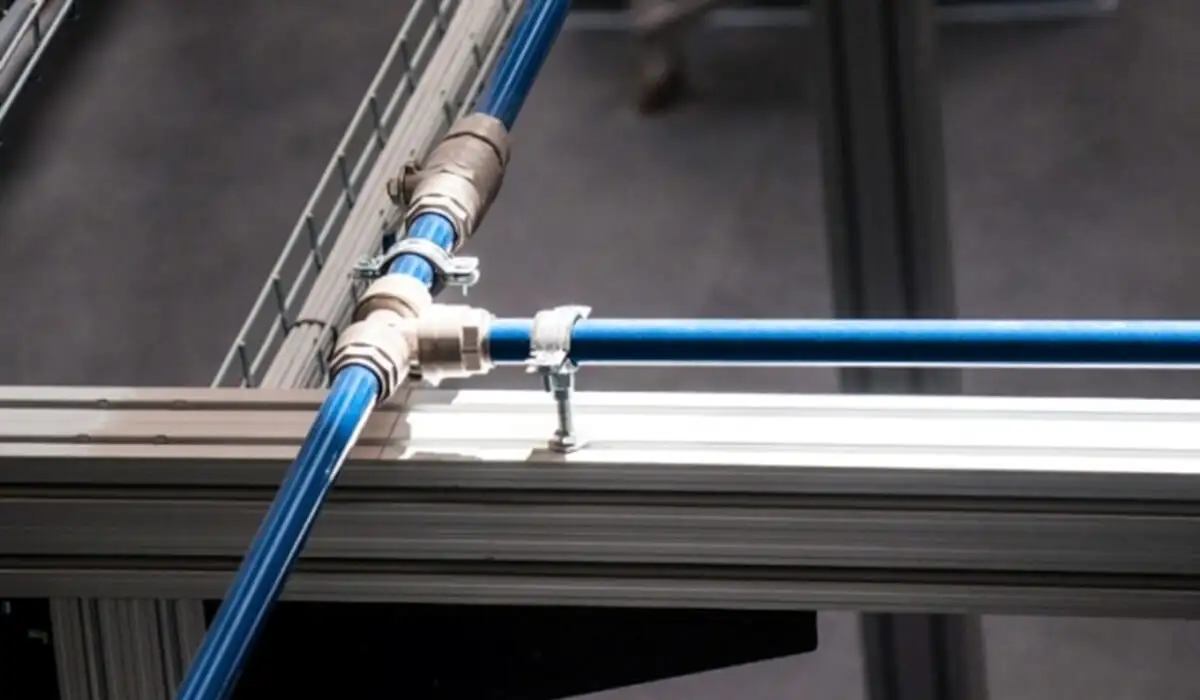

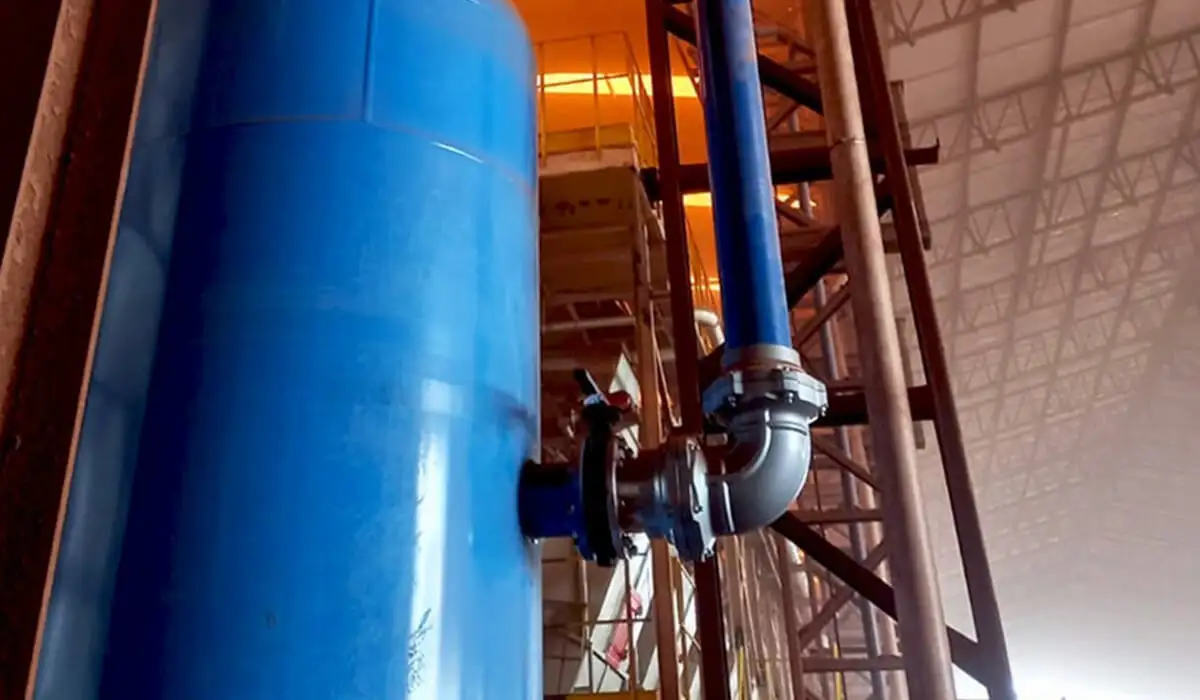

Системы Infinity предлагают трубы от 20 до 168 мм, что позволяет обслуживать даже самые требовательные цеха.

Распределение на секции

Каждая зона должна иметь запорный клапан.

Отвод конденсата

Точки отбора не могут быть самой низкой точкой установки. Точка отбора – место отбора воздуха, а не воды.

Самые распространенные ошибки при размещении точек отбора

1. Слишком малое количество точек

• Приводит к перегрузке трубопроводов и неэргономичности работы.

2. Размещение точек в «мертвых зонах»

• Между поддонами, за станком, вблизи прохода риск повреждения.

3. Отсутствие локальной фильтрации

• Загрязнения повреждают клапаны, приводы и инструменты.

4. Отсутствие запорного клапана

• Усложняет обслуживание и создает опасность.

5. Использование шлангов слишком малого диаметра

• Машина "задыхается", производительность падает.

6. Использование резиновых рабочих шлангов в качестве «удлинителей системы»

• Рабочие шланги предназначены для гибкой подачи воздуха, а не для его распределения по цеху.

7. Неподходящая система трубопроводов

• Стальные трубопроводы подвергаются коррозии и ухудшают качество воздуха.

Решения от ПНЕВМАТ: системы Infinity

Система Infinity от компании Aignep, представленная в ассортименте ПНЕВМАТ, на сегодняшний день является одной из самых современных технологий построения систем сжатого воздуха.

Почему системы сжатого воздуха Infinity?

АлюминийПневматические трубки – отсутствие коррозии. Воздух остается чистым, а потери потока минимальны.	Очень гладкая внутренняя поверхность – минимальное сопротивление. Сопротивление до 30% ниже, чем у стали.	Быстрая сборка, без сварки. Идеально подходит для рабочих цехов – можно работать без простоев.
Уплотнительные кольца и металлополимерные соединители обеспечивают превосходную герметичность.	Простота расширения. Пункты сбора можно добавлять даже спустя годы — без демонтажа установки.	Диаметры от 20 до 168 мм. Для легких инструментов и тяжелых промышленных процессов.

---

Как система Infinity способствует правильному расположению точек отбора?

• быстрое создание Т-образных ответвлений,
• возможность монтажа точек отбора в любом месте трубы,

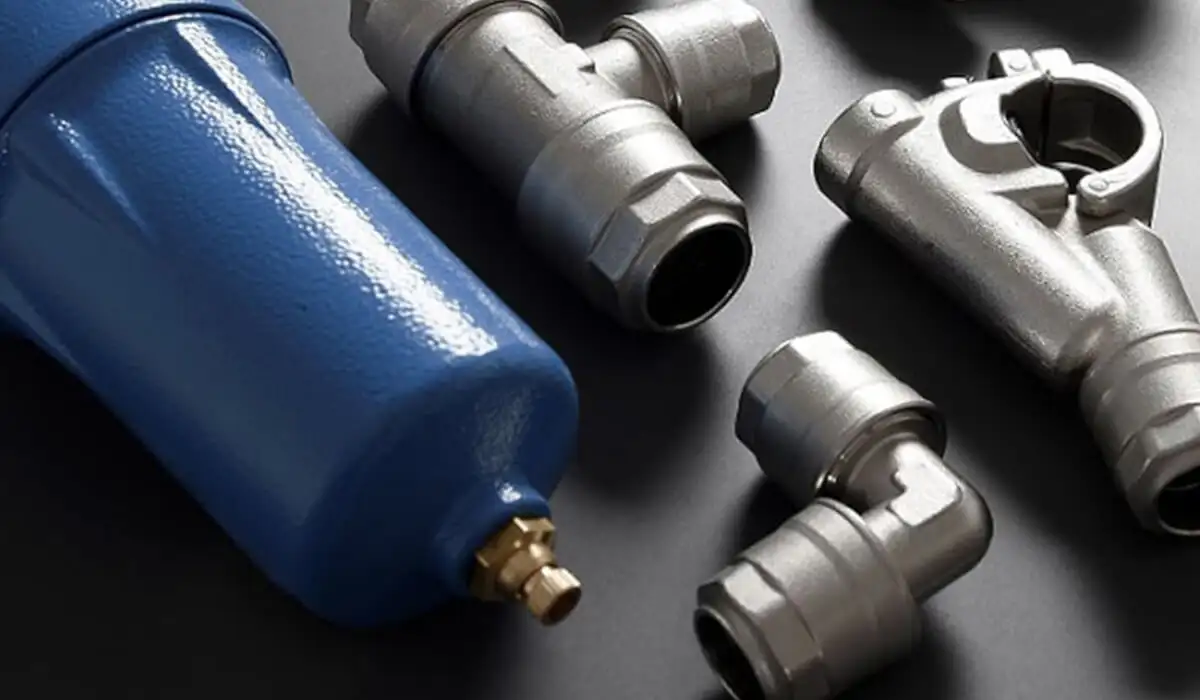

• полная совместимость с системой фильтрации ПНЕВМАТ,
• эстетический монтаж – система выглядит профессионально и четко.

Примеры схем размещения точек отбора

а) Монтажный цех

• точки каждые 4–6 м,
• диаметр отводов до точек Ø20–25 мм,
• точки отбора оканчиваются на высоте 1,2 м над полом,
• запорный клапан
• комплект FR (фильтры+редукторы)
• пневматический быстроразъемный соединитель

б) Цех металлообработки

• отдельные пункты для токарных станков, фрезерных станков, измерительного оборудования,
• пункт монтируется на стене, столбе или конструкции станка
• запорный клапан
• фильтр + редуктор + смазщик (при необходимости)
• часто используется фильтр тонкой очистки (например, 0,01 мкм)

c) Окрасочная мастерская

• высокое качество воздуха (фильтры 0,01 мкм),
• расположение точек выше 2 м, чтобы они не мешали окрасочным кабинам,
• минимизация длины шлангов к краскопультам.
