Современная промышленность не может позволить себе незапланированные простои. Издержки на прерывание производства, выход из строя компонентов и аварийные ремонты растут экспоненциально вместе со сложностью установки. Ответ на эти вызовы – Predictive Maintenance (PdM) – стратегия прогнозного технического обслуживания, которая благодаря анализу данных и мониторингу технического состояния позволяет предсказать неисправности к их возникновению.

В контексте промышленной пневматики PdM становится ключевым инструментом технического обслуживания, особенно в средах интенсивной автоматизации, где цилиндры, клапаны и сжатый воздух являются критическими элементами производственных процессов.

Что такое Predictive Maintenance?

Predictive Maintenance (прогнозное техническое обслуживание) – это стратегия, целью которой является выявление признаков износа или неисправности компонентов на основе текущих измерительных данных и их анализа, часто с использованием технологий IoT и AI.

В отличие от:

реактивного технического обслуживания («ремонтируйте, когда сломается»),
профилактического технического обслуживания («обслуживайте циклически по графику»),

PdM позволяет планировать сервисное вмешательство именно тогда, когда это нужно, без траты ресурсов и риска выхода из строя.

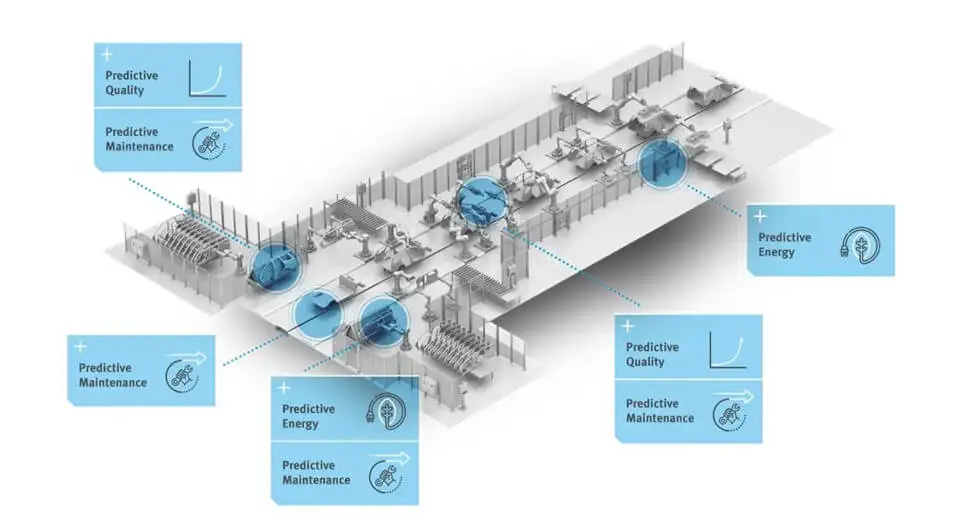

Схема внедрения прогнозного технического обслуживания на автоматизированной производственной линии с пневматикой

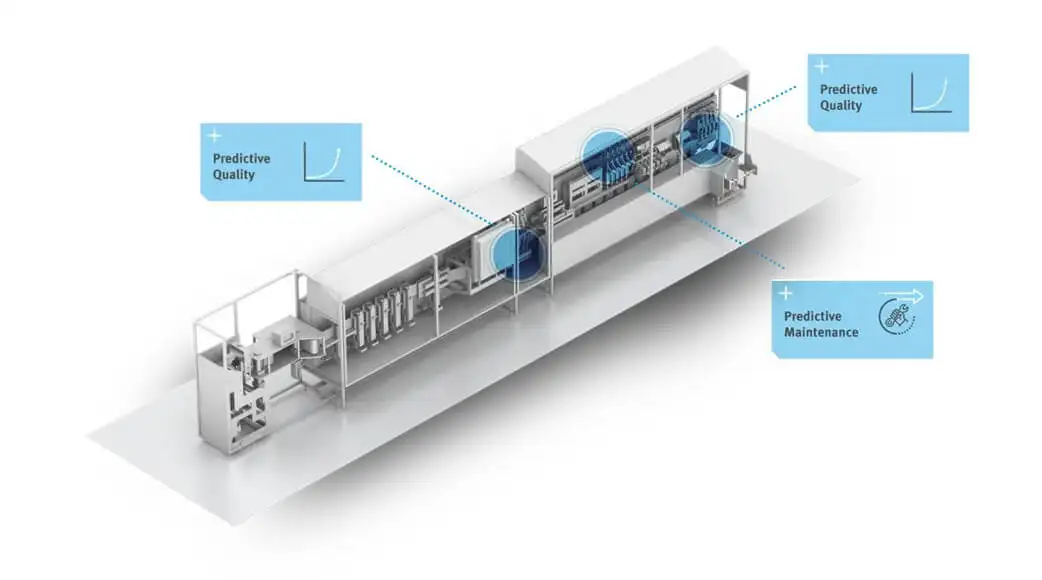

Концепция прогнозного технического обслуживания для повышения качества и эффективности промышленной автоматизации

Почему пневматика идеально подходит для Predictive Maintenance?

Пневматические системы по своей природе динамичны, а их элементы подвергаются переменным нагрузкам, загрязнению, износу и воздействию окружающей среды. Типичными проблемами являются:

падение давления вследствие микронегерметичности,
загрязненные фильтры и осушители
неправильная работа цилиндров (неисправности поршня),
износ распределительных клапанов и уплотнений,
пониженная производительность компрессора.

Все эти явления можно измерить и предположить, если ввести соответствующие датчики и диагностические алгоритмы.

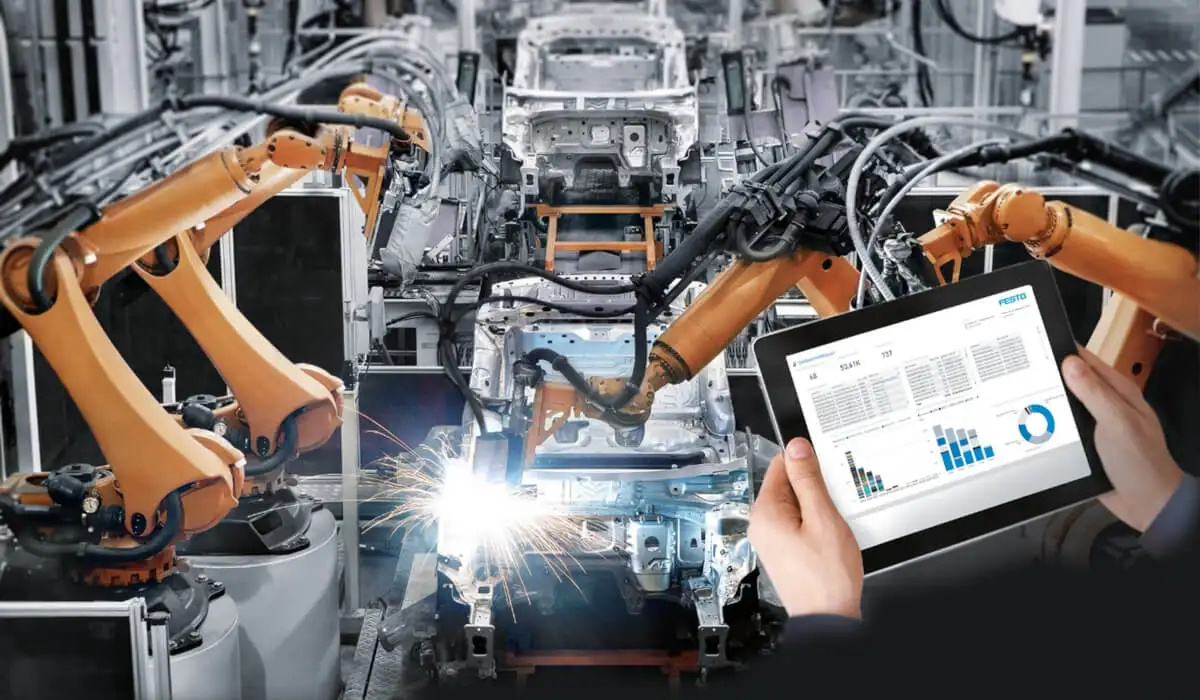

Мониторинг работы промышленных роботов с помощью датчиков и планшета для прогнозного обслуживания

Ключевые параметры, контролируемые в пневматическом PdM

В рамках Predictive Maintenance пневматические системы контролируются, среди прочего:

Параметр	Значение	Метод обнаружения
Рабочее давление	Указывает на падения напряжения, перегрузки, утечки.	Датчики давления (аналоговые или цифровые)
время цикла привода	Увеличение может указывать на трение или утечки.	Счетчики, энкодеры, датчики положения
Расход воздуха	Появление капель может указывать на протечку или засорение фильтра.	Расходомеры массового расхода , тепловые
Влажность и качество воздуха	Превышение допустимых значений может привести к выходу из строя клапанов и исполнительных механизмов.	Датчики точки росы, качество по стандарту ISO 8573-1.
Температура элементов	Избыточный нагрев может указывать на судороги или перегрузку.	Тепловые датчики, ИК-камеры
Количество циклов	Ключевые моменты для оценки срока службы клапанов и приводов.	Счетчики заданий, ПЛК, регистраторы данных

Компоненты PdM в предложении ПНЕВМАТ

ПНЕВМАТ, как один из лидеров рынка промышленной пневматики, предлагает ряд решений, поддерживающих прогнозное техническое обслуживание, в том числе:

✓ Датчики и сенсоры

• Датчики давления (аналоговые и цифровые) – для текущего мониторинга и обнаружения отклонений,

• Датчики положения цилиндров – например, с выходом PNP, интегрированные с цилиндрами ISO 15552,

• Расходомеры и анализаторы воздуха – точные данные о расходе среды,

• Датчики влажности и температуры – для контроля условий рабочей среды.

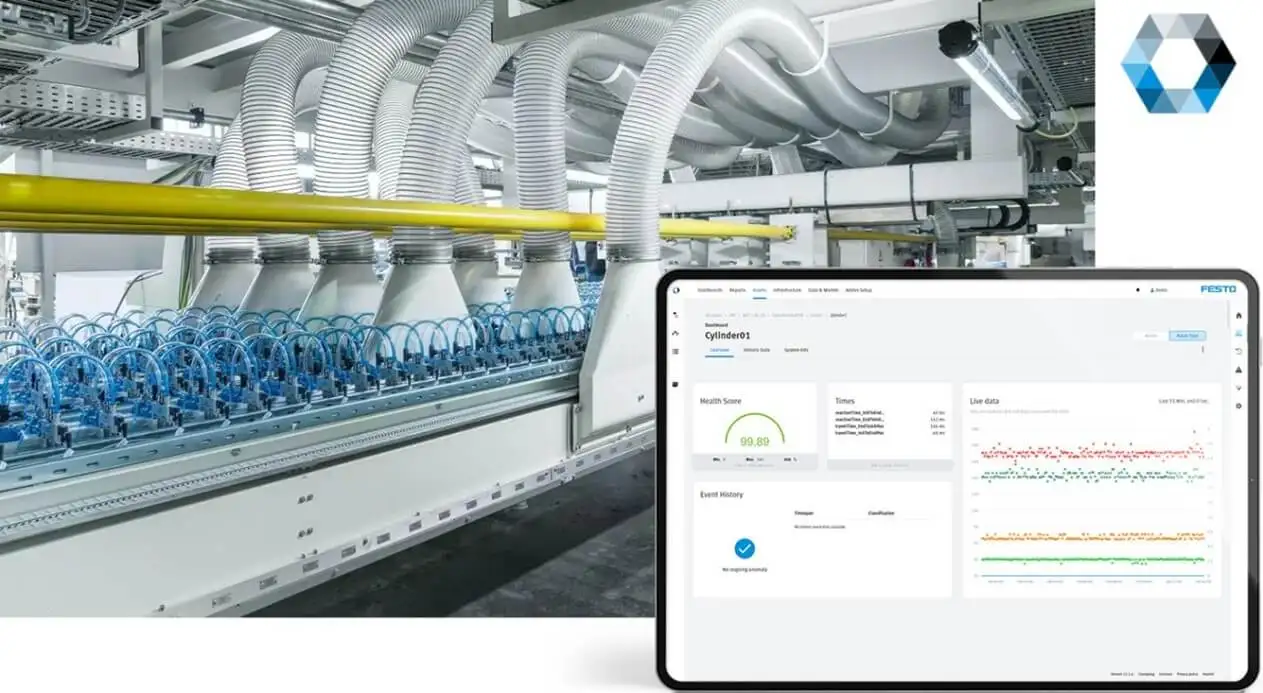

Анализ рабочих данных пневматических цилиндров с помощью программного обеспечения для прогнозного обслуживания

✓ Компоненты, готовые к использованию в Интернете вещей

Электроклапаны и приводы с коммуникационными интерфейсами (IO-Link, Modbus, EtherCAT),
Интеллектуальные пропорциональные клапаны с функцией самодиагностики.

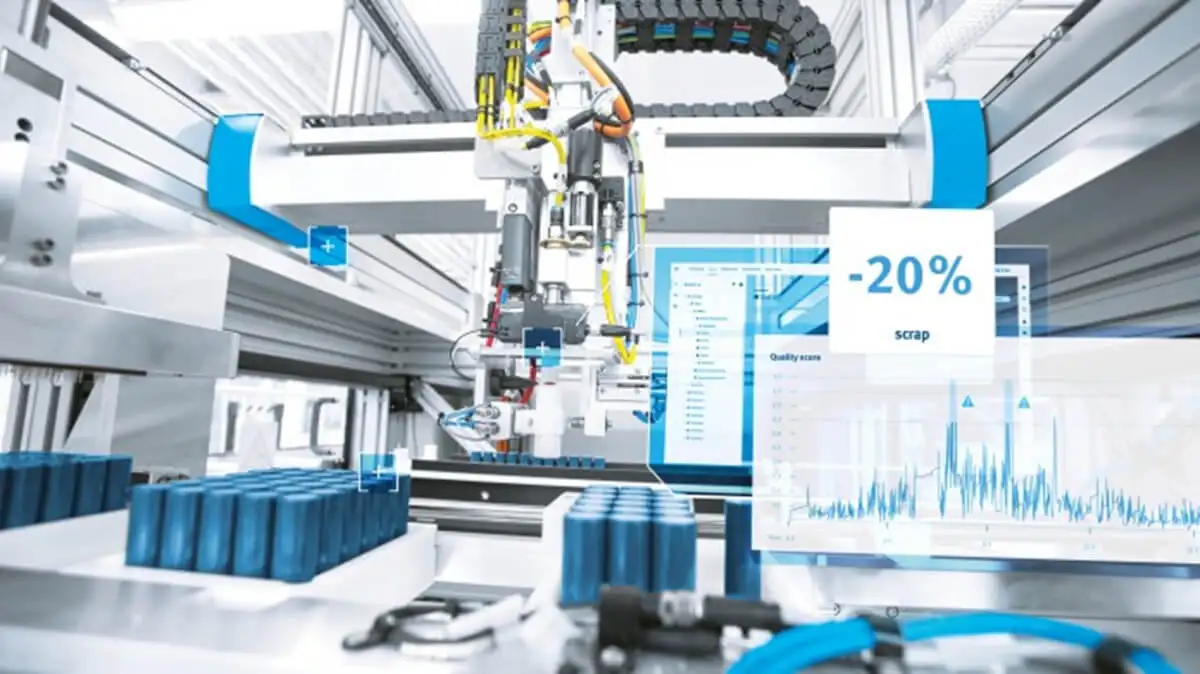

Использование технологии IO-Link в пневматике для уменьшения брака и улучшения прогнозного обслуживания

✓ Системные решения

Интегрированные блоки подготовки воздуха FRL с мониторингом состояния фильтров и осушителей,
Пулевые клапаны и обратные клапаны, приспособленные для работы с датчиками положения и диагностики контура.

Решения Festo в области Predictive Maintenance

Ведущие производители, такие как Festo, уже много лет разрабатывают технологии, поддерживающие мониторинг состояния пневматических систем в режиме реального времени. Компания предлагает ряд решений, посвященных предиктивному техническому обслуживанию как на уровне оборудования, так и на уровне программного обеспечения.

Ключевые компоненты и технологии Festo:

Festo Smart Pneumatics Monitor (SPM) – независимый диагностический модуль, анализирующий данные с датчиков давления, потока и приводов, генерируя в режиме реального времени сигналы тревоги и прогнозы износа компонентов.
CPX-FB36 – коммуникационный блок, позволяющий интегрировать пневматические системы с инфраструктурой IIoT и передавать данные в облако или SCADA/PLC.
Клапаны VTEM (Motion Terminal) – интеллектуальные электроклапаны с переменными характеристиками, автоматически адаптирующие параметры работы к текущей нагрузке. Их встроенные алгоритмы позволяют выявлять аномалии и прогнозировать неисправности.

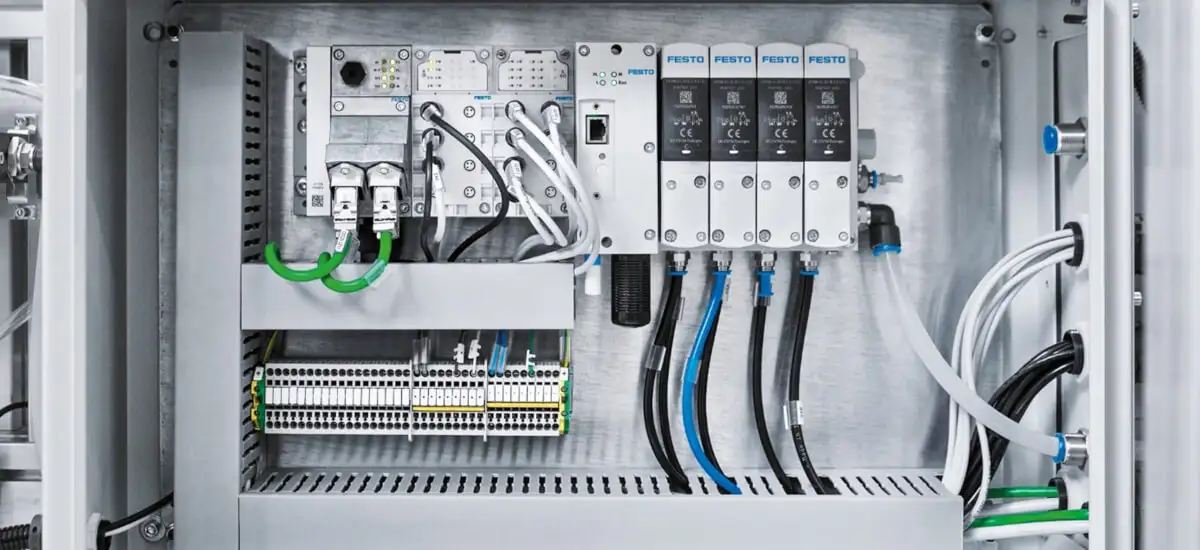

Модуль Festo Smart Pneumatics Monitor у шафі управління для збору даних та прогнозного обслуговування

Датчики потока SFAH, SFAB и SFM – компактные цифровые датчики, совместимые с IO-Link, позволяющие регистрировать поток воздуха, потери давления и неравномерность в цикле привода.
Festo AX (AI-based Analytics Software) – программное обеспечение, использующее искусственный интеллект для анализа данных с датчиков и прогнозирования износа элементов автоматики.

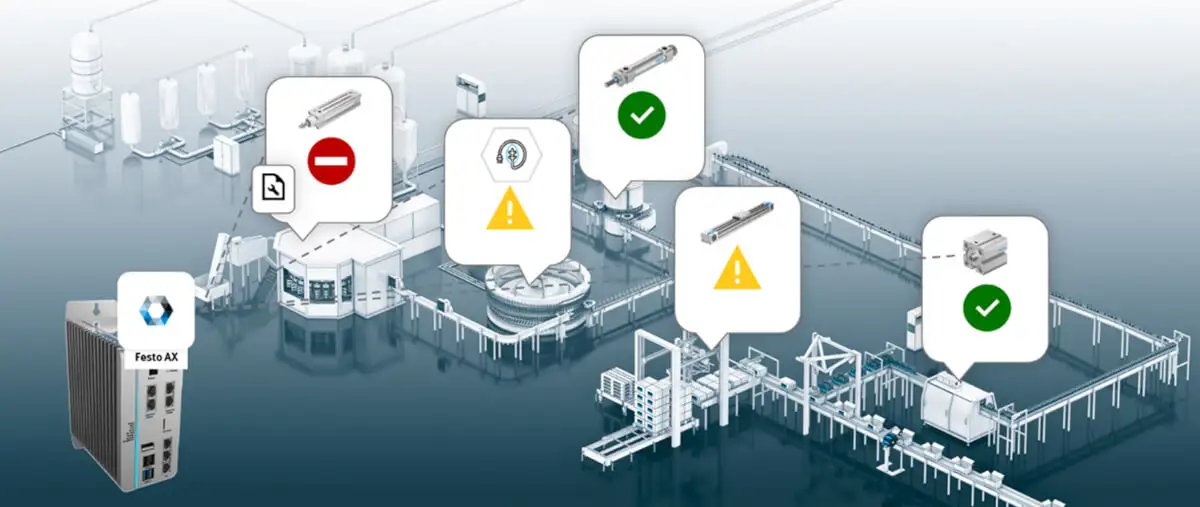

Применение искусственного интеллекта Festo AX для мониторинга состояния и прогнозного обслуживания компонентов пневматической системы

Интеграция с системами MES и ERP:

Festo позволяет интегрировать диагностику пневматических компонентов с главными системами управления производством, что открывает путь к полной автоматизации сервисного процесса, включая автоматический заказ запасных частей или формирование заявок для команды UR.

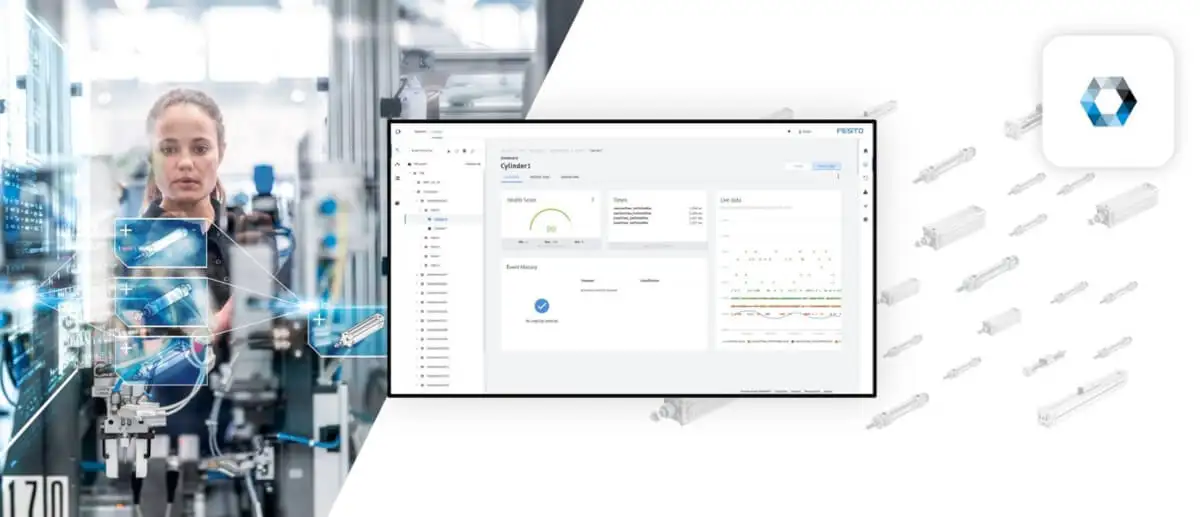

Интеграция систем MES и ERP с пневматическим оборудованием для комплексного мониторинга и прогнозного обслуживания

Синергия Festo + ПНЕВМАТ

Сотрудничество с таким партнером, как ПНЕВМАТ, который предлагает как компоненты Festo, так и технические консультации, позволяет внедрять интегрированные системы PdM даже на предприятиях, до сих пор не имеющих опыта в анализе данных.

Инженеры ПНЕВМАТ помогают в:

подбор датчиков и устройств Festo для конкретных приложений,
интеграции с PLC и существующей ИТ-инфраструктурой
анализе данных и построении прогнозных моделей,
обучение персонала UR в обслуживании и интерпретации результатов.

Инженер использует облачный сервис Festo для удаленного мониторинга и прогнозного обслуживания пневматических систем

Теория прогнозирования – как «предугадать неисправности»?

Прогнозное техническое обслуживание базируется на анализе тенденций и алгоритмах:

ΔX=Xt−Xt−n

Где:

X – измеренное значение (например, давление, расход),
t – текущее время измерения,
n – определенный промежуток времени.

Если значение ΔX превышает установленный порог, система посылает уведомление. Дополнительно можно использовать математические модели:

MTTF = Количество отказов / Время работы компонента

Благодаря этому можно прогнозировать отказы на основе истории работы и реальных данных.

Применение PdM в пневматике – практические сценарии

Силовые приводы на сборочной линии

Время движения поршня удлиняется на 20 мс. Система сообщает о потенциальном износе уплотнений – UR планирует обзор на ближайшую остановку.

Компрессор, интегрированный с анализатором воздуха

Увеличение влажности на 15% сигнализирует о неисправности осушителя – система переключает источник питания и вызывает сервисную службу, прежде чем конденсат повредит клапаны в линии.

Электроклапаны со счетчиком циклов

Приближение к предельному значению (например, 20 млн циклов) приводит к отправке сообщения в ERP и заказу нового клапана заранее.

Отрасли, которые больше всего выигрывают от внедрения прогнозирующего технического обслуживания в пневматических системах.
Промышленность	Пример применения PdM
Автомобильная промышленность	сборочные линии, роботы с пневматическим приводом, прессы, испытательные стенды.
Еда	Линии асептической упаковки, дозаторы, системы регулирования потока среды.
Фармацевтическая промышленность	Стерильные установки CIP/SIP с приводами и шаровыми кранами.
Логистика	Пневматические системы сортировки и транспортировки на складах
Химическая и нефтехимическая промышленность	Клапаны ATEX , регулирующие потоки паров и газов под давлением.
Печать и упаковка	Высокочастотные исполнительные механизмы – необходимость ранней диагностики

Преимущества Predictive Maintenance в пневматике

Сокращение простоев даже на 30–50%,
Удлинение срока эксплуатации компонентов,
Меньшее потребление сжатого воздуха (лучшее уплотнение, меньше потерь),
Высшая надежность и качество производства,
Безопасность процессов – устранение риска неожиданных аварий.
