Сучасна промисловість не може собі дозволити незаплановані простої. Витрати на переривання виробництва, вихід з ладу компонентів та аварійні ремонти зростають експоненціально разом зі складністю установки. Відповіддю на ці виклики є Predictive Maintenance (PdM) – стратегія прогнозного технічного обслуговування, яка завдяки аналізу даних та моніторингу технічного стану дозволяє передбачити несправності до їх виникнення.

У контексті промислової пневматики PdM стає ключовим інструментом технічного обслуговування, особливо в середовищах інтенсивної автоматизації, де циліндри, клапани та стиснене повітря є критичними елементами виробничих процесів.

Що таке Predictive Maintenance?

Predictive Maintenance (прогнозне технічне обслуговування) – це стратегія, метою якої є виявлення ознак зносу або несправності компонентів на основі поточних вимірювальних даних та їх аналізу, часто з використанням технологій IoT та AI.

На відміну від:

реактивного технічного обслуговування («ремонтуйте, коли зламається»),
профілактичного технічного обслуговування («обслуговуйте циклічно за графіком»),

PdM дозволяє планувати сервісне втручання саме тоді, коли це потрібно, без марнування ресурсів і ризику виходу з ладу.

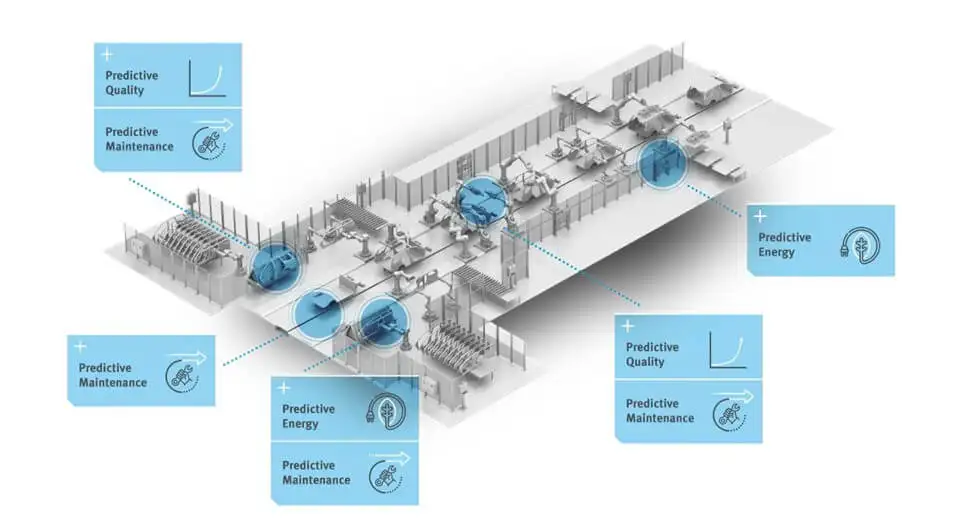

Схема впровадження прогнозного технічного обслуговування на автоматизованій виробничій лінії з пневматикою

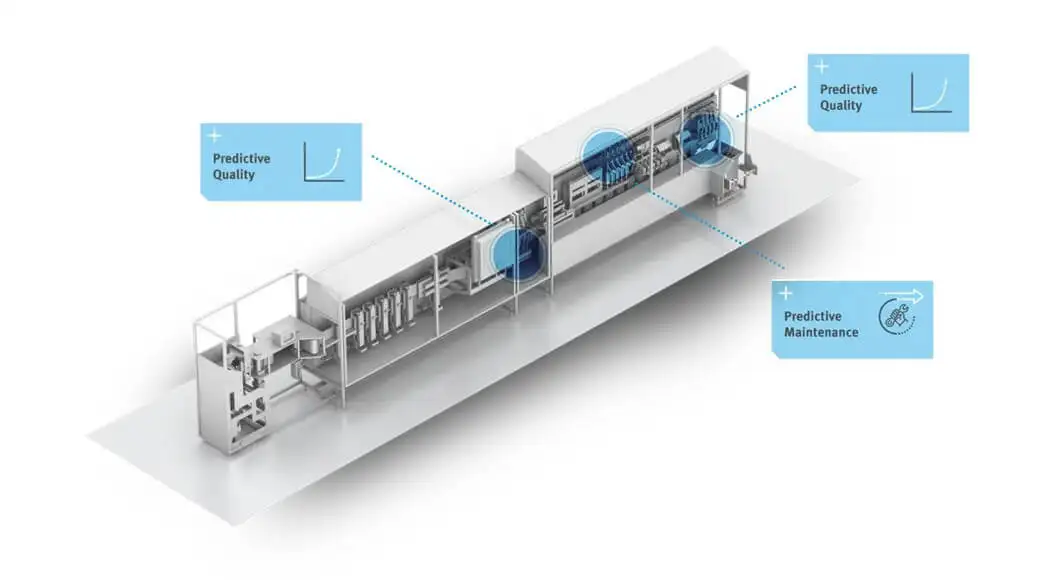

Концепція прогнозного технічного обслуговування для підвищення якості та ефективності промислової автоматизації

Чому пневматика ідеально підходить для Predictive Maintenance?

Пневматичні системи за своєю природою є динамічними, а їхні елементи піддаються змінним навантаженням, забрудненню, зносу та впливу навколишнього середовища. Типовими проблемами є:

падіння тиску внаслідок мікронегерметичності,
забруднені фільтри та осушувачі,
неправильна робота циліндрів (несправності поршня),
зношення розподільних клапанів і ущільнень,
знижена продуктивність компресора.

Всі ці явища можна виміряти і передбачити, якщо впровадити відповідні датчики та діагностичні алгоритми.

Моніторинг роботи промислових роботів за допомогою датчиків та планшета для прогнозного обслуговування

Ключові параметри, що контролюються в пневматичному PdM

В рамках Predictive Maintenance пневматичних систем контролюються, серед іншого:

Параметр	Значення	Метод виявлення
Робочий тиск	Сигналізує про падіння, перевантаження, протікання	Датчики тиску (аналогові або цифрові)
Час циклу приводу	Подовження може свідчити про тертя, протікання	Лічильники, енкодери, датчики положення
Потік повітря	Краплі можуть свідчити про протікання або засмічення фільтра.	Масові витратоміри , теплові
Вологість та якість повітря	Перевищення граничних значень може призвести до виходу з ладу клапанів та приводів.	Датчики точки роси, якість ISO 8573-1
Температура елементів	Надмірне нагрівання може свідчити про заклинювання або перевантаження.	Теплові датчики, ІЧ-камери
Кількість циклів	Ключ до оцінки терміну служби клапанів та приводів	Лічильники робіт, ПЛК, реєстратори даних

Компоненти PdM в пропозиції ПНЕВМАТ

ПНЕВМАТ, як один з лідерів ринку промислової пневматики, пропонує ряд рішень, що підтримують прогнозне технічне обслуговування, в тому числі:

✓ Датчики та сенсори

Датчики тиску (аналогові та цифрові) – для поточного моніторингу та виявлення відхилень,
Датчики положення циліндрів – наприклад, з виходом PNP, інтегровані з циліндрами ISO 15552,
Витратоміри та аналізатори повітря – точні дані про витрату середовища,
Датчики вологості та температури – для контролю умов робочого середовища.

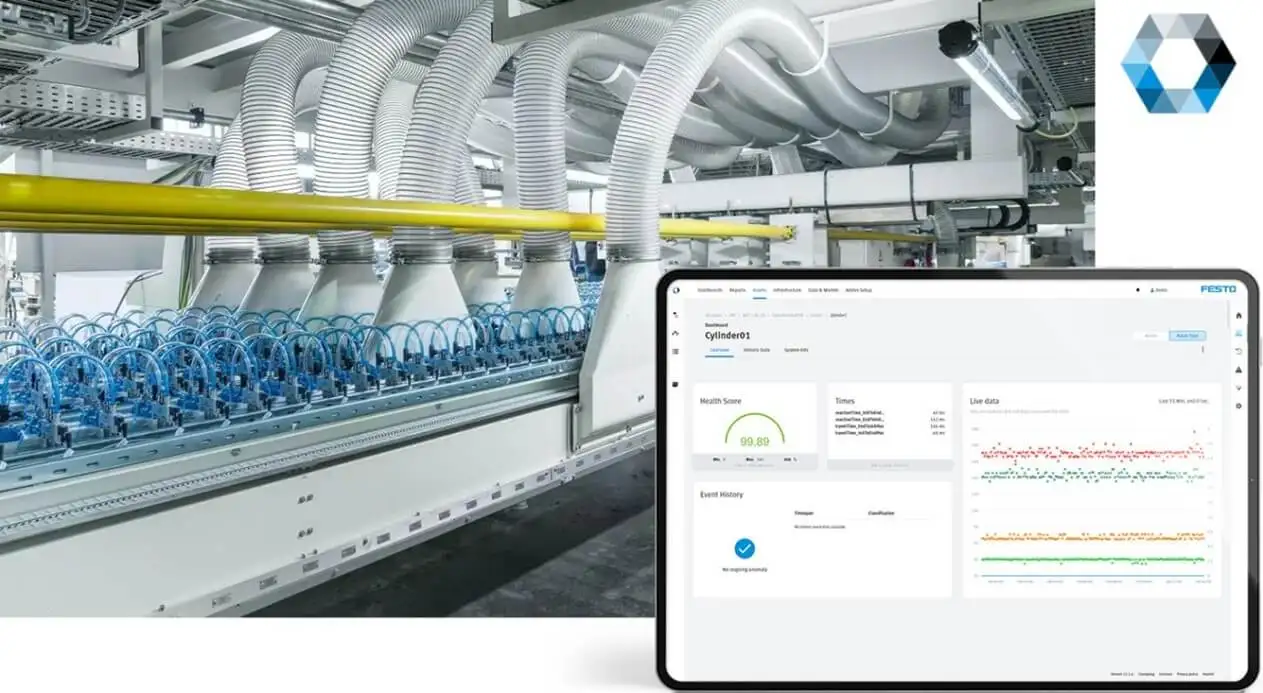

Аналіз робочих даних пневматичних циліндрів за допомогою програмного забезпечення для прогнозного обслуговування

✓ Компоненти, готові до використання в Інтернеті речей

Електроклапани та приводи з комунікаційними інтерфейсами (IO-Link, Modbus, EtherCAT),
Інтелектуальні пропорційні клапани з функцією самодіагностики.

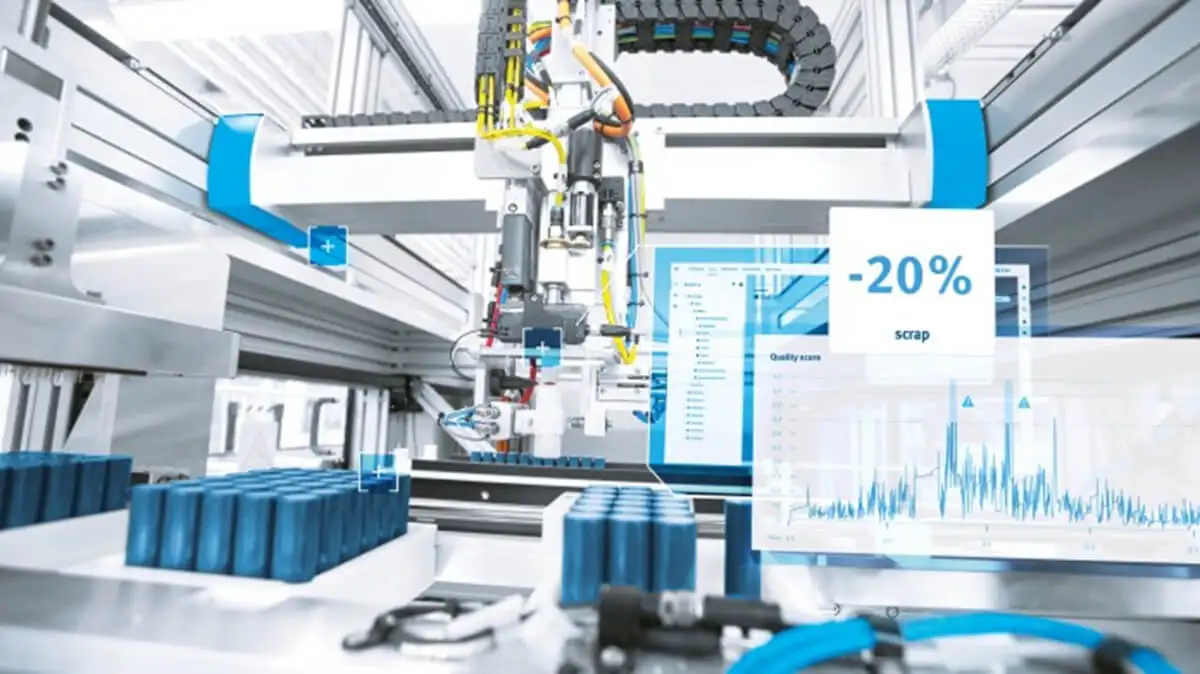

Використання технології IO-Link у пневматиці для зменшення браку та покращення прогнозного обслуговування

✓ Системні рішення

Інтегровані блоки підготовки повітря FRL з моніторингом стану фільтрів і осушувачів,
Кульові клапани і зворотні клапани, пристосовані для роботи з датчиками положення і діагностики контуру.

Рішення Festo в області Predictive Maintenance

Провідні виробники, такі як Festo, вже багато років розробляють технології, що підтримують моніторинг стану пневматичних систем в режимі реального часу. Компанія пропонує ряд рішень, присвячених предиктивному технічному обслуговуванню, як на рівні обладнання, так і на рівні програмного забезпечення.

Ключові компоненти та технології Festo:

Festo Smart Pneumatics Monitor (SPM) – незалежний діагностичний модуль, який аналізує дані з датчиків тиску, потоку та приводів, генеруючи в режимі реального часу сигнали тривоги та прогнози зносу компонентів.
CPX-FB36 – комунікаційний блок, що дозволяє інтегрувати пневматичні системи з інфраструктурою IIoT і передавати дані в хмару або SCADA/PLC.
Клапани VTEM (Motion Terminal) – інтелектуальні електроклапани зі змінними характеристиками, які автоматично адаптують параметри роботи до поточного навантаження. Їх вбудовані алгоритми дозволяють виявляти аномалії та прогнозувати несправності.

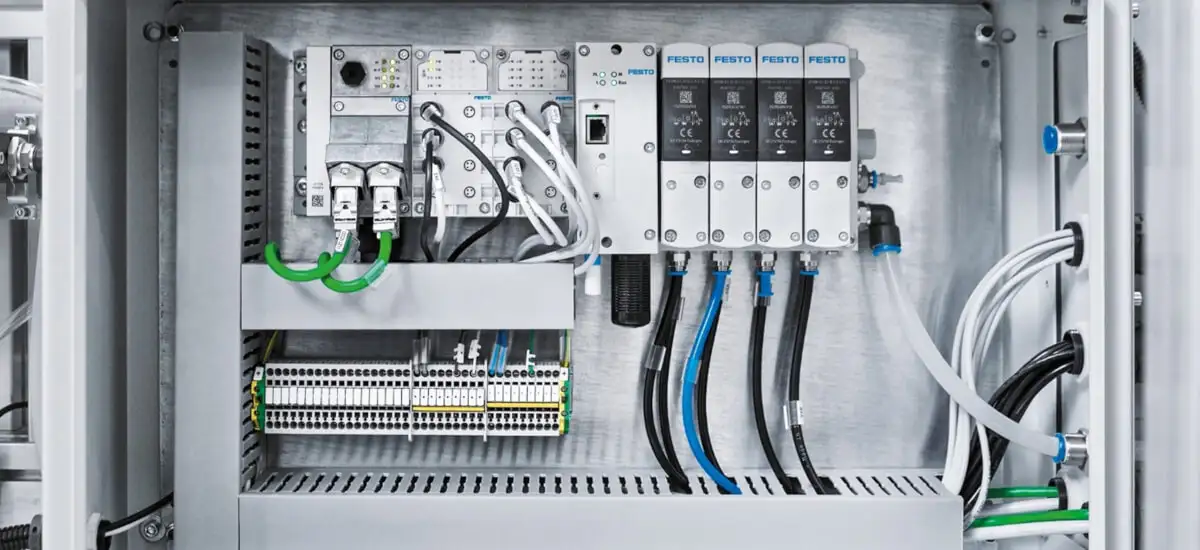

Модуль Festo Smart Pneumatics Monitor у шафі управління для збору даних та прогнозного обслуговування

Датчики потоку SFAH, SFAB і SFM – компактні цифрові датчики, сумісні з IO-Link, що дозволяють реєструвати потік повітря, втрати тиску і нерівномірність у циклі роботи приводу.
Festo AX (AI-based Analytics Software) – програмне забезпечення, що використовує штучний інтелект для аналізу даних з датчиків та прогнозування зносу елементів автоматики.

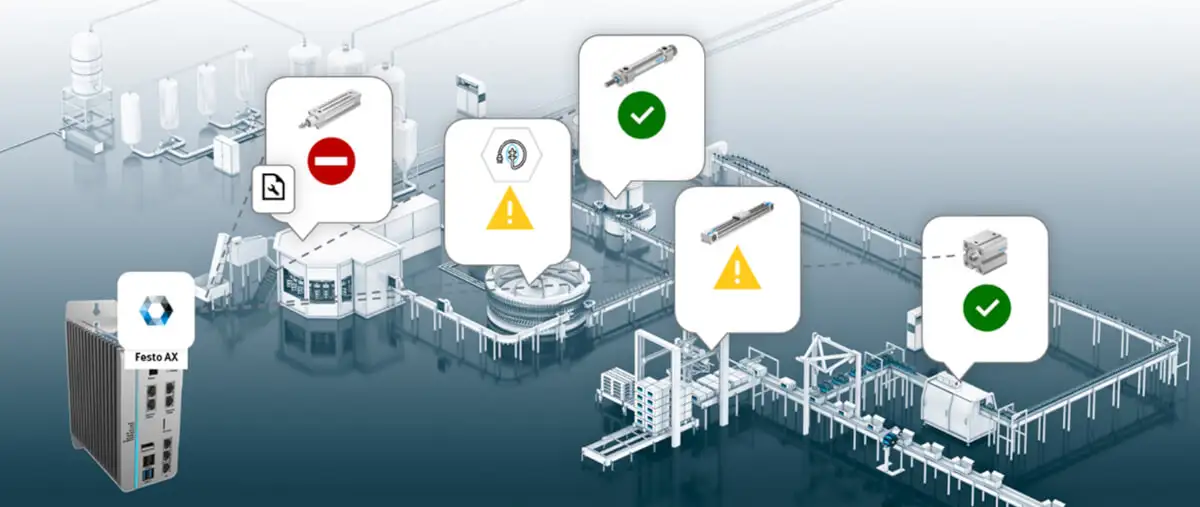

Застосування штучного інтелекту Festo AX для моніторингу стану та прогнозного обслуговування компонентів пневматичної системи.

Інтеграція з системами MES та ERP:

Festo дозволяє інтегрувати діагностику пневматичних компонентів з головними системами управління виробництвом, що відкриває шлях до повної автоматизації сервісного процесу, включаючи автоматичне замовлення запасних частин або формування заявок для команди UR.

Інтеграція систем MES та ERP з пневматичним обладнанням для комплексного моніторингу та прогнозного обслуговування

Синергія Festo + ПНЕВМАТ

Співпраця з таким партнером, як ПНЕВМАТ, який пропонує як компоненти Festo, так і технічні консультації, дозволяє впроваджувати інтегровані системи PdM навіть на підприємствах, які досі не мають досвіду в аналізі даних.

Інженери ПНЕВМАТ допомагають у:

підборі датчиків і пристроїв Festo для конкретних застосувань,
інтеграції з PLC і існуючою ІТ-інфраструктурою,
аналізі даних і побудові прогнозних моделей,
навчанні персоналу UR в обслуговуванні та інтерпретації результатів.

Інженер використовує хмарний сервіс Festo для віддаленого моніторингу та прогнозного обслуговування пневматичних систем

Теорія прогнозування – як «передбачити несправності»?

Прогнозне технічне обслуговування базується на аналізі тенденцій та алгоритмах:

ΔX=Xt−Xt−n

Де:

X – виміряне значення (наприклад, тиск, витрата),
t – поточний час вимірювання,
n – визначений проміжок часу.

Якщо значення ΔX перевищує встановлений поріг, система надсилає сповіщення. Додатково можна використовувати математичні моделі:

MTTF = Кількість відмов / Час роботи компонента

Завдяки цьому можна прогнозувати відмови на основі історії роботи та реальних даних.

Застосування PdM в пневматиці – практичні сценарії

Силові приводи на складальній лінії

Час руху поршня подовжується на 20 мс. Система повідомляє про потенційне зношення ущільнень – UR планує огляд на найближчу зупинку.

Компресор, інтегрований з аналізатором повітря

Збільшення вологості на 15% сигналізує про несправність осушувача – система перемикає джерело живлення і викликає сервісну службу, перш ніж конденсат пошкодить клапани в лінії.

Електроклапани з лічильником циклів

Наближення до граничного значення (наприклад, 20 млн циклів) призводить до надсилання повідомлення до ERP і замовлення нового клапана заздалегідь.

Галузі, які отримують найбільшу вигоду від прогнозного обслуговування в пневматиці
Промисловість	Приклад застосування PdM
Автомобільна промисловість	Складальні лінії, роботи з пневматичним приводом, преси, випробувальні стенди
Їжа	Асептичні пакувальні лінії, диспенсери, контроль потоку середовища
Фармацевтична	Стерильні установки CIP/SIP з приводами та кульовими клапанами
Логістика	Пневматичні системи сортування та транспортування на складах
Хімічна та нафтохімічна	Клапани ATEX , контроль парів та газів під тиском
Друк та упаковка	Високочастотні виконавчі механізми – необхідність ранньої діагностики

Переваги Predictive Maintenance в пневматиці

Скорочення простоїв навіть на 30–50%,
Подовження терміну експлуатації компонентів,
Менше споживання стисненого повітря (краще ущільнення, менше втрат),
Вища надійність і якість виробництва,
Безпека процесів – усунення ризику несподіваних аварій.
