Нужны ли элементы пневматики, особенно пневматические приводы, сертификата CE? Какие сертификаты платные? Сила, скрываемая в сжатом воздухе, является огромным преимуществом. Но на этапе приобретения пневматики требованием для многих клиентов есть также сертификаты, маркировки и аттестаты. Узнайте, какие документы должен предоставить поставщик пневматики.

Производители машин, отделы технического обслуживания или проектные бюро – это лишь немногие представители промышленности, которые могут требовать от поставщиков пневматического оборудования сертификаты и аттестаты.

В области сертификации и надлежащей маркировки пневматических изделий планку подняла Европейский Союз. В рамках совместной торговли польское законодательство пришлось привести в соответствие с требованиями ЕС. Возрастают также ожидания по отношению к поставщикам.

Какое значение имеет для Вас как клиента? Узнайте подробности.

Самые популярные сертификаты и аттестаты в пневматике

Сертификаты и аттестаты в пневматике – это документы общего характера, определяющие требования к качеству, допуск к работе в специфических условиях (по заказу клиента, например, аттестат ATEX на клапаны, контакт с пищевыми продуктами в пищевой промышленности) или сертификаты безопасности, регулирующие требования безопасности (например, предохранительные клапаны).

Существуют также сертификаты соответствия, то есть документы, подтверждающие, что элементы пневматики изготовлены в соответствии с проектом и использованием соответствующих материалов.

Чтобы развить эту тему в нашем справочнике, я обсудю самые важные сертификаты, аттестаты и различия между ними:

Директива о машинах 2006/42/ЕС
Документ «Свидетельство о приеме согласно PN-EN 1024 – сертификат 3.1»
Сертификат 3.1 и сертификат 2.1 – отличия
Сертификат 3.1 и сертификат 3.2 – отличия
Приемный контроль и внутренний контроль – отличия (инфографика)
Декларации соответствия для материалов и изделий, предназначенных для контакта с пищевыми продуктами
Кто выдает сертификаты и аттестаты в пневматике – платные и бесплатные?
Маркировка CE – что это такое, кто его выдает, касается ли оно пневматики?
Сертификаты качества пневматических цилиндров
Пневматические цилиндры и сертификат CE – является ли он обязательным?

Важнейшие сертификаты, декларации и аттестаты в пневматике

Ниже для иллюстрации темы представлен популярный тип деклараций по элементам пневматики, чтобы они могли быть допущены к эксплуатации в определенных условиях работы.

Директива о машинах 2006/42/ЕС

Одним из важнейших документов является Директива о машинах 2006/42/ЕС. Согласно ей машины классифицируются на две основные категории:

готовые машины (приводные механизмом привода – пневматическим насосом, имеющим один подвижный элемент)
незавершенные машины (для встраивания в другие машины и устройства, не пригодные для самостоятельного использования).

Такое четкое разделение очень четко определяет требования к каждой категории элементов пневматики. Пневматический привод является незавершенной машиной.

Документ «Свидетельство о приеме согласно PN-EN 1024 – сертификат 3.1»

Документ выдается производителем (производителем). Сертификат 3.1, в зависимости от производителя, чаще всего не бесплатный. Он требует более сложного приемного контроля. Такую декларацию клиенты обязаны представить на этапе выполнения заказа, поскольку сертификат выдается на конкретный продукт, например, на основании серийного номера, выбитого на корпусе.

Следует отметить, что сертификат 3.1 касается не только арматуры из нержавеющей стали, но и учитывается при производстве изделий из углеродистой стали или чугуна.

Сертификат 3.1 – это сертификат контроля, соответствующий стандарту EN 102204:2004. Он является для клиента подтверждением того, что поставленные ему металлические изделия и другие элементы пневматики отвечают требованиям, указанным в заказе (исследование склада, прочности), и результатам испытаний поставок.

Сертификат 3.1 и сертификат 2.1 – отличия

Если вы задаетесь вопросом, в чем заключаются различия между сертификатом 3.1 и сертификатом 2.1, то следует отметить, что это документы из одной серии, но они отличаются деталями.

Сертификат 2.1 – это документ контроля качества. Он содержит информацию о соответствии заказу клиента без добавления документации с исследованиями, проведенными при контроле. Документ базируется на упрощенном внутреннем контроле в соответствии с внутренними процедурами производителя. Сертификат 2.1 выдается бесплатно.

Сертификат 3.1. и сертификат 3.2 – отличия

Как я уже упоминала выше, сертификат 3.1. – это заявление производителя (производителя), содержащее подтверждение того, что изделия для клиента отвечают требованиям, указанным в заказе.

В случае сертификата 3.2 ситуация аналогична вышеуказанной, но с таким дополнением, что к сертификату 3.2 прилагаются результаты испытаний по приемочной проверке, проведенной, в частности:

уполномоченным инспектором Управления технического надзора (UDT),
уполномоченного представителя другой с тороны, другими словами - заказчика
независимого от производственного отдела представителя изготовителя.

Оба документа, сертификат 3.1 и сертификат 3.2 (документ контроля) платные.

Приемный контроль и внутренний контроль – отличия

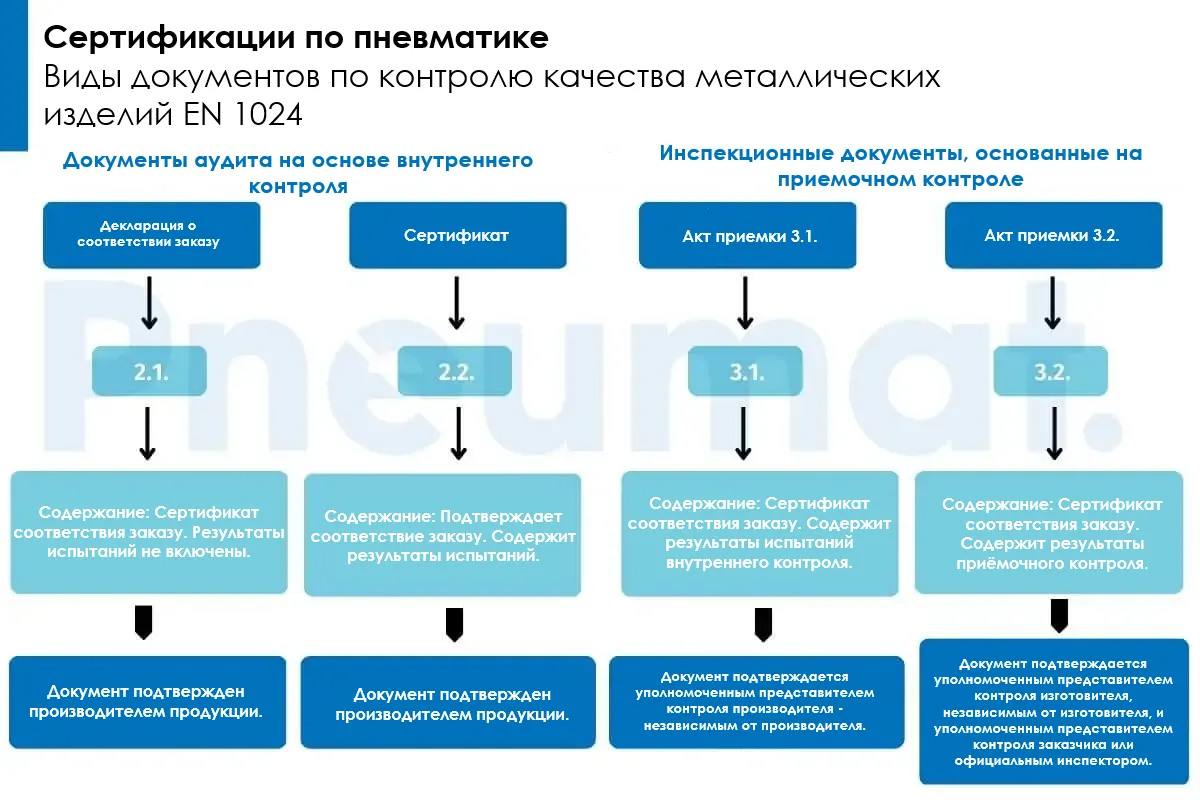

Схема с классификацией и описанием видов документов контроля изделий из металла согласно стандарту EN 10204. Указана разница между декларацией, аттестатом (2.1, 2.2) и свидетельствами приёмки (3.1, 3.2)

Здесь прозвучали два выражения, которые, по моему мнению, также нуждаются в объяснении. Внутренний контроль основан на управлении качеством всего производства, а не на контроле каждого изделия. Это не обязывает производителя привлекать независимый от производства контроль качества. Приемный контроль состоит в проверке изделия из партии, отправляемой клиенту. И в этом случае необходим представитель контроля со второй или третьей стороны.

Декларация соответствия для материалов и изделий, предназначенных для контакта с пищевыми продуктами.

Документ, кратко называемый Декларацией соответствия (DoC), выдается производителем или поставщиком пневматики, если он является первым импортером решения.

Сертификат типа ЕС для предохранительных клапанов.

Документ выдается поставщиком предохранительных клапанов. Этот тип сертификата бесплатный.

Ситуация меняется, если мы хотим получить аттестат или сертификат для конкретного изделия, внедренного на нашем предприятии. Плата за экспертизу, целью которой является «проведение оценки предприятия, подготавливающего предохранительные клапаны для подтверждения давления настройки», взимается Управлением технического надзора (UDT). Как поясняет Управление: «Услуга имеет целью проверку действий предприятия при подготовке предохранительных клапанов к контролю настроек».

Сертификаты TÜV в пневматике

Сертификаты TUV для многих клиентов являются подтверждением качества и синонимом безопасности. Изданные немецкой ассоциацией технического надзора они подтверждают, что продукт отвечает требованиям немецкого закона о безопасности оборудования.

Сертификаты и аттестаты TUV обычно относятся к конкретным группам продуктов, изготовленным определенным производителем. В случае пневматики такая форма сертификации продукции применяется, в частности, к предохранительным клапанам.

Сертификат огнестойкости согласно Норме 2014/68/EU

Сертификат огнестойкости 2014/68/EU выдается поставщиком пневматики. Он бесплатный.

Сертификаты ATEX для взрывоопасных зон и FDA, NSF, ACS в производстве пищевых продуктов

Такие документы представляются по запросу клиента. Продукт с сертификатом ATEX, если попадает в зону, потенциально опасную для взрыва, становится безопасным для работников и окружающей среды при возникновении опасности.

Сертификаты ATEX, а также FDA, NSF в редких случаях могут потребовать проведения дополнительных исследований и испытаний. Это приводит к дополнительным затратам.

Какие сертификаты и аттестаты в пневматике платные или бесплатные?

Из приведенных выше примеров следует, что большинство из них являются бесплатными. Клиент будет обязан оплатить дополнительные сертификаты и аттестаты в случае конкретного изделия из пневматики.

Маркировка CE – что это такое, кто его присваивает и касается ли она пневматики?

Нужны ли пневматические цилиндры маркировки CE? Этот вопрос часто задают клиенты. Маркировка CE для клиента является информацией (как указано в Регламенте Европейского Парламента № 765/2008), указывающей на соответствие продукта действующим требованиям. Продукт с маркировкой CE отвечает основным требованиям соответствующих европейских нормативных актов по охране окружающей среды, здоровью и безопасности.

Как отмечено: «(...) путем нанесения на продукт маркировки CE производитель заявляет о соответствии данного продукта всем действующим требованиям, тем самым беря на себя полную ответственность».

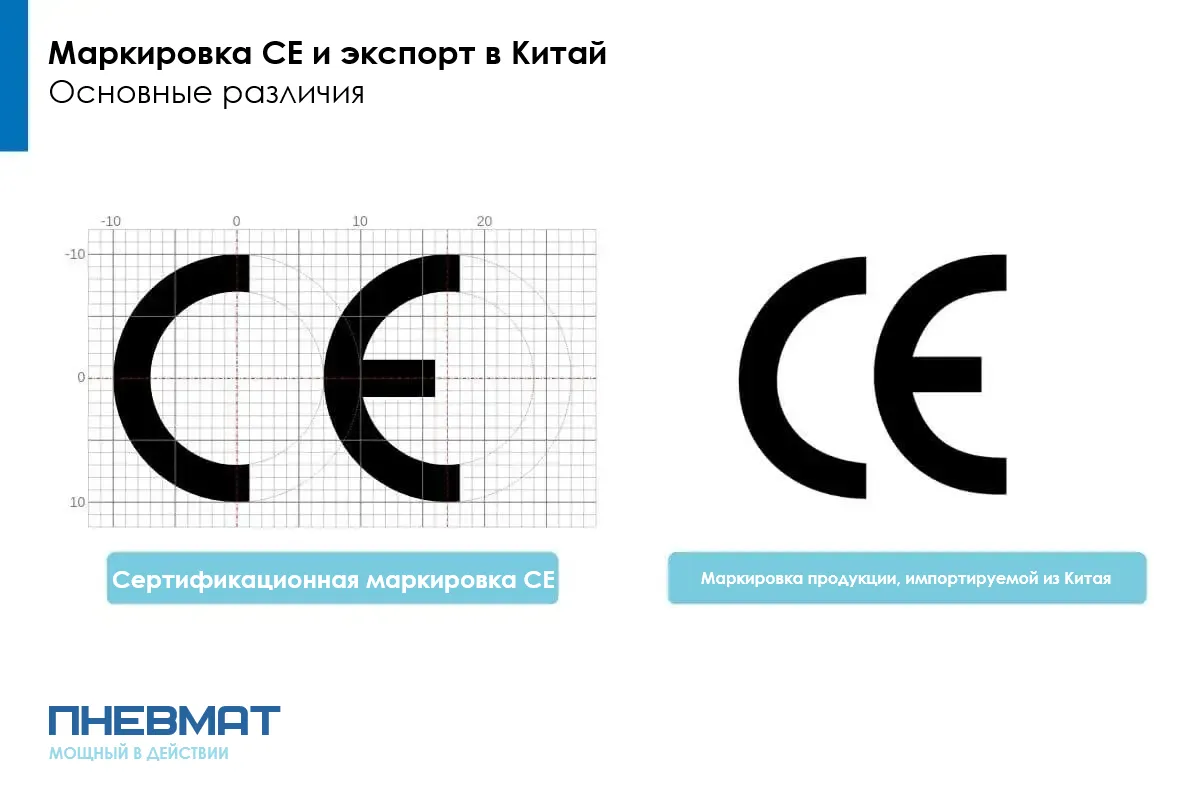

Сравнение оригинальной европейской маркировки сертификата CE (Conformité Européenne) и похожего знака China Export. Показаны различия в расстоянии и пропорциях между буквами "C" и "E"

Следует при этом подчеркнуть, что за размещение знака соответствия CE на продукте, не подлежащем такой маркировке (вводящей потребителя в заблуждение), грозит финансовое наказание.

Сертификаты качества пневматических приводов

Это вопрос, который часто задают наши отечественные и зарубежные клиенты, дистрибьюторы и торговые партнеры. Такие документы требуют клиенты, являющиеся посредниками в продаже пневматических поводов.

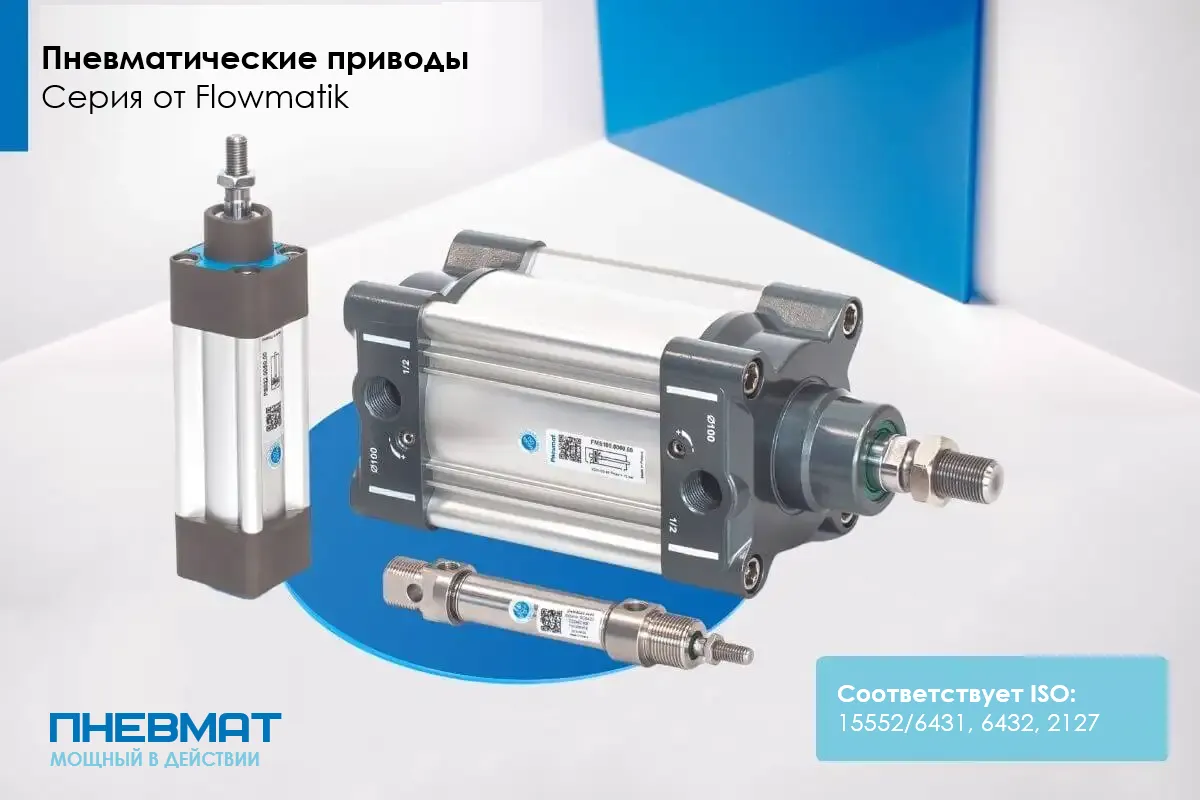

Пневматические цилиндры и маркировка CE

Проще говоря: пневматические цилиндры не подпадают под действие сертификата CE. Основанием такого статуса является Директива о машинах 2006/42/ЕС. Согласно ему, пневматические цилиндры не имеют собственного привода и управления. В таком случае сертификат CE (маркировка CE) не распространяется на пневматические цилиндры.

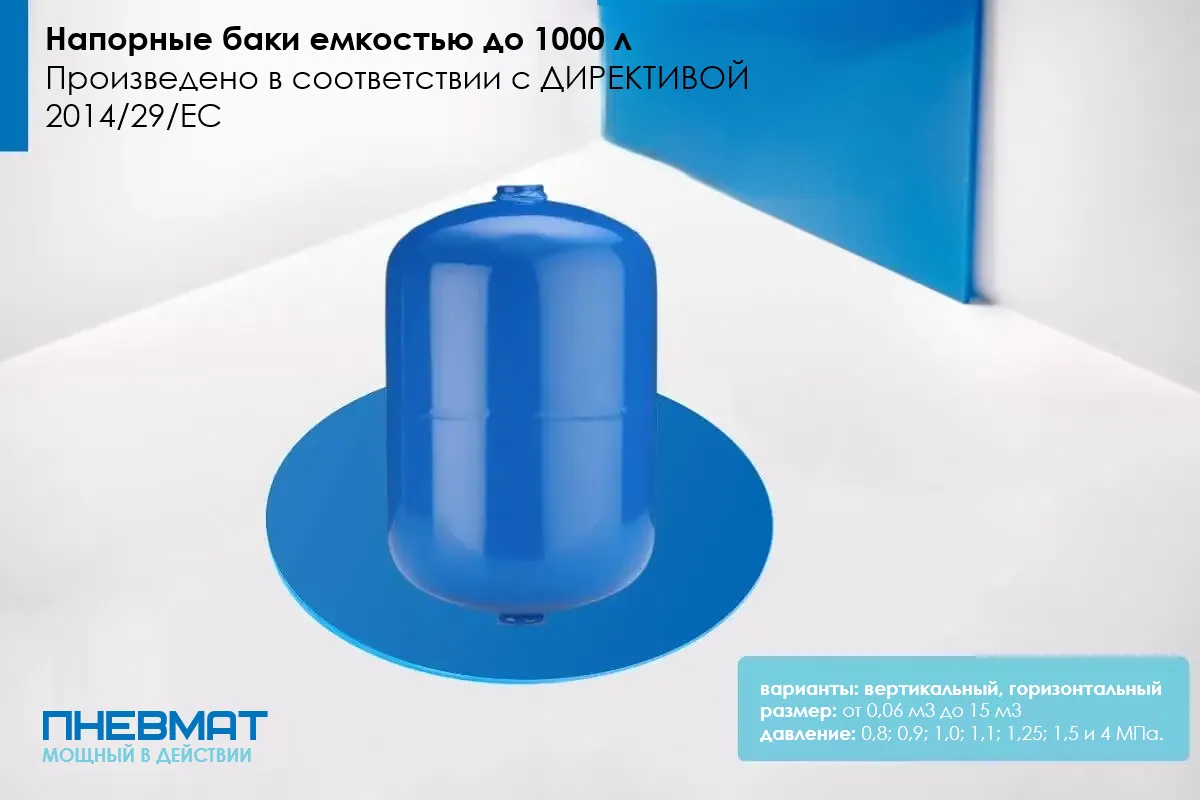

Сертификат CE для резервуаров под давлением

Этот тип документа предоставляется поставщиком пневматического оборудования. Резервуары под давлением являются одним из важнейших компонентов установки сжатого воздуха.

Существуют две директивы, касающиеся отдельно стоящих компенсационных резервуаров. Допуск к эксплуатации в определенных условиях определяется Директивой Европейского Парламента и Совета 2014/68/ЕС, которая является основной и действует уже много лет (периодически обновляется Союзом).

Вторая – относительно новая, касается меньших резервуаров и на практике относится к резервуарам V max. =1000 литров при проектном давлении p max.= 10 бар. Директива 2014/29/ЕС была введена с целью упрощения процедур регистрации меньших резервуаров, имеющих емкость менее 1 м3 и часто используются как вспомогательные.

Подводя итог: сосуды под давлением маркируются символом CE. Более подробная информация по этому вопросу содержится в так называемом паспорте сосуда под давлением, то есть наборе документов с серийным номером, выдаваемом производителем для каждого экземпляра сосуда.

Сертификаты в пневматике – итог

Наиболее часто используемые сертификаты в пневматике являются гарантией качества, соответствия и безопасности для продуктов и решений, отвечающих определенным требованиям. Положительной информацией является то, что большинство из них бесплатны.

Требование по выдаче соответствующих документов является необходимым и обязательным. Благодаря этому мы располагаем информацией о том, каким требованиям должны соответствовать элементы пневматики, чтобы быть допущены к использованию в определенных условиях работы.

Если вы хотите, чтобы мы помогли вам решить проблемы в области пневматики, ожидаете профессиональной консультации в этой области – свяжитесь с нами!

Источники:

Директива о машинах 2006/42/ЕС – Министерство развития и технологий (по состоянию на 22.02.2023 г.)

Директива 2006/42/ЕС – стандарты типа А и типа В для машин (по состоянию на 22.02.2023 г.)

Директива Европейского Парламента и Совета 2014/68/ЕС для сосудов под давлением (по состоянию на 22.03.2023 г.)

Директива Европейского Парламента и Совета 2014/68/ЕС (на 22.02.2023 г.)

Общие правила, регулирующие маркировку CE – Регламент Европейского Парламента и Совета (ЕС) № 765/2008 от 9 июля 2009 г. (по состоянию на 22.02.2023 г.)

Регламент Европейского Парламента и Совета (ЕС) № 1025/2012 о простых сосудах под давлением (по состоянию на 22.02.2023 г.)

Декларации соответствия для материалов и изделий, предназначенных для контакта с пищевыми продуктами – Национальный центр пищевого образования (по состоянию на 27.02.2023 г.)

Lexlege.pl (по состоянию на 27.02.2023 г.
