Чи потребують елементи пневматики, особливо пневматичні приводи, сертифіката CE? Які сертифікати є платними? Сила, що криється в стисненому повітрі, є величезним перевагою. Але на етапі придбання пневматики вимогою для багатьох клієнтів є також сертифікати, маркування та атестати. Дізнайтеся, які документи повинен надати вам постачальник пневматики.

Виробники машин, відділи технічного обслуговування або проектні бюро – це лише деякі з багатьох представників промисловості, які можуть вимагати від постачальників пневматичного обладнання сертифікати та атестати.

У сфері сертифікації та належного маркування пневматичних виробів планку підняла Європейська Союз. В рамках спільної торгівлі польське законодавство довелося привести у відповідність до вимог ЄС. Зростають також очікування щодо постачальників.

Яке це має значення для Вас як клієнта? Дізнайтеся подробиці.

Найпопулярніші сертифікати та атестати в пневматиці

Сертифікати та атестати в пневматиці – це документи загального характеру, що визначають вимоги до якості, допуск до роботи в специфічних умовах (на замовлення клієнта, наприклад, атестат ATEX на клапани, контакт з харчовими продуктами в харчовій промисловості) або сертифікати безпеки, що регулюють вимоги безпеки (наприклад, на запобіжні клапани).

Існують також сертифікати відповідності, тобто документи, що підтверджують, що елементи пневматики виготовлені відповідно до проекту та з використанням відповідних матеріалів.

Щоб розвинути цю тему в нашому довіднику, я обговорю найважливіші сертифікати, атестати та відмінності між ними:

Директива про машини 2006/42/ЄС
Документ «Свідоцтво про приймання згідно з PN-EN 1024 - сертифікат 3.1»
Сертифікат 3.1 та сертифікат 2.1 - відмінності
Сертифікат 3.1 та сертифікат 3.2 - відмінності
Приймальний контроль та внутрішній контроль - відмінності (інфографіка)
Декларації відповідності для матеріалів та виробів, призначених для контакту з харчовими продуктами
Хто видає сертифікати та атестати в пневматиці - платні та безкоштовні?
Маркування CE - що це таке, хто його видає, чи стосується воно пневматики?
Сертифікати якості пневматичних циліндрів
Пневматичні циліндри та сертифікат CE - чи є він обов'язковим?

Найважливіші сертифікати, декларації та атестати в пневматиці

Нижче для ілюстрації теми наведено популярний тип декларацій щодо елементів пневматики, щоб вони могли бути допущені до експлуатації в певних умовах роботи.

Директива про машини 2006/42/ЄС

Одним з найважливіших документів є Директива про машини 2006/42/ЄС. Згідно з нею машини класифікуються на дві основні категорії:

готові машини (приводні механізмом приводу - пневматичним насосом, що мають один рухомий елемент)
незавершені машини (для вбудовування в інші машини та пристрої, непридатні для самостійного використання).

Такий чіткий поділ дуже чітко визначає вимоги до кожної категорії елементів пневматики. Пневматичний привід є незавершеною машиною.

Документ «Свідоцтво про приймання згідно з PN-EN 1024 – сертифікат 3.1»

Документ видається виробником (виробником). Сертифікат 3.1, залежно від виробника, найчастіше не є безкоштовним. Він вимагає більш складного приймального контролю. Таку декларацію клієнти зобов'язані подати на етапі виконання замовлення, оскільки сертифікат видається на конкретний продукт, наприклад, на підставі серійного номера, вибитого на корпусі.

Варто зазначити, що сертифікат 3.1 стосується не тільки арматури з нержавіючої сталі, але й враховується при виробництві виробів з вуглецевої сталі або чавуну.

Сертифікат 3.1 – це сертифікат контролю, що відповідає стандарту EN 102204:2004. Він є для клієнта підтвердженням того, що поставлені йому «металеві вироби» та інші елементи пневматики відповідають вимогам, зазначеним у замовленні (дослідження складу, міцності), та результатам випробувань поставок.

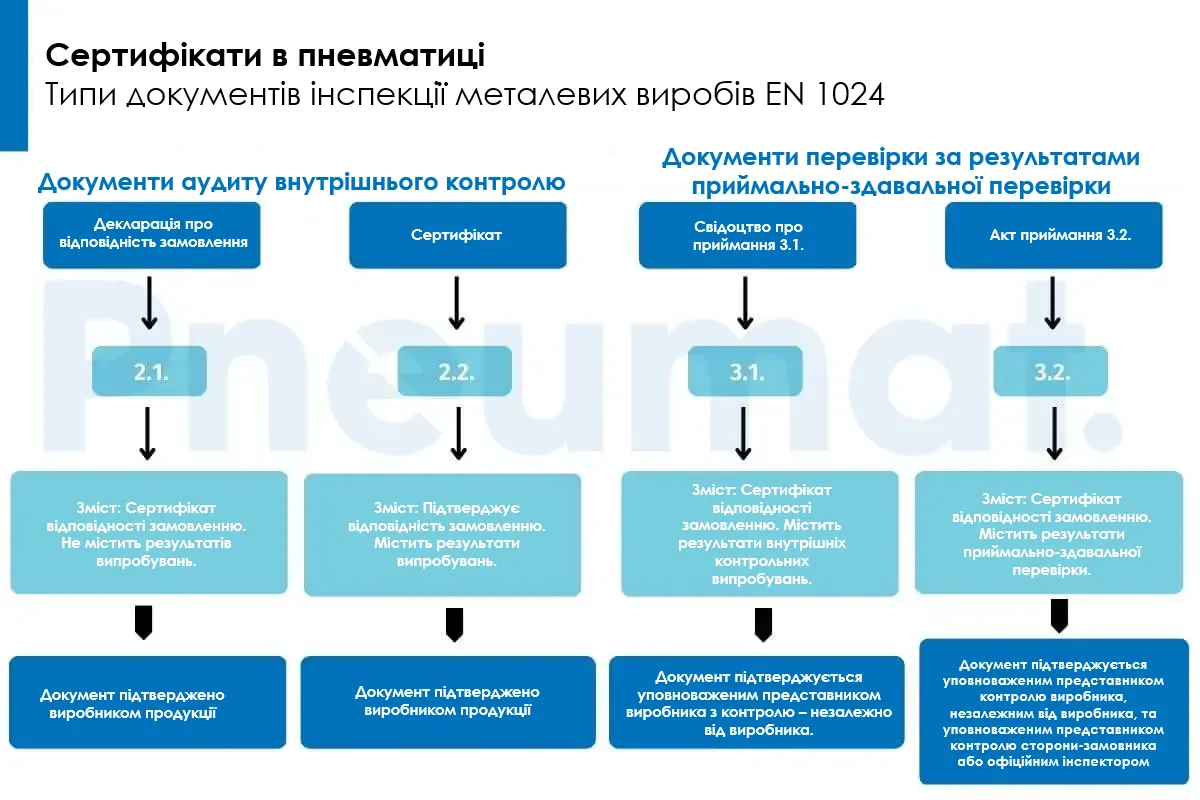

Сертифікат 3.1 та сертифікат 2.1 – відмінності

Якщо ви задаєтеся питанням, у чому полягають відмінності між сертифікатом 3.1 та сертифікатом 2.1, то мушу зазначити, що це документи з однієї серії, але вони відрізняються деталями.

Сертифікат 2.1 – це документ контролю якості. Він містить інформацію про відповідність замовленню клієнта без додавання документації з дослідженнями, проведеними під час контролю. Документ базується на спрощеному внутрішньому контролі відповідно до внутрішніх процедур виробника. Сертифікат 2.1 видається безкоштовно.

Сертифікат 3.1. та сертифікат 3.2 – відмінності

Як я вже згадувала вище, сертифікат 3.1. – це заява виробника (виробника), що містить підтвердження того, що вироби для клієнта відповідають вимогам, зазначеним у замовленні.

У випадку сертифіката 3.2 ситуація аналогічна до вищезазначеної, але з таким доповненням, що до сертифіката 3.2 додаються результати випробувань з приймальної перевірки, проведеної, зокрема:

уповноваженим інспектором Управління технічного нагляду (UDT),
уповноваженого представника іншої сторони, іншими словами - замовника,
незалежного від виробничого відділу представника виробника.

Обидва документи, сертифікат 3.1 і сертифікат 3.2 (документ контролю) є платними.

Приймальний контроль та внутрішній контроль – відмінності

Тут прозвучали два вирази, які, на мою думку, також потребують пояснення. Внутрішній контроль базується на управлінні якістю всього виробництва, а не на контролі кожного виробу. Це не зобов'язує виробника залучати незалежний від виробництва контроль якості. Приймальний контроль полягає у перевірці виробу з партії, що відправляється клієнту. І в цьому випадку необхідний представник контролю з другої або третьої сторони.

Декларації відповідності для матеріалів і виробів, призначених для контакту з харчовими продуктами.

Документ, який коротко називається Декларацією відповідності (DoC), видається виробником або постачальником пневматики, якщо він є першим імпортером рішення.

Сертифікат типу ЄС для запобіжних клапанів.

Документ видається постачальником запобіжних клапанів. Цей тип сертифіката є безкоштовним.

Ситуація змінюється, якщо ми хочемо отримати атестат або сертифікат для конкретного виробу, впровадженого на нашому підприємстві. Плата за експертизу, метою якої є «проведення оцінки підприємства, що готує запобіжні клапани для підтвердження тиску налаштування», стягується Управлінням технічного нагляду (UDT). Як пояснює Управління: «Послуга має на меті перевірку дій підприємства під час підготовки запобіжних клапанів до контролю налаштувань».

Сертифікати TÜV у пневматиці

Сертифікати TUV для багатьох клієнтів є доказом якості та синонімом безпеки. Видані німецькою асоціацією технічного нагляду, вони підтверджують, що продукт відповідає вимогам німецького закону про безпеку обладнання.

Сертифікати та атестати TUV зазвичай стосуються конкретних груп продуктів, виготовлених певним виробником. У випадку пневматики така форма сертифікації продукції застосовується, зокрема, до запобіжних клапанів.

Сертифікат вогнестійкості згідно з Нормою 2014/68/EU

Сертифікат вогнестійкості 2014/68/EU видається постачальником пневматики. Він є безкоштовним.

Сертифікати ATEX для вибухонебезпечних зон та FDA, NSF, ACS у виробництві харчових продуктів

Такі документи видаються на запит клієнта. Продукт із сертифікатом ATEX, якщо потрапляє в зону, потенційно небезпечну для вибуху, стає безпечним для працівників та навколишнього середовища в разі виникнення небезпеки.

Сертифікати ATEX, а також FDA, NSF в окремих випадках можуть вимагати проведення додаткових досліджень і випробувань. Це зумовлює додаткові витрати.

Які сертифікати та атестати в пневматиці є платними або безкоштовними?

З наведених вище прикладів випливає, що більшість з них є безкоштовними. Клієнт буде зобов'язаний сплатити за додаткові сертифікати та атестати у випадку конкретного виробу з пневматики.

Маркування CE - що це таке, хто його присвоює і чи стосується воно пневматики?

Чи потребують пневматичні циліндри маркування CE? Це питання часто задають клієнти. Маркування CE для клієнта є інформацією (як зазначено в Регламенті Європейського Парламенту № 765/2008), що вказує на відповідність продукту чинним вимогам. Продукт з маркуванням CE відповідає основним вимогам відповідних європейських нормативних актів щодо охорони навколишнього середовища, здоров'я та безпеки.

Як зазначено: «(...) шляхом нанесення на продукт маркування CE виробник заявляє про відповідність даного продукту всім чинним вимогам, тим самим беручи на себе повну відповідальність».

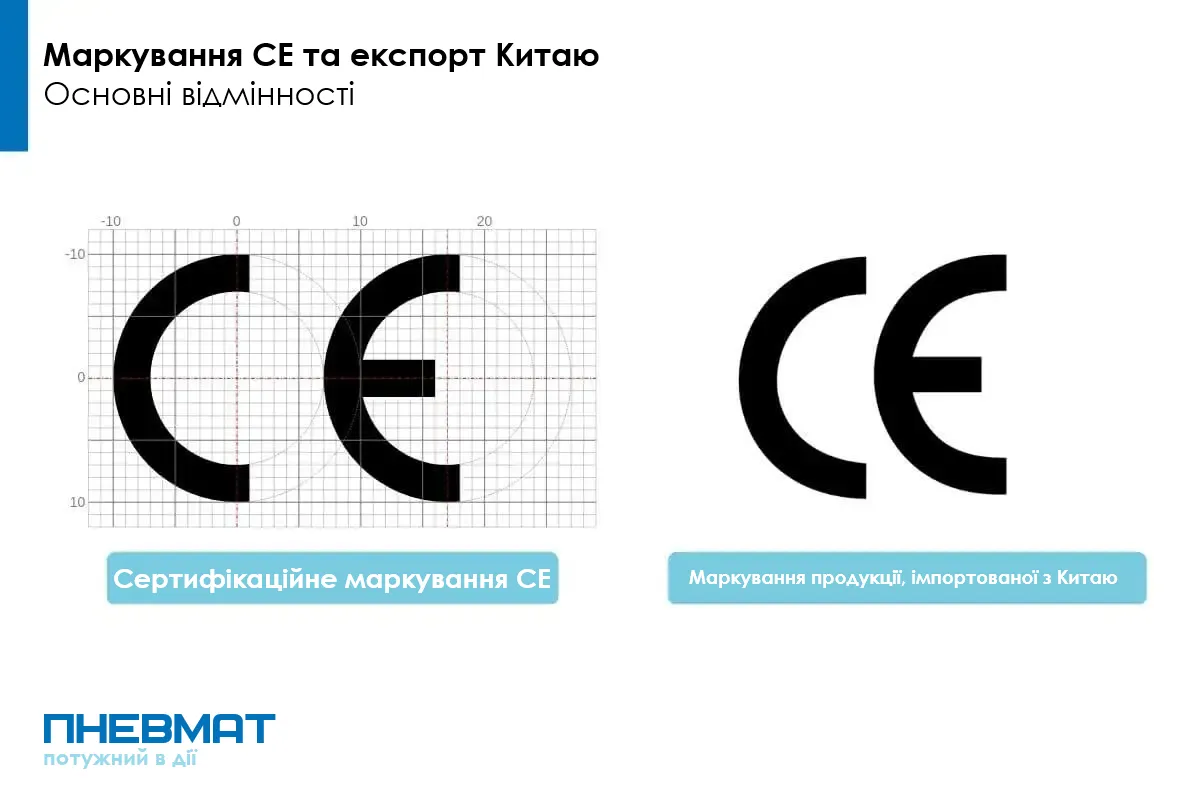

Порівняння оригінального європейського маркування сертифікату CE (Conformité Européenne) та схожого знаку China Export. Показано відмінності у відстані та пропорціях між літерами "C" та "E".

Варто при цій нагоді підкреслити, що за розміщення знака відповідності CE на продукті, який не підлягає такому маркуванню (що вводить споживача в оману), загрожує фінансове покарання.

Сертифікати якості пневматичних приводів

Це питання, яке дуже часто задають наші вітчизняні та закордонні клієнти, дистриб'ютори та торгові партнери. Такі документи вимагають клієнти, які є посередниками у продажу пневматичних приводів.

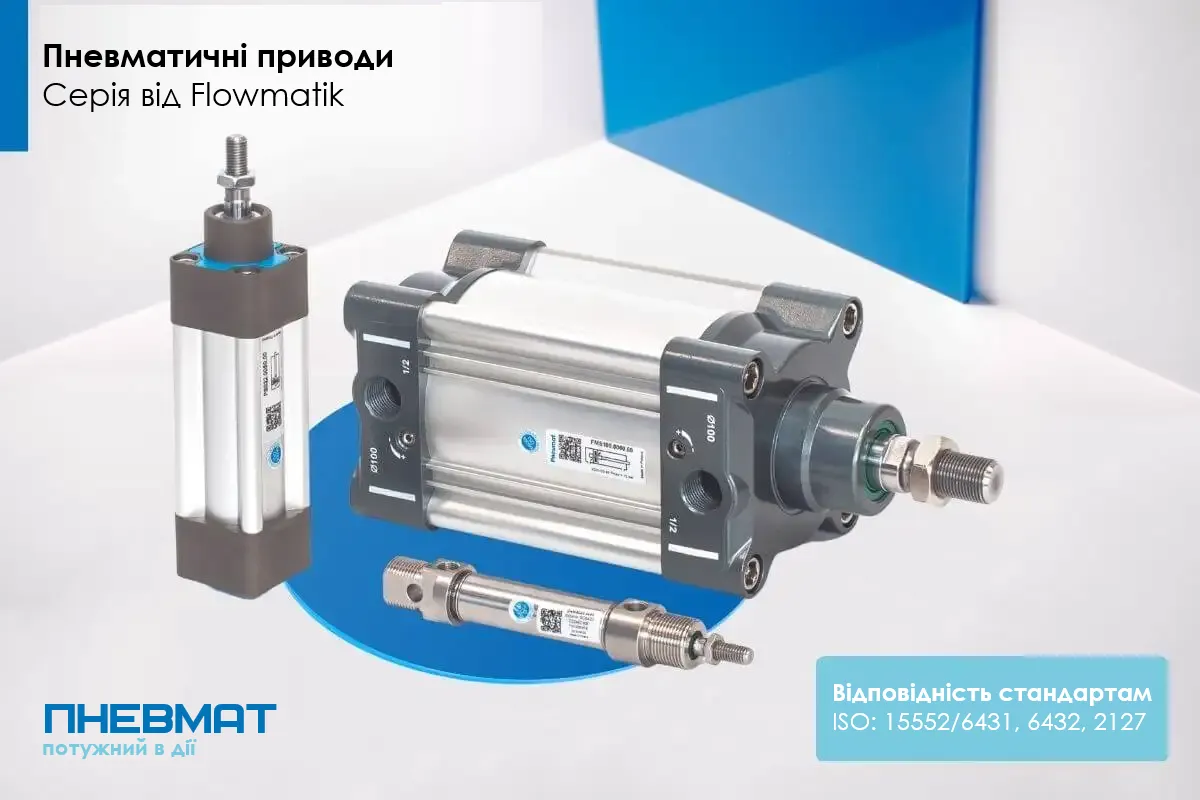

Пневматичні циліндри та маркування CE

Простіше кажучи: пневматичні циліндри не підпадають під дію сертифіката CE. Підставою для такого статусу є Директива про машини 2006/42/ЄС. Згідно з нею, пневматичні циліндри не мають власного приводу та управління. У такому випадку сертифікат CE (маркування CE) не поширюється на пневматичні циліндри.

Сертифікат CE для резервуарів під тиском

Цей тип документа надає постачальник пневматичного обладнання. Резервуари під тиском є одним з найважливіших компонентів установки стисненого повітря.

Існують дві директиви, що стосуються компенсаційних резервуарів, що стоять окремо. Допуск до експлуатації в певних умовах визначається Директивою Європейського Парламенту та Ради 2014/68/ЄС, яка є основною і діє вже багато років (періодично оновлюється Союзом).

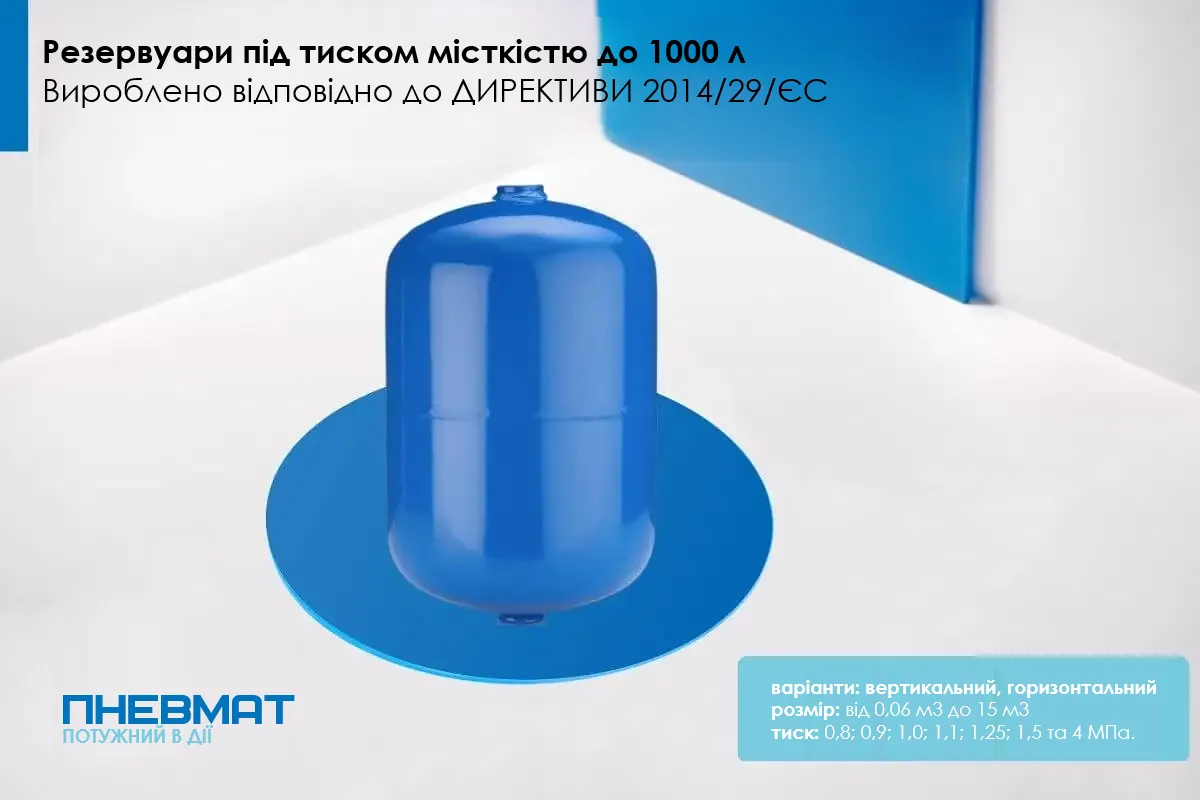

Друга – відносно нова, стосується менших резервуарів і на практиці відноситься до резервуарів V max. =1000 літрів при проектному тиску p max.= 10 бар. Директива 2014/29/ЄС була введена з метою спрощення процедур реєстрації менших резервуарів, тих, що мають ємність менше 1 м3 і часто використовуються як допоміжні.

Підсумовуючи: посудини під тиском маркуються символом CE. Більш детальна інформація з цього питання міститься в так званому паспорті посудини під тиском, тобто наборі документів із серійним номером, що видається виробником для кожного екземпляра посудини.

Сертифікати в пневматиці - підсумок

Найчастіше використовувані сертифікати в пневматиці є гарантією якості, відповідності та безпеки для продуктів і рішень, що відповідають певним вимогам. Позитивною інформацією є те, що більшість з них є безкоштовними.

Вимога щодо видачі відповідних документів є необхідною і обов'язковою. Завдяки цьому ми маємо інформацію про те, яким вимогам повинні відповідати елементи пневматики, щоб бути допущеними до використання в певних умовах роботи.

Якщо ви хочете, щоб ми допомогли вам вирішити проблеми в області пневматики, очікуєте професійної консультації в цій галузі - зв'яжіться з нами!

Джерела:

Директива про машини 2006/42/ЄС - Міністерство розвитку та технологій (станом на 22.02.2023 р.)

Директива 2006/42/ЄС - стандарти типу А та типу В для машин (станом на 22.02.2023 р.)

Директива Європейського Парламенту та Ради 2014/68/ЄС для посудин під тиском (станом на 22.03.2023 р.)

Директива Європейського Парламенту та Ради 2014/68/ЄС (станом на 22.02.2023 р.)

Загальні правила, що регулюють маркування CE - Регламент Європейського Парламенту та Ради (ЄС) № 765/2008 від 9 липня 2009 р. (станом на 22.02.2023 р.)

Регламент Європейського Парламенту та Ради (ЄС) № 1025/2012 щодо простих посудин під тиском (станом на 22.02.2023 р.)

Декларації відповідності для матеріалів та виробів, призначених для контакту з харчовими продуктами - Національний центр харчової освіти (станом на 27.02.2023 р.)

Lexlege.pl (станом на 27.02.2023 р.)
