IO LINK: технология, применение, преимущества на примере предложения Festo

Что такое IO-LINK?

IO-Link – это открытый стандартный протокол связи, предназначенный для обмена данными между датчиками, исполнительными элементами (приводами) и системами управления. Это первая глобально стандартизированная технология связи точка-точка для интеллектуальных устройств на уровне объекта, соответствующая стандарту IEC 61131-9. IO-Link позволяет передавать не только входящие и выходные сигналы, но диагностическую информацию и параметры конфигурации устройств.

Основные особенности IO-Link – характеристики решения:

1. Двусторонняя связь – обеспечивает обмен данными между полевыми устройствами и системой управления.
2. Универсальность – IO-Link работает с традиционными трехжильными кабелями, что исключает необходимость использования специальных экранированных кабелей.
3. Простота интеграции – может использоваться с разными промышленными шинами, такими как PROFINET, EtherNet/IP или Modbus TCP, благодаря применению шлюзов IO-Link.
4. Диагностика и конфигурация – обеспечивает возможность мониторинга состояния устройств в реальном времени и их легкую конфигурацию из системы управления.

Преимущества использования IO-Link

1. Лучшая диагностика устройств

IO-Link позволяет собирать подробные диагностические данные, такие как:

• состояние работы устройств (например, датчиков, пневматических приводов),
• информация о износе компонентов,
• предупреждение о будущих неисправностях.

Благодаря этому можно сократить время простоев и лучше планировать техническое обслуживание.

2. Быстрая конфигурация и замена устройств

IO-Link позволяет сохранять настройки устройств в коммуникационных шлюзах или системе управления. При замене оборудования новое устройство автоматически конфигурируется в соответствии с сохраненными настройками, что исключает ошибки и экономит время.

3. Снижение затрат на установку

Использование стандартных кабелей и устранение необходимости экранирования позволяет снизить затраты на установку. Кроме того, упрощенная архитектура системы сокращает время и трудоемкость прокладки кабелей.

4. Интеллектуальная автоматизация

IO-Link открывает новые возможности в области автоматизации процессов. Благодаря интеграции с системами IoT (Internet of Things) данные из устройств могут передаваться в облако и анализироваться с целью оптимизации производства.

IO-Link в пневматике

В современных пневматических системах ключевым является обеспечение точного контроля и интеграции с системами автоматизации. IO-Link отлично отвечает этим требованиям, предлагая:

• Датчики с IO-Link:

Датчики давления обеспечивают точный мониторинг и регулировку давления в режиме реального времени. Датчики положения, в свою очередь, обеспечивают точное отслеживание положения пневматических приводов.

• Пневмоцилиндры с IO-Link

Интеграция с системами управления позволяет контролировать и управлять приводами непосредственно на уровне ПЛК. Возможность сбора диагностических данных, таких как количество рабочих циклов.

• Управляющие клапаны

Пропорциональные клапаны с IO-Link позволяют динамически регулировать поток воздуха и давление, что повышает эффективность системы.

• Системы распределителей

Модульные системы пневматических распределителей IO-Link позволяют централизованно управлять клапанами и легко расширять установку.

Компания Festo и ее предложение с технологией IO-Link

Festo как мировой лидер в области автоматизации и пневматики предлагает широкий ассортимент продукции с технологией IO-Link, отвечающей требованиям современных промышленных предприятий.

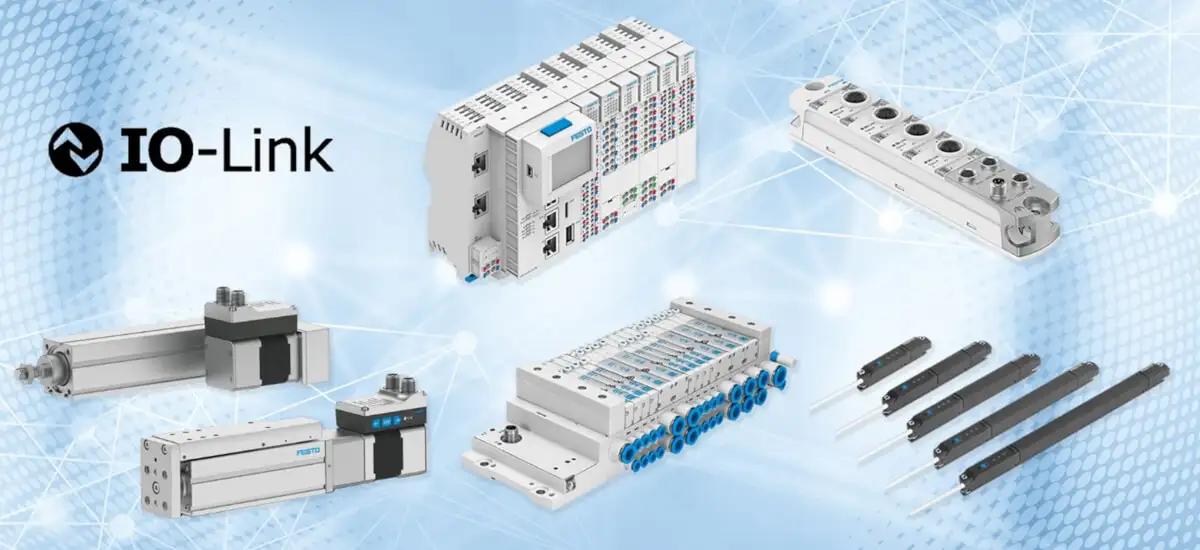

Ключевые продукты Festo из IO-Link:

1. Пневматические датчики:

• SPAU – датчик давления с IO-Link, позволяющий точно контролировать давление в пневматических системах.
• SDAT – датчик положения цилиндра, обеспечивающий точные данные о положении поршня.

2. Пневматические приводы

Приводы, интегрированные с датчиками IO-Link, позволяют проводить полную диагностику и мониторинг состояния в режиме реального времени.

3. Клапаны и распределители

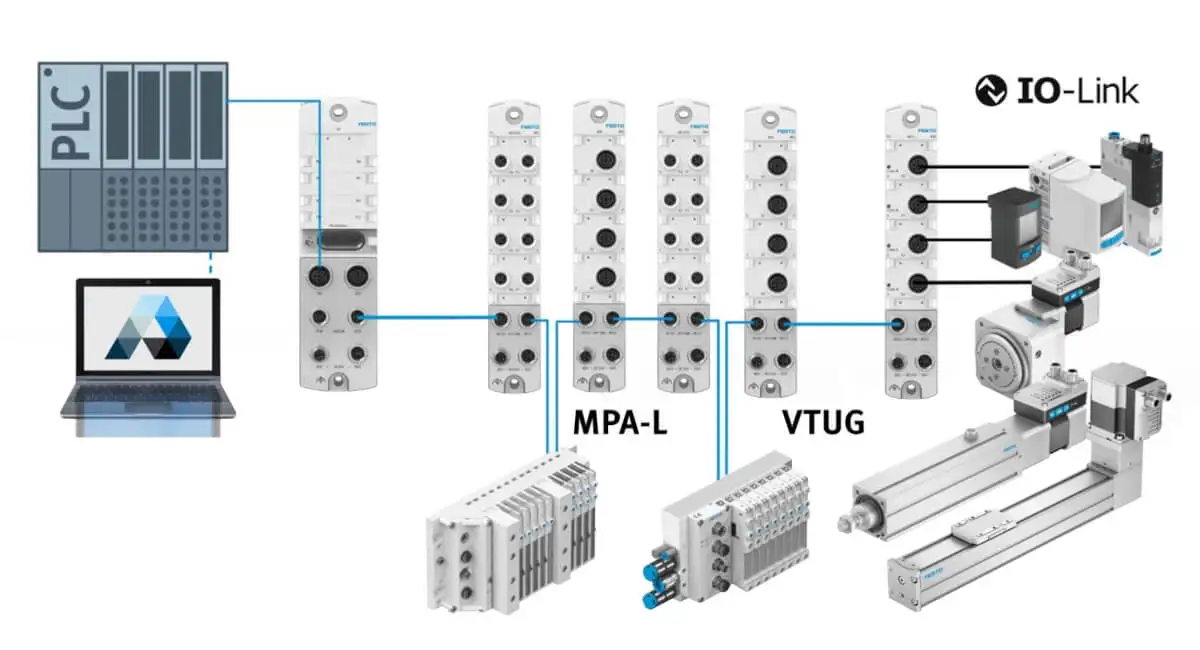

Системы клапанов серий VTUG и MSE6-E2M, оснащенные IO-Link, обеспечивают точную регулировку потока воздуха и мониторинг энергопотребления.

4. Модули управления CPX

Модульные системы автоматизации, интегрирующие устройства с IO-Link, обеспечивая полный контроль над промышленными процессами.

Преимущества продуктов Festo из IO-Link:

• Простая интеграция – легкое взаимодействие с существующими системами автоматизации благодаря универсальному протоколу.
• Экономия времени – автоматическая конфигурация устройств сокращает время внедрения и уменьшает риск ошибок.
• Эффективность – постоянный мониторинг состояния устройств позволяет быстро реагировать на проблемы и минимизировать простои.

Применение IO-Link в промышленности

1. Пищевая промышленность:

Мониторинг давления и потока воздуха в процессах упаковки и соответствия гигиеническим нормам.

2. Автомобильная промышленность:

Интеграция пневматических цилиндров и клапанов с системами управления на сборочных линиях.

3. Логистика:

Автоматизация конвейеров и сортировка пакетов с использованием датчиков с IO-Link.

4. Фармацевтика:

Точный контроль процессов дозировки и упаковки в стерильных средах.

Как ввести IO-Link на промышленном предприятии?

Внедрение технологии IO-Link на промышленном предприятии требует нескольких ключевых шагов, обеспечивающих максимальные преимущества и плавную интеграцию с существующей инфраструктурой автоматизации.

1. Анализ потребностей и планирование

Первым шагом является подробный анализ промышленных процессов и выявление областей, которые могут извлечь выгоду от внедрения IO-Link. Следует обратить внимание на:

• Области, требующие точного мониторинга и управления, такие как сборочные линии или испытательные стенды.
• Оборудование, генерирующее обширный объем диагностических данных, которые можно лучше управлять благодаря двусторонней коммуникации IO-Link.

2. Выбор подходящих устройств

Далее следует подобрать устройства со встроенной технологией IO-Link, такие как датчики, приводы или клапаны. Компания Festo предлагает широкий ассортимент продуктов, совместимых с IO-Link, отвечающих требованиям различных отраслей промышленности.

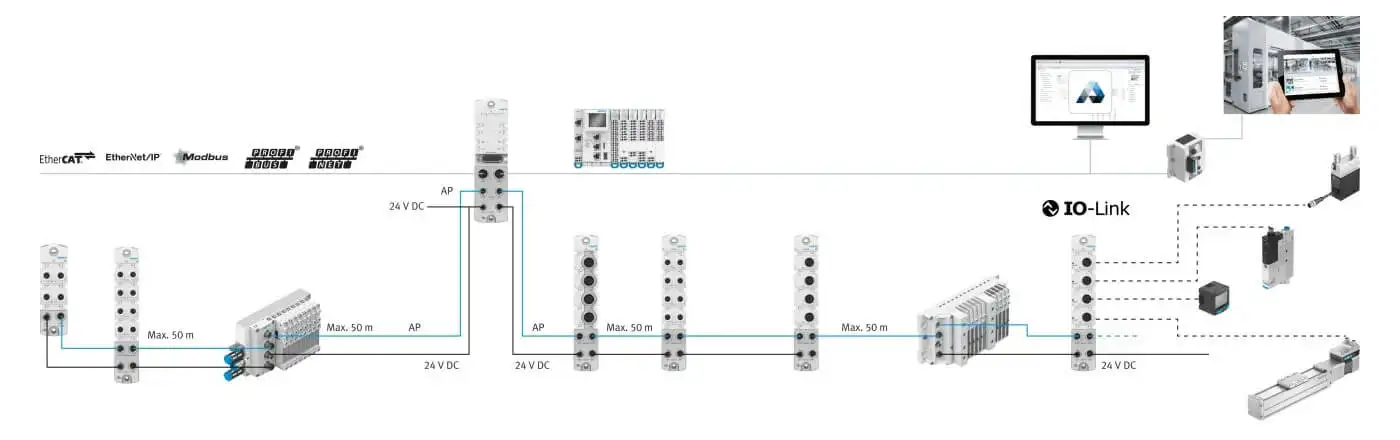

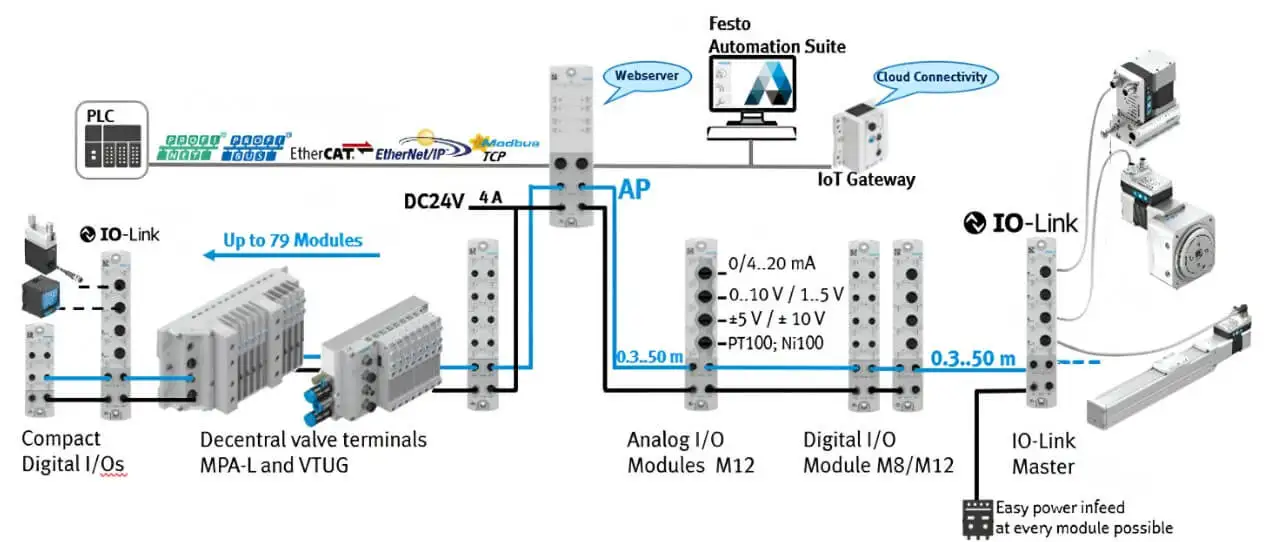

3. Интеграция с системой управления

IO-Link использует стандартные трехжильные кабели, что значительно упрощает процесс установки. Для подключения полевых устройств к системе управления требуются шлюзы IO-Link (мастера), обеспечивающие связь с промышленными шинами, такими как PROFINET, EtherNet/IP или Modbus TCP.

4. Конфигурация и параметризация

Благодаря технологии IO-Link процесс конфигурации устройств простой и быстрый. Параметры устройств можно записывать непосредственно в систему управления, позволяющую автоматически воспроизводить их при замене оборудования. Такой подход минимизирует риск ошибок и сокращает время простоя.

5. Мониторинг и анализ данных

Одним из самых больших преимуществ IO-Link является возможность постоянного мониторинга состояния устройств в режиме реального времени. Диагностические и операционные данные могут передаваться в системы SCADA или IoT, где их можно анализировать с целью оптимизации производственных процессов.

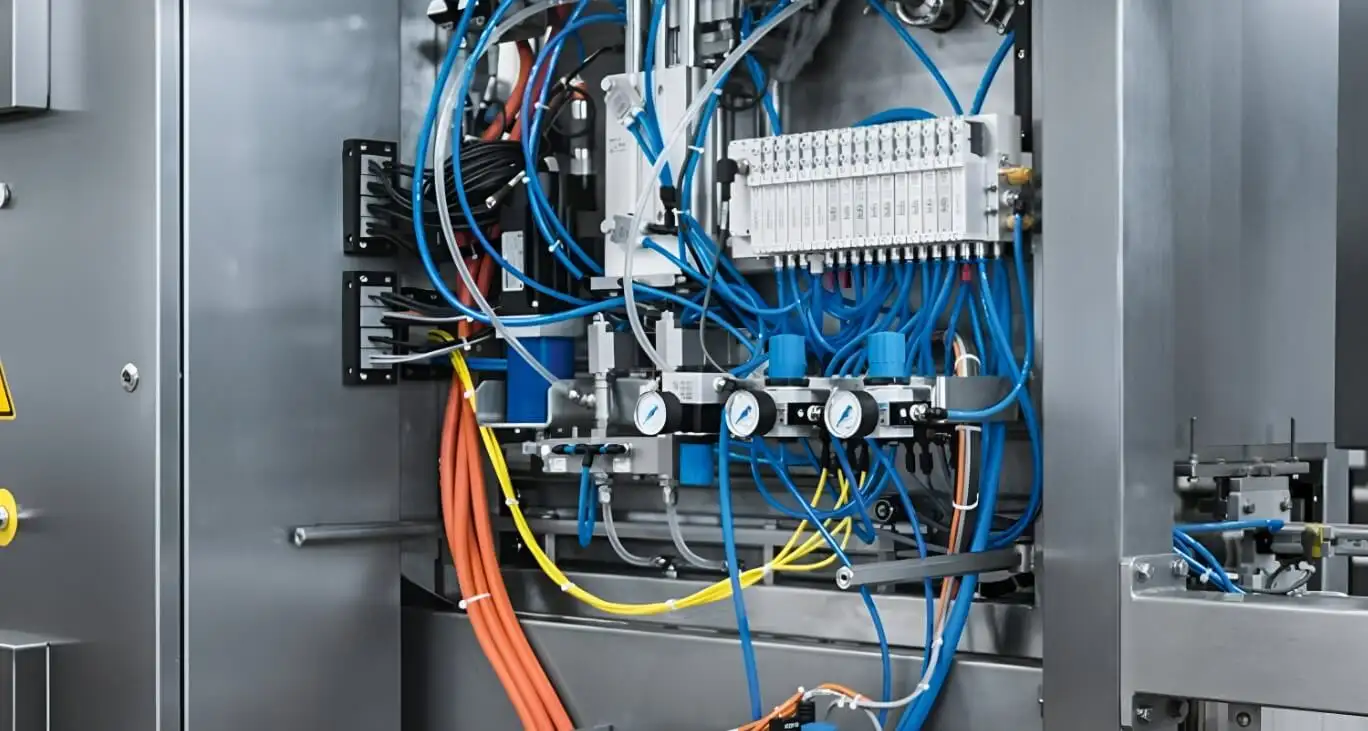

IO-Link на практике: примеры применения

Технология IO-Link применяется в разных отраслях промышленности, значительно повышая эффективность и надежность процессов. Ниже приведены примеры практического использования этой технологии.

1. Автоматизация процессов в автомобильной промышленности

На предприятиях, производящих автомобильные детали, ключевое значение имеют точность и надежность. Благодаря IO-Link:

• Датчики положения могут точно контролировать движение цилиндров в сборочных системах, минимизируя ошибки.
• Диагностика в режиме реального времени позволяет быстро обнаруживать износ компонентов, что предотвращает незапланированный простой.
• Системы пневматических распределителей с IO-Link позволяют динамически регулировать давление и расходы в зависимости от потребностей применения.

2. Пищевая промышленность

В пищевой промышленности IO-Link способствует соблюдению строгих гигиенических стандартов и повышает производительность:

• Датчики, контролирующие давление и поток на производственных линиях, обеспечивают точную дозировку ингредиентов.
• Клапаны IO-Link позволяют динамически управлять потоком в системах CIP (Clean-In-Place), что повышает эффективность очистки установок.
• Диагностические данные, предоставляемые датчиками, могут быть проанализированы для оптимизации времени и ресурсов, используемых в производственных процессах.

3. Логистика и складирование

Системы сортировки и перемещения товаров выигрывают от интеграции с технологией IO-Link:

• Оптические датчики IO-Link позволяют точно идентифицировать пакеты на конвейерных лентах.
• Пневматические клапаны, управляющие приводом транспортеров, контролируются в режиме реального времени, что позволяет избежать поломок и простоев.
• Данные, передаваемые в систему IoT, способствуют оптимизации движения товаров и управлению складом.

3. Фармацевтическая промышленность

В фармацевтических приложениях IO-Link обеспечивает высокий уровень контроля и безопасности:

• Датчики, контролирующие уровень жидкости и давление в процессах смешивания и дозировки, предоставляют точные данные к системам управления.
• Устройства с IO-Link можно легко калибровать, что является ключевым в процессах, требующих соответствия стандартам, таким как GMP (Good Manufacturing Practice).
• Автоматическая сохранность параметров устройств позволяет быстро возобновить производство после замены компонентов.
