IO LINK: технологія, застосування, переваги на прикладі пропозиції Festo

Що таке IO-LINK?

IO-Link — це відкритий стандартний протокол зв'язку, призначений для обміну даними між датчиками, виконавчими елементами (приводами) і системами управління. Це перша глобально стандартизована технологія зв'язку «точка-точка» для інтелектуальних пристроїв на рівні об'єкта, що відповідає стандарту IEC 61131-9. IO-Link дозволяє передавати не тільки вхідні та вихідні сигнали, але й діагностичну інформацію та параметри конфігурації пристроїв.

Основні особливості IO-Link – характеристики рішення:

1. Двосторонній зв'язок – забезпечує обмін даними між польовими пристроями та системою управління.
2. Універсальність – IO-Link працює з традиційними трижильними кабелями, що виключає необхідність використання спеціальних екранованих кабелів.
3. Простота інтеграції – може використовуватися з різними промисловими шинами, такими як PROFINET, EtherNet/IP або Modbus TCP, завдяки застосуванню шлюзів IO-Link.
4. Діагностика та конфігурація – забезпечує можливість моніторингу стану пристроїв у реальному часі та їх легку конфігурацію з рівня системи управління.

Переваги використання IO-Link

1. Краща діагностика пристроїв

IO-Link дозволяє збирати детальні діагностичні дані, такі як:

• стан роботи пристроїв (наприклад, датчиків, пневматичних приводів),
• інформація про знос компонентів,
• попередження про майбутні несправності.

Завдяки цьому можна скоротити час простоїв і краще планувати технічне обслуговування.

2. Швидка конфігурація та заміна пристроїв

IO-Link дозволяє зберігати параметри пристроїв у комунікаційних шлюзах або системі управління. У разі заміни обладнання новий пристрій автоматично конфігурується відповідно до збережених налаштувань, що виключає помилки та економить час.

3. Зниження витрат на установку

Використання стандартних кабелів та усунення необхідності екранування дозволяє знизити витрати на установку. Крім того, спрощена архітектура системи скорочує час і трудомісткість прокладання кабелів.

4. Інтелектуальна автоматизація

IO-Link відкриває нові можливості в області автоматизації процесів. Завдяки інтеграції з системами IoT (Internet of Things) дані з пристроїв можуть передаватися в хмару і аналізуватися з метою оптимізації виробництва.

IO-Link в пневматиці

У сучасних пневматичних системах ключовим є забезпечення точного контролю та інтеграції з системами автоматизації. IO-Link чудово відповідає цим вимогам, пропонуючи:

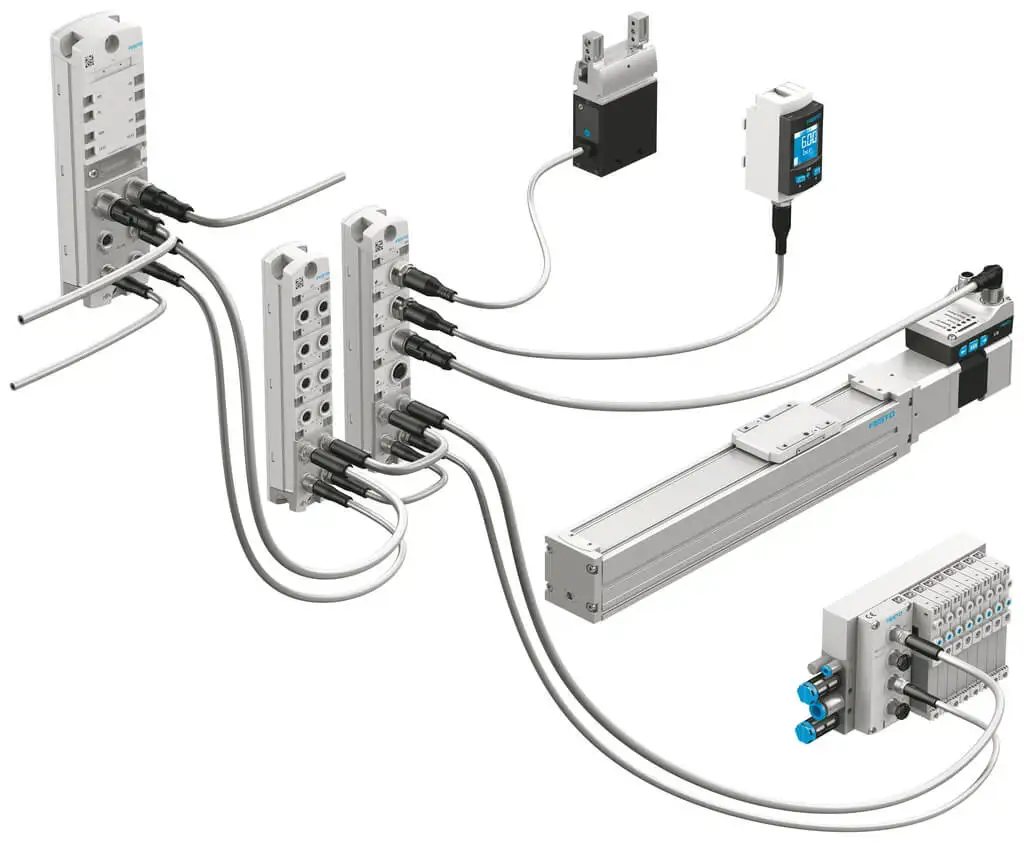

• Датчики з IO-Link:

Датчики тиску забезпечують точний моніторинг і регулювання тиску в режимі реального часу. Датчики положення, в свою чергу, забезпечують точне відстеження положення пневматичних приводів.

• Пневмоциліндри з IO-Link

Інтеграція з системами управління дозволяє контролювати та керувати приводами безпосередньо з рівня ПЛК. Можливість збору діагностичних даних, таких як кількість робочих циклів.

• Керуючі клапани

Пропорційні клапани з IO-Link дозволяють динамічно регулювати потік повітря і тиск, що підвищує ефективність системи.

• Системи розподільників

Модульні системи пневматичних розподільників з IO-Link дозволяють централізовано керувати клапанами і легко розширювати установку.

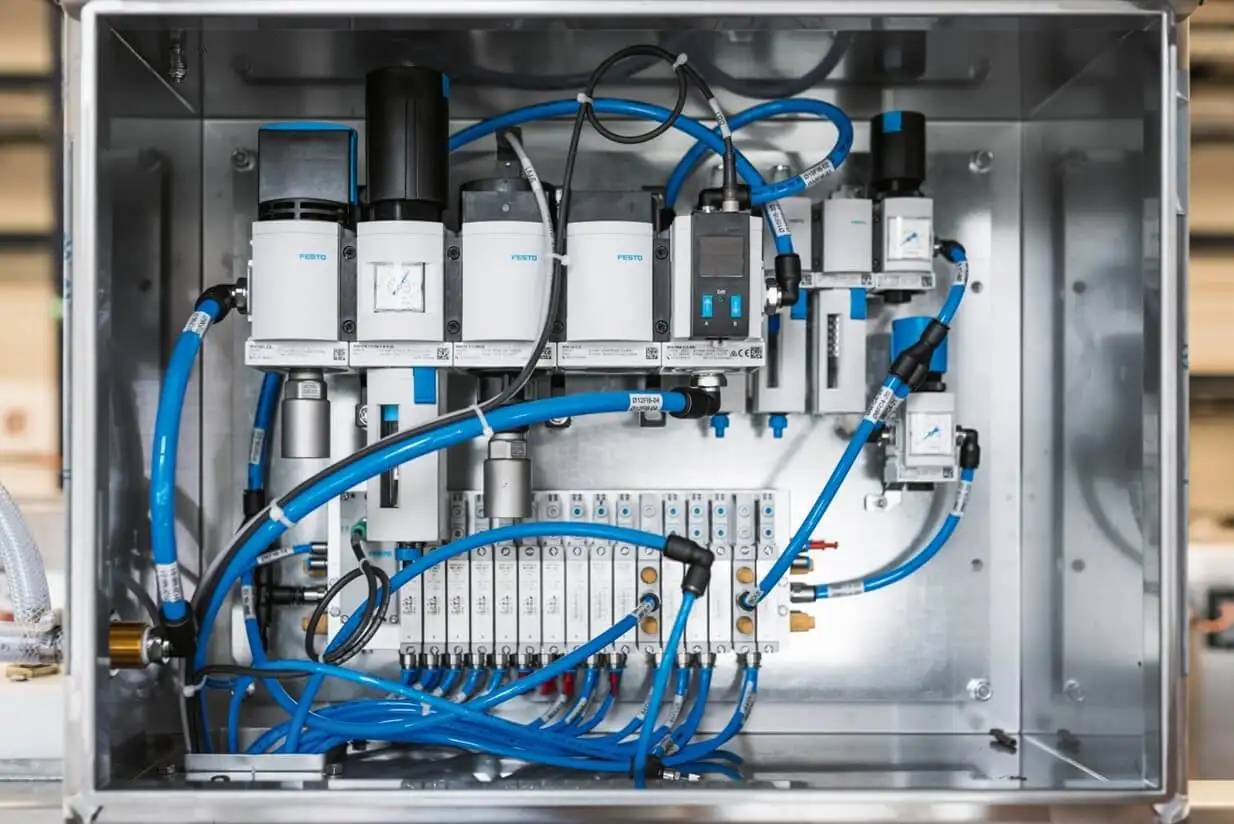

Компанія Festo та її пропозиція з технологією IO-Link

Festo, як світовий лідер в галузі автоматизації та пневматики, пропонує широкий асортимент продукції з технологією IO-Link, яка відповідає вимогам сучасних промислових підприємств.

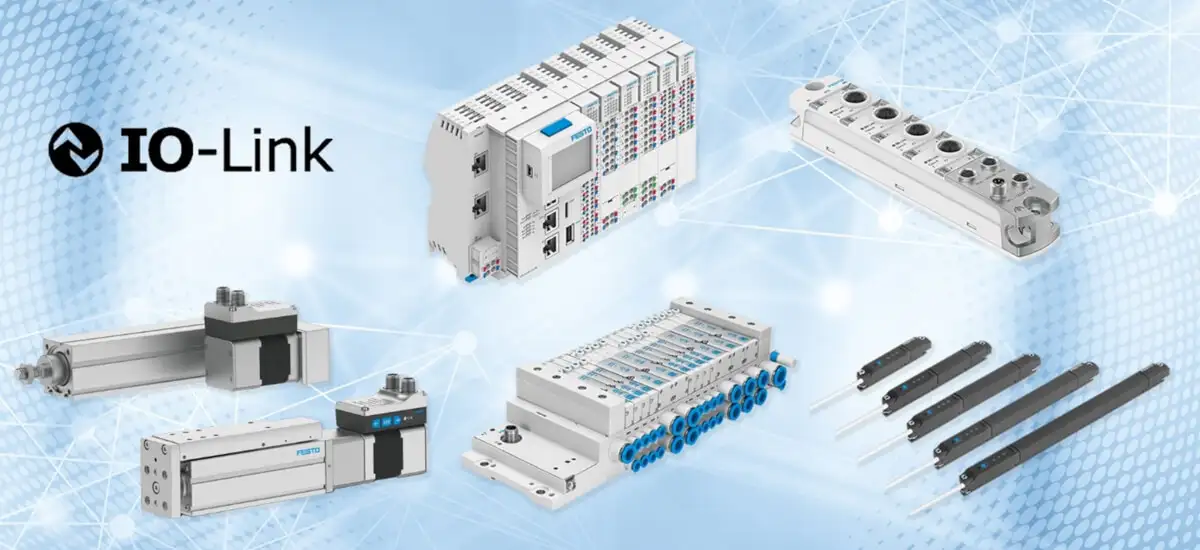

Ключові продукти Festo з IO-Link:

1. Пневматичні датчики:

• SPAU - датчик тиску з IO-Link, що дозволяє точно контролювати тиск в пневматичних системах.
• SDAT - датчик положення циліндра, що забезпечує точні дані про положення поршня.

2. Пневматичні приводи

• Приводи, інтегровані з датчиками IO-Link, дозволяють проводити повну діагностику та моніторинг їх стану в режимі реального часу.

3. Клапани та розподільники

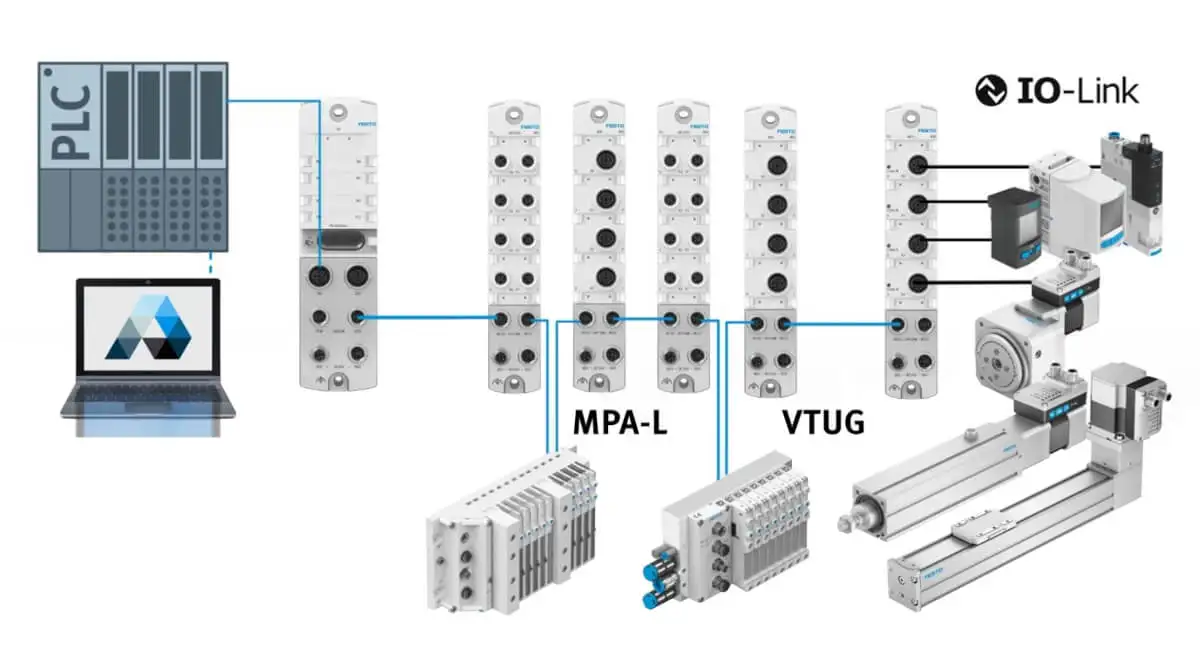

Системи клапанів серій VTUG та MSE6-E2M, оснащені IO-Link, забезпечують точне регулювання потоку повітря та моніторинг енергоспоживання.

4. Модулі управління CPX

Модульні системи автоматизації, які інтегрують пристрої з IO-Link, забезпечуючи повний контроль над промисловими процесами.

Переваги продуктів Festo з IO-Link:

• Проста інтеграція - легка взаємодія з існуючими системами автоматизації завдяки універсальному протоколу.
• Економія часу - автоматична конфігурація пристроїв скорочує час впровадження та зменшує ризик помилок.
• Ефективність - постійний моніторинг стану пристроїв дозволяє швидко реагувати на проблеми та мінімізувати простої.

Застосування IO-Link в промисловості

1. Харчова промисловість:

Моніторинг тиску та потоку повітря в процесах пакування та забезпечення відповідності гігієнічним нормам.

2. Автомобільна промисловість:

Інтеграція пневматичних циліндрів та клапанів з системами управління на складальних лініях.

3. Логістика:

Автоматизація конвеєрів та сортування пакунків з використанням датчиків з IO-Link.

4. Фармацевтика:

Точний контроль процесів дозування та пакування в стерильних середовищах.

Як впровадити IO-Link на промисловому підприємстві?

Впровадження технології IO-Link на промисловому підприємстві вимагає декількох ключових кроків, які забезпечать максимальні переваги та плавну інтеграцію з існуючою інфраструктурою автоматизації.

1. Аналіз потреб і планування

Першим кроком є детальний аналіз промислових процесів і виявлення областей, які можуть отримати вигоду від впровадження IO-Link. Варто звернути увагу на:

• Області, що вимагають точного моніторингу та управління, такі як складальні лінії або випробувальні стенди.
• Обладнання, що генерує великий обсяг діагностичних даних, які можна краще управляти завдяки двосторонній комунікації IO-Link.

2. Вибір відповідних пристроїв

Далі слід підібрати пристрої з вбудованою технологією IO-Link, такі як датчики, приводи або клапани. Компанія Festo пропонує широкий асортимент продуктів, сумісних з IO-Link, які відповідають вимогам різних галузей промисловості.

3. Інтеграція з системою управління

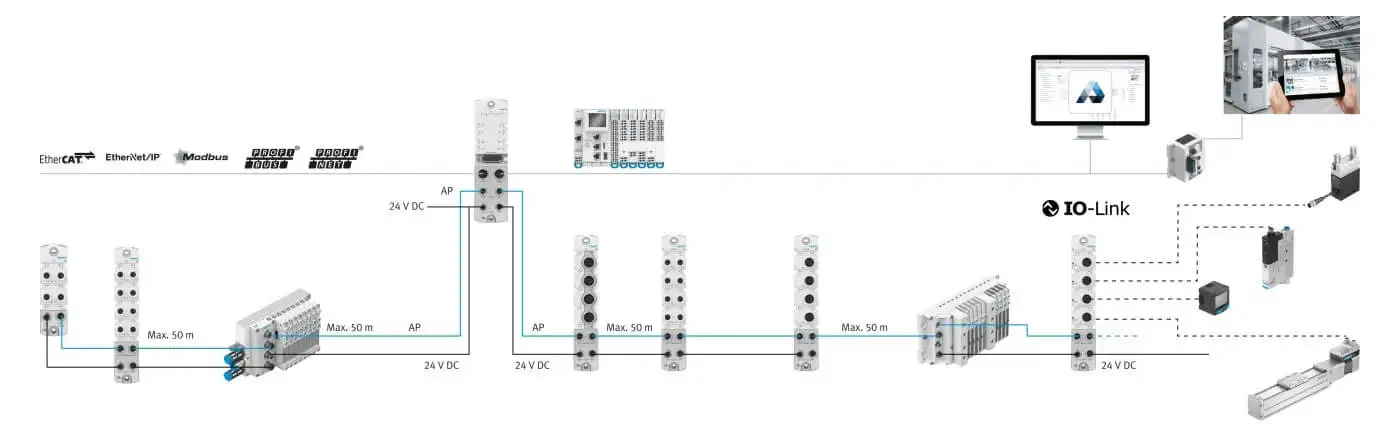

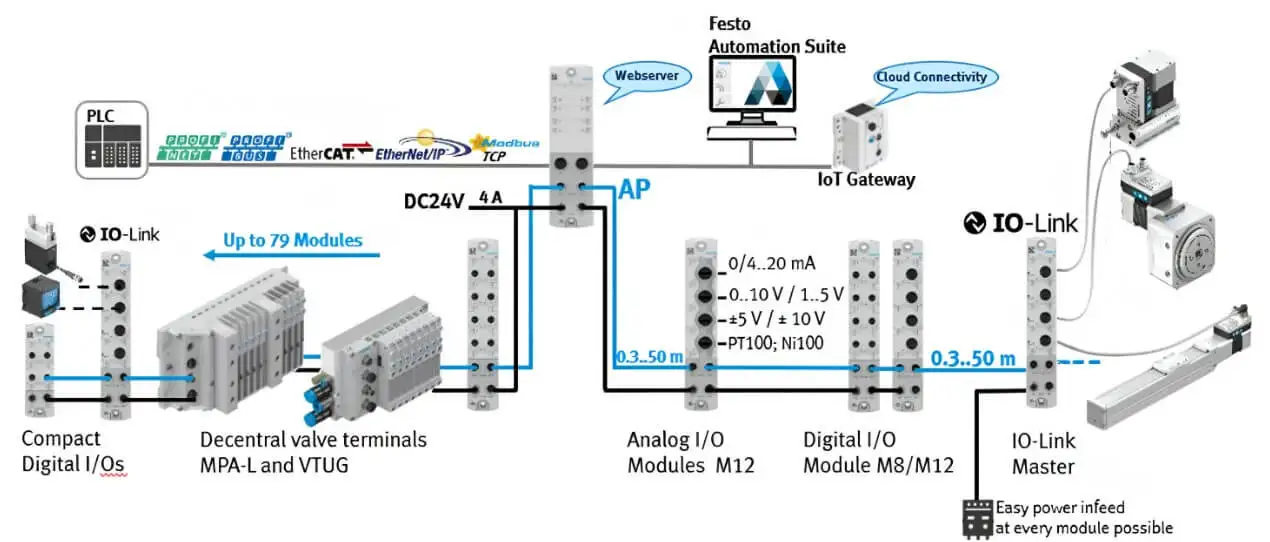

IO-Link використовує стандартні трижильні кабелі, що значно спрощує процес установки. Для підключення польових пристроїв до системи управління необхідні шлюзи IO-Link (майстри), які забезпечують зв'язок з промисловими шинами, такими як PROFINET, EtherNet/IP або Modbus TCP.

4. Конфігурація та параметризація

Завдяки технології IO-Link процес конфігурації пристроїв є простим і швидким. Параметри пристроїв можна записувати безпосередньо в систему управління, що дозволяє автоматично відтворювати їх у разі заміни обладнання. Такий підхід мінімізує ризик помилок і скорочує час простою.

5. Моніторинг та аналіз даних

Однією з найбільших переваг IO-Link є можливість постійного моніторингу стану пристроїв у режимі реального часу. Діагностичні та операційні дані можуть передаватися до систем SCADA або IoT, де їх можна аналізувати з метою оптимізації виробничих процесів.

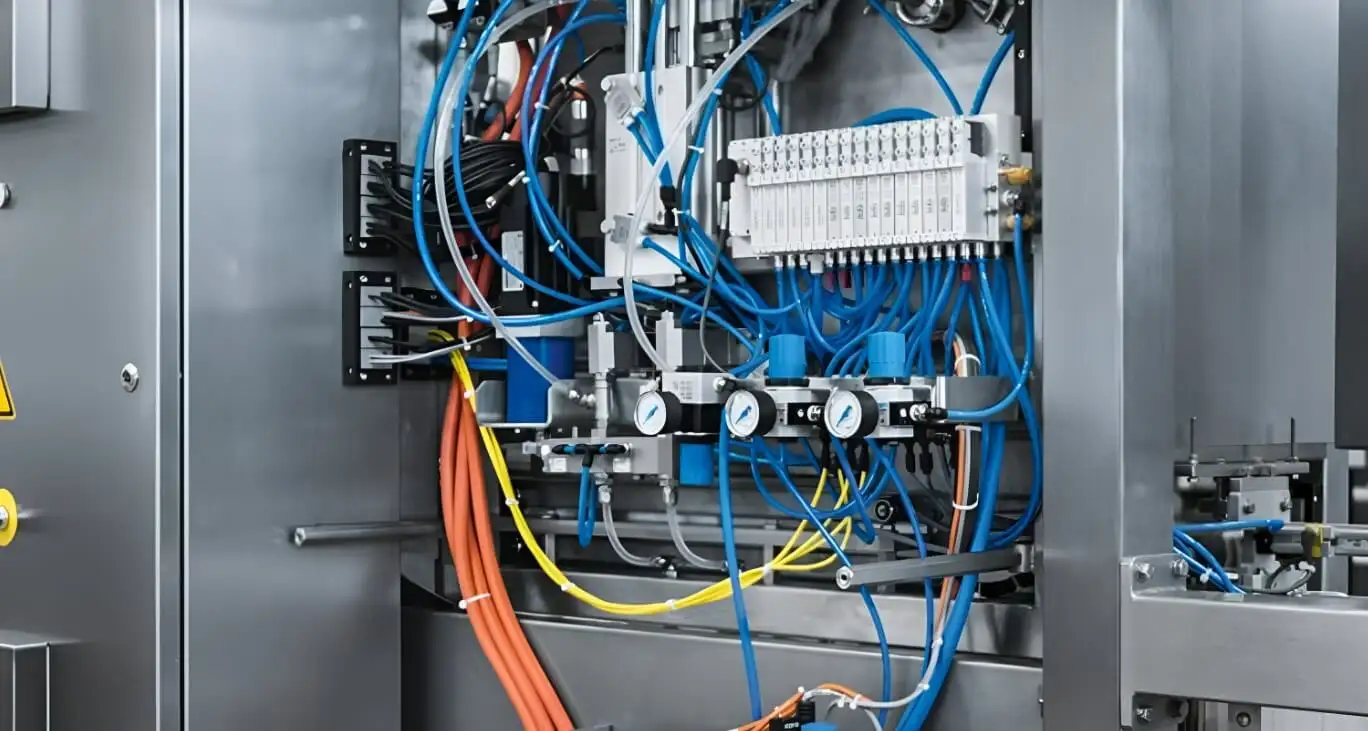

IO-Link на практиці: приклади застосування

Технологія IO-Link застосовується в різних галузях промисловості, значно підвищуючи ефективність і надійність процесів. Нижче наведено приклади практичного використання цієї технології.

1. Автоматизація процесів в автомобільній промисловості

На підприємствах, що виробляють автомобільні деталі, ключове значення мають точність і надійність. Завдяки IO-Link:

• Датчики положення можуть точно контролювати рух циліндрів в складальних системах, мінімізуючи помилки.
• Діагностика в режимі реального часу дозволяє швидко виявляти знос компонентів, що запобігає незапланованим простою.
• Системи пневматичних розподільників з IO-Link дозволяють динамічно регулювати тиск і витрату в залежності від потреб застосування.

2. Харчова промисловість

У харчовій промисловості IO-Link сприяє дотриманню суворих гігієнічних стандартів та підвищує продуктивність:

• Датчики, що контролюють тиск і потік на виробничих лініях, забезпечують точне дозування інгредієнтів.
• Клапани з IO-Link дозволяють динамічно керувати потоком у системах CIP (Clean-In-Place), що підвищує ефективність очищення установок.
• Діагностичні дані, що надаються датчиками, можуть бути проаналізовані для оптимізації часу та ресурсів, що використовуються у виробничих процесах.

3. Логістика та складування

Системи сортування та переміщення товарів виграють від інтеграції з технологією IO-Link:

• Оптичні датчики з IO-Link дозволяють точно ідентифікувати пакунки на конвеєрних стрічках.
• Пневматичні клапани, що керують приводом транспортерів, контролюються в режимі реального часу, що дозволяє уникнути поломок і простоїв.
• Дані, що передаються до систем IoT, сприяють оптимізації руху товарів та управлінню складом.

4. Фармацевтична промисловість

У фармацевтичних застосуваннях IO-Link забезпечує високий рівень контролю та безпеки:

• Датчики, що контролюють рівень рідини та тиск у процесах змішування та дозування, надають точні дані до систем управління.
• Пристрої з IO-Link можна легко калібрувати, що є ключовим у процесах, які вимагають відповідності стандартам, таким як GMP (Good Manufacturing Practice).
• Автоматичне збереження параметрів пристроїв дозволяє швидко відновити виробництво після заміни компонентів.
