Современный склад сегодня фактически является миниатюрным производственным предприятием: конвейерные системы, сортировочные машины, автоматизированные системы складирования (AS/RS), станции комплектования, упаковки и паллетирования, ворота и средства функциональной безопасности. В такой среде пневматику можно встретить почти повсюду — не потому, что «так было всегда», а потому, что сжатый воздух обеспечивает очень выгодное соотношение стоимости и надежности, простую интеграцию с автоматикой и отличную повторяемость в задачах типа: толкание, захват, позиционирование, торможение, замыкание, продувка, вакуум.

Ниже вы найдете практический технический обзор того, какие пневматические элементы составляют оборудование автоматизированного состава – вместе с подсказками по выбору, типичными ошибками и тем, как все это сочетается в целостную систему. В тексте мы также учитываем области, где ПНЕВМАТ обычно поставляет компоненты (арматура, подготовка воздуха, приводы, клапаны, фитинги, шланги, монтажное оборудование, решения для вакуума и продувки, а также элементы для технического обслуживания).

Где в составе используется пневматика? Карта приложений

В составе с высоким уровнем автоматизации пневматику можно найти в четырех «слоях»:

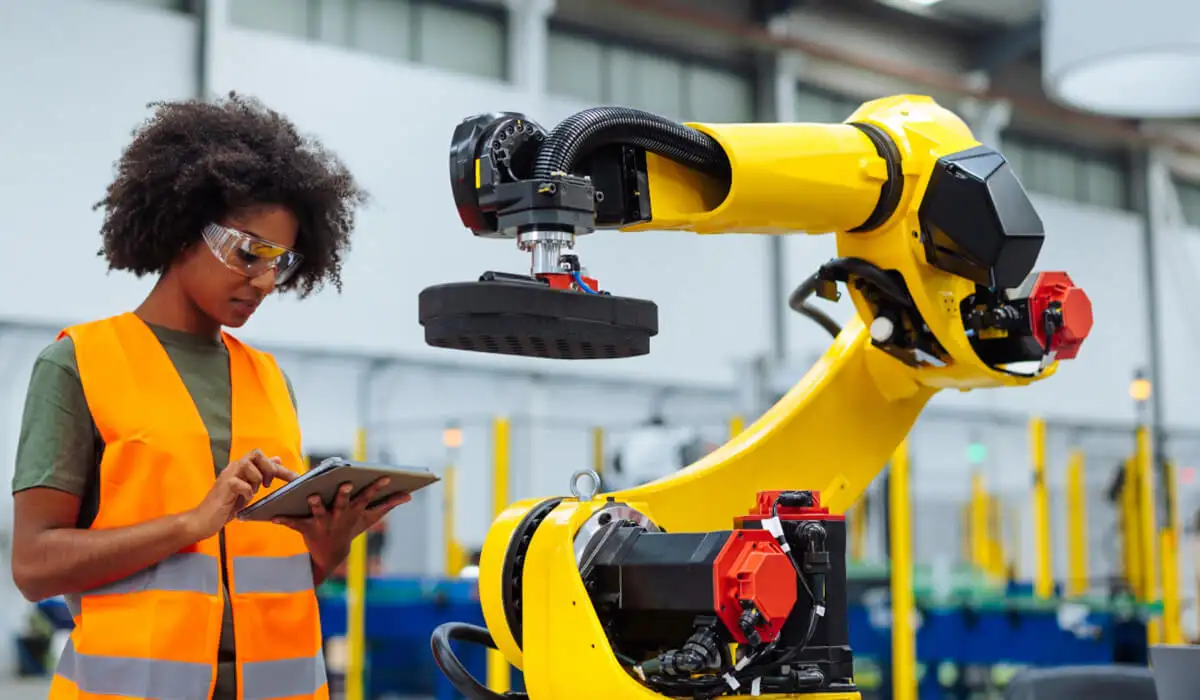

Пневматический робот-манипулятор и настройка оборудования на автоматизированном складе

Исполнительный уровень (движение и манипуляции): приводы, захваты, поворотные приводы, тормоза и амортизаторы, вакуум (эжекторы, присоски), прижимы, задвижки, стоперы, толкатели.
Процессный уровень (воздух как технологическая среда): продувка для очистки и осушки, сдувание этикеток/пленки, сепарация легких загрязнений, продувка форсунок на упаковочных станциях, форсунки и воздушные ножи, то есть «air-knife».
Уровень распределения и качества воздуха: обработка (фильтрация, редукция, осушение), распределение, мониторинг давления/расхода, управление утечками, сервисные пункты.
Уровень безопасности и соответствия: предохранительные клапаны, быстрое испускание воздуха, блокировка/LOTO, системы, соответствующие ISO 4414, интеграция с функциями безопасности (например, отключение пневматического питания в зоне).

На практике «складская пневматика» – это не один цилиндр у стопера, а целая архитектура: источник воздуха → подготовка → распределение → исполнение → диагностика и техническое обслуживание.

Пневматические цилиндры – основной привод внутренней логистики

Типовые задания цилиндров на складе

Стоперы и сепараторы на роликовых/ленточных конвейерах (остановка и отпуск грузовой единицы).
Проталкиватели/поп-ап трансферы (изменение траектории, сброс на боковую линию).
Прижимы и позиционеры на станциях упаковки, этикетирования, обертывания.
Закрытие и блокировка кожухов, ворот, сервисных дверей (часто с датчиками положения).
Вспомогательная паллетизация: выдвижение, выравнивание, центрирование паллеты.

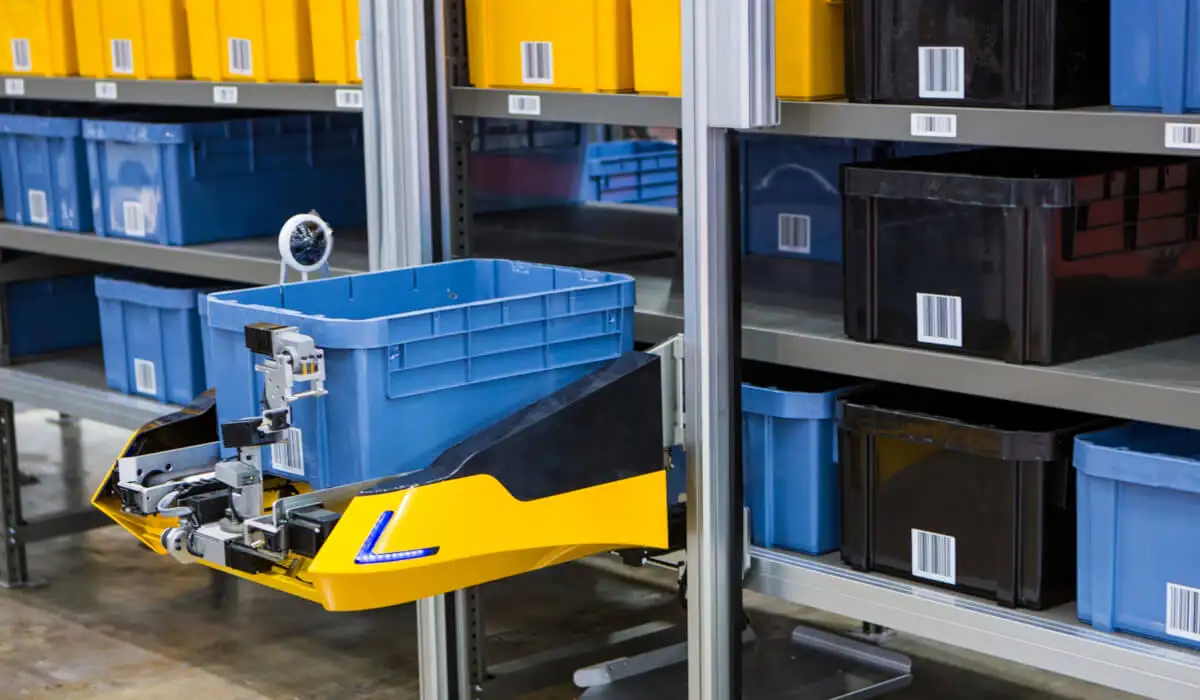

Станции комплектации: механизмы «pick-to-light» с толкающими элементами, выбрасыватели лотков, блокировка контейнеров.

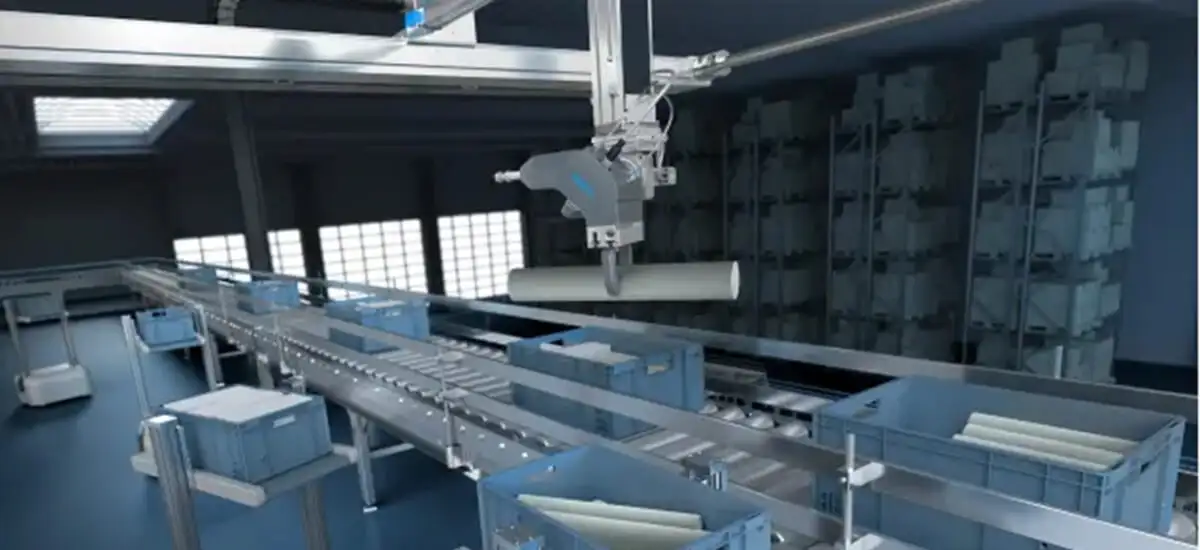

Пневматический цилиндр стопор на роликовом конвейере автоматизированного склада

Как подобрать повод для складских систем (на практике)

Выбор сводится к нескольким параметрам, но для составов ключевые: динамика, устойчивость к загрязнению и цикличность.

Сила:

F≈p⋅A⋅η

где 𝑝 – рабочее давление, 𝐴 – площадь поршня, 𝜂 – КПД (трение/уплотнение).

На практике оставьте запас на трение направляющих, заклинивание картонных коробок и разные массы SKU.

Скорость и амортизация: быстрые сортировочные линии требуют контроля скорости (обратные дроссели) и зачастую конечной амортизации (встроенной в привод или внешней).
Наводка: при боковых нагрузках (толкатели, прижимы) лучше использовать приводные цилиндры / направляющие с подшипниками, чем голый цилиндр – это увеличивает срок службы и стабильность.
Датчики положения: в складской автоматике стандартом есть датчики (например, магнитные) для подтверждения выдвижения/задвигания. Это минимизирует заклинивание и облегчает диагностику.

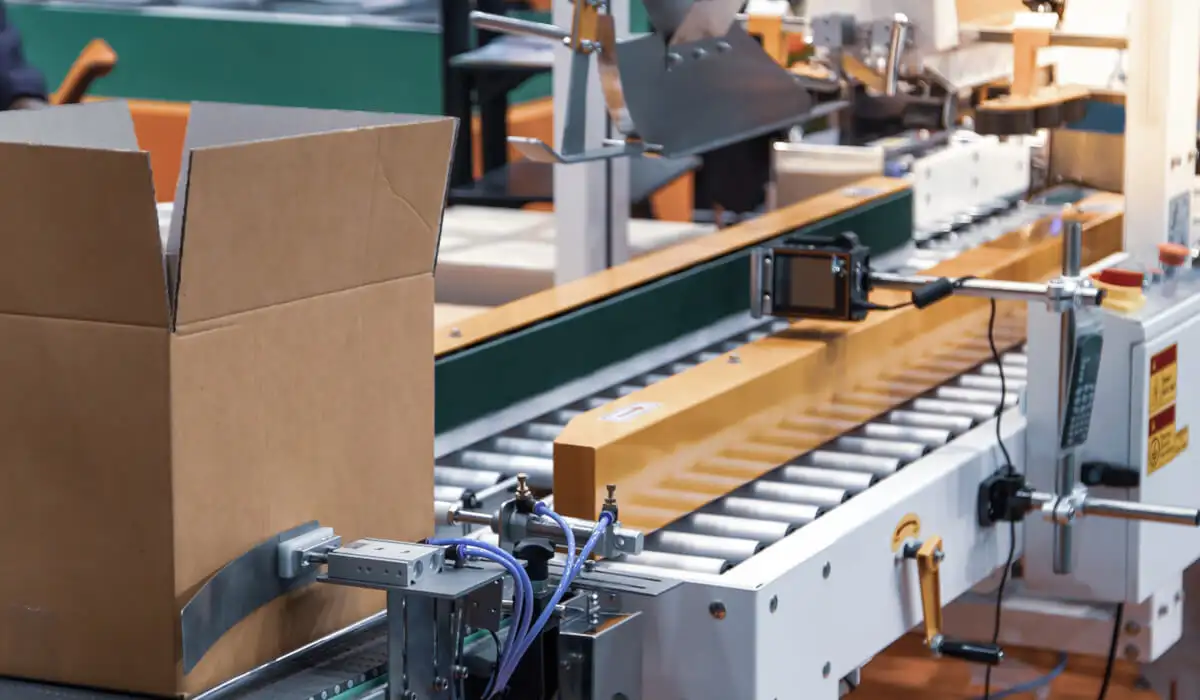

Датчик положения поршня пневмоцилиндра на конвейерной линии для диагностики и упаковки

Что обычно поставляет ПНЕВМАТ в этой сфере

На практике в таком проекте нужны не только сами пневмоцилиндры, но и «экосистема»: крепеж, фиксаторы, шарниры, зажимы, клапаны, датчики, соединители и трубопроводы. ПНЕВМАТ в таких проектах обычно обеспечивает комплектацию целых пневматических узлов для станций: от привода к приборам подключения и подготовке воздуха в точке отбора.

Клапаны и клапанные острова – сердце управления движением

Распределительные клапаны и их роль на складе

Чаще всего вы встретите:

клапаны 5/2 и 5/3 для приводов двустороннего действия (стоперы, толкатели, прижимы),
клапаны 3/2 для односторонних приводов, надувных и вакуумных,
дроссельно-обратные клапаны для регулировки скорости,
клапаны быстрого сброса для динамических циклов (быстрое испускание воздуха из камеры привода),
предохранительные и обтравочные клапаны в зональных системах.

В современном составе клапаны не «разбросаны» беспорядочно – очень часто они работают как клапанные островки с коммуникацией (например, PROFINET/EtherNet/IP) или удаленными модулями ввода-вывода. С точки зрения UR это огромное преимущество: меньше кабелей, более быстрая замена, диагностика каналов, счетчики циклов, сигнализация о падении давления.

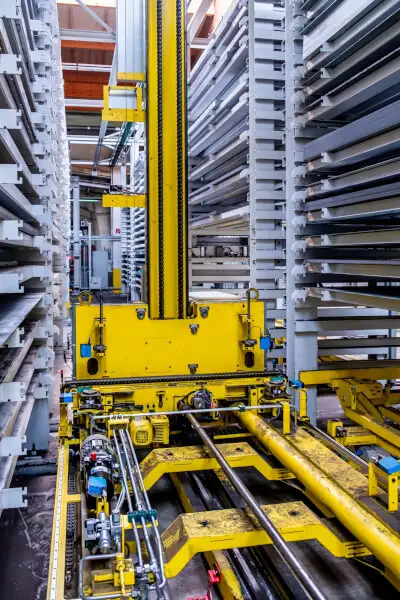

Пневматический распределитель (клапанный блок) Profinet для управления автоматизированным складским краном-штабелером

Что критически важно при выборе клапанов для логистики

Пропускная способность и время переключения – в сортировщиках и скоростных толкателях решающее значение имеют миллисекунды; слишком мала пропускная способность = «пробки» и незакрытие.
Устойчивость к загрязнениям – картонная пыль и пленка могут вывести клапан из строя быстрее, чем тяжелая промышленность; поэтому качество воздуха и фильтрация действительно ключевые.
Аварийная стратегия – после исчезновения питания: должен ли повод остановиться, вернуться или перейти в безопасное состояние? Это определяет выбор 5/3 (закрытый центр/выпущенный воздух) против 5/2.

ПНЕВМАТ на практике

В предложении ПНЕВМАТ обычно подбирают клапаны и оборудование так, чтобы станция была «пригодной для обслуживания»: быстроразъемные соединения, модульность, монтажные элементы, подготовка воздуха у машины, а при необходимости также полные комплекты: клапан + дроссели + шумоглушители + кабели + документация подключений.

Подготовка воздуха (FRL) и качество среды – основа надежности

Автоматизация состава может вводить в заблуждение: многие инвестируют в роботов и программное обеспечение, а на подготовке воздуха экономят. Результат? Клапаны заклеиваются конденсатом, уплотнения отекают от масла, а эжекторы теряют производительность.

Стандарт качества: что такое ISO 8573-1

Требования к классу чистоты зависят от применения, но состав обычно требуется:

стабильное давление (редукторы с хорошими характеристиками),
фильтрации частиц (пыль, ржавчина из установки),
контроля конденсата (осушение или сепарация воды),
контроль масла (если у вас есть «безмасляные» зоны, например вблизи чувствительных продуктов).

ISO 8573-1 описывает классы качества сжатого воздуха (частицы/вода/масло). Для UR самое важное – определить целевой класс и последовательно его поддерживать.

Модули, которых не должно не хватать

Предварительный фильтр + точный фильтр предпочтительно с дифференциальным манометром или индикатором загрязнения.
Редуктор с соответствующей пропускной способностью (запас на пики расхода).
Осушитель и слив конденсата (автоматический слив часто обязателен).
Запорный клапан + LOTO (безопасное обслуживание).
Мягкий пуск/быстрый выпуск воздуха для целых секций (особенно в зонах с защитными кожухами).

ПНЕВМАТ обычно поставляет комплекты подготовки воздуха, подобранные в соответствии с расходами и условиями вместе с запорной арматурой и элементами для обслуживания.

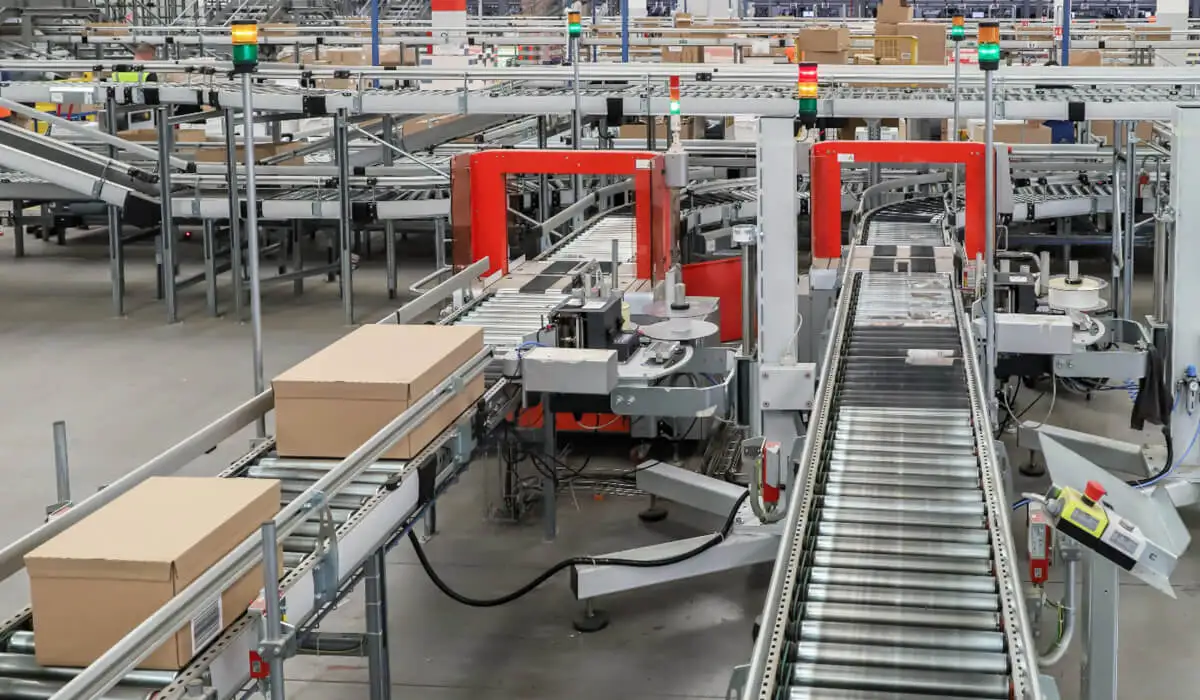

Блок подготовки воздуха FRL на автоматизированной конвейерной линии распределительного склада

Распределение сжатого воздуха: монтаж, соединители, шланги, арматура

На складе воздух должен поступать во многие точки: упаковочные станции, остановки конвейеров, клапанных островов, системы разгерметизации. Именно здесь возникают наибольшие потери энергии и самые большие проблемы с техническим обслуживанием.

Шланги и трубопроводы – не только «диаметр и длина»

Внутренний диаметр определяет падение давления при импульсном потреблении (типичное для приводов). Слишком тонкий трубопровод = более медленные циклы и нестабильность.
Материал: в среде с пылью и движением (кабельные цепи, трассы) важна механическая стойкость и радиус изгиба.
Прокладка: избегание сгибов, защита от трения, правильная разгрузка на соединениях.

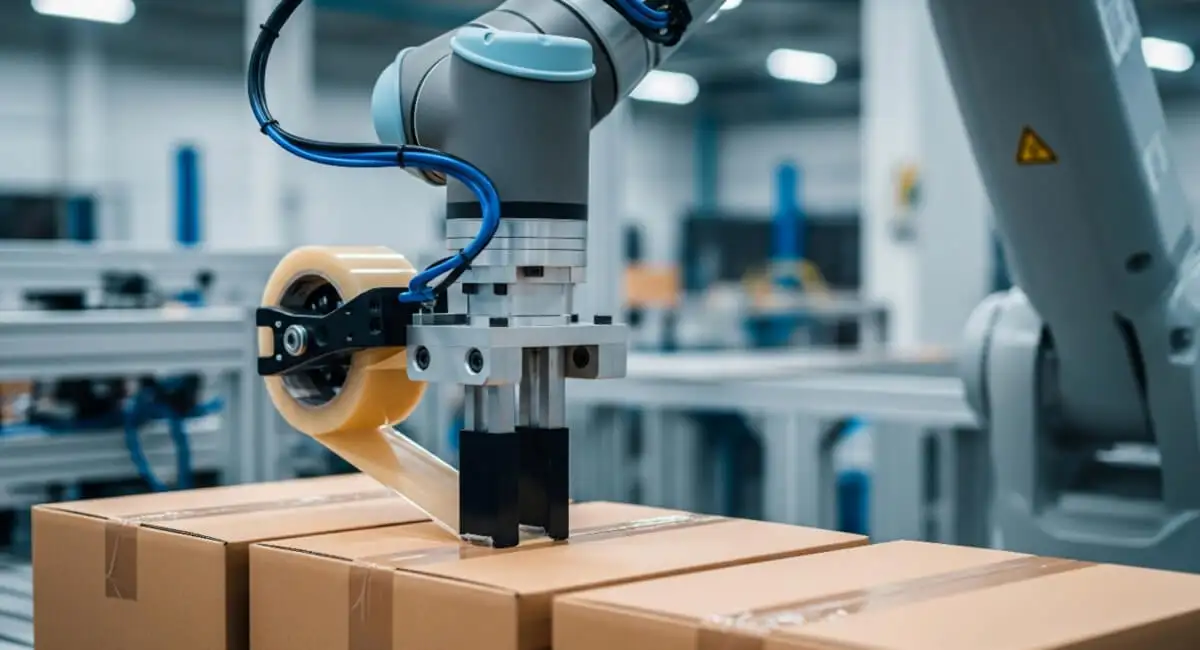

Пневматические шланги и робот AMR для автоматической упаковки и заклеивания картонных коробок

Фитинги и быстроразъемные соединения – небольшие детали, серьезные последствия

На практике проблемы со складской пневматикой очень часто начинаются с:

микронегерметичности на соединительных элементах,
неправильного соблюдения допусков при резке трубопровода,
вибрации и расшатывание соединений,
отсутствие стандартизации (10 типов соединительных элементов на одном объекте).

Стандартизация оборудования и качество монтажа обеспечивают реальную экономию энергии и уменьшают количество простоев. ПНЕВМАТ обычно поддерживает такие проекты путем подбора согласованного набора соединительных элементов, шлангов и арматуры для всего состава.

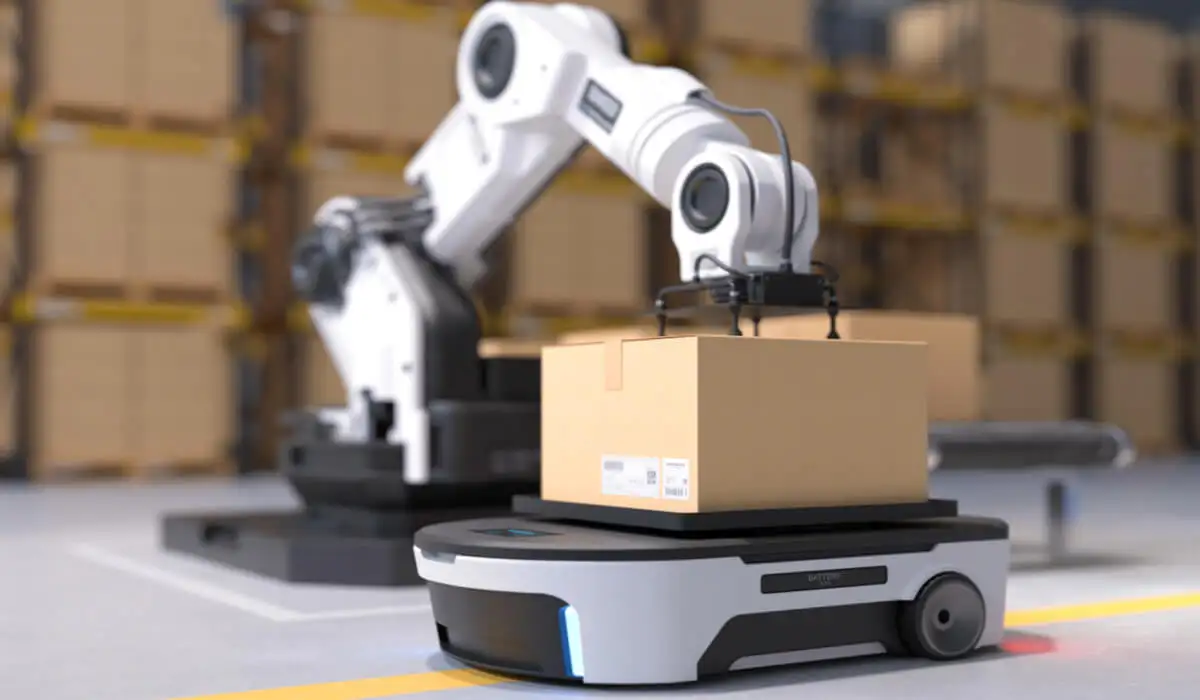

Эжектор Вентури и вакуумный захват робота для перемещения коробок на логистическом складе

Вакуум в составе: эжекторы, присоски и «бесконтактный» захват

Там, где товар разнообразен (картонные коробки, лотки, пакеты из пленки, мешки), вакуумный захват оказывается бесспорным лидером: простой захват, минимум механики, быстрые циклы.

Основные сферы применения

Pick&place на станциях комплектации и упаковки,
Депалетизация/паллетизация легких грузов,
Подача и сепарация листов/этикеток/пленки,
Стабилизация продукта при сварке/этикетировании.

Что самое важное с технической точки зрения

Подбор присоски (диаметр, форма, мешки) к поверхности и герметичности упаковки.
Источник вакуума: эжектор (Вентури) является быстрым и простым, но потребляет сжатый воздух. В непрерывных процессах следует рассмотреть более энергоэффективные решения или решения с функцией экономии (например, поддержка вакуума).
Диагностика: датчик разрежения позволяет выявить отсутствие всасывания и отреагировать до того, как продукт упадет.

ПНЕВМАТ поставляет на практике оборудование для систем разжижения: от соединителей и шлангов, через эжекторы и присоски, до элементов управления и подготовки воздуха для этих станций.

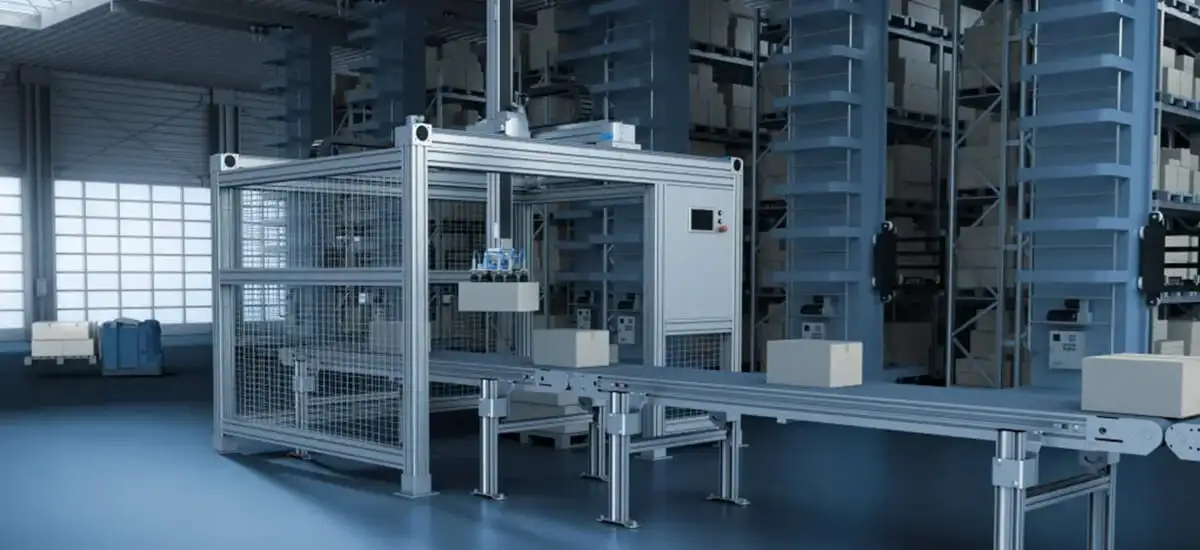

Склад запасных частей и пневматические системы автоматизации логистического комплекса

Подув, струя воздуха, «воздушный нож» — воздух как технологический инструмент

На складах, где работают с картоном и пленкой, дуновение воздуха повсеместно:

очистка датчиков и сканеров,
сдувание остатков этикеток,
осушение поверхности перед наклеиванием этикетки,
отделение легких частей.

Здесь важны три вещи:

Стабильное давление и фильтрация (форсунки не любят грязи),
Правильно подобранные форсунки (оптимизация потребления воздуха),
Регулирование времени (импульс вместо непрерывного обдува = значительная экономия).

Это область, в которой UR очень быстро видит отдачу: ограничение «вечно дующих» форсунок может радикально снизить потребление сжатого воздуха.

Безопасность пневматических систем на складе

Состав – это большое движение и совместное использование пространства (операторы, сервис, тележки, работы AMR/AGV). Пневматика должна иметь предусмотренные безопасные состояния.

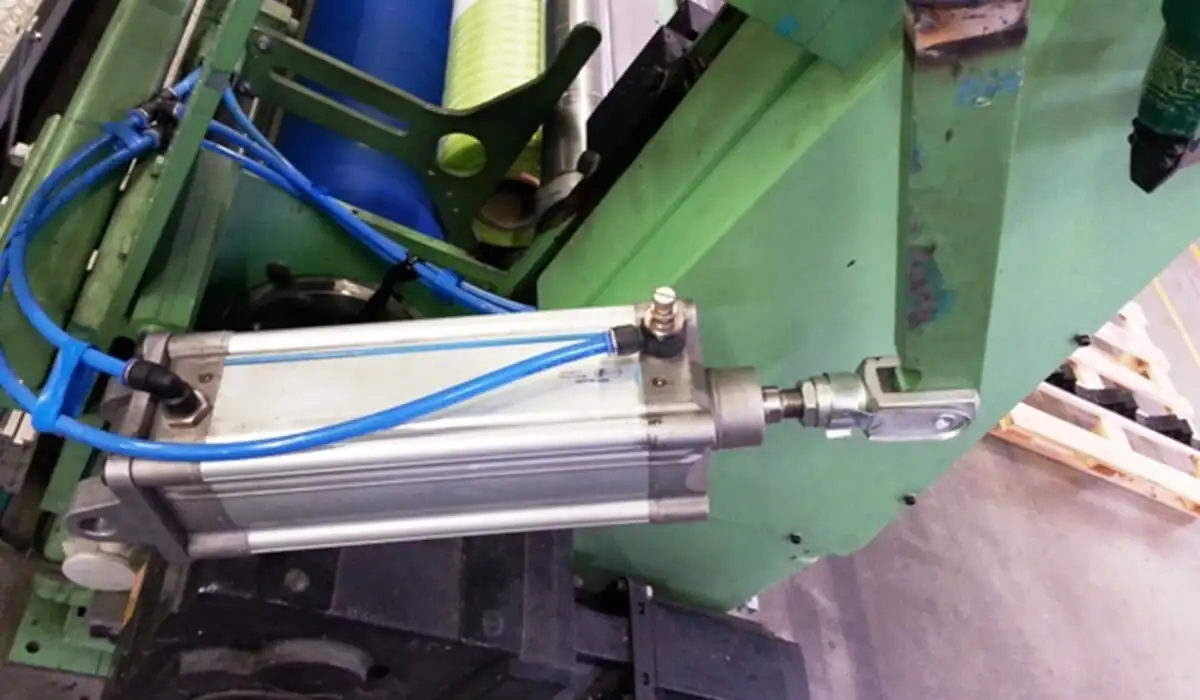

Пневмоцилиндр и шланги в системе автоматизации складского технического оборудования

Что должно быть стандартом

Зонное отключение и выпуск воздуха (секция конвейеров против станции паллетирования).
Предохранительные клапаны/быстрый выпуск воздуха для пневматической энергии в зоне технического обслуживания.
Процедуры LOTO (блокировка питания, сброс остаточного давления).
Соответствие ISO 4414 (безопасность пневматических систем) и согласованность с требованиями безопасности машин (например, ISO 13849 по функциям безопасности – в зависимости от архитектуры).

На практике подбор отсечных элементов, предохранительных клапанов и логики разгрузки – это тема, в которой стоит иметь одного согласованного поставщика компонентов и документации.

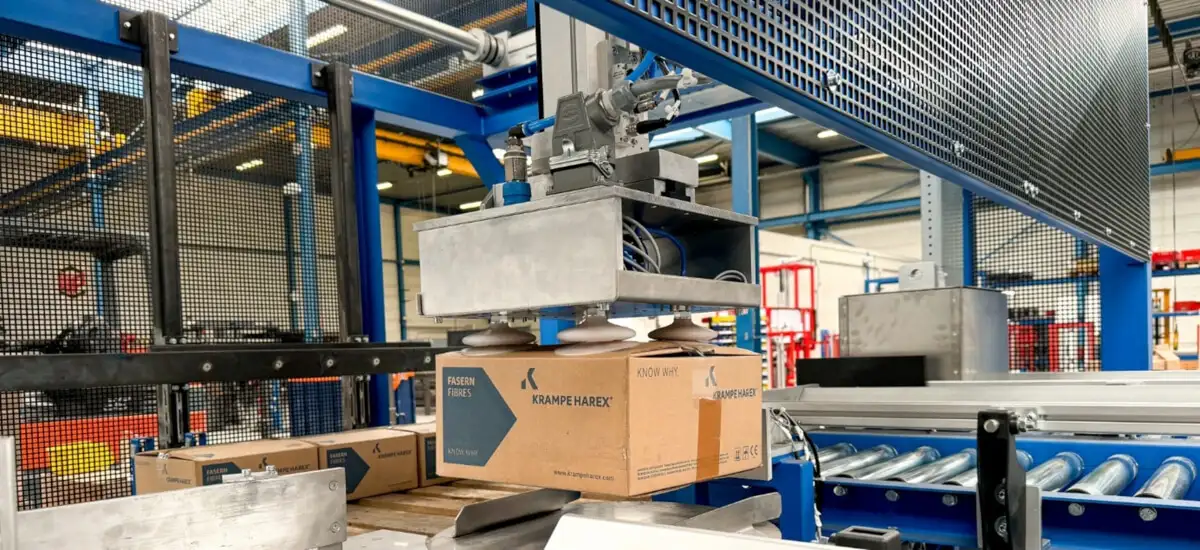

Процедура LOTO и защитная блокировка питания промышленного пневматического оборудования на складе

Диагностика и техническое обслуживание: как подготовить пневматическую систему к работе в режиме 24/7

Автоматический состав часто работает в 2–3 смены и очень чувствителен к простоям. Пневматическая система хорошо поддается диагностике при условии, что ее правильно спроектировать.

Что реально помогает UR

Датчики давления и расхода в секциях (обнаружение утечек и падение производительности),
Счетчики циклов на критических цилиндрах (прогнозирование износа уплотнений),
Модульность (клапанных островов, быстроразъемных соединений, стандартизации) – замена за 15 минут вместо 2 часов,
Сервисные точки: запорный клапан + выпуск воздуха + манометр вблизи станции.

Самые распространенные ошибки проектирования (и как их избежать)

Слишком мал диаметр трубопроводов «ибо дешевле» → медленные циклы, нестабильность.
Отсутствие фильтрации и слива конденсата → выходы из строя клапанов, эжекторов, датчиков.
Отсутствие стратегии чрезвычайных ситуаций → неконтролируемые движения после восстановления питания.
Отсутствие стандартизации оборудования → состав запасных частей увеличивается в геометрической прогрессии.
Вечные продувки → расходы на сжатый воздух растут бесконтрольно.

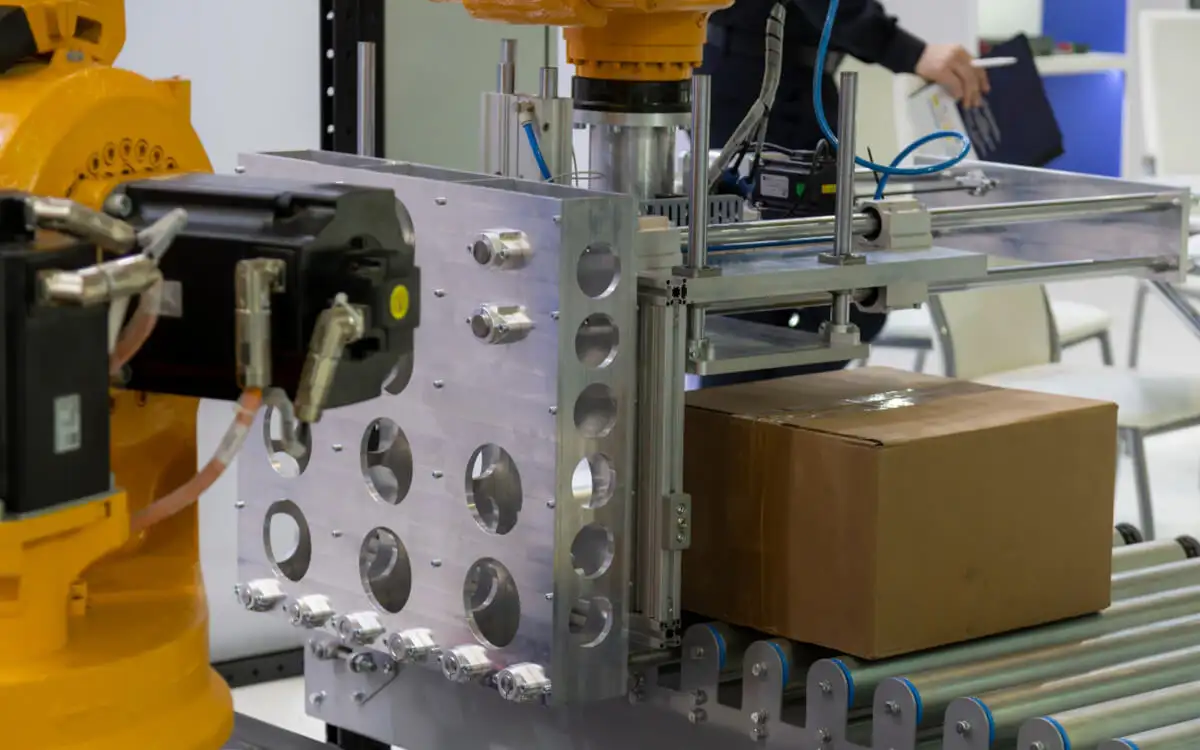

Цифровой манометр и мониторинг утечки воздуха в пневматической системе складского робота

Как смотрится полная пневматическая архитектура в автоматизированном составе?

Если объединить все это в единую логическую систему, хорошо спроектированный состав должен:

Центральный источник сжатого воздуха (компрессоры+осушение+основная фильтрация).
Распределение с разделением на зоны (цеха, антресоли, станции).
Местная подготовка воздуха (FRL) у машин – под конкретный поток и необходимое качество.
Клапанные островки и логику управления с диагностикой.
Исполнительные механизмы: приводы, захваты, эжекторы, форсунки, стоперы, амортизаторы.

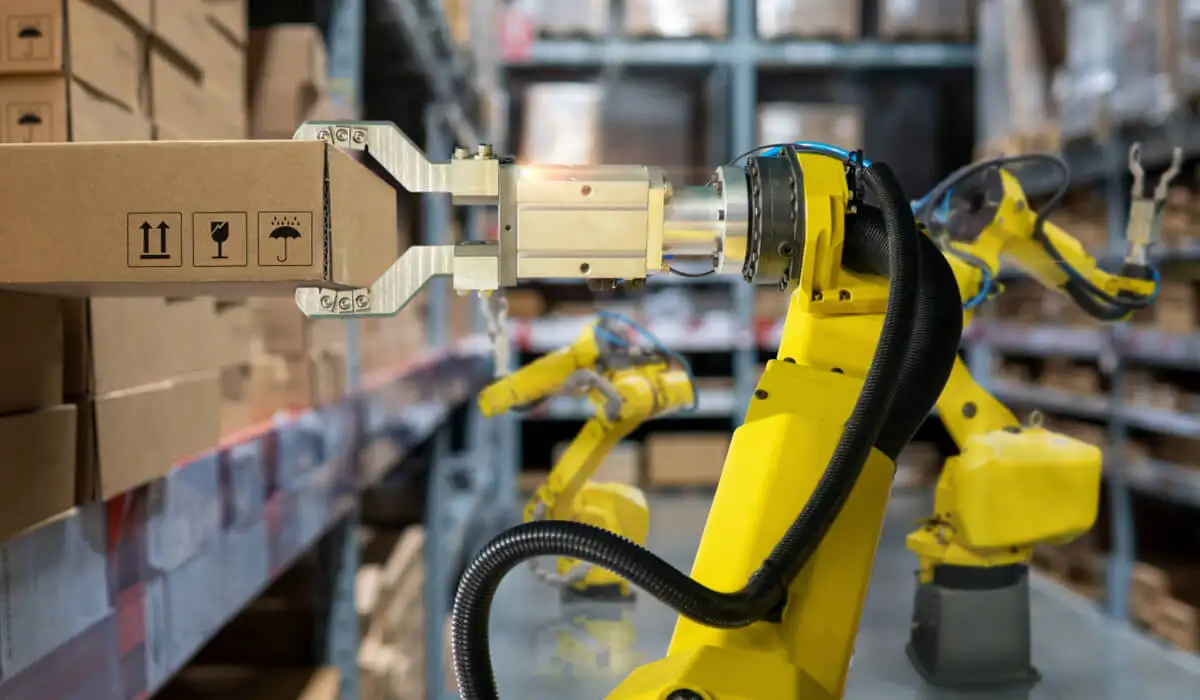

Система автоматического складирования AS-RS и пневматический захват робота для перемещения коробок

6. Безопасность: отключение/выпускание воздуха, LOTO, безопасные состояния.

7. Эксплуатационное обслуживание: мониторинг, стандартизация, быстрая доступность запчастей.

Именно в пунктах 3–7 предложение ПНЕВМАТ обычно «производит разницу»: вы можете сформировать целостный набор компонентов для всего состава (от подготовки воздуха, через арматуру, соединители и шланги, вплоть до приводов и клапанов), что упрощает закупки, обслуживание, хранение запчастей и документацию.
