Как подобрать пневмоцилиндр для конкретного применения?

Содержание

Как подобрать пневматический цилиндр для конкретного использования?.

Выбор и применение пневматических приводов.

Таблица с ориентировочной силой в силовом цилиндре в зависимости от заданного давления.

Крепление силового привода.



Как подобрать пневматический цилиндр для конкретного использования?

Выбор и применение пневматических приводов

Выбор и применение пневматических приводов

Пневматический привод – это исполнительный элемент, превращающий энергию давления рабочей среды в механическую энергию в виде линейного или вращательного движения.

Схема пневматического цилиндра двустороннего действия. На чертеже показана его конструкция: корпус (1), поршень (2) и шток (3), а также порты А и В для подачи воздуха. Иллюстрация демонстрирует принцип работы и усилие (F), необходимые для подбора оборудования для автоматизации.

Выше мы представляем вам схему строения двухстороннего пневматического цилиндра, где описаны отдельные элементы цилиндра:

1 – цилиндр

2 – поршень цилиндра

3 - шток цилиндра

A и B – порты питания

Пневматические цилиндры находят обширное применение фактически во всех отраслях индустрии. Чтобы правильно подобрать цилиндр для конкретного применения, перед его приобретением необходимо ответить на следующие вопросы:

• Какую силу должен преодолеть цилиндр и какой ход он должен иметь?

• Каким постоянным давлением будет питаться цилиндр?

• Как будет крепиться цилиндр?

• В каких условиях будет работать цилиндр?

Важнейшим при выборе силового привода является правильное распределение сил. Сила, которую должен преодолеть силовой привод, должна быть расположена по его оси. В противном случае может произойти быстрее износ силового привода или повреждение его элементов.

Схема для расчета и подбора пневматического цилиндра двустороннего действия. На чертеже показаны силы (F), необходимые для движения штока, и точки подачи давления (p  x ​  ). Иллюстрация демонстрирует принцип расчета усилия и ход (l) штока для автоматизации и правильного проектирования пневмосистемы.

Правильное распределение сил оказывает большое влияние на правильную работу и долговечность объекта.

Допуская, что силовой привод должен переместить элемент весом 55 кг и питается давлением 6 бар, ход силового привода должен составлять 100 мм. Выбор диаметра поршня в силовом приводе можно проверить с помощью таблицы, приведенной ниже.

Таблица с ориентировочной силой в силовом цилиндре в зависимости от заданного давления.

Диаметр
поршня
Диаметр
штока поршня
Рабочая площадь
мм 2
Рабочее давление (бар)
      Сила в [Н]
      1 2 3 4 5 6 7 8 9 10
ø8 4 высота=50,2 5 10 15 20 25 30 35 40 45 50
мощность=37,7 3 6 9 12 15 18 21 24 27 30
ø10 4 высота=78 7 14 21 28 35 42 49 56 63 70
мощность=66 6 12 18 24 30 36 42 48 54 60
ø12 6 рост=113 10 20 30 40 50 60 70 80 90 100
мощность=85 7.5 157 22 30 37 45 52 60 68 75
ø16 6 высота=201 18 36 54 72 90 108 126 144 162 180
мощность=173 16 32 48 64 80 96 112 128 144 160
ø20 8 высота=314 28 56 84 112 140 168 196 224 252 280
мощность=264 24 48 72 96 120 144 168 192 216 240
ø25 10 высота=491 44 88 132 176 220 264 308 352 396 440
мощность=412 36 72 108 144 180 216 252 288 324 360
ø32 12 высота=804 72 144 216 288 360 432 504 576 648 720
мощность=691 62 124 186 248 310 372 434 496 558 620
ø40 16 высота=1257 110 220 330 440 550 660 770 880 990 1100
мощность=1056 95 190 285 380 475 570 665 760 855 950
ø50 20 рост=1963 175 350 525 700 875 1050 1225 1400 1575 1750
мощность=1649 148 296 444 592 740 888 1036 1184 1332 1480
ø63 20 высота=3117 280 560 840 1120 1401 1680 1960 2240 2520 2800
мощность=2803 250 500 750 1000 1250 1500 1750 2000 2250 2500
ø80 25 высота=5027 450 900 1350 1800 2250 2700 3150 3600 4050 4500
мощность=4536 405 810 1215 1620 2025 2430 2835 3240 3645 4050
ø100 25 высота=7854 700 1400 2100 2800 3500 4200 4900 5650 6360 7000
мощность=7363 660 1320 1980 2640 3300 3960 4620 5280 5940 6600
ø125 32 высота=12270 1104 2208 3312 4416 5520 6624 7728 8832 9936 11040
мощность=11468 1160 2064 3096 4128 5160 6192 7724 8256 9288 10320
ø160 40 высота=20096 1774 3548 5322 7097 8871 10645 12419 14194 15968 17742
мощность=18840 1663 3326 4990 6653 8316 9980 11643 13307 14970 16633
ø200 40 высота=31400 2772 5544 8316 11089 13861 16633 19406 22178 24950 27723
мощность=30144 2661 5322 7984 10645 13307 15968 18629 21291 23952 26614
ø250 50 высота=48750 4331 8663 12995 17326 21658 25990 30322 34653 38985 43317
мощность=46800 4158 8316 12475 16663 20792 24950 29109 33267 37426 41584
ø320 63 высота=78872 7097 14194 21291 28388 35485 42582 49679 56776 63873 70971
мощность=76776 6822 13644 20466 27288 34110 40932 47754 54576 61398 68220

wys – выдвижение

pow – возврат

При давлении 6 бар цилиндр диаметром поршня 40 мм генерирует силу 660 Н на выдвижении и 570 Н на возврате. В этом случае мы можем выбрать, например, цилиндр PS040.0100.00, поскольку он справится с массой 55 кг.

Промышленный пневматический цилиндр (пневмоцилиндр) двустороннего действия серии PS, модель PS040010000. Корпус из алюминиевого профиля. Применяется для линейного перемещения и автоматизации производственных процессов в пневмосистемах.

Крепление силового привода

Перед выбором силового привода следует определить, как он будет крепиться. Для крепления силового привода можно использовать следующие элементы:

  • вилки (например, FS/040)
  • прямой наконечник с шаровым шарниром (например, SNS/040)
  • ушки (например, XANL/040)
  • лапы (например, XP040)
  • фланцы (XFL/040)
  • лапы (например, XP040)
  • ярмы (например, XPCIR040)
  • направляющие (например, GLH040..)

Схема подключения и ассортимент аксессуаров (оснастки) для пневматического цилиндра. Изображение включает различные крепления, шарнирные соединения, муфты и датчики положения, необходимые для правильного монтажа и автоматизации системы.

Принадлежности для цилиндров ISO15552

Только правильный монтаж цилиндра гарантирует безопасную и длительную работу, а также приспособление цилиндра к силам, действующим в данной системе.

Ниже мы приводим несколько примеров правильного монтажа цилиндра в разных приложениях.

Пневматический цилиндр вертикального монтажа, интегрированный в производственный пресс или сборочную машину. Фото демонстрирует реальное применение пневмоцилиндра для автоматизации процесса на заводе. Видны воздушные трубки и другие пневматические компоненты. Промышленный пневматический цилиндр (пневмоцилиндр) большого диаметра, установленный вертикально на производственном прессе или термопластавтомате. Фото сделано сквозь защитную сетку на территории завода. Иллюстрация применения оборудования в условиях автоматизации производства.
Привод PS, направляющая GLH в качестве пресса.. Привод серии NWT, крепление FS, угловая проушина XASV

При выборе подходящего повода необходимо определить, в каких условиях он будет работать. В первую очередь следует учесть:

  • опыление рабочей среды цилиндра,
  • влажность рабочей среды цилиндра,
  • работа снаружи или внутри, например, производственного цеха,
  • будет ли цилиндр работать в агрессивной рабочей среде (кислоты, щелочи, масла...)
  • какая рабочая температура,
  • будет ли данный повод работать в угрожающей взрывом среде (ATEX).

Для работы в сложных условиях с большим опылением и загрязнением следует использовать серию цилиндров PSC с металлическим скребком на поршне. Металлический элемент предназначен для удаления загрязнений из поршня. Дополнительно, он защищает другие уплотнения в цилиндре от повреждения.

Промышленный пневматический цилиндр серии PSC двустороннего действия. Особенность модели – металлический скребок (чистик) на штоке, предназначенный для защиты от грязи, пыли и стружки в жестких промышленных условиях. Используется для тяжелых и загрязненных производственных линий.

Для работы в условиях высокой влажности мы используем только цилиндры с поршнем из нержавеющей стали, например, серию NWT.

Пневматический цилиндр со штоком из нержавеющей стали (INOX). Предназначен для эксплуатации в агрессивных условиях, где требуется устойчивость к коррозии и гигиеничность, в частности, в пищевой, фармацевтической и химической промышленности. Иллюстрация надежного пневмооборудования.м

Ниже мы представляем пример применения цилиндров серии NSKI с поршнем из нержавеющей стали в применении для проветривания бетонных форм, где требуется низкая высота цилиндра.

Кілька пневматичних циліндрів встановлені на великому промисловому обладнанні (прес або формувальна машина) зеленого кольору. Фото демонструє реальне промислове застосування пневмоциліндрів для важких умов або високого навантаження на виробничій лінії. Несколько пневматических цилиндров установлены на крупном промышленном оборудовании (пресс или формовочная машина) зеленого цвета. Фото демонстрирует реальное промышленное применение пневмоцилиндров для тяжелых условий или высокой нагрузки на производственной линии.

Если привод будет работать на открытом воздухе, а значит, на него будут влиять неблагоприятные атмосферные условия (что, в частности, повлияет на повышение рабочей температуры привода), можно применить специальный привод, то есть с витоновыми уплотнениями и поршнем из нержавеющей стали, с дополнительным скребком на поршне. Только такое решение гарантирует правильную работу привода в столь сложных условиях.

Схема системы пневматической транспортировки гранул или порошка. На чертеже показана бококанальная воздуходувка (компрессор) и два бункера (силоса). Воздуходувка создает вакуум или избыточное давление для перемещения материала по трубам. Применение: пищевая, химическая промышленность.

В средах, где существует опасность взрыва, например, в шахтах или лакокрасочных цехах, необходимо применять приводы с сертификатом ATEX. Такой сертификат имеет, в частности, ISO6431 D32x100 EX IIGD c T6-20°C<80°C XPS032.0100.00.

Схема установки для сушки автомобиля на автоматической автомойке. Изображена бококанальная воздуходувка (компрессор), которая нагнетает воздух через боковые и верхние сопла для быстрого осушения кузова. Иллюстрация применения промышленных компрессоров в автомоечном бизнесе.

Некоторые приложения требуют проектирования и изготовления специального привода. Если для данного приложения невозможно подобрать стандартное решение, компания ПНЕВМАТ. может изготовить повод по индивидуальному заказу.

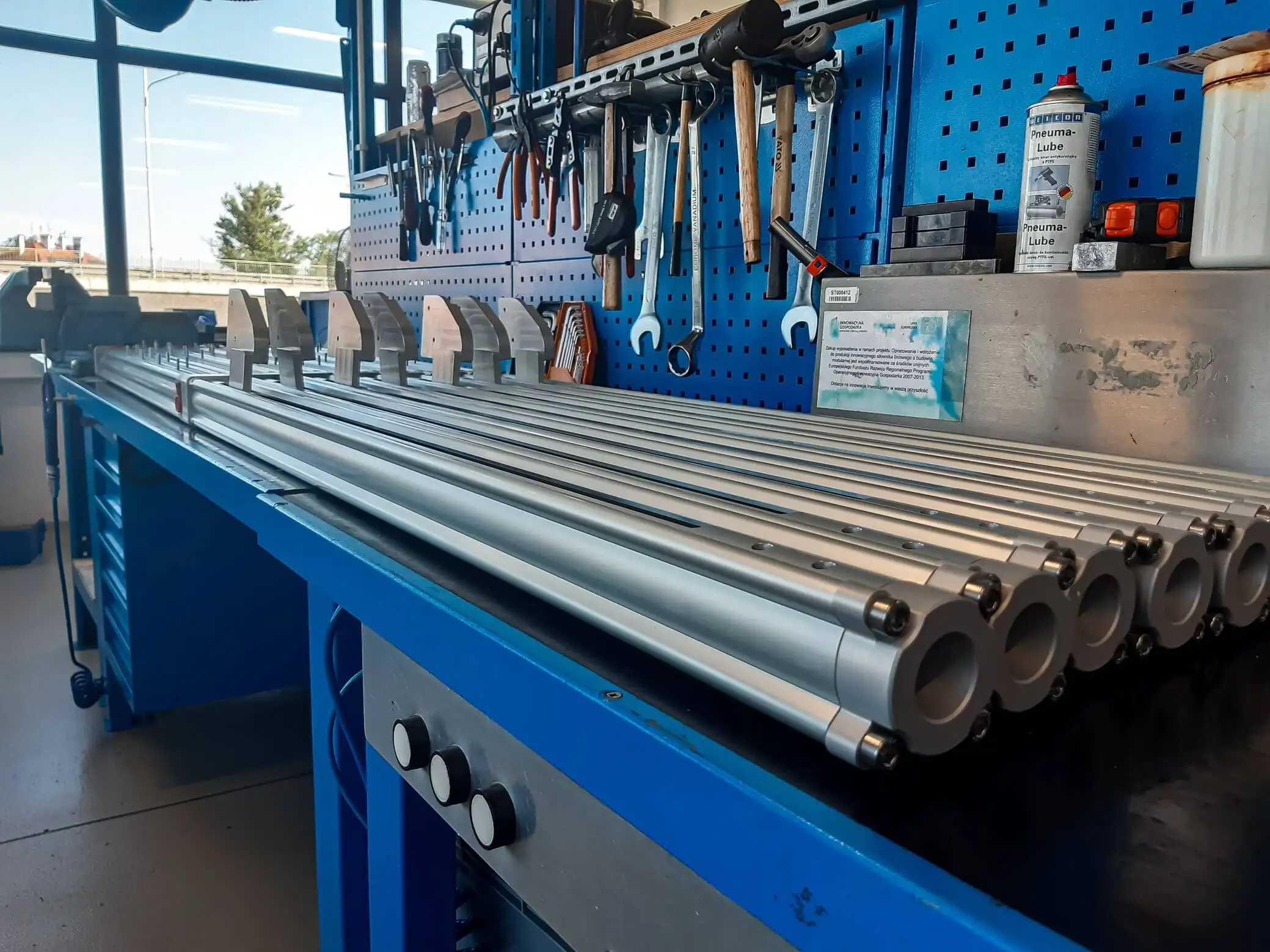

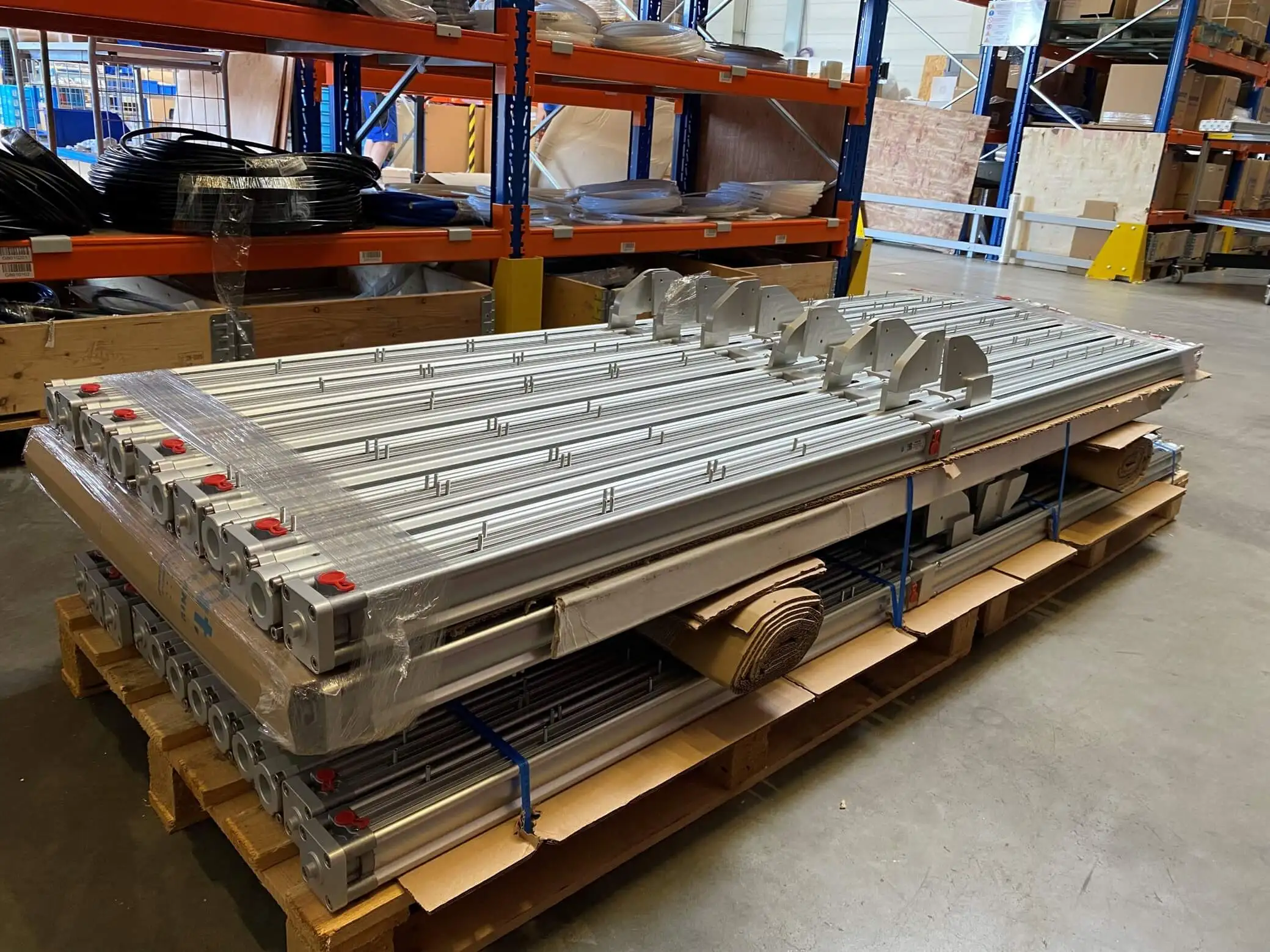

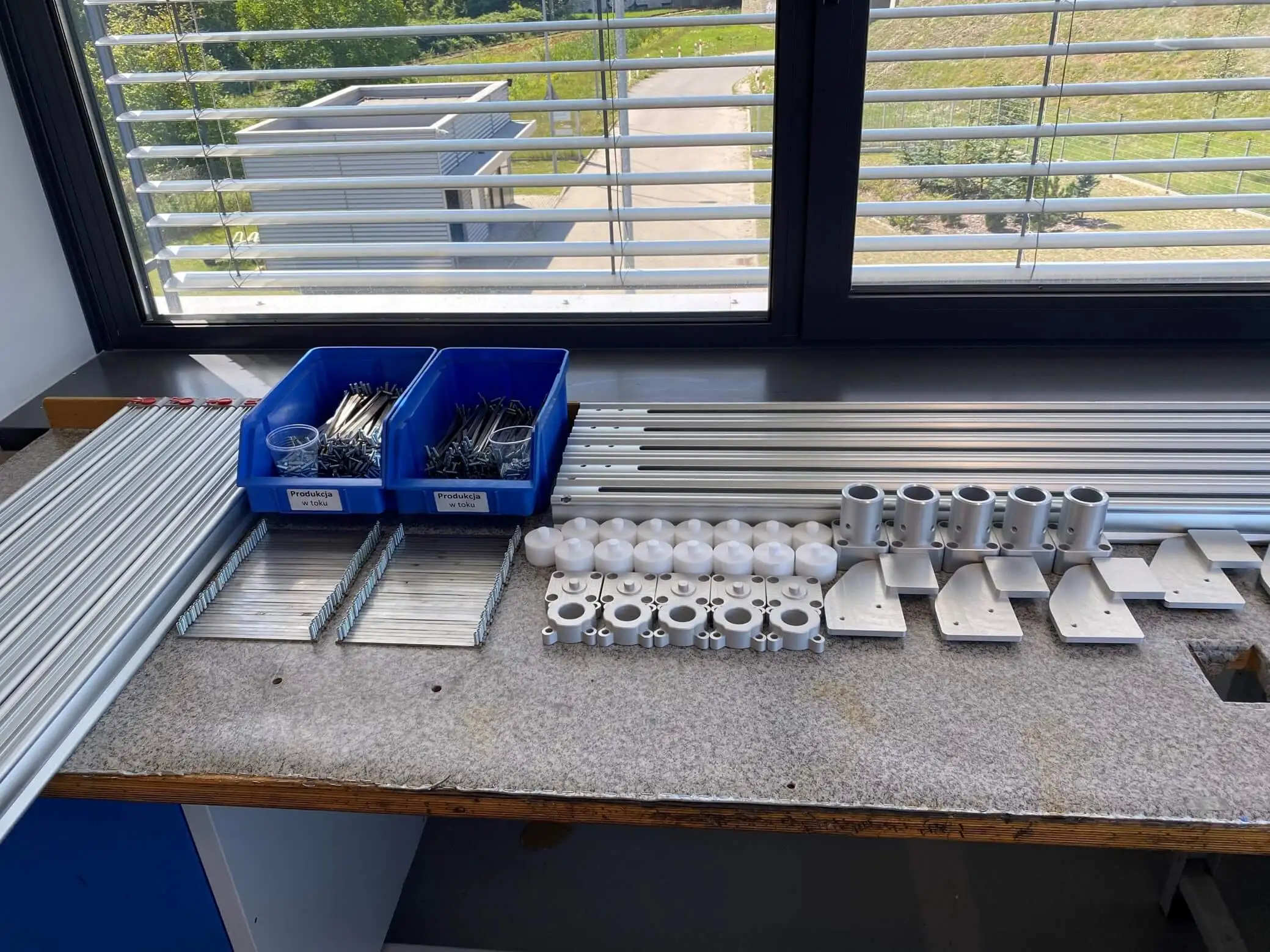

Промышленный пневматический цилиндр (пневмоцилиндр) стандартной конструкции (ISO) в квадратном корпусе. Предназначен для эксплуатации в потенциально взрывоопасных зонах (например, ATEX). Используется для автоматизации и линейного перемещения в условиях, где необходимо безопасное оборудование. Длинные алюминиевые корпуса пневматических цилиндров (вероятно, специальные) лежат на рабочем столе в сборочной мастерской. На стене видны инструменты (молотки, ключи), используемые для монтажа и производства пневмооборудования на заказ. Большая партия упакованных специальных пневматических цилиндров (вероятно, длинноходовых) на деревянном поддоне (паллете), готовых к отправке клиенту. Изображение показывает готовую продукцию и склад с пневматическим оборудованием.

Ниже представлен пример применения специального привода вместе со всем оборудованием в инжекторной машине.

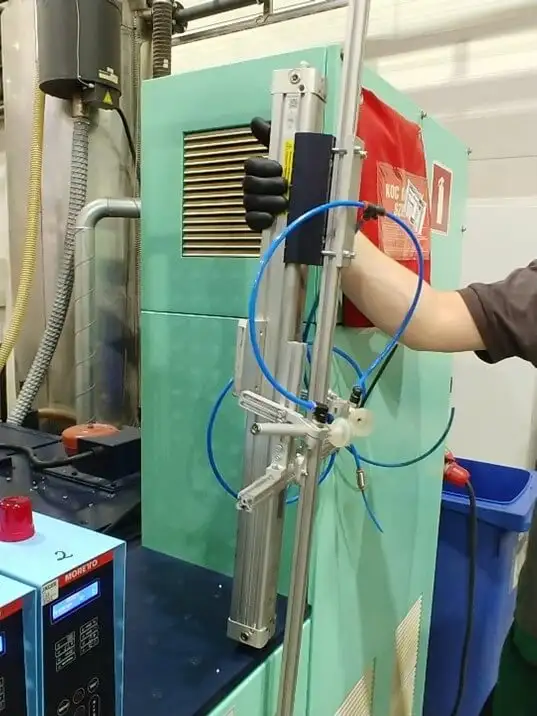

Пневматический цилиндр (вероятно, направляющий) с дополнительной оснасткой и пневматическими трубками, установленный на производственной машине (инжектор/пресс). Рука рабочего в черной перчатке держит цилиндр. Фото демонстрирует автоматизацию и использование пневматики в перерабатывающей промышленности.
