Промышленные шланги из тефлона в стальной оплетке для станков с ЧПУ.

Пример по практике – как защитить пневматические трубопроводы в станке с ЧПУ?

Пневматические трубопроводы являются неотъемлемой частью почти каждой системы, использующей сжатый воздух как питающую среду машин и устройств. Чаще всего в промышленности используются полиамидные шланги, полиуретановые шланги или полиэтиленовые трубопроводы. В сложных условиях работы также используются тефлоновые шланги. Каждый из них обладает разными свойствами, поэтому перед их выбором очень важно тщательно ознакомиться с характеристиками применения.

При выборе пневматических шлангов следует учитывать, прежде всего, среду, в которой они будут работать – рабочее давление, рабочую температуру, влажность, наличие химических веществ, возможное стирание или механические повреждения и т.п. Чтобы шланги работали надежно, материал, из которого они изготовлены, должен быть подобран именно под эти факторы. Прочтите мое кейс-стади и узнайте, какие шланги мы подобрали для работы в станке с ЧПУ, обрабатывающей металлические элементы.

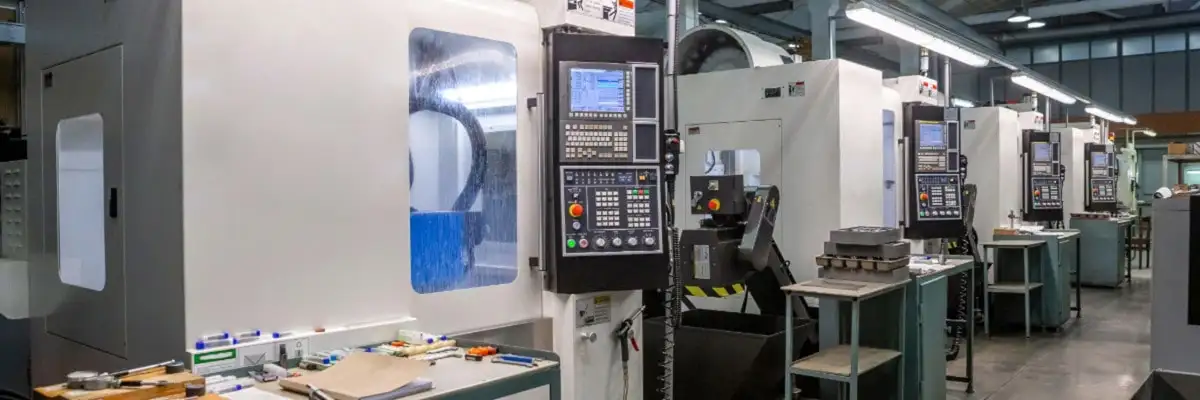

На предприятии нашего клиента для обработки металла используются станки с ЧПУ. В них установлены полиуретановые пневматические шланги, которые со временем повреждаются из-за наличия опилков обрабатываемого материала.

Существующий процесс:

• На заводе происходит процесс обработки латунных элементов.
• Обработка металла производится с помощью станка с ЧПУ.
• Одним из элементов оборудования является калиброванные полиуретановые шланги.
• Поворотный стол в станке с ЧПУ работает в диапазоне 180 градусов. При обработке деталей он приводит в движение металлическую стружку, которая с большой скоростью перемещается по камере. Она дерется о пневматические шланги, повреждая их.
• Поврежденные трубопроводы требуют частой замены на новые, что приводит к простоям и дополнительным затратам.

Усовершенствованный процесс:

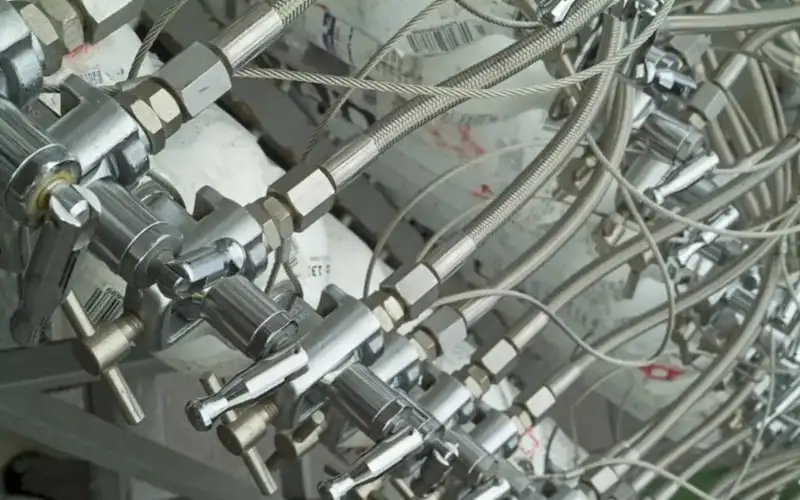

Учитывая сложные условия, в которых работают пневматические трубопроводы, мы решили заменить их другим типом. Из-за частого контакта с металлической стружкой, в этом случае мы выбрали тефлоновый шланг в стальной оплетке, чтобы защитить его от воздействия внешних факторов. Поскольку тефлоновый шланг мало эластичен и не должен работать при малых радиусах изгиба, мы убедились, что это не нарушит его работу. Мы измерили трубки и подобрали дополнительные резьбовые элементы.

Замена полиуретанового калиброванного шланга на обжимной тефлоновый шланг в стальной оплетке полностью устранила необходимость замены работающих в станке с ЧПУ трубопроводов. Опилки обрабатываемых латунных элементов больше не повреждают их. Благодаря этому работа бесперебойна, а из-за отсутствия простоев – более эффективной и менее затратной.

снижение затрат	Повышенная эффективность

Где еще можно применить это решение?

Тефлоновые шланги в стальной оплетке подходят для использования во всех случаях, когда из-за риска механических или термических повреждений нельзя применять стандартные калиброванные шланги. Это металлургическая, автомобильная, судостроительная, строительная, мебельная промышленность и многие другие.

Автомобильная промышленность	Судостроительная промышленность	Металлургическая промышленность	Строительная отрасль

Если условия работы на вашем предприятии требуют специальных решений, свяжитесь с нами. Мы с радостью посетим вашу компанию и поможем подобрать наилучшие решения, адаптированные к вашим потребностям и специфике деятельности.
